generetore eolico 24 v
FinePagina

righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 27/07/2016 21:47:02



La mia era a forma di mezza luna.

CITAZIONE (donato, 27/07/2016 21:09:02 ) Discussione.php?213678&23#MSG347

Ciao ragazzi...
Righetz oggi ho fatto la coda a forma di cuore e per arrivare al punto d'equilibrio la coda é arrivata a pesare3,2kg per una lunghezza totale di 62cm... Appena possibile metto la foto


....dimenticavo, ora quei valori di 3,2 kg del peso della coda con la lunghezza di 0,62 m del sostegno immettili nel foglio di calcolo per il "furling"

ti indicherà a che velocità in metri al secondo di vento il tuo generatore inizierà ad entrare in protezione.

Ricapitolando, peso 3,2 kg disassamento 0,015 m lunghezza coda 0,62 m diametro rotore 1,8 m (giusto?) il tuo generatore inizia ad andare in protezione a poco più di 15,4 metri al secondo di vento che corrispondono a circa 55,4 kmh.
Siamo vicini ai parametri dei generatori commerciali, abbondanti ma ci siamo.

Per il resto rinnovo i miei complimenti per il capolavoroFaccine/Smileys_0006.gif



Modificato da righetz - 27/07/2016, 22:58:59


---------------
Chi non si indebita fa la rabbia degli usurai



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 27/07/2016 23:36:59

I parametri da te citati prima si trovano tutti solo il rotore é 1,70metri e no di1,80

Per i complimenti non posso fare altro che ringraziare voi.... da solo al massimo potevo fare un ventilatoreFaccine/biggrin2.gif



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 29/07/2016 18:19:31

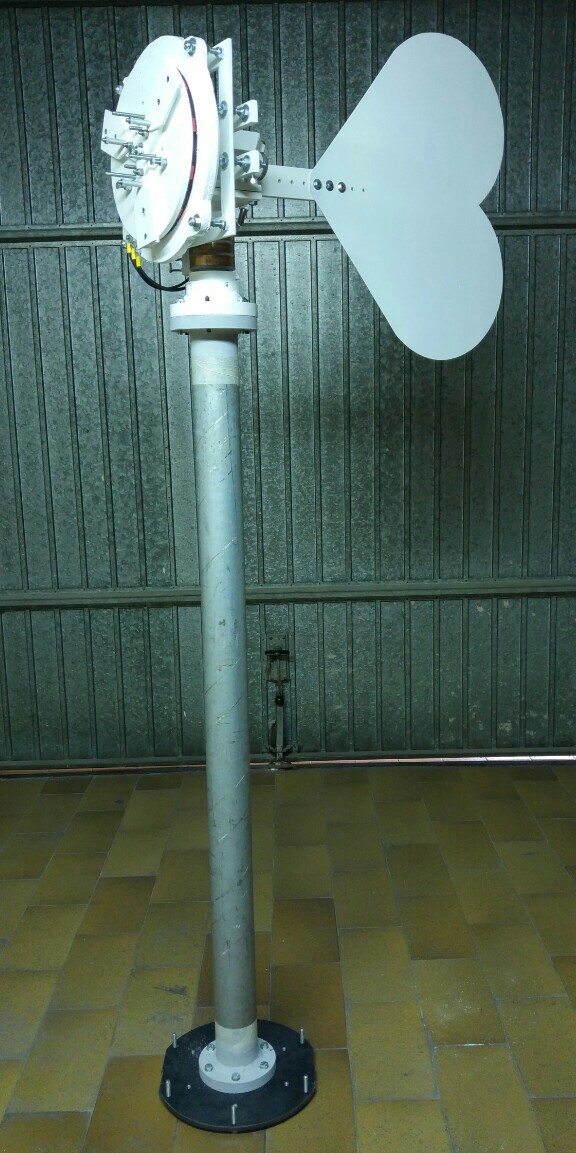

Piano piano tutto prende forma



Immagine Allegata: 20160729_181636_HDR-768x1365-1.jpg

ForumEA/M/20160729_181636_HDR-768x1365-1.jpg



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 29/07/2016 23:26:52

Bella la coda,
l'asso di cuori fa sempre centro!



---------------
Chi non si indebita fa la rabbia degli usurai



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 29/07/2016 23:34:39

Arrivati a questo punto devo fare altre 3 cose prima di montarla al esterno per le prove
1)ogiva
2)carterino di protezione spazzole-indotto
3)palo /prolunga
Il tutto nella settimana prossima ... Poi ferieeee



giandodd
milliWatt


Gruppo:Utente
Messaggi:9

Stato:



Inviato il: 04/08/2016 09:34:18

Salve....anche io sono stato quasi fermo per lavoro....
Cmq sono arrivato ad una conclusione....devo costruire anche io il generatore tipo piggott come quello di donato che vediamo in questa discussione...
Il mio generatore è troppo piccolo per il mio rotore da 2.30m..
E l'alternatire d'auto che volevo provare mi blocca per quanto riguarda la moltiplica dei giri....ergo devo procedere con l'autocostruzione...
Io intendo lavorare a 12 v in quanto ho gia un inverter da 2kw a 12v...
Riesci a riassuermi le caratteristiche dei magneti e spire bobine del tuo?...le inserisco nel pregrammino per fare due prove...



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 04/08/2016 20:37:22

@giandodd i dati salienti stanno tutti nel primo messaggio della discussione LINK



---------------
Chi non si indebita fa la rabbia degli usurai



giandodd
milliWatt


Gruppo:Utente
Messaggi:9

Stato:



Inviato il: 04/08/2016 23:32:35

il mio rotore è di 2.30 m di diametro, costruito come da manuale piggott,
Il quale a vuoto con un vento di 3-4 m/s ad un altezza di 2 metri (postazione provvisoria per testarlo) gira a circa 200 rpm.
Credete sia sufficiente per quel rotore?



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 05/08/2016 00:36:15

Donato sta costruendo il suo generatore con delle pale da 1,70 m di diametro e fino a quando non sarà pronto per testarlo e postare i dati che rileverà posso fare una stima approssimativa.

Di sicuro le pale sono di dimensione generose per un progetto a 12 volt.
Con una tensione così bassa tiri fuori pochi watt come potenza di picco probabile che non vai oltre i 200 Watt.
Con pale da 2,3 metri hai disponibile una potenza esagerata... ti si presenteranno dei problemi quando arriveranno forti raffiche di vento.

Aggiornamento:

Questa una prova sul banco del generatore in questione LINK

la terza colonna trovi il voltaggio agli rpm corrispondenti, a 200 rpm ci sono già 21,6 Volt.



Modificato da righetz - 05/08/2016, 00:41:20


---------------
Chi non si indebita fa la rabbia degli usurai



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 06/08/2016 19:49:18

Ciao ragazzi oggi son riuscito a mettere fuori il generatore eolico e sono stato graziato anche da eolo.... Mi ha fatto divertre... Questo é il generatore finito... Almeno per ora



Immagine Allegata: 20160806_145236_HDR-768x1365.jpg

ForumEA/M/20160806_145236_HDR-768x1365.jpg



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 06/08/2016 19:54:39

Come si vede in foto ho fatto dei carterini di protezione per il generatore ma soprattutto l'ho fatto per coprire l'indotto le spazzole e cuscinetti vari...

Oggi il vento mi ha fatto vedere per qualche istante 100 volt raddrizzati... Però non so a che velocità di vento perche mi manca l'anemometro..
E anche la coda faceva il suo lavoro

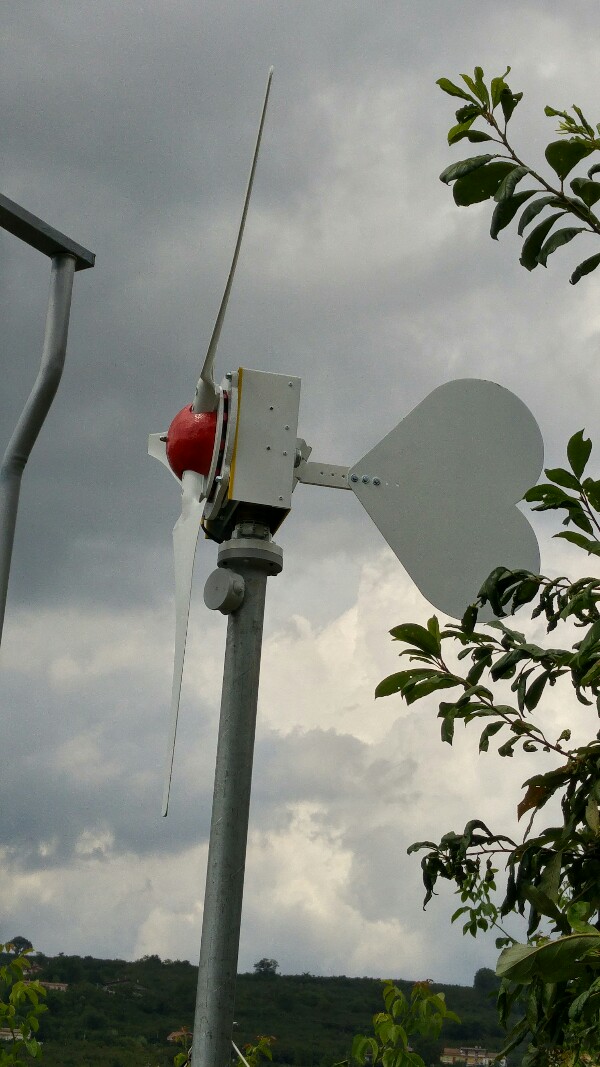

Immagine Allegata: 20160806_145222_HDR-600x1067.jpg

ForumEA/M/20160806_145222_HDR-600x1067.jpg



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 06/08/2016 19:56:05

Brindiamo per la fine dei lavori

Ora tocca a Eolo a far la sua parte



---------------
Chi non si indebita fa la rabbia degli usurai



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 06/08/2016 19:57:50

100 Volt
Con il multimetro misura la resistenza in ohm tra due fasi che facciamo 2 conti di quanta corrente esce!



---------------
Chi non si indebita fa la rabbia degli usurai



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 06/08/2016 20:08:04

Vorrei caricare il video ma é 450 mb come devo fare
?



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 06/08/2016 20:37:47

La sesiatenza la devo misurare sui cavi oppure devo andare direttamente all uscita delli statore?devo vedere da qualche parte perche l'ho gia misurata in passato e se non ricordo male deve essere un 3,5 circa.... Devo rileggere la conversazione dove feci i test a banco
