Prova di costruzione Pellettatrice Artigianale
FinePagina

Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1273

Stato:



Inviato il: 28/04/2016 21:40:31

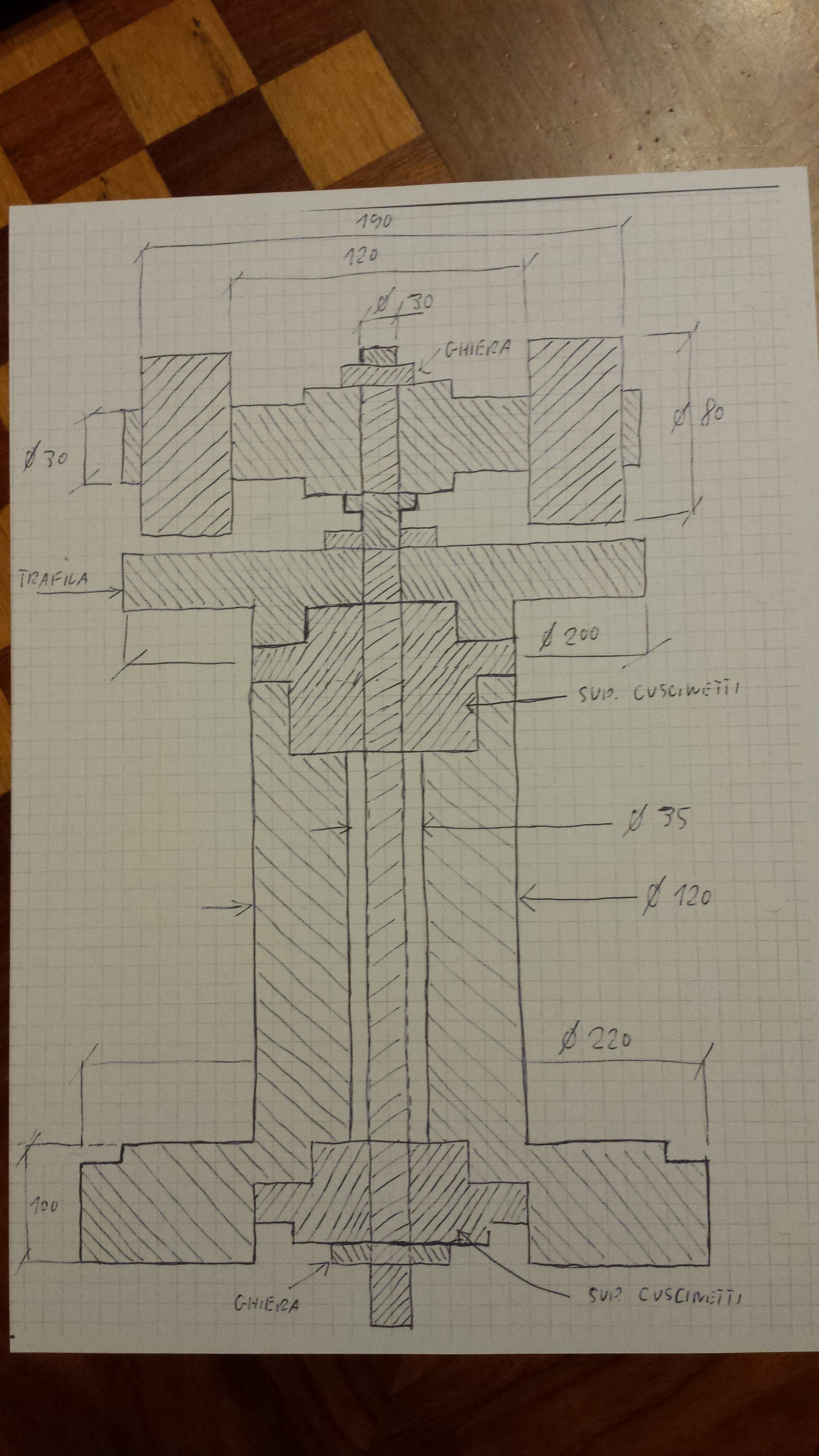

Ciao a tutti, vorrei provare a costruire nel mio tempo libero per hobby una piccola pellettatrice piana. Dato che non ho esperienza in campo ho cercato in rete tutte le informazioni possibili e mi sono fatto un piccolo schizzo, ma con ancora molti punti di domanda.
Dato che qui nel forum ci sono utenti molto preparati ed esperti su questo campo, mi chiedevo se gentilmente mi potreste dare una mano nella correzione dello schizzo ed evidenziarmi gli errori.

Punto molto importante, la creatura dovrà girare con motore monofase da 3 hp
oppure (per riserva) con un motore a benzina da circa 5 hp

Trafila piana con uno spessore da 32 mm, superficie forata a nido d'ape che va da un diametro minimo da 120 a uno massimo da 190, con fori da 6 mm con svasatura di invito su pista rulli e scarico nella parte bassa, con fori vicini il più possibile.

Meglio fare i rulli fermi e la trafila che gira, oppure il contrario?
Non capisco quale sia la soluzione migliore
La distanza dei rulli rispetto alla trafila deve essere di circa 0,3 decimi, giusto?
Ovviamente questa distanza deve essere regolabile in base alle varie esigenze?
Per il momento mi fermo e ringrazio in anticipo tutti

http://www.energialternativa.info/public/newforum/ForumEA/L/20160428_203102.jpg



Shrek

Avatar
KiloWatt


Gruppo:Utente
Messaggi:247

Stato:



Inviato il: 28/04/2016 22:01:24

Complimenti hai le idee già chiare ed hai messo giù un bel progetto.
Più tardi ti risponderà senz'altro gente più esperta ma da quello che ho capito leggendo qua e la (non ho esperienza diretta) è meglio farla a rulli rotanti e trafila fissa.



Roero

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:10299

Stato:



Inviato il: 28/04/2016 22:09:49

Così sono la maggioranza delle pellettatrici (rulli rotanti), inoltre il motore a benzina ti darebbe più potenza e produzione.



---------------
Correttezza, lealtà e sempre a testa alta.



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19097

Stato:



Inviato il: 29/04/2016 06:04:02

Come detto da shrek, meglio i rulli rotanti e trafila fissa.

più tardi, cerchiamo di correggere alcune quote, in modo da
farla come questa



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
W il cippatino



Roero

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:10299

Stato:



Inviato il: 29/04/2016 22:48:15

Questa è una bella pellettatrice, ho visto che c'è la mail, nel caso si potrebbero chiedere info se si supera lo scoglio della lingua.



---------------
Correttezza, lealtà e sempre a testa alta.



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19097

Stato:



Inviato il: 29/04/2016 23:40:25

dimmi cosa vuoi sapere, ormai sappiamo tutto



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
W il cippatino



Roero

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:10299

Stato:



Inviato il: 29/04/2016 23:45:54

Personalmente non mi serve sapere nulla, ma se sapete ormai tutto su quella pellettatrice vuol dire che Gianni non avrà problemi a farla.



---------------
Correttezza, lealtà e sempre a testa alta.



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1273

Stato:



Inviato il: 30/04/2016 12:57:19

Grazie mille Biomass, sei grande.

Appena ho un attimino di tempo faccio il disegno definitivo con le modifiche suggerite da Biomass



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1273

Stato:



Inviato il: 30/04/2016 22:06:14

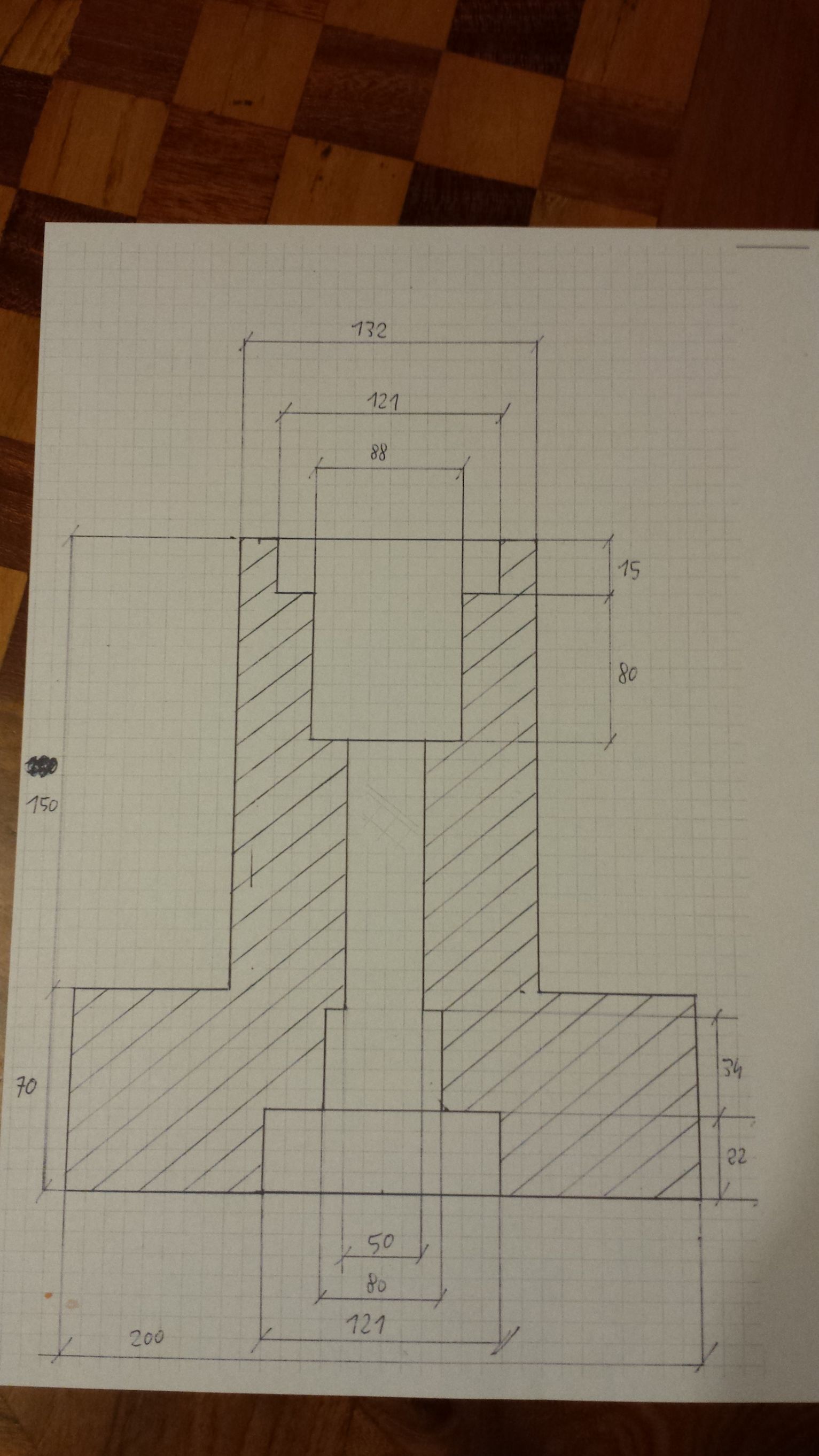

Questa sera ho fatto il disegno della struttura da costruire.

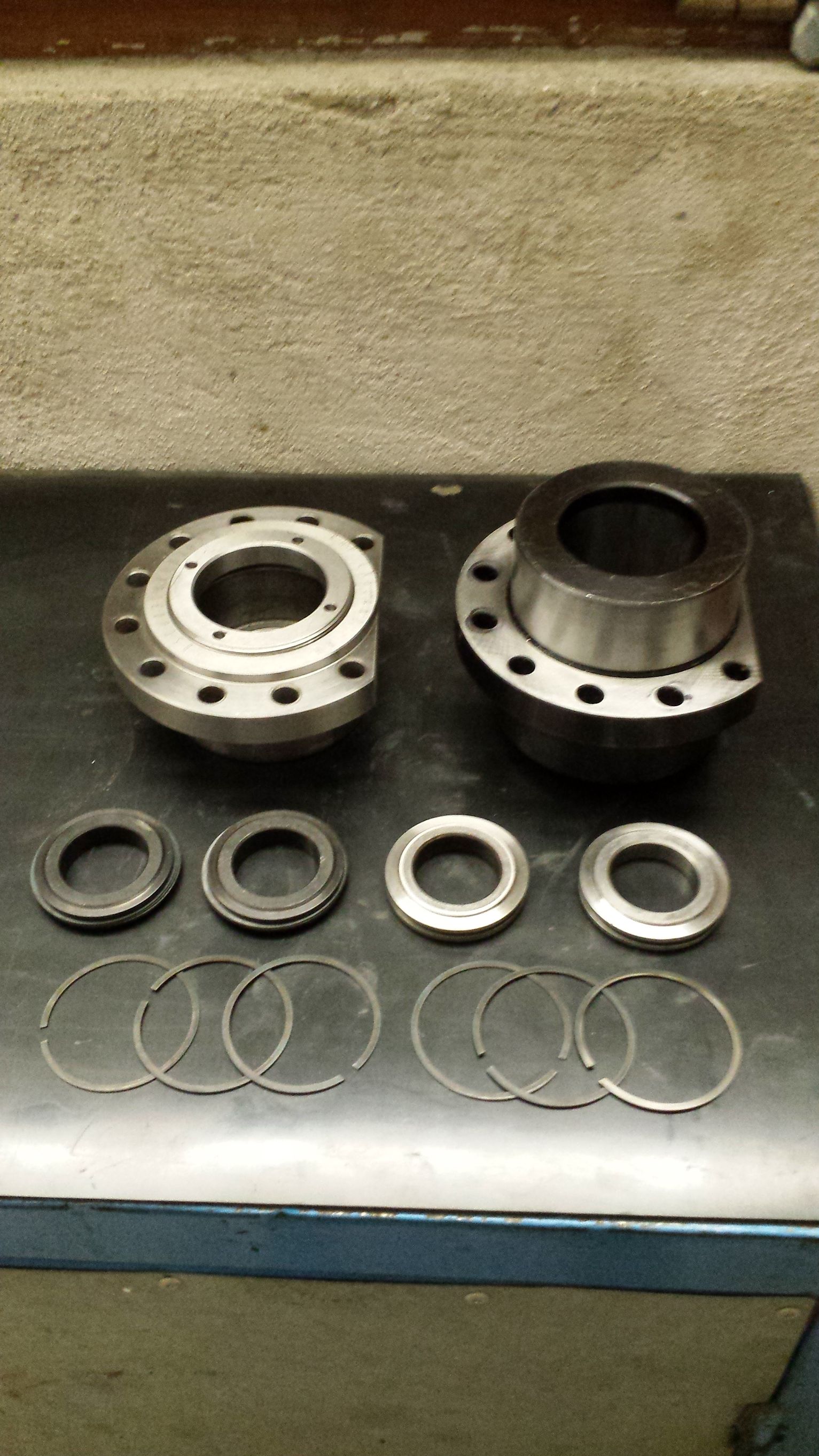

Metto le foto dei supporti cuscinetti superiore ed inferiore con le tenute a segmenti lamellari.
I cuscinetti saranno lato trafila due SKF 32007 X/Q contrapposti per tenere il carico assiale, mentre lato riduttore due SKF 6206-2RS1 per tenere il carico radiale.
http://www.energialternativa.info/public/newforum/ForumEA/L/1_7.jpg

http://www.energialternativa.info/public/newforum/ForumEA/L/2_10.jpg



non sbaglio mai

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2215

Stato:



Inviato il: 01/05/2016 08:48:57

Ciao Gianni ,
quando si parla di pellettatrici mi riaccendo,
magari ripeto i consigli che già avrai sicuramente ricevuto
ma non riesco a trattenermi,
secondo me' più cavalli hai meglio e', con poca potenza
ti dovrai " accontentare" di poca produzione .
I cuscinetti che citava sopra sono come quelli che ho sulla mia cinese, sono due x rullo e sulle facce interne ho tolto le schermature poterli ingrassare.



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 01/05/2016 08:54:45

Ma quando fate il disegno su carta a quadretti (che peraltro viene bene)non potreste ,già che ci siete, contare i quadretti e fare il disegno in scala?



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1273

Stato:



Inviato il: 01/05/2016 10:02:51

CITAZIONE (inventoreinerba, 01/05/2016 08:54:45 ) Discussione.php?213691&1#MSG10

Ma quando fate il disegno su carta a quadretti (che peraltro viene bene)non potreste ,già che ci siete, contare i quadretti e fare il disegno in scala?


Quando avrò finito tutti i pezzi per asemblare la pellettatrice farò un disegno completo in cad con tutti i particolari e le quote.

CITAZIONE (non sbaglio mai, 01/05/2016 08:48:57 ) Discussione.php?213691&1#MSG9
Ciao Gianni ,
quando si parla di pellettatrici mi riaccendo,
magari ripeto i consigli che già avrai sicuramente ricevuto
ma non riesco a trattenermi,
secondo me' più cavalli hai meglio e', con poca potenza
ti dovrai " accontentare" di poca produzione .
I cuscinetti che citava sopra sono come quelli che ho sulla mia cinese, sono due x rullo e sulle facce interne ho tolto le schermature poterli ingrassare.


I tuoi consigli valgono oro.
La tua cinesina che motore usa?



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19097

Stato:



Inviato il: 01/05/2016 10:20:26

pensavo facessi la flangia anche sopra.
Come pensi di imbullonare il tutto?



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
W il cippatino



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1273

Stato:



Inviato il: 01/05/2016 10:32:21

Sopra viene montato il supporto dei cuscinetti ( quello più grande in foto) poi sopra a questo la trafila e bloccato tutto con 10 viti da M8 con durezza 12.9
La trafila ho pensato di farla con spessore di 38mm



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19097

Stato:



Inviato il: 01/05/2016 11:09:19

la trafila da 38 dovrebbe andare

considera una profondità dei coni di 4mm ( per due, visto che li fai ambo i lati)

sottrai 2mm di pista rulli che sottrai ambo i lati (oppure farla su un solo lato)

i cilindri di compressione vengono da 26mm

importante è non scendere sotto i 25mm



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
W il cippatino
