Prova di costruzione Pellettatrice Artigianale
FinePagina

antonyb
GigaWatt


Gruppo:Utente
Messaggi:1735

Stato:



Inviato il: 26/11/2017 18:08:19

una domanda come mai la trafila i fori sono in disegno esagonale e non circolare rende di piu cosi ?? o no



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1162

Stato:



Inviato il: 26/11/2017 18:49:00

L'ho fatta in questo modo per esigenze costruttive.
Altrimenti non sarei riuscito a lavorarla sulla mia fresetta.
Penso che come rendimento non cambi nulla.



non sbaglio mai

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2202

Stato:



Inviato il: 26/11/2017 20:53:15

Ho gia' preso i biglietti in prima fila x il debutto della Gastoneg opera, ma non ho dubbi sul funzionamento, ora tutto dipende dai rulli



antonyb
GigaWatt


Gruppo:Utente
Messaggi:1735

Stato:



Inviato il: 26/11/2017 20:53:19

ah ok una cosa se si puo sapere dato che ne vorrei costruire pure una io albero che diametro hai fatto 3 cm è abbastanza io parlo di cm dato che sono un falegname hhihi il filetto sopra dove ci sono i rulli deve essere fatto incontrario da come gira il motore ?



antonyb
GigaWatt


Gruppo:Utente
Messaggi:1735

Stato:



Inviato il: 26/11/2017 20:58:46

questo riduttore potrebbe andare bene per costruire una anulare ?



Immagine Allegata: s-l200.jpg

ForumEA/S/s-l200.jpg



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 27/11/2017 11:29:52

no. potenza max supportata 1,14 CV



Immagine Allegata: riduttore.JPG

ForumEA/S/riduttore_1.JPG



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1162

Stato:



Inviato il: 27/11/2017 18:42:16

CITAZIONE (antonyb, 26/11/2017 20:53:19 ) Discussione.php?213691&16#MSG230

ah ok una cosa se si puo sapere dato che ne vorrei costruire pure una io albero che diametro hai fatto 3 cm è abbastanza io parlo di cm dato che sono un falegname hhihi il filetto sopra dove ci sono i rulli deve essere fatto incontrario da come gira il motore ?


Come ti ha detto Inventoreinerba questo riduttore non va bene, devi cercare un riduttore di taglia più grossa.
Nuovi costano un patrimonio, ti conviene cercare un usato.
L'albero ha un diametro da 40mm sul lato trafila e 35 nella parte inferiore (lato riduttore) mentre il filetto è normale destro.
Io sono stato fortunato, nel senso che sono riuscito a costruirla trovando quasi tutti pezzi usati, compresi i cuscinetti che se vai ad acquistarli non costano poco.
Poi i pezzi più importanti motore e riduttore me li hanno regalati.
Anche il ferro non te lo regalano.



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 27/11/2017 19:56:29

mi chiedevo: non si potrà costruire un riduttore con una bella catena e pignone adeguatamente dimensionati?
ci sono moto con più di 100 CV con trasmissione a catena.



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1162

Stato:



Inviato il: 27/11/2017 20:18:53

Si volendo si potrebbe fare, con una serie di alberi con pignoni e corone arrivi dove vuoi.
Il problema arriva quando devi fare il rinvio a 90°



antonyb
GigaWatt


Gruppo:Utente
Messaggi:1735

Stato:



Inviato il: 27/11/2017 21:39:26

ma per fare una anulare a 220 volt quel riduttore è troppo piccolo
Piccola pellettatrice con trafila anulare con piccolo motore monofase da 1,5kw 2hp variatore di giri riduttore da 20 a 80 giri minuto. A secondo della granulometria e tipo di segatura da 15/30 kg ora.



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 27/11/2017 23:22:13

x gastone: il rinvio a 90° non bisognerebbe farlo.
verrebbe una anulare , verticale, con puleggia o con corona.(una grande corona o puleggia)
quindi la puleggia o corona avrebbe asse orizzontale.
un pò come i vecchi compressori d'aria a cinghia.
una pellettatrice piana non si potrebbe fare perchè ci sarebbe la puleggia fra i piedi, oppure bisognerebbe mettere un rinvio a 90° come dici tu,ma in questo caso addio semplificazione.



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:17569

Stato:



Inviato il: 27/11/2017 23:59:35

sul tubo ci sono molte pellettatrici piane verticali con motore verticale, pulegge e cinghie come riduttore.



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:17569

Stato:



Inviato il: 28/11/2017 00:14:09

qui si vede bene LINK

solo che per ridurre di 14:1 ci vorrebbe un doppio rinvio, altrimenti la puleggia grande sarà enorme.



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 28/11/2017 22:00:07

se c'è da ridurre 14:1 probabilmente col doppio rinvio ci vuole meno materiale e costa meno.



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1162

Stato:



Inviato il: 23/12/2017 17:12:30

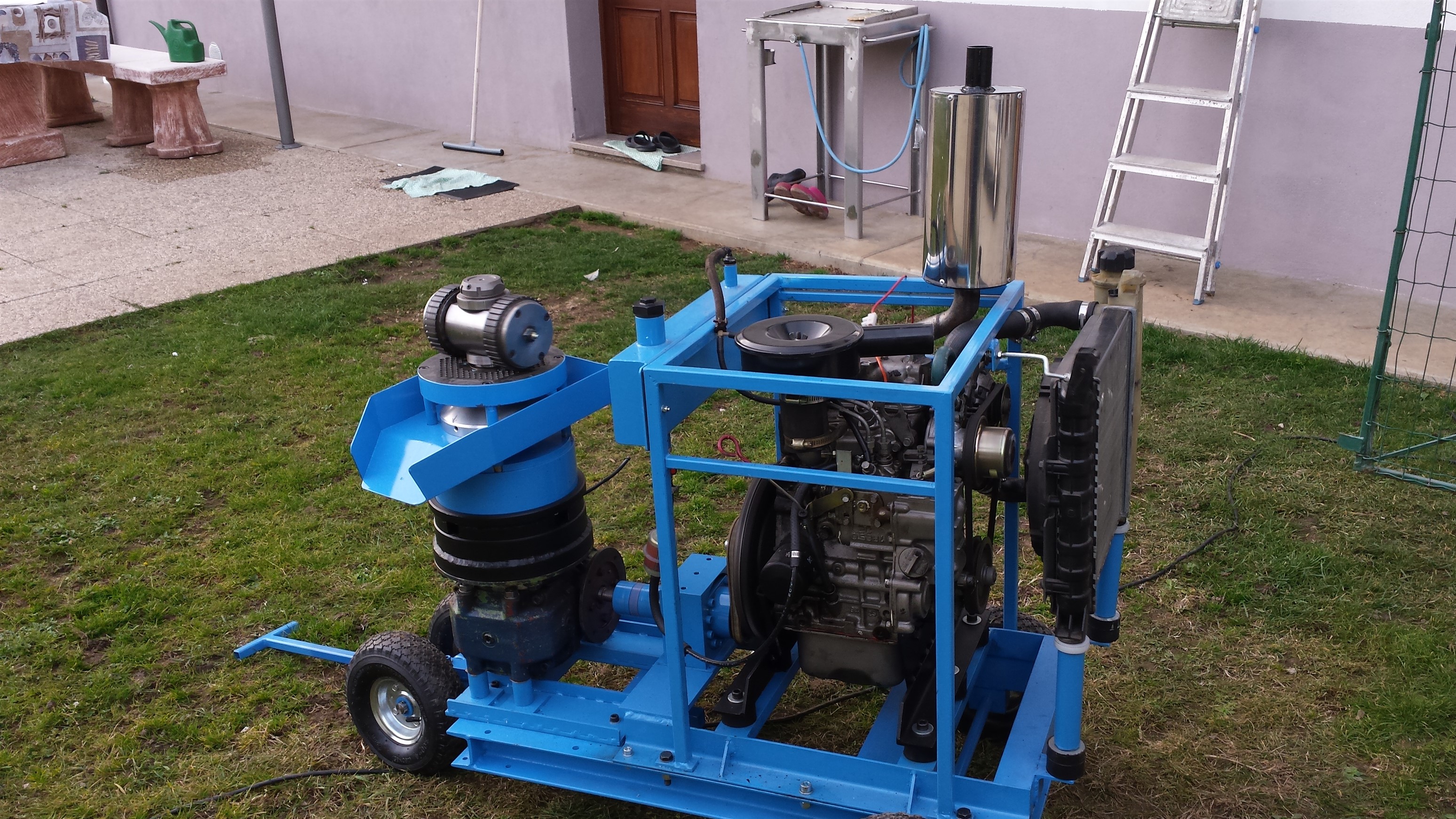

Bio NSM e Gry tenetevi pronti siamo quasi arrivati al giorno della verità, ormai veramente non manca molto.

http://www.energialternativa.info/public/newforum/ForumEA/S/20171223.jpg



Domanda:
Tra rulli e trafila ho circa 5 decimi di aria, sono troppi?

http://www.energialternativa.info/public/newforum/ForumEA/S/20171223_154219%20(3096%20x%201741).jpg


Questo invece è il cono per il "spacca" pellet

http://www.energialternativa.info/public/newforum/ForumEA/S/20171223_160507%20(3096%20x%201741).jpg
