Prova di costruzione Pellettatrice Artigianale
FinePagina

Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1104

Stato:



Inviato il: 16/02/2018 21:45:11

Questa sera ho iniziato a fare qualcosina......meglio se non facevo niente.
il riduttore ha preso una bella stritolata, tende ad impuntarsi bisogna aprirlo per vedere i danni, credo sia la corona.
Con il calore ha fatto saltare anche la stella del giunto.
Troppo debole e non adatto per questo motore,la potenza massima dovrebbe essere sui 4Kw.
Sono in braghe di tela, devo trovare un riduttore ad ingranaggi.
Domani pomeriggio se mi viene voglia lo apro.



antonyb
GigaWatt


Gruppo:Utente
Messaggi:1731

Stato:



Inviato il: 16/02/2018 21:53:16

azzzzzzzzzz



Claudio

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:7950

Stato:



Inviato il: 16/02/2018 22:57:35

Di quanto lo avete ridotto, che rapporto ha quel riduttore??

PS.
Visto 1 a 30 mentre il pignone fa 22 denti e la corona inserita in entrata al riduttore fa 21 denti



Modificato da Claudio - 16/02/2018, 23:30:57


---------------
Inverter PIP4048MS, 5250W pannelli, 500A AGM



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:16939

Stato:



Inviato il: 17/02/2018 05:39:45

azz...non ci voleva...



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3592

Stato:



Inviato il: 17/02/2018 09:20:22

gastoneg, hai paura a fare le cose nuove?
perchŔ non ci metti una bella corona di 1 metro di diametro e una catena?

la corona di 1 metro di diametro forse bisognerebbe costruirla perchŔ non credo che si trovi giÓ fatta.



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3592

Stato:



Inviato il: 17/02/2018 10:11:37

se invece vuoi fare una cosa pi¨ normale si potrebbe fare un rinvio con 2 catene come diceva biomass tempo fa.
(io mi divertirei di + a vedere una macchina mostruosa con corona di 1m di diametro )



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1104

Stato:



Inviato il: 17/02/2018 19:20:53

CITAZIONE (inventoreinerba, 17/02/2018 09:20:22 ) Discussione.php?213691&30#MSG446

gastoneg, hai paura a fare le cose nuove?
perchŔ non ci metti una bella corona di 1 metro di diametro e una catena?

la corona di 1 metro di diametro forse bisognerebbe costruirla perchŔ non credo che si trovi giÓ fatta.


La pellettatrice in questione Ŕ nata per gioco e non per esigenza.
Me la son costruita con calma come hobby usando tutti pezzi riciclati recuperati o regalati.
In totale avr˛ speso circa un centinaio di euro tra ferro ruote viti vernici e altro materiale vario.
Adesso che ho visto che il mostro funziona posso spendere qualche soldino per finirla, ma non grandi cifre.
Per fare un lavoro definitivo e non avere pi¨ problemi devo trovare un riduttore ad ingranaggi, forse in settimana se riesco vado in un recupero industriale a vedere se per fortuna lo trovo, alternativa provare a farselo con calma.
Fare la riduzione con le pulegge si pu˛ fare benissimo, ma ho sempre il problema del rinvio angolare.



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3592

Stato:



Inviato il: 17/02/2018 19:26:56

giÓ. Il rinvio angolare ci vuole proprio.
senza rinvio angolare si potrebbe fare solo una pellettatrice anulare orizzontale.



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:16939

Stato:



Inviato il: 17/02/2018 19:45:47

a me affascinano i motoriduttori per spandi letame
anche per presa di forza

LINK



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3592

Stato:



Inviato il: 17/02/2018 20:32:14

il mondo dei riduttori Ŕ veramente enorme.

come si fa a trovarne uno adatto ad un prezzo ragionevole?

ci vuole la giusta parola chiave,ma quale? ho provato con nm (coppia)
ma non si riesce.
qualcuno ha un'idea?



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1104

Stato:



Inviato il: 17/02/2018 21:51:18

Grazie ragazzi per l'aiuto

Come a detto Biomass bisogna cercare su attrezzature agricole o edili, sono i meno costosi.



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:16939

Stato:



Inviato il: 18/02/2018 10:23:16

qui il motoriduttore non c'Ŕ..
pulegge cinghie e corona pignone




questa gira pi¨ lenta della tua.
Quindi si pu˛ scendere con la velocitÓ



Modificato da Biomass - 18/02/2018, 10:28:55


---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



ale brau
MegaWatt


Gruppo:Utente
Messaggi:521

Stato:



Inviato il: 18/02/2018 12:49:15

Giorno anche io avevo i problemi con i giri,a parere mio ci vuole il riduttore,cmq riduzione uguale pi¨ forza....io o montato riduttore a ingranaggi a bagno olio....



ale brau
MegaWatt


Gruppo:Utente
Messaggi:521

Stato:



Inviato il: 18/02/2018 12:51:51

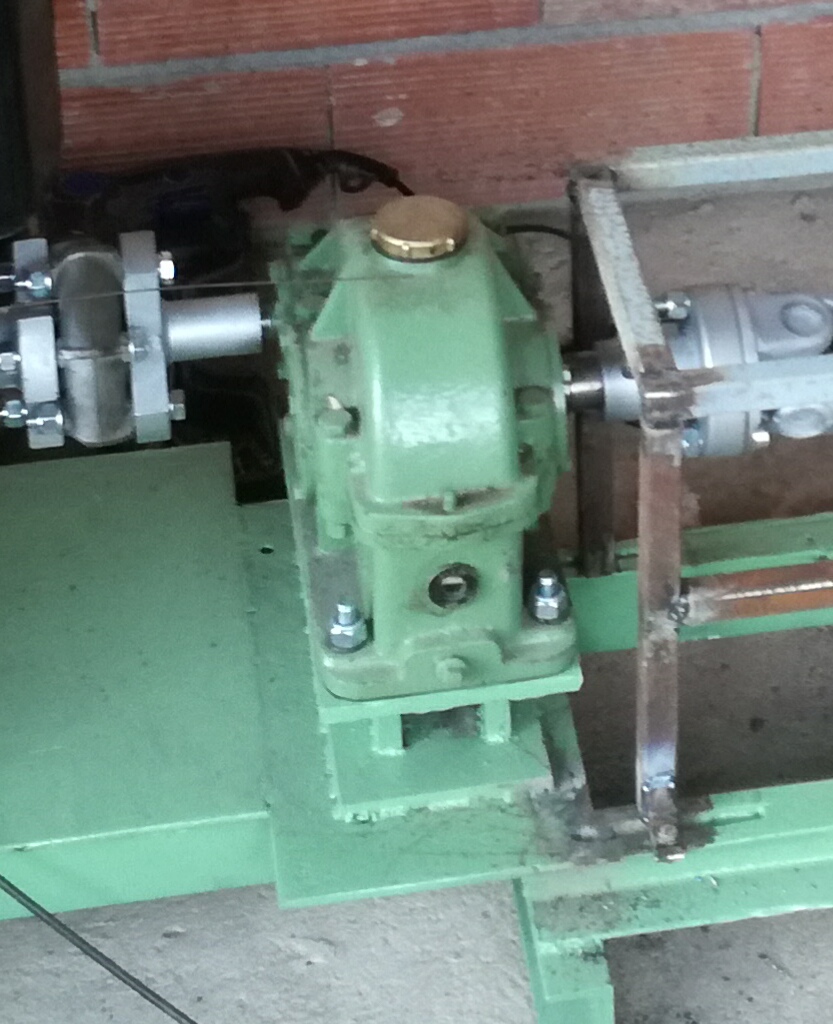

Foto,Pesa solo lui 26kg...a vuoto



Immagine Allegata: IMG_20180218_125019.jpg

ForumEA/S/IMG_20180218_125019.jpg



Claudio

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:7950

Stato:



Inviato il: 18/02/2018 12:52:56

Bello ale brau

Ridotto 1/30 i 5Hp spingono molto su quella vite, la coppia Ŕ veramente alta, forse andrebbe meglio un riduttore angolare a coppia conica, bisogna calcolare con precisione i Nm che caricano quel riduttore e sono molti.



---------------
Inverter PIP4048MS, 5250W pannelli, 500A AGM
