Prova di costruzione Pellettatrice Artigianale
FinePagina

Ruscky
Watt


Gruppo:Utente
Messaggi:61

Stato:



Inviato il: 02/12/2018 21:19:31

CITAZIONE (Biomass, 15/11/2018 23:39:12 ) Discussione.php?213691&39#MSG584

eccolo

buona visione




Complimenti soddisfazione ... che motore è quello della coclea e che diametro ha? Grazie🤪



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:16785

Stato:



Inviato il: 02/12/2018 22:19:55

è un comunissimo tergicristallo di automobile.
Allo sfascio si trovano a pochi soldi.
Potenti ed economici.

il diametro coclea dovrebbe essere sui 60mm



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



Ruscky
Watt


Gruppo:Utente
Messaggi:61

Stato:



Inviato il: 02/12/2018 23:20:05

CITAZIONE (Biomass, 02/12/2018 22:19:55 ) Discussione.php?213691&40#MSG595

è un comunissimo tergicristallo di automobile.
Allo sfascio si trovano a pochi soldi.
Potenti ed economici.

il diametro coclea dovrebbe essere sui 60mm


GraZie mille...



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1097

Stato:



Inviato il: 09/12/2018 17:19:39

Aggiornamento:

Nella scorsa settimana ho saputo la marca e il modello della minicar in qui era montato il motore della mia pellettatrice, e da li finalmente sono riuscito a trovare i dati tecnici della potenza motore.
Kw 4 (5.4 cv) a 3000 giri
Coppia massima 20 Nm a 1200 giri
Considerando che si lavora circa a 2200 giri i cavalli diminuiscono ancora e vanno circa a 3
Quello che mi salva è la coppia molto alta di questo motore che permette di far girare la pellettatrice anche con pochi CV.
Ero convinto con i dati trovati in precedenza (che poi si sono rilevati sbagliati) di avere 11 CV ma non era così, infatti si sente che il motore fatica e se non si fa attenzione si spegne.
Come produzione si va da un minimo di 26 Kg/h a un massimo di circa 40 Kg/h dunque mi accontento e mi fermo, anche perchè se volessi cambiare il motore con uno più potente dovrei ricambiare il riduttore.
Con la riduzione di giri che ho fatto con un motore più potente romperei sicuramente il riduttore, sono già al limite con la coppia in uscita.
Avevo valutato di montare un motore da 2.2 Kw monofase ma facendo due calcoli non è il caso.
Si dimezzerebbe la produzione.
Modificherò i rapporti per togliere un po di fatica al motore diminuendo i giri dei rulli di circa 10 giri.



Modificato da Gastoneg - 10/12/2018, 20:41:56


Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1097

Stato:



Inviato il: 13/12/2018 17:47:34

CITAZIONE (Gastoneg, 19/10/2018 21:07:05 ) Discussione.php?213691&38#MSG571


Avrei in mente di iniziare a fare la seconda trafila
Dato che quella che ho in uso sembra andare bene per i legni teneri ne vorrei fare una per i legni duri.

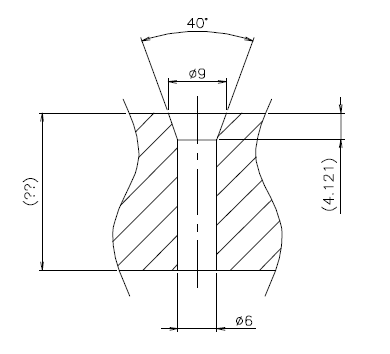

Considerando che l'attuale ha i fori di compressione con un diametro da 6mm lunghi 25mm
Pensavo di fare fori con diametro 6,5 e lunghezza compressione 22mm
mentre la svasatura a 40° come quella in uso.

http://www.energialternativa.info/public/newforum/ForumEA/T/Cattura_4.PNG

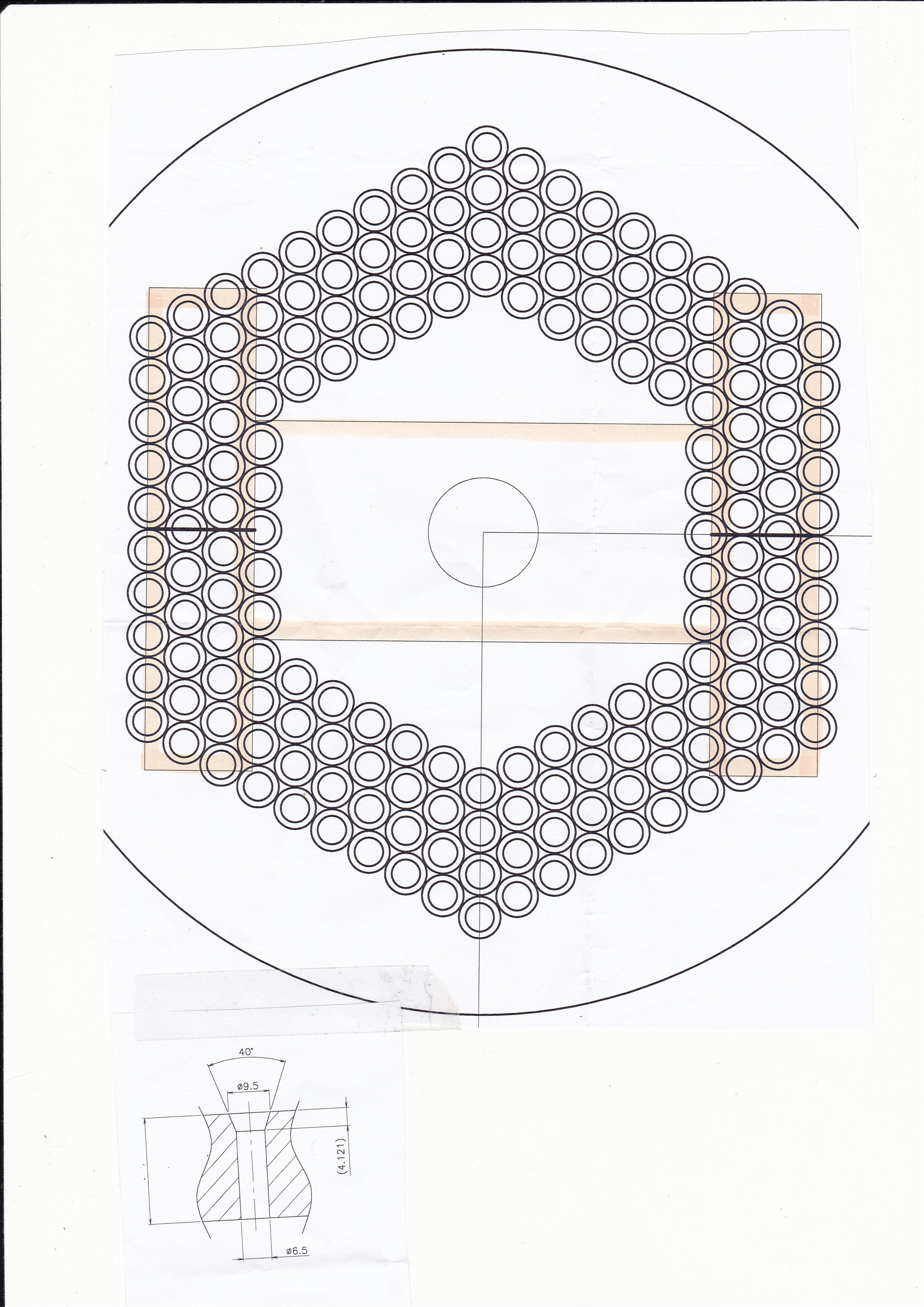

Dato che non voglio rifare ne l'albero porta rulli e ne i rulli ho fatto fare una simulazione di una trafila con fori da 6.5 in Cad con gli attuali rulli e relativo albero.
Non viene bene, perdo sicuramente in produzione.

http://www.energialternativa.info/public/newforum/ForumEA/T/IMG_20181213_0001%20(2480%20x%203507).jpg



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1097

Stato:



Inviato il: 14/12/2018 16:58:54

Trafila con fori da 8 mm e 8,25 mm
8,25 fatta per vedere se i rulli venivano più centrati.
Ma se si dovesse fare con questo diametro non credo che si riesca a trovare un alesatore per lucidare i fori.

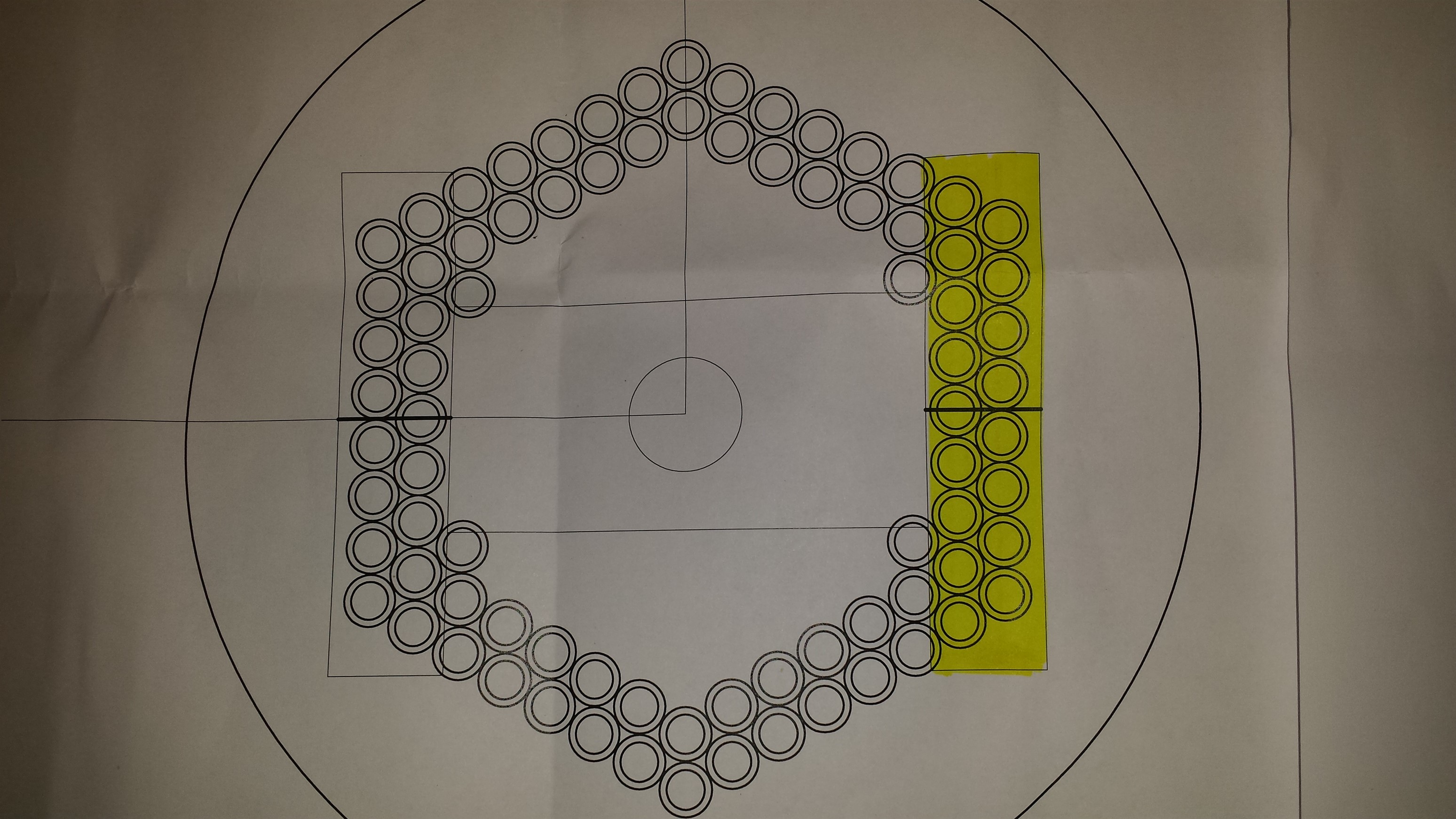

http://www.energialternativa.info/public/newforum/ForumEA/T/8%20mm.jpg


8mm

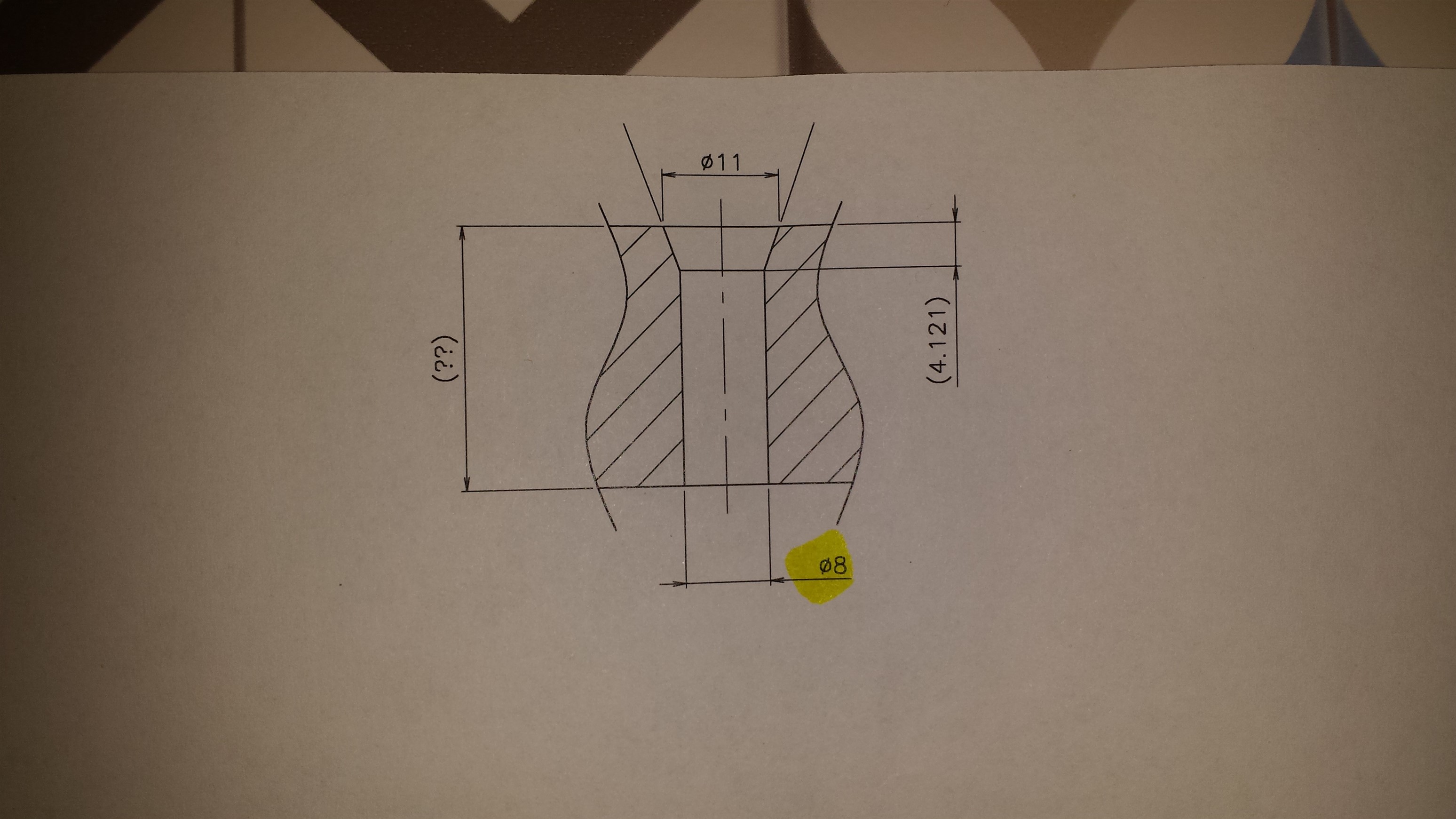

http://www.energialternativa.info/public/newforum/ForumEA/T/8%20-%20mm.jpg


Svasatura

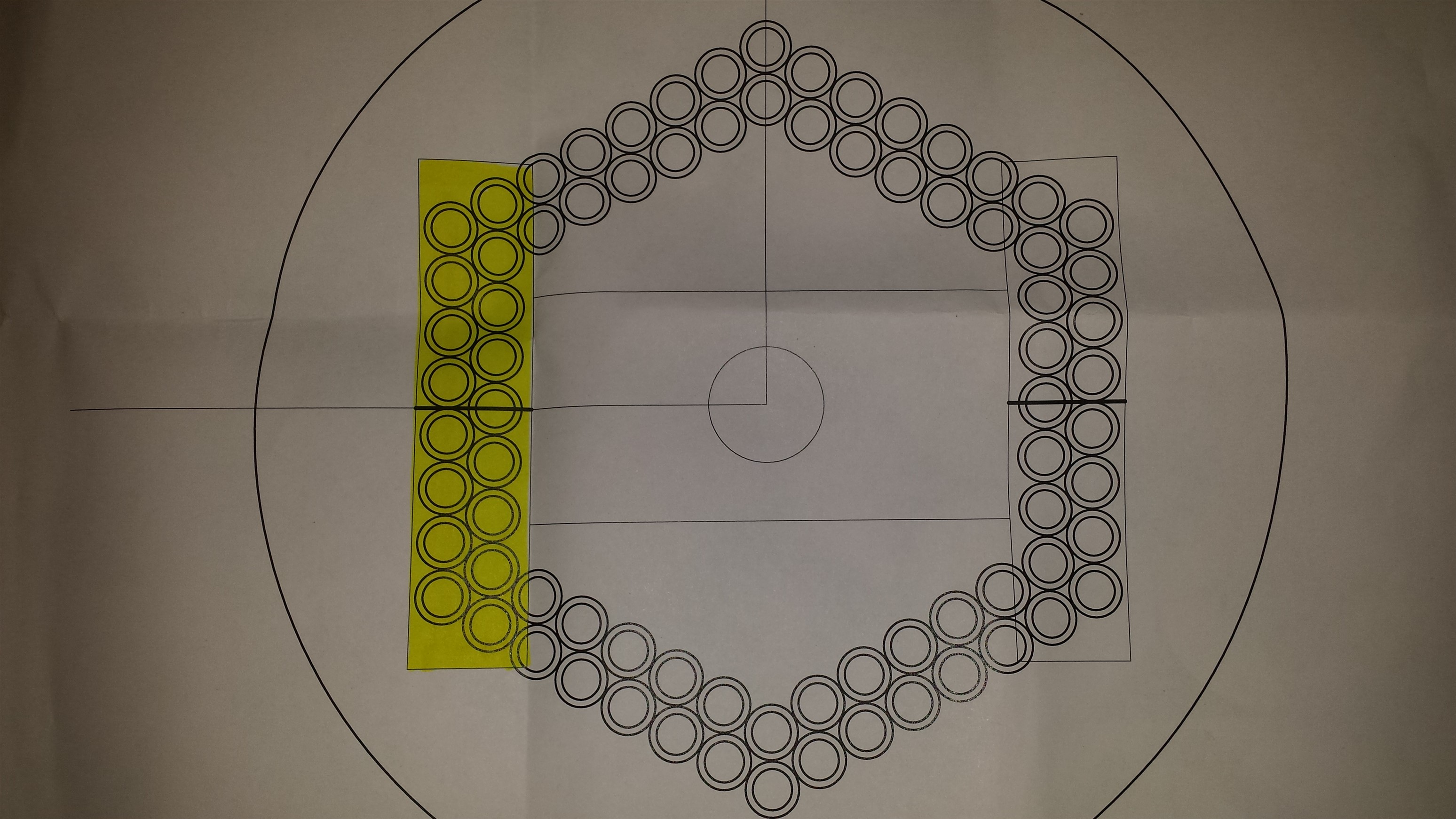

http://www.energialternativa.info/public/newforum/ForumEA/T/8,25%20mm.jpg


8,25mm


Provato anche con diametri più piccoli di 8mm ma non viene bene.

Cosa ne dite, vale la pena provare ?



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:16785

Stato:



Inviato il: 14/12/2018 21:29:14

e mettere il terzo foro interno in corrispondenza degli angoli dell'esagono?



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1097

Stato:



Inviato il: 14/12/2018 21:46:05

Il disegno e`fatto in scala reale 1/1
I rulli sono evidenziati in giallo, e se vedi quello piu` centrato e`il 8.25
Se si fa 8.5mm viene ancora meglio.
Mentre con il 6.5 non viene bene.
Forse con 8 mm basterebbe aumentare il cono di di 0.5 mm e dovrebbe venire bene.



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:16785

Stato:



Inviato il: 14/12/2018 21:56:39

interessante

cosa pensi di fare?
cercare gli utensili?



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1097

Stato:



Inviato il: 15/12/2018 06:11:34

Basterebbe aumentare la distanza sui fori ( interasse) di 1 mm e aumentare la profondita` sul sul cono fino a renderlo piu`largo di 1 mm

Ma dopo il cono come dimensione che sia troppo largo?



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:16785

Stato:



Inviato il: 15/12/2018 06:19:20

prova a fare un disegno con quote, come hai fatto prima, ma con foro da 8mm e interasse/maggiorati.
Penso che anche se i coni sono più profondi, non incappi a blocchi dovuti a compressione eccessiva

sai già se il cono supera la profondità di 5mm?



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1097

Stato:



Inviato il: 15/12/2018 06:35:02

Attualmente la profondita`arriva a 4.1 mm

Se io lo allargo in testa di 1 mm penso che si superi i 5mm di profondita`



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:16785

Stato:



Inviato il: 15/12/2018 06:47:39

forse tra foro da 8 e cono maggiorato, preferirei foro da 8,5 e cono normale.

pensi che il pellet da 8,5 sia eccessivo?



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



non sbaglio mai

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2184

Stato:



Inviato il: 15/12/2018 10:25:53

La profondita' dei coni deve essere profonda x compensare il materiale in eccesso rispetto ai canali da 6 mm, con piu'volume da presssare



non sbaglio mai

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2184

Stato:



Inviato il: 15/12/2018 10:26:55

Io o fori della trafila li farei ad evolbente
