Vorrei realizzare un impianto ad isola
FinePagina

ITA815

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5635

Stato:



Inviato il: 05/11/2016 23:09:52

Allora sei apposto.



ITA815

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5635

Stato:



Inviato il: 05/11/2016 23:25:48

Io ho un inverter a 24 volt Advance da 2000 watt effettivi con regolatore di carica interno da 50 ampere + caricatore interno da rete da 30 ampere regolabili.
I miei pannelli sono tutti in parallelo.
Sono 6 pannelli da 5,2 ampere l' uno a 72 celle come li vedi nel mio avatar.
Sono 2 linee che poi si congiungono sotto il tetto del garage e vanno a quadro sotto fusibile da 32 ampere.
Ad ogni pannello ho messo un diodo di protezione da 16 ampere.
Le linee hanno corde da 16 millimetri quadrati.
Il pannello più lontano sta a 13 metri di distanza dal quadro.
Al momento sto testando delle celle Plantè per vedere che tipo di batterie costruirmi.



Ico59
KiloWatt


Gruppo:Utente
Messaggi:162

Stato:



Inviato il: 06/11/2016 10:07:47

Grazie Ita815, l'inverter mi è stato spedito ieri, si tratta di un Pip 4048 Mse.
Le linee sono 4 X tre pannelli a 72 celle, devo ancora realizzare il quadro, per questo accetto consigli.
Utilizzerò come suggerito da Claudio 4 fusibili di stringa, ma ancora non mi è chiara tutta la componentistica da usare, anche se mi sto facendo una idea leggendo sul forum.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15071

Stato:



Inviato il: 06/11/2016 10:18:27

Usa i fusibili a lamina per le batterie, uno ogni banco.



Immagine Allegata: Fusibile a lamina.jpg

ForumEA/N/Fusibile a lamina_1.jpg



Modificato da Claudio - 06/11/2016, 10:24:22


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15071

Stato:



Inviato il: 06/11/2016 10:21:12

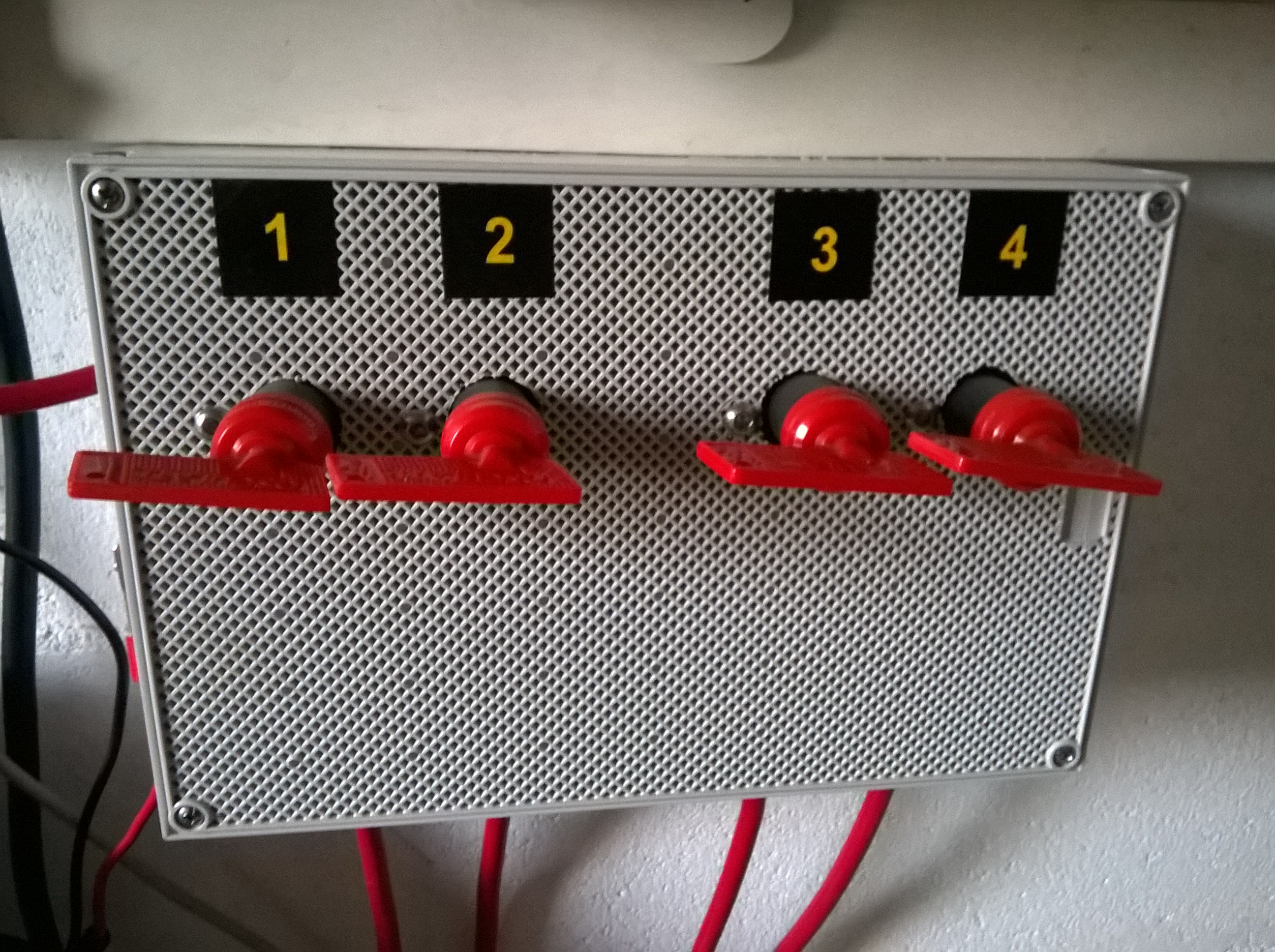

E sezionatori tipo questi 10/12 euro l'uno, 100A lavoro 1000A di spunto.



Immagine Allegata: Sezionatori.jpg

ForumEA/N/Sezionatori.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15071

Stato:



Inviato il: 06/11/2016 10:22:26

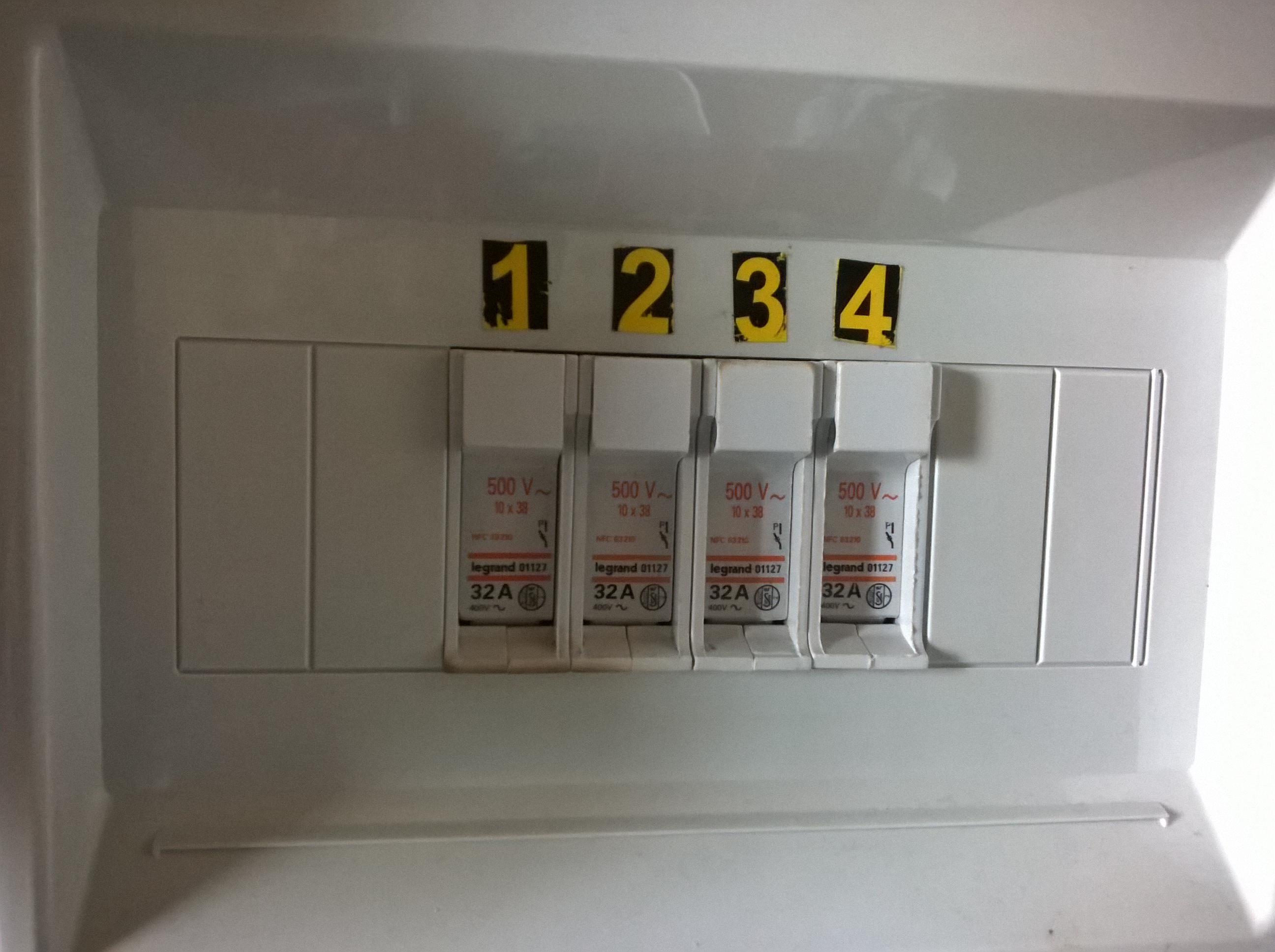

Per i pannelli ho usato porta fusibili a sezionare.



Immagine Allegata: Fisibili PV (1).jpg

ForumEA/N/Fisibili PV (1).jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15071

Stato:



Inviato il: 06/11/2016 10:28:43

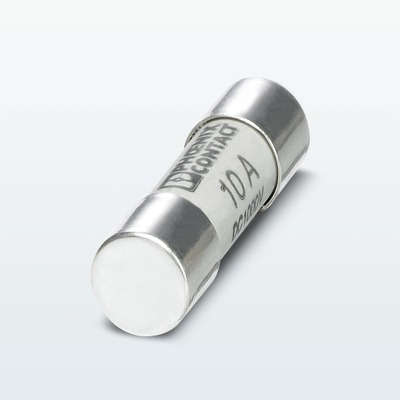

Fusibile 10A DC



Immagine Allegata: Fusibile DC.jpg

ForumEA/N/Fusibile DC.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Ico59
KiloWatt


Gruppo:Utente
Messaggi:162

Stato:



Inviato il: 06/11/2016 11:32:38

Claudio al momento ho un solo banco batterie, le 12 da 2 V + altre batterie per raggiungere i 48 V 300 ah. Quindi per adesso metto un solo staccabatterie da 300 A?



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15071

Stato:



Inviato il: 06/11/2016 16:48:29

No non ti serve da 300A, il PIP4048MSE carica 60A e per 4000W 220V ne può chiedere al massimo 80A, quindi un 100A basta.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Ico59
KiloWatt


Gruppo:Utente
Messaggi:162

Stato:



Inviato il: 06/11/2016 17:31:51

Ok, grazie.



Ico59
KiloWatt


Gruppo:Utente
Messaggi:162

Stato:



Inviato il: 08/11/2016 19:21:46

CITAZIONE (Claudio, 06/11/2016 17:31:51 ) Discussione.php?214028&7#MSG95

E sezionatori tipo questi 10/12 euro l'uno, 100A lavoro 1000A di spunto.


Claudio, lo stacca batteria deve essere a 48v?
Perché quelli simili ai tuoi li ho trovati al massimo a 24 V.
Sto guardando sulla baia, tu dove li hai presi?



marcosnout

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3693

Stato:



Inviato il: 08/11/2016 21:07:24

Se ti può andar bene, io ho preso questo LINK



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)



Ico59
KiloWatt


Gruppo:Utente
Messaggi:162

Stato:



Inviato il: 08/11/2016 23:21:28

Grazie Marco, ottimo link.



Ico59
KiloWatt


Gruppo:Utente
Messaggi:162

Stato:



Inviato il: 12/11/2016 14:32:06

Mi è arrivato l'inverter, volevo chiedere come mai nel manuale chiede sugli ingressi AC degli interruttori differenziali da 50 ah?
Quando sulla rete domestica sono da 16 ah?
Lo chiedo perché avevo già preso quelli da 16 ah pensando che andassero bene.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15071

Stato:



Inviato il: 12/11/2016 18:03:22

CITAZIONE (Ico59, 12/11/2016 14:32:06 ) Discussione.php?214028&7#MSG105

Mi è arrivato l'inverter, volevo chiedere come mai nel manuale chiede sugli ingressi AC degli interruttori differenziali da 50 ah?
Quando sulla rete domestica sono da 16 ah?
Lo chiedo perché avevo già preso quelli da 16 ah pensando che andassero bene.


Alla fine quale hai preso??



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
