Geoantenna per Ricerca Effetti e Precursori Elettromagnetici Sismici , Analisi della teoria del prof QQCreafis
FinePagina

Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 13/01/2017 15:19:57

Vediamo cosa accade dalle 3.31.04 alle 3.33.11 viene segnalato un sisma dell' 1.7° alle 3.32.55 secondi a 88 km

Aprite i grafici su finestra a parte...sono molto larghi...

APRI http://www.energialternativa.info/public/newforum/ForumEA/P/3.31.04_255-3.32.07_537.gif





APRI http://www.energialternativa.info/public/newforum/ForumEA/P/3.32.08_255-3.33.11_537.gif




APRI http://www.energialternativa.info/public/newforum/ForumEA/P/3.33.12_255-3.34.15_537.gif



Modificato da Bolle - 13/01/2017, 15:32:46


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 13/01/2017 16:17:08

dalle 3.45.10 alle 3.53.41 sono stati ne sono stati rilevati due

1)3.52.22 2.7° a 57 km
2)3.46.48 1.8° a 55 km




APRI http://www.energialternativa.info/public/newforum/ForumEA/P/3.46.14_207-3.47.17_488.gif





APRI http://www.energialternativa.info/public/newforum/ForumEA/P/3.45.10_207-3.46.13_488.gif



APRI http://www.energialternativa.info/public/newforum/ForumEA/P/3.47.18_207-3.48.21_488.gif



APRI http://www.energialternativa.info/public/newforum/ForumEA/P/3.48.22_207-3.49.25_488.gif



APRI http://www.energialternativa.info/public/newforum/ForumEA/P/3.49.26_207-3.50.29_488.gif



APRI http://www.energialternativa.info/public/newforum/ForumEA/P/3.50.30_207-3.51.33_488.gif




APRI http://www.energialternativa.info/public/newforum/ForumEA/P/3.51.34_207-3.52.37_488.gif




APRI http://www.energialternativa.info/public/newforum/ForumEA/P/3.52.38_207-3.53.41_488.gif



Modificato da Bolle - 13/01/2017, 16:32:43


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 13/01/2017 16:50:21

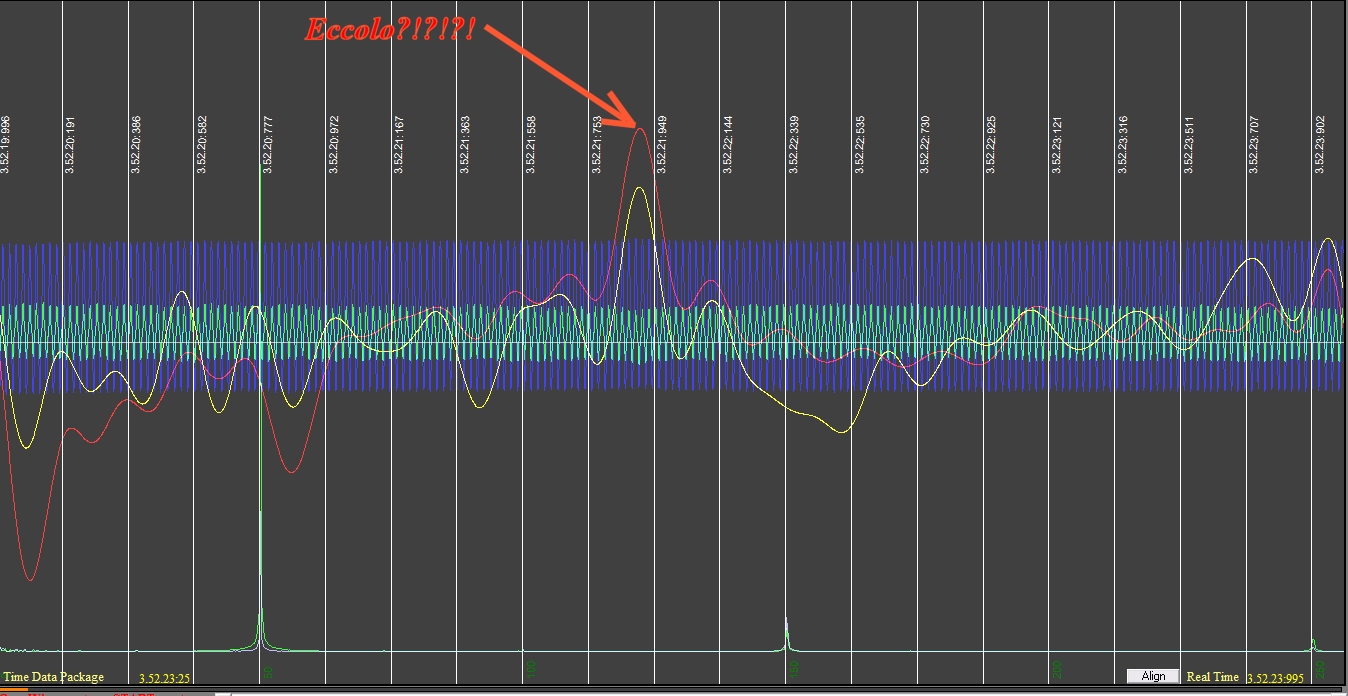

Eccolo il 2.7°?!?!?

http://www.energialternativa.info/public/newforum/ForumEA/P/EccoloONDAEM.jpg

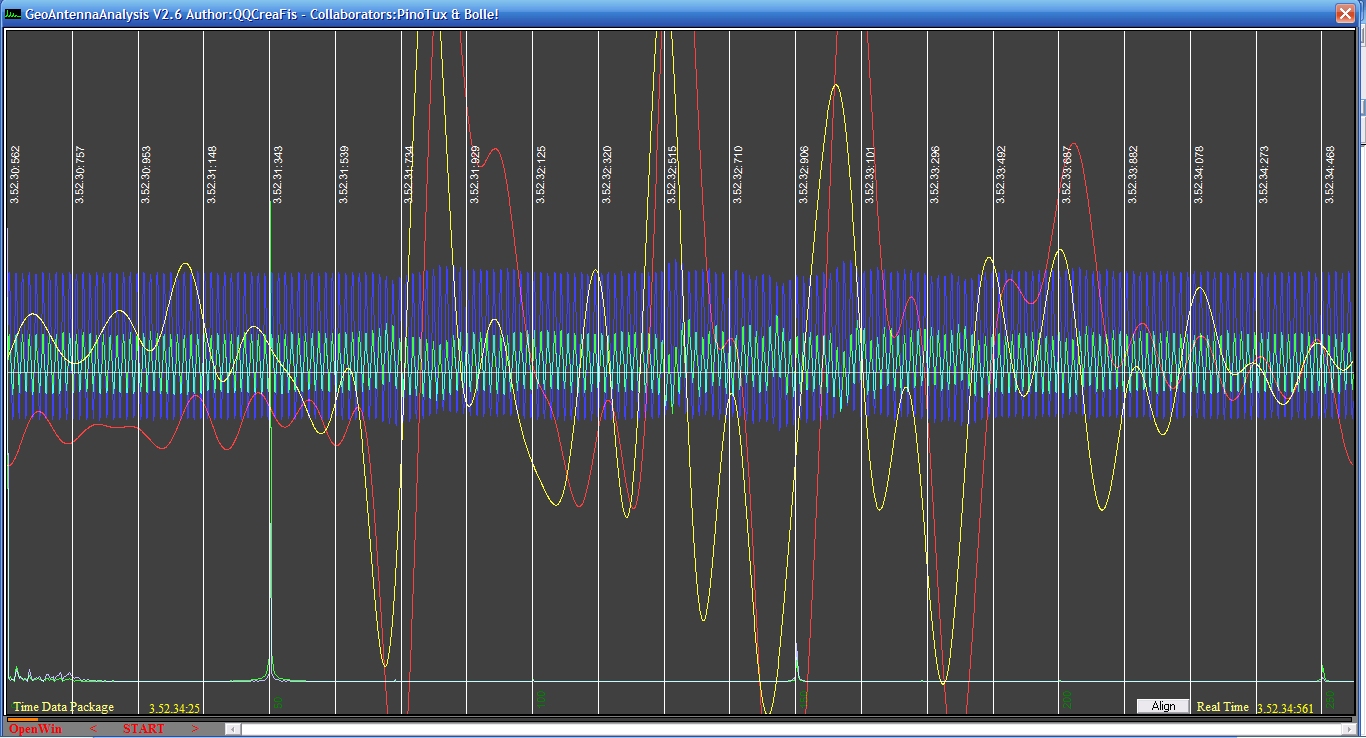

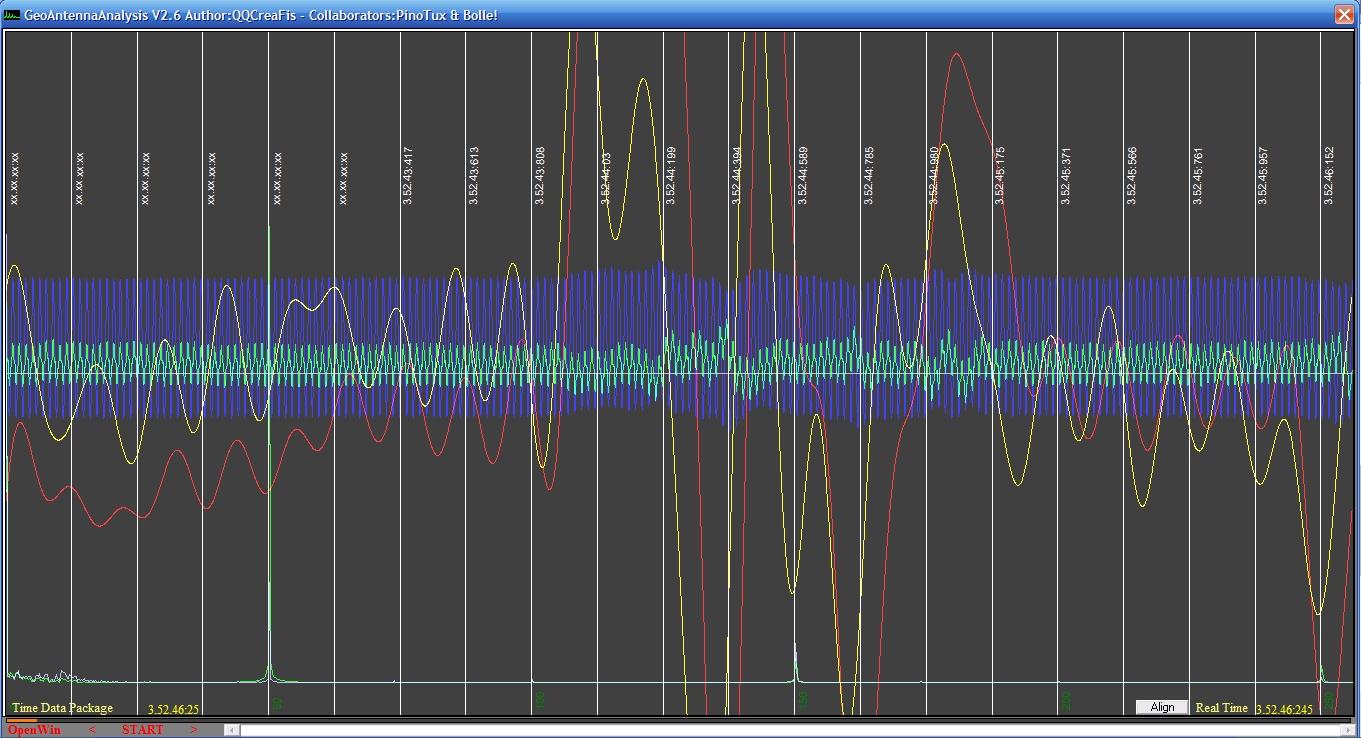

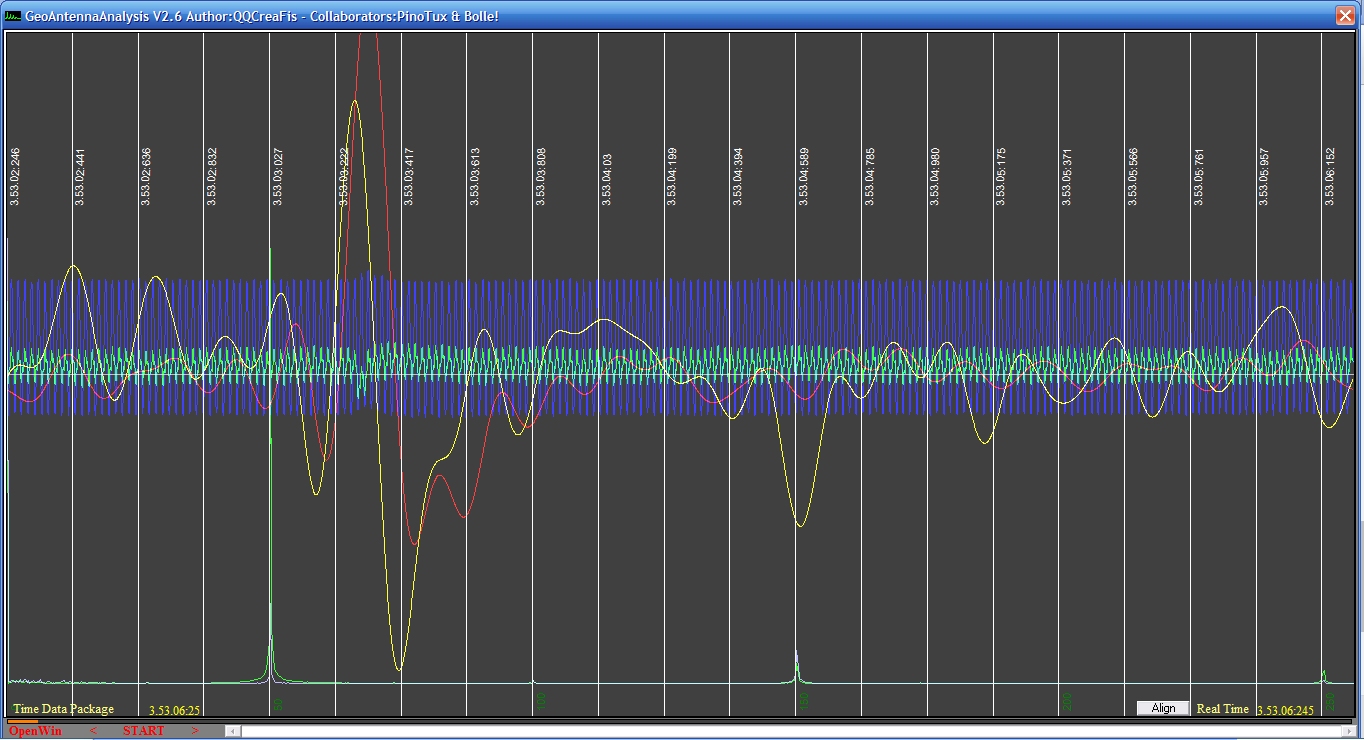

e le vibrazioni successive a 10 secondi circa l'una dall'altra???

http://www.energialternativa.info/public/newforum/ForumEA/P/VibrazioneDellECCOLO1.jpg



http://www.energialternativa.info/public/newforum/ForumEA/P/VibrazioneDellECCOLO2.jpg



http://www.energialternativa.info/public/newforum/ForumEA/P/VibrazioneDellECCOLO3.jpg



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 13/01/2017 19:19:19

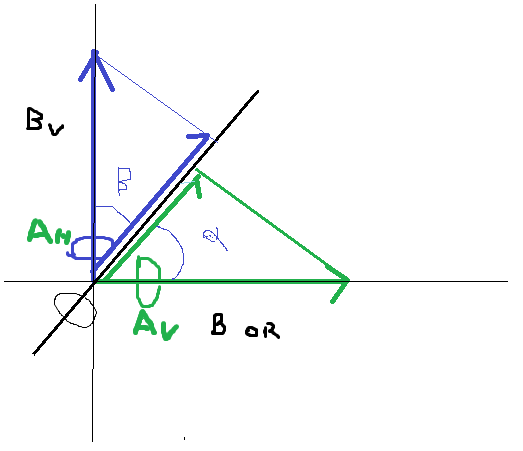

alfa è l'angolo rispetto all'orizzonte della dir della sup dell'antenna sintetizzata

(il vettore sup è sempre perpendicolare alla sup dell'antenna)


se alfa è zero si sente solo la componente orizzontale del campo (solo quella lungo la pos dell'attuale antenna NO,SE?)

se alfa vale 90° si sente solo quella verticale se alfa vale 45° si sente la dir lungo la diagonale del 1° e del 3° quadrante se alfa vale 135° si sente la componente diB lungo la diagonale del 2° e del 4° quadrante


insomma uno slider abilitato dal solito flag che immette un angoo tra 0° e 180°

e al posto della diff venisse tracciato


Vorizzontale *cos(alfa)+Vverticale*sen(alfa)


sarebbe inportante che questa azione sia fatta senza mandare avanto il tempo ed al ogni grado sia aggiornata la finestra grafica

in pratica si individua la zona interessante si filtra
e dei due grafi con lo slider si individua la stuttura




Immagine Allegata: w.png

ForumEA/P/w.png



Modificato da qqcreafis - 13/01/2017, 19:40:12


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 13/01/2017 19:58:58

CITAZIONE (qqcreafis, 13/01/2017 19:19:19 ) Discussione.php?214035&86#MSG1296



e al posto della diff venisse tracciato
Vorizzontale *cos(alfa)+Vverticale*sen(alfa)

Ok, si mette uno slider ( accompagnato da un area testuale con la possibilità di mettere i valori anche in virgola mobile ) e viene visualizzato...levo la differenza...tanto non serve ad un gran che...
Ovviamente tengo conto dello sfasamento e applico questo all'inversa filtrata...giusto?
Questa cosa la faccio (fare (anti sismi)) subito...



CITAZIONE
questa azione sia fatta senza mandare avanto il tempo ed al ogni grado sia aggiornata la finestra grafica

Fammi capire, possiamo bloccare il tempo (altro flag) e viene effettuata la trasformata selezionata variando l'angolo con uno step modificabile da un minimo ad un massimo....ho capito bene?



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 13/01/2017 20:36:50

CITAZIONE (Bolle, 13/01/2017 19:58:58 ) Discussione.php?214035&86#MSG1297


Questa cosa la faccio (fare (anti sismi)) subito...


Faccine/Smileys_0095.gif



---------------
Chi non si indebita fa la rabbia degli usurai



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 13/01/2017 21:15:56

Ecchila...fatto tutto...dopo le istruzioni!

Scarica allegato

GeoAntennaAnalysisV2_7.zip ( Numero download: 154 )



Modificato da Bolle - 13/01/2017, 22:31:48


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 13/01/2017 21:17:49

nel senso che uno ha i due segnali dalle due antenne che gli piacciono filtrati in modo giusto (occorre sempre eliminare il canale zero in quanto contiene offset)

e vuole vedere cosa accadrebbe su un'altra antenna con angolo sull'orizzonte conpreso tra zero e 180

(per visualizzare l'angolo pensare come se uscisse un getto d'acqua dalla sup dell'antenna(flusso di B)e l'angolo è quello tra il getto e l'orizzonte)



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 13/01/2017 21:27:20

Sono un elettricista... non un idraulico...
Devo mettere un locktime... Può essere utile anche per altre cose.... Invece di fare su e giù ...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 13/01/2017 21:39:17

Si può effettuare un lock sul tempo...lavorare sempre sugli stessi dati ( cioè non vengono ricaricati dal file) e questo può essere utile quando si modificano i valori...inoltre con le proiezioni ( flag Proiection) si fa andare l'angolo da min a max (in modo automatico non a mano) e si guarda il risultato...pi si può fare un lavoro di forza bruta ( cioè è il calcolatore che trova il risultato migliore)...prima di avviare il lavoro attensdo il test della 2.7 ...ho visto che non è stata scaricata da nessuno!!!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 13/01/2017 22:04:32

Ci sono ...ci sono...prima che torna il prof...LockTime FATTO!
Ora pass(o)iamo al girello con l'angolo...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 13/01/2017 22:22:44

FATTO TUTTO...vado a mettere a letto tutti...ma prima scrivo due righe di spiega:

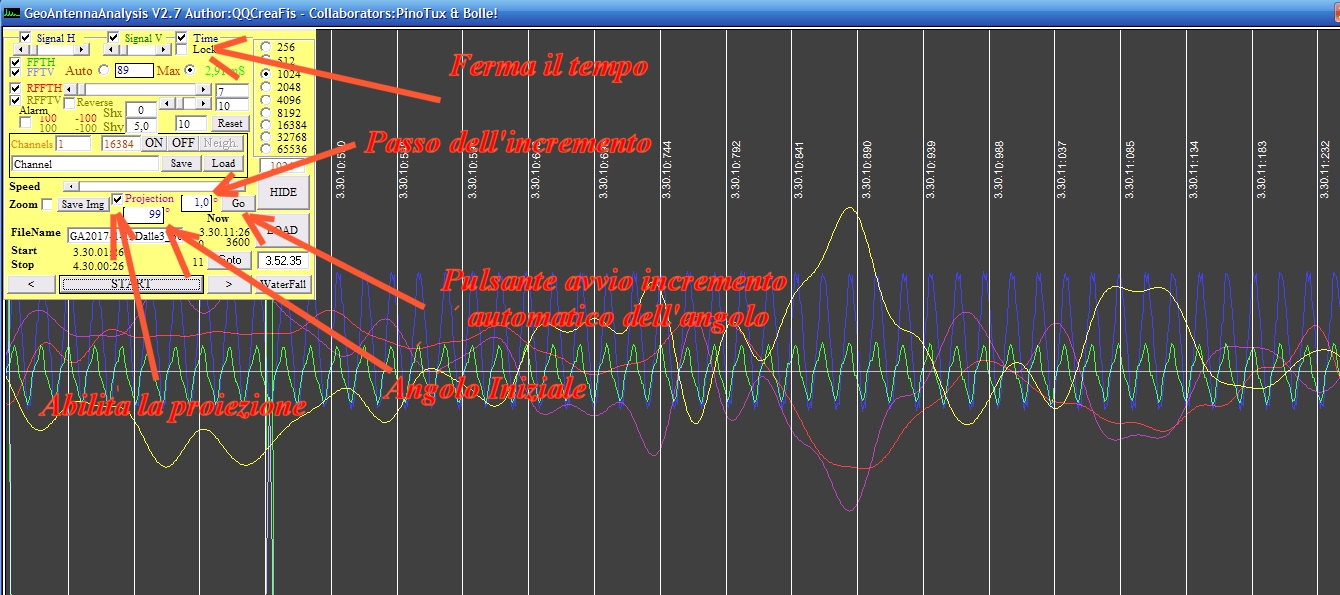

Questa è la documentazione in formato immagine...

http://www.energialternativa.info/public/newforum/ForumEA/P/Versione2_7.jpg




la versione è scarricabile QUA...ma non la vuole scaricare nessuno...ecco!!!



Il flag sul Lock ferma il tempo ( figo...questa funzione mi serviva come il pane e salame mi abbatto le mani da solo ) ...cioè anche sotto start di ferma il caricamento dei dati...il tempo rimane congelato...ma si possono cambiare tutti i parametri...sfasamento amplificazione etc...

se viene abilitato il flag projection appare il calcolo della proiezione con il seno e coseno dell'angolo...e si può modificare l'angolo.

Per fare un incremento automatico dell'angolo e vederlo ...bloccare il tempo , settare l'incremento ( angolo presente nella zona destra) e premere il pulsante go...si vedrà la curva in violetto seguire l'angolo...che verrà incrementato.


PS:Io e lo schiavo possiamo ( e dobbiamo) essere più veloci...



Modificato da Bolle - 13/01/2017, 22:30:52


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 13/01/2017 22:39:08

si si pazienza ho fatto il turno di guardia



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 14/01/2017 03:15:52

Dimenticavo, vicino il flag proiezione c'ò il pulsante Save Img...salva tutto il grafico...anche quello lungo lungo.L'immagine viene salvata nel direttorio DATA ed il nome del file è il primo e k'ultimo valore vdi tempo visualizzato.



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 14/01/2017 11:34:59

Miiiiiii una trota da un paio di chiketti pescata a ridosso della città eterna...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
