Sismografo del Forum, Con Geofono e Dati in Tempo Reale
FinePagina

lucky
GigaWatt


Gruppo:Utente
Messaggi:1514

Stato:



Inviato il: 04/02/2017 19:26:02


IL TITOLO DELLA DISCUSSIONE E' STATO CAMBIATO E IL PROGETTO DI LUCKY E' STATO CONDIVISO CON TUTTI!

L'obiettivo è stato realizzare una stazione completa a bassissimo costo (100Euro) per gli utenti che permetta il monitoraggio sismico.

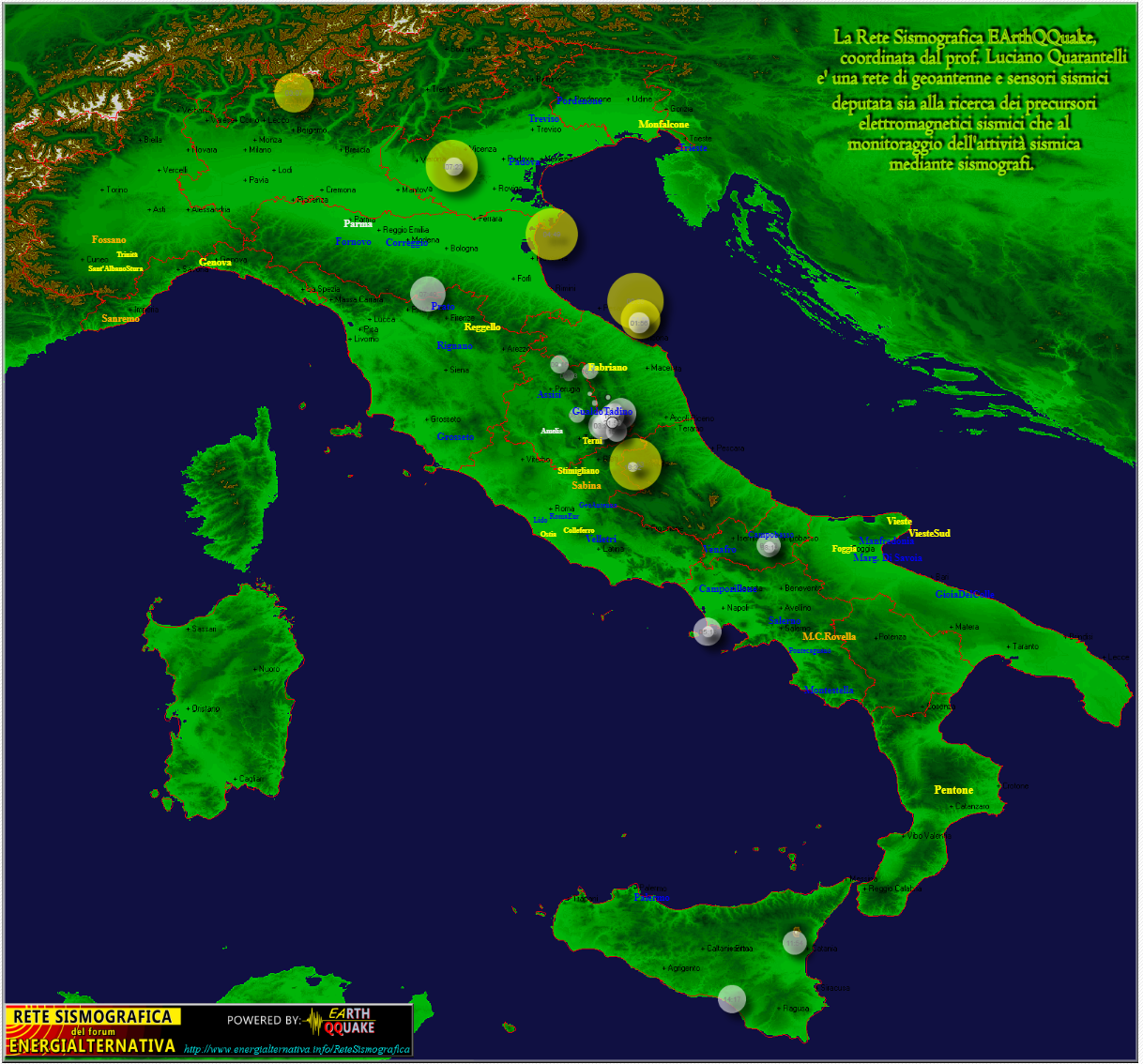

La rete sismografica EArt QQuake!


http://www.energialternativa.info/Public/NewForum/ReteSismica.png



ATTENZIONE:I dati, i grafici e tutte le informazioni dedotte o ricavate dalla geoantenna e/o sismografi fanno parte di un progetto di ricerca e possono essere soggetti ad errori.Per i dati ufficiali occorre far riferimento agli organi preposti.


Questa la lista dei sismografi on line

SISMOGRAFO IN TEMPO REALE VITERBO C'E' IL SISMOGRAMMA di LUCKY!

SISMOGRAFO IN TEMPO REALE SABINA C'E' IL SISMOGRAMMA Verticale/Orizzontale di BOLLE(Rieti)!

SISMOGRAFO IN TEMPO REALE VELLETRI C'E' IL SISMOGRAMMA di SuperBug!

SISMOGRAFO IN TEMPO REALE REGGELLO C'E' IL SISMOGRAMMA di Frisby (Firenze)!

SISMOGRAFO IN TEMPO REALE FABRIANO C'E' IL SISMOGRAMMA di Cianca !

SISMOGRAFO IN TEMPO REALE AMELIA C'E' IL SISMOGRAMMA di Emiro!



http://www.energialternativa.info/public/newforum/ForumEA/R/ManualeUtenteSismografo.png


Manuale Utente: Download

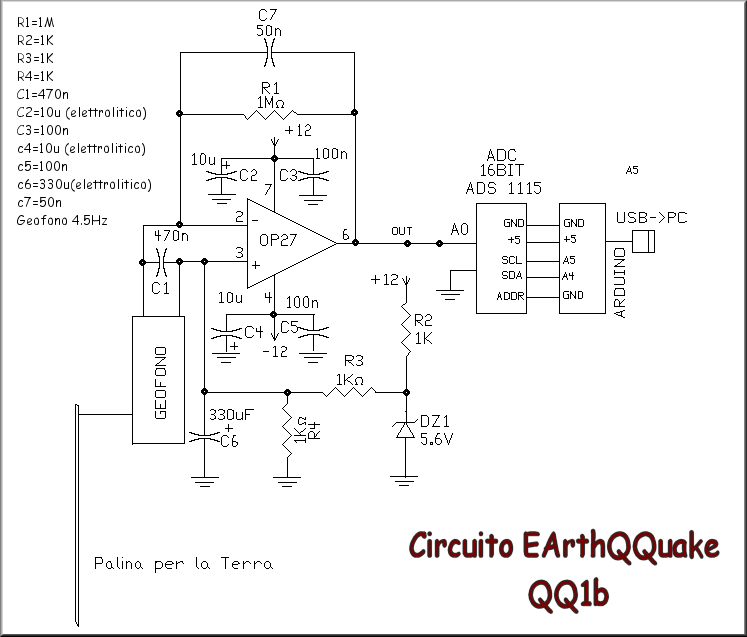

Questo è lo schema del'amplificatore utilizzato:


http://www.energialternativa.info/public/newforum/ForumEA/Q/SchemaGeofonoQQ_1.png




Convertitore 16 bit ADS1115:

http://www.energialternativa.info/public/newforum/ForumEA/R/ADS1115.png

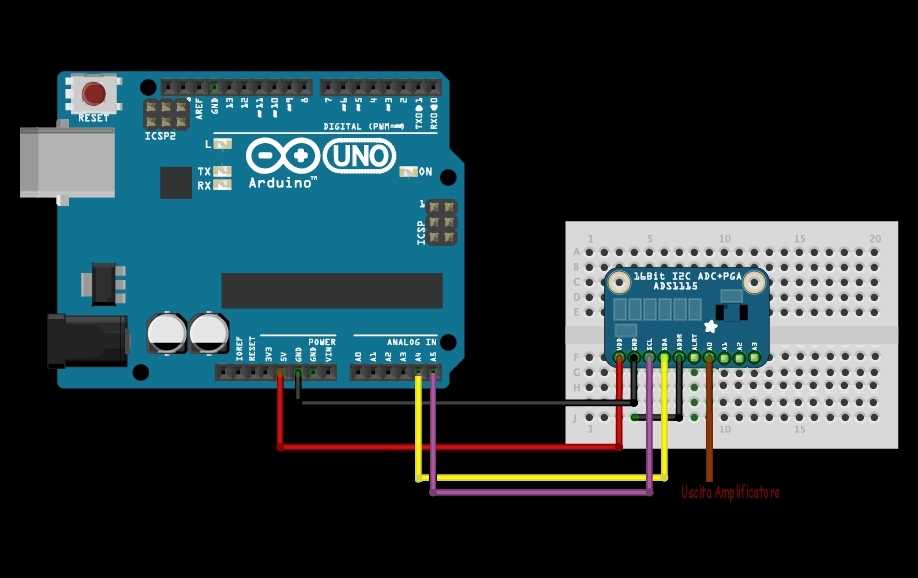

Collegamento Arduino Convertitore:

http://www.energialternativa.info/public/newforum/ForumEA/P/ads1115PerArduino.jpg

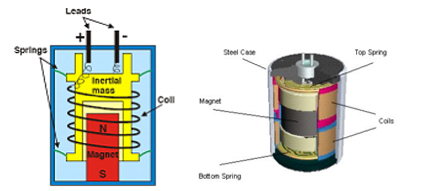

Il sensore usato per il sismografo Geofono da 4.5Hz costo orientativo 40Euro :

http://www.energialternativa.info/public/newforum/ForumEA/Q/InternoGeofono.png




Qua altre informazioni sul collegamento/funzionamento convertitore 16 bit/arduino!

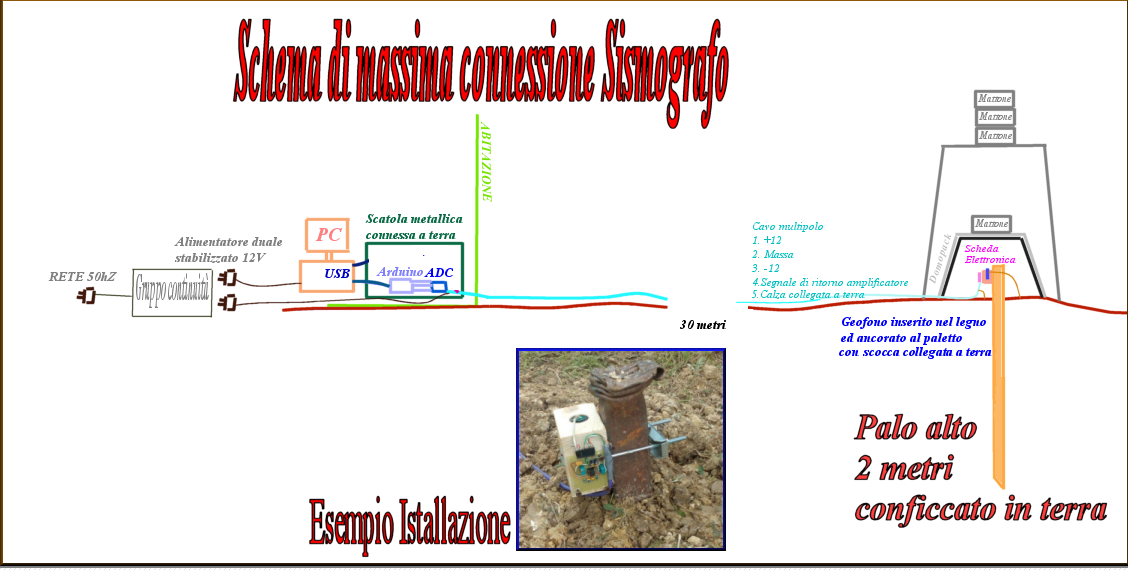

Questo lo schema di massima dell'intera istallazione:

http://www.energialternativa.info/public/newforum/ForumEA/Q/SchemaDiMassimaIstallazioneSismografo.png



Nella discussione ci sono molte altre informazioni!
Buona lettura!

Moderazione
Bolle

visti tutti i avvenimenti sismici nel ultimo tempo, stavo pensando di auto costruirmi un sismografo tradizionale, un cosa semplice ma allo stesso tempo abbastanza precisa....insomma non una cosa professionale ma nemmeno un giocatolo
in rete si trovano tante guide per vari tipi si sismografi, ma Questo ha attirato di più la mia attenzione


può usare sia geofoni (abbastanza costosi) che un accelerometro a tre assi

-meglio geofoni o il accelerometro?

-usando 2 geofoni, uno verticale e uno orizzontale, la spesa aumenta.....vale la pena o conoscete alternative migliori?




Modificato da Bolle - 02/10/2017, 12:47:13


Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:4357

Stato:



Inviato il: 05/02/2017 08:32:38

Se avrai intenzione di condividere i dati...posso aiutarti , o meglio, realizzarti il SW di visualizzazione, e tutta la catena di notifiche informazioni...se poi altri due utenti si uniranno...potremmo (forse) anche calcolare la zona dell'epicentro e magnitudo.
Geofono...inizialmente potrebbe bastare uno verticale... avevo visto uno buono che costava sui 40Euri...mi sembra lo avesse postato Pino...occorre ritrovarlo...
Che dici?



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



lucky
GigaWatt


Gruppo:Utente
Messaggi:1514

Stato:



Inviato il: 05/02/2017 10:19:39

ok, allora ordino la scheda

sul sito e disponibile anche Geofono verticale SM-24, solo che costa 89€...dove sta quello a 40€?



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:4357

Stato:



Inviato il: 05/02/2017 11:32:56

LINK questo era il link che ha messo Pino ( da quiquoqua)...io non riesco a caricare la pagina...ricordo che il prezzo si agirava sui 40 euro



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



beppepore

Avatar
GigaWatt


Gruppo:Utente
Messaggi:831

Stato:



Inviato il: 05/02/2017 11:34:43

No,non si carica...



---------------
Non sono un tecnico,pero' mi arrangio



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:4357

Stato:



Inviato il: 05/02/2017 11:35:55

Ho caricato la cache di google...si, sembra che costi 42 euro...ma ora on riesco a caricare la pagina...occorre riverificare ...
Ne basta uno...non due...poi si vedrà...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:4357

Stato:



Inviato il: 05/02/2017 11:39:52

CITAZIONE (lucky, 05/02/2017 10:19:39 ) Discussione.php?214427&1#MSG2

ok, allora ordino la scheda

Per un buon circuito serve un'alimentazione duale e un buon operazionale..quello fa caxare...ma per iniziare può andare...male ma può andare!
Te la cavi a fare circuiti?



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



lucky
GigaWatt


Gruppo:Utente
Messaggi:1514

Stato:



Inviato il: 05/02/2017 11:57:02

lo sapevo io che non ti accontentavi

spiega bene cosa vuoi fare e come dobbiamo procedere...senza che prendo cose che non servono



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:4357

Stato:



Inviato il: 05/02/2017 11:59:46

il problema fondamentale è quanta precisione vuoi...se acquisti quella scheda è il primo passo...l'hai già ordinata?



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



lucky
GigaWatt


Gruppo:Utente
Messaggi:1514

Stato:



Inviato il: 05/02/2017 12:05:12

no, ancora no....aspettavo conferma



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:4357

Stato:



Inviato il: 05/02/2017 18:41:25

riesci a fare un circuito su una millefori? semmai lo lasci su una breadboard...ho visto che e hai una...
Acquista un geofono...poi si inizia...ma considera che poi dovrai condividerei dati...ok?

Cmq mi è venuta un'idea geniale...è a bassissimo costo...anzi...dovresti avere tutto...

Ma tocca rinominare la discussione...

Tu hai un pc connesso in rete da tenere h24 acceso?
Mi serve sapere la tua zona...mandamela in privato



Modificato da Bolle - 07/02/2017, 05:30:04


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



lucky
GigaWatt


Gruppo:Utente
Messaggi:1514

Stato:



Inviato il: 07/02/2017 15:53:09

niente, quel link non si apre più, mi tocca prendere quello a 80€



lucky
GigaWatt


Gruppo:Utente
Messaggi:1514

Stato:



Inviato il: 09/02/2017 11:10:46

preso il geo e tutta la parte elettronica ora tocca a te buttare giù la schema
e tutto arrivato a parte il geofono che arriva lunedì, quindi facciamo in modo che quando arriva si trova la scheda già pronta



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:4357

Stato:



Inviato il: 09/02/2017 12:54:49

Fai l'elenco di tutti i componenti che hai acquistato...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



lucky
GigaWatt


Gruppo:Utente
Messaggi:1514

Stato:



Inviato il: 09/02/2017 20:54:10

componenti e schema

http://www.energialternativa.info/public/newforum/ForumEA/P/photo5823699053643409579_1.jpg



chi e capace di capire qualcosa alzi la mano che gli do 50€ (l'ha fatto Bolle ehh
