Sismografo del Forum, Con Geofono e Dati in Tempo Reale
FinePagina

Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:7628

Stato:



Inviato il: 28/02/2017 06:13:10

La simulazione delle onde...










http://www.energialternativa.info/public/newforum/ForumEA/Q/semic-waves.png



Modificato da Bolle - 28/02/2017, 06:24:52


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9984

Stato:



Inviato il: 28/02/2017 19:17:24

in acciaio sarebbe utile il tubo che va sotto , ma maledizione è in contatto osseo con la casa e quindi non va bene.


quindi nel punto più lontano dal pozzo dalla casa dalla strada...


esiste un tale punto?



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 28/02/2017 20:15:53

per allontanarsi dalla casa e pozzo si può fare, ma per la strada non tanto, se mi sposto di 20m forse perdiamo i rumori della casa, ma per quelli della strada 20m non fanno nulla



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 28/02/2017 20:53:39

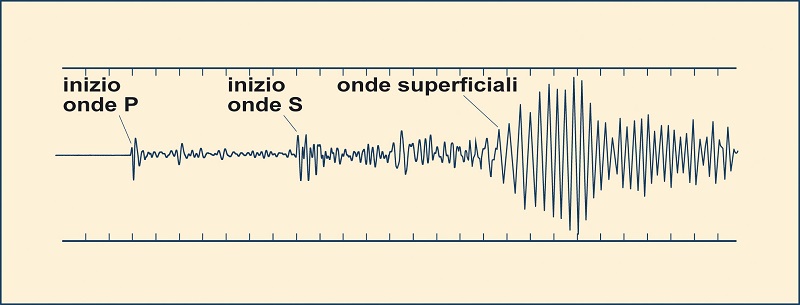

Le onde P di compressione o longitudinali, dette anche primarie perché sono le più veloci, fanno oscillare le particelle della roccia nel senso di propagazione e dunque provocano compressioni e rarefazioni del materiale. Viaggiano, a seconda del tipo di materia che attraversano, tra i 4 e gli 8 km/s e sono in grado di attraversare tutti i tipi di stati della materia: solido, liquido e gassoso. Sono le prime ad esser registrate dai sismografi.
Le onde S, dette secondarie perché più lente delle P, fanno oscillare le particelle di roccia perpendicolarmente alla direzione di propagazione non provocando variazioni di volume. Viaggiano tra i 2 e i 4 km/s e si propagano solo nei solidi.
Le onde superficiali R (Rayleigh) e L (Love) si propagano da una certa distanza dall'epicentro e sono il risultato della combinazione delle onde P e S. Le onde superficiali sono quelle che provocano i maggiori danni.
Tutte le onde si attenuano man mano che ci si allontana dall'epicentro



http://www.energialternativa.info/public/newforum/ForumEA/Q/onde_sismiche.jpg



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:7628

Stato:



Inviato il: 28/02/2017 22:30:36

Portato il Passa Basso a tagliare a 2Hz....vediamo cosa esce fuori!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 28/02/2017 23:50:31

Risonanza dei fabbricati

liquefazione del terreno



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:7628

Stato:



Inviato il: 01/03/2017 12:29:20

Prima di tornare e riprendere 'ventre a terra' la geoantenna, volevo tentare di effettuare qualche filtro sui segnali che arrivano dal geofono. Si è visto che con l'amplificatore tagliando a 2 Hz con il filtro passa basso del 1° ordine ,che scende di 20 Db per decade ,si taglia tropo. Prima di tornare a tagliare a 8 Hz...facciamo una prova a 6Hz.
Contemporaneamente volevo implementare la FFT e ricostruire il segnale con i filtri sui canali (da 2 a 12 Hz) e mandare in visualizzazione il grafico del segnale ricostruito...ma tutto questo serve? Cioè nello spettro non riesco a trovare un metodo veloce per eliminare tutte quelle oscillazioni non dovute ai terremoti...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:7628

Stato:



Inviato il: 01/03/2017 12:56:08

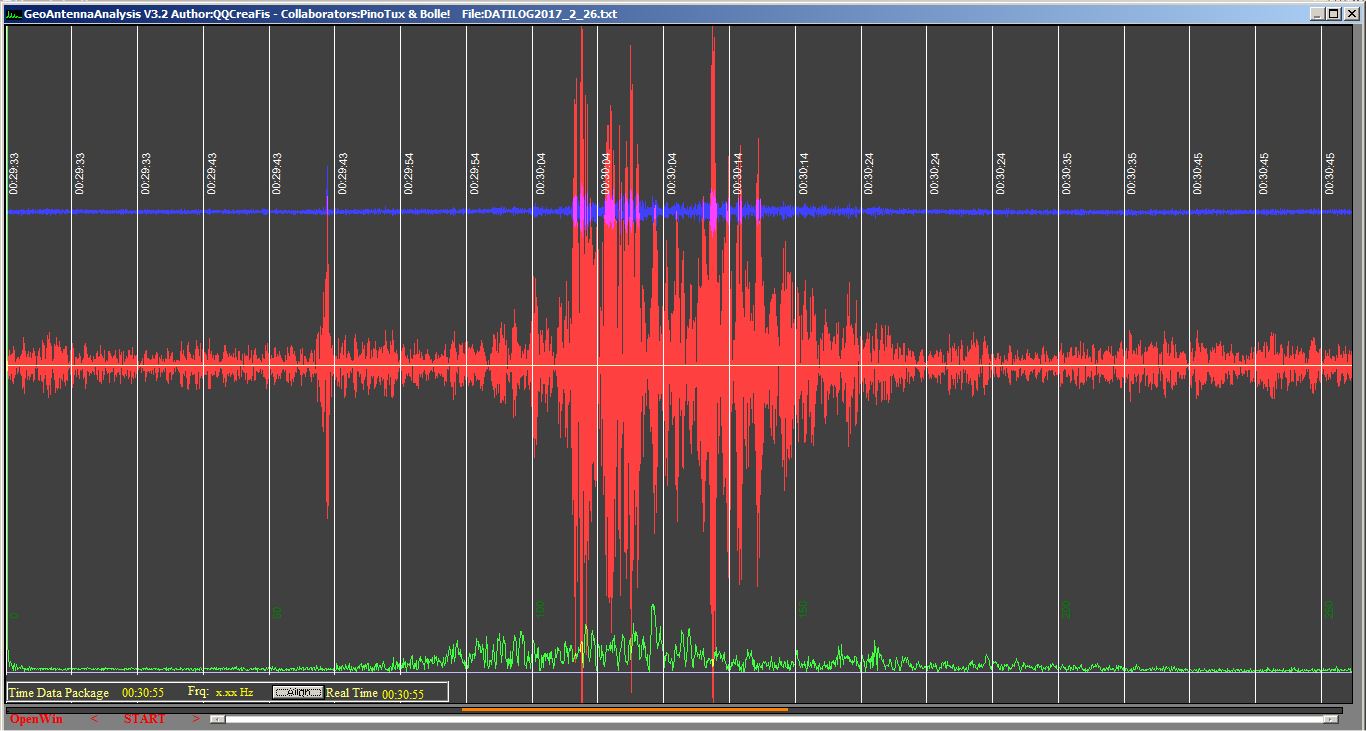

http://www.energialternativa.info/public/newforum/ForumEA/Q/fftsisma.jpg



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:7628

Stato:



Inviato il: 01/03/2017 15:18:30

Tesi molto interessante :LINK!!!!!!!


L'unica possibilità che abbiamo riguardo i camion è che le loro vibrazioni facciano entrare in risonanza l'abitazione di lucky...e quindi mettendo il geofono fuori , a debita distanza, questo non le rilevi così grandi...altrimenti dobbiamo prepararci all'idea di un sismogramma a mo di campo minato!!!!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 01/03/2017 19:09:38

I parametri d’acquisizione
Frequenza di campionamento (fc): viene scelta in modo da
evitare il fenomeno dell’Aliasing alle frequenze di interesse
(p.es. con 500Hz la frq. di Nyquist (la minima visibile) è
250Hz, ben al di sopra dell’intervallo di freqenza a cui
solitamente si lavora in sismica passiva [0.5-10Hz])
Dalla fc dipendono anche gli altri parametri di registrazione:
-intervallo di campionamento dt = 1/fc;
-durata della registrazione T = dt•N (num.max di campioni);
-risoluzione spettrale df = 1/T.
-frequenza minima campionata fNyquist= fc/2 = 1/(2•dt)



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 01/03/2017 19:15:57

Digitalizzazione del segnale
1) l’intervallo di valori
quantificabile (dinamica dello
strumento dalla potenza Pmin
alla potenza Pmax) che si
misura in Decibel (dB)
2) dal numero di valori (bit)
che è possibile distinguere
Un buon apparato ha
almeno 18 bit o (meglio) 24
bit
La qualità della digitalizzazione è determinata da

http://www.energialternativa.info/public/newforum/ForumEA/Q/for.JPG




ps: non per niente Theremino usa un ADC a 24bit



Modificato da lucky - 01/03/2017, 19:19:15


lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 01/03/2017 21:48:36

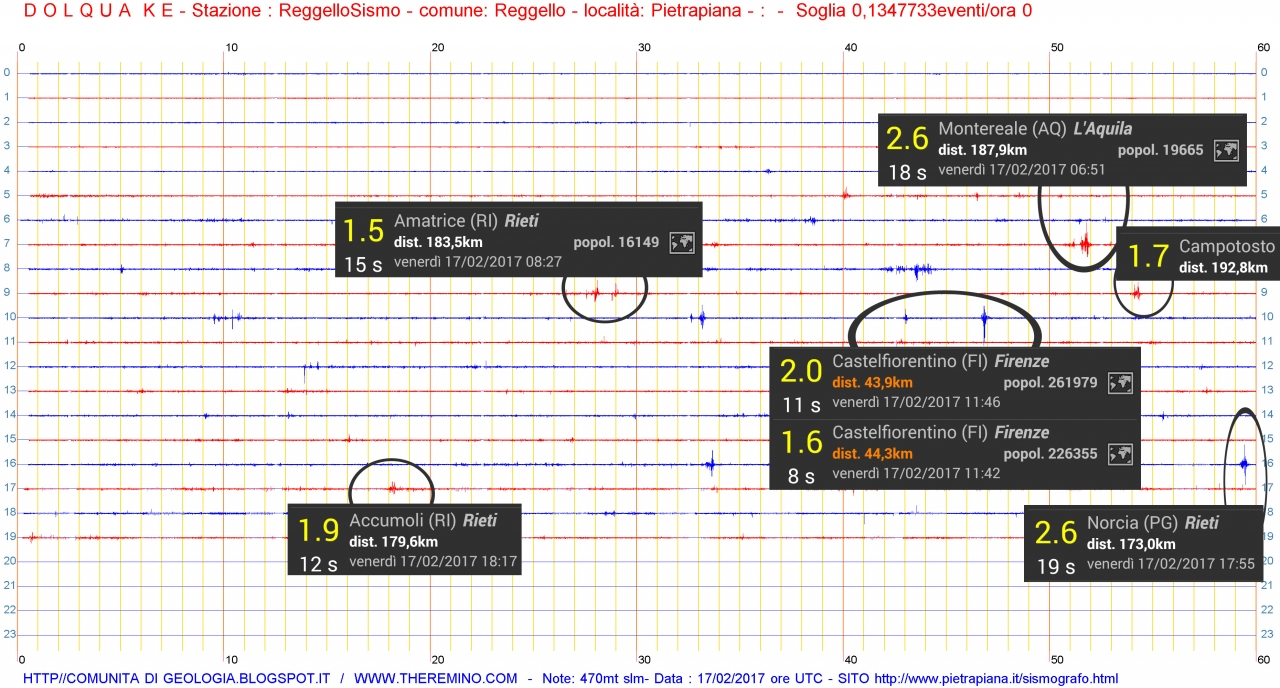

ritornando al sismografo di Theremino ho trovato un altro.....

http://www.energialternativa.info/public/newforum/ForumEA/Q/sisma-pie.png



come si vede, basso rumore e riesce a vedere eventi sotto 2° a quasi 200km



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:7628

Stato:



Inviato il: 01/03/2017 22:22:10

Interessante il sito...dovrebbe essere questo: LINK, l'effetto lente è molto carino...

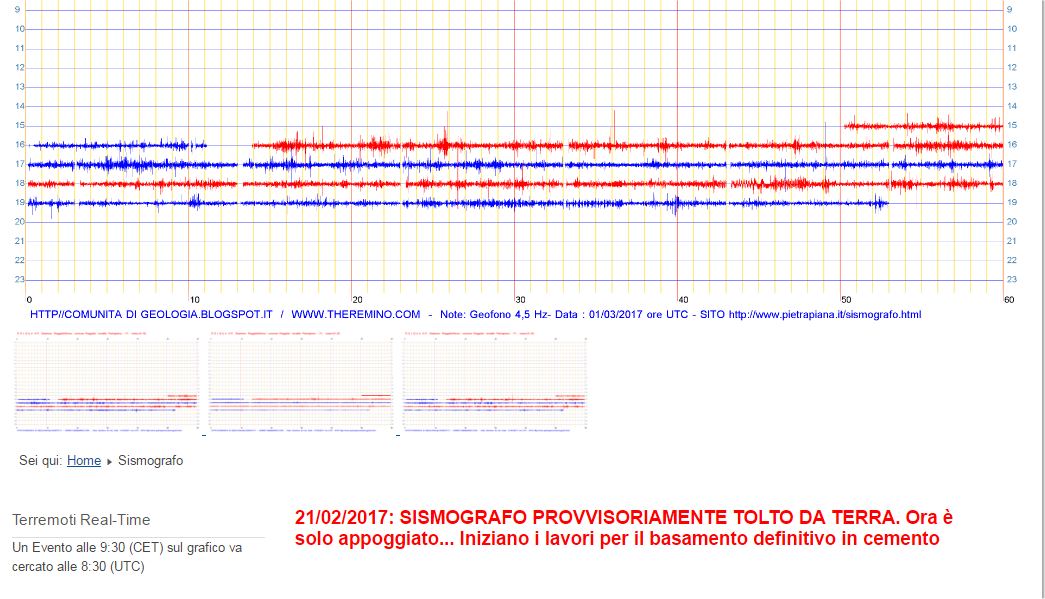

Ho preso l'immagine che presentano ora:

http://www.energialternativa.info/public/newforum/ForumEA/Q/SitoPietrapianaSismogramma.jpg



Non mi sembra sia stabile...ma noto che stanno facendo lavori in corso ...e sembra che il sensore sia solo poggiato in attesa del basamento.
Prima di fare confronti ...occorre capire dove e come mettono il loro geofono per prendere spunto per il tuo geofono...per me!
Cmq puoi sempre,provare con il theremino, tanto il geofono lo hai...in questo modo possiamo fare anche confronti e farti dare delle dritte per quanto riguarda il posizionamento!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 01/03/2017 22:43:15

si il sito e quello, e se vai in galleria ci sono foto sia dei eventi che del sismografo e in grosso modo ho capito come sarà messo

ho pensato di prendere il Theremino ma non lo trovo da nessuna parte, su ebay hanno disponibile soltanto il ADC



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 01/03/2017 23:07:09

pero scusa....come si fa vedere un 1.7 a 200km con questa postazione

http://www.energialternativa.info/public/newforum/ForumEA/Q/untitled.png
