Asciugatrice Whirlpool AZA HP 7150 errore F03
FinePagina

BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3036

Stato:



Inviato il: 14/06/2017 13:49:54

CITAZIONE (calcola, 14/06/2017 13:26:52 ) Discussione.php?214656&1#MSG14

Sicuramente avrai controllato e pulito i piedini del microcontrollore, nella mia erano in corto per la polvere umida depositata.

La barretta in acciaio, probabilmente è una resistenza variabile in funzione all'umidità, io proverei a sostituirla con un trimmer, ma solo per escludere la rottura del sensore.

Non ho mai smontato un'asciugatrice ma, a logica, secondo me non si tratta di una resistenza: secondo me è una barretta di acciaio fatta così perchè non deve ossidarsi, tra lei e il cestello di acciaio (o altro elemento di acciaio) viene misurata la resistenza "dell'aria" influenzata dall'umidità residua.
La misura, ad esempio, potrebbe essere effettuata in continua o con metodi più sofisticati (capacitivi, induttivi, etc.).

Ma è solo supposizione...

Elix



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



RAUNARDE
GigaWatt


Gruppo:Utente
Messaggi:1102

Stato:



Inviato il: 14/06/2017 14:09:52

il sensore è una barretta di acciaio inox (non magnetica comunque) e con un polo solo, l'altro polo di riferimento sulla centralina è collegato a massa attraverso la carcassa dell'asciugatrice



calcola
GigaWatt


Gruppo:Utente
Messaggi:4343

Stato:



Inviato il: 14/06/2017 15:53:57

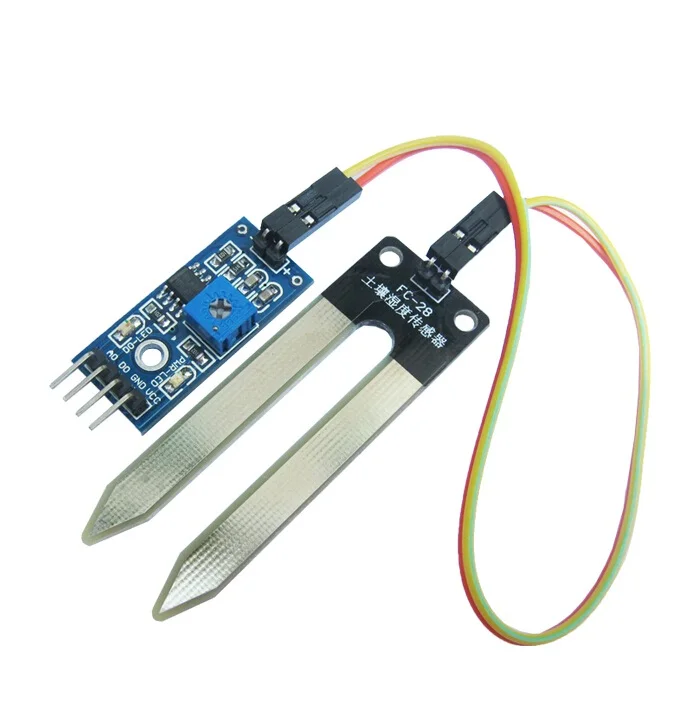

Secondo me è sempre un sistema che misura una resistenza o il suo inverso, tipo quelle schedine che usano per misurare l'umidità come questahttps://ae01.alicdn.com/kf/HTB1jiXoOVXXXXbcapXXq6xXFXXXU/4-Pin-Soil-font-b-hygrometer-b-font-detection-module-sensor-for-font-b-arduino-b.jpg
i componenti saranno inglobati nella scheda, la barretta in acciaio è il sensore



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



calcola
GigaWatt


Gruppo:Utente
Messaggi:4343

Stato:



Inviato il: 14/06/2017 16:00:40

così con il fotodiodo misurano la luminosità. ma ci sono anche con una fotoresistenza, sensore calore... sono molto versatili. La scheda della mia lava-asciuga è sempre basata su ATMEGA, alla fine è sempre ...
https://ae01.alicdn.com/kf/HTB1X3f7PXXXXXbjXVXXq6xXFXXXM/New-Electric-4-PIN-A-Raggi-Infrarossi-Sensore-di-Luce-Fotoresistenza-Modulo-Per-Arduino-51-AVR.jpg



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



farstar1965

Avatar
KiloWatt


Gruppo:Utente
Messaggi:293

Stato:



Inviato il: 15/06/2017 08:25:54

I sensori che conosco io sono:
Due barrette metalliche posizionate sulla plastica anteriore dopo il filtro aria nella parte anteriore del cestello. Oppure un contatto posizionato nella parte posteriore del cestello coassiale con i cuscinetti e l'altro realizzato con contatti striscianti nella parte anteriore del cestello ( praticamente tutto il cestello fa da sensore).



---------------
Più impari più ti rendi conto di quanto sei ignorante.



RAUNARDE
GigaWatt


Gruppo:Utente
Messaggi:1102

Stato:



Inviato il: 15/06/2017 15:29:36

la mia ha una barretta metallica appena dentro l'oblò subito dopo il filtro aria dentro al cestello sulla parte anteriore del pannello a 3 cm dal bordo del cestello.



calcola
GigaWatt


Gruppo:Utente
Messaggi:4343

Stato:



Inviato il: 16/06/2017 07:39:47

Si, ma le barrette o altro non sono i sensori, sono solo gli elettrodi che permettono al comparatore o ad altro circuito di leggere l'umidità dell'aria. L'aria secca ha una bassa conduttanza, la conduttanza aumenta proporzionalmente all'umidità. La conduttanza è l'inverso della resistenza, ma queste cose sono sicuramente a voi note.

Volendo verificare se è rotto l'elettrodo o il circuito di lettura, si potrebbe inserire al posto degli elettrodi una resistenza variabile e vedere se parte.

Non sappiamo quanto deve essere il valore della resistenza che il software si attende per avviare un ciclo di asciugatura, conoscendolo la verifica è banale, non avendo il dato occorre procedere per tentativi ed è più difficile, ma se si ha tempo è un tentativo che si può fare.

Per inciso uso tale sistema per ingannare la centralina del fuoristrada circa la temperatura dell'acqua e funziona.



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



RAUNARDE
GigaWatt


Gruppo:Utente
Messaggi:1102

Stato:



Inviato il: 16/06/2017 09:54:01

beh posso provare, ho l'asciugatrice eviscerata.
parto con un lineare multigiri da 10Mohm e vedo, ma secondo me è saltato o l'accoppiatore ottico o altro sulla centralina, ma essendo in SMD ho difficoltà a smontare e leggere i vari valori dei componenti. la continuità comunque dalla barretta al circuito stampato c'è



farstar1965

Avatar
KiloWatt


Gruppo:Utente
Messaggi:293

Stato:



Inviato il: 16/06/2017 11:41:11

Dovrebbero essere 2 poli e solitamente se non sono 2 barrette il secondo è collegato nella parte posteriore del cestello, al centro dove c'è il cuscinetto.
Si vede senza smontare niente tranne eventualmente un coperchietto.



Modificato da farstar1965 - 16/06/2017, 11:46:52


---------------
Più impari più ti rendi conto di quanto sei ignorante.



RAUNARDE
GigaWatt


Gruppo:Utente
Messaggi:1102

Stato:



Inviato il: 16/06/2017 14:04:40

si si la continuità fino alla scheda dei due contatti c'è, una è attaccata alla massa e quindi cestello anche , l'altro subito dietro al filtro sull'oblò. e comunque continuità elettrica c'è.



RAUNARDE
GigaWatt


Gruppo:Utente
Messaggi:1102

Stato:



Inviato il: 28/06/2017 10:39:02

Arrivata nuova centralina, sostituita la vecchia, ora tutto funziona perfettamente.

Visto che per buttare la vecchia scheda sono sempre in tempo, provo a riparala, come integrati legati all'errore che mi dava sul sensore di umidità ci sono un doppio operazionale (Lm358) ed un fotoaccoppiatore 817, ora vedo dove trovarli a buon mercato perchè per 1 € di costo del materiale mi costa 9€ di spedizione tramite TME.eu, cerco in qualche negozio di elettronica se li trovo a buon mercato.
Poi dovrò divertirmi a saldarli, sono SMD...

vi terrò aggiornati



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3036

Stato:



Inviato il: 28/06/2017 12:23:03



---------------
C'è un limite al fai da te ???
