progettare geofono
FinePagina

qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9160

Stato:



Inviato il: 20/08/2018 22:58:24

grafico del valore di B normale ad una linea che passa in mezzo al gap

N.B. ad 1T ci arriva solo un centro di ricerca



Immagine Allegata: a1Tciriescesololanasa.png

ForumEA/T/a1Tciriescesololanasa.png



---------------
Al peggio non esiste limite



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9160

Stato:



Inviato il: 20/08/2018 23:15:44

il disegno femm



Immagine Allegata: femm.png

ForumEA/T/femm.png



---------------
Al peggio non esiste limite



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5819

Stato:



Inviato il: 21/08/2018 00:32:00

Prof, ma tu intendi qualcosa del genere?

http://www.energialternativa.info/Public/NewForum/ForumEA/t/GeofonoABobinaQQ.png
Dove l'ambaradam è fermo e la bobina si muove (come da frecce) appesa agli 8 fili???
Peso della rame più supporto di quanto deve essere?



Modificato da Bolle - 21/08/2018, 00:48:33


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9160

Stato:



Inviato il: 21/08/2018 16:45:28

e così, le due bobine hanno uno spessore di 2mm e altezza 8mm sono inantiserie per i campi esterni comuni e in serie per i movimenti



Immagine Allegata: circuito.png

ForumEA/T/circuito.png



---------------
Al peggio non esiste limite



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9160

Stato:



Inviato il: 21/08/2018 16:48:51

il supporto leggerissomo collegato con fili rigidi al supporto esterno in fili oppure fare molle a lamelle sottili leggere da tenere dentro

unsomma diventa difficile per un obbista costruirlo , forse è meglio ingrandirlo



---------------
Al peggio non esiste limite



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5819

Stato:



Inviato il: 21/08/2018 17:27:34

CITAZIONE (qqcreafis, 21/08/2018 16:45:28 ) Discussione.php?214738&29#MSG430

le due bobine hanno...

ok



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9160

Stato:



Inviato il: 22/08/2018 15:19:07

azz ho visto il modello ion m4 (10 hz)ha un magnete cilindrico a sezione massima rettangolare

allora ne simulo anche io uno a diametro 3 h 3 cm e due laterali da diametro 3 , h 1,5 cm

aumento il gap a 4mm per avere margini migliori


comunque è solo un lavoro di precisione meccanica per il resto 0


ok simulo



---------------
Al peggio non esiste limite



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9160

Stato:



Inviato il: 22/08/2018 15:48:05

azzazzazzzzzzz

P.T. ma molto porca proprio molto il più possibile

a questo punto la Nasa ha aperto una palpedra di scatto (solo una purtroppo)

con un N40 si 0,92 T in un gap da 3mm (e con un n52 ???)

un sensore di questo tipo ben fato potrebbe avere un valore commerciale di 1000€ ed un valore di costruzione di 100 o meno

una dittarella di elettromeccanica di precisione potrebbe facilmente costruirlo



Immagine Allegata: extra.png

ForumEA/T/extra.png



---------------
Al peggio non esiste limite



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5819

Stato:



Inviato il: 22/08/2018 18:39:23

CITAZIONE (qqcreafis, 22/08/2018 15:48:05 ) Discussione.php?214738&29#MSG434

a
con un N40 si 0,92 T

Sicuro?? quasi un tesla???



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9160

Stato:



Inviato il: 23/08/2018 00:03:28

si quasi 1 tesla, ci sono tre grossi magneti contrapposti il c entrale 3X3 cm(diametro,altezza)i due laterale 3X1,5cm



il flusso tende ad uscire dai poli di ferro lateralmente e i magneti hanno poco B interno e questo è un buon segno

quindi tendenzialmente si cancella il campo verticale e si incentiva quello radiale



---------------
Al peggio non esiste limite



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9160

Stato:



Inviato il: 23/08/2018 00:56:10

si arriva a 1,2 T con diametri di 4cm

domani posto i barbatrucchi del m4 (10Hz) e dell' M6 (4,5Hz)



---------------
Al peggio non esiste limite



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5819

Stato:



Inviato il: 23/08/2018 16:57:36

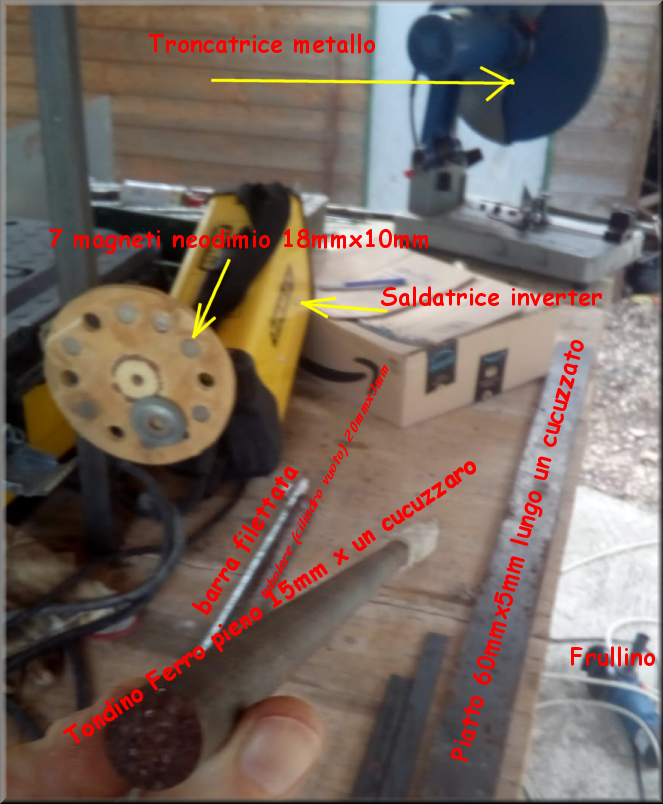

Operativooooo

http://www.energialternativa.info/public/newforum/ForumEA/T/Operativo.png



mi discosterò un pelino dal progetto ...appena appena ma intanto buttiamo giù qualcosa



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5819

Stato:



Inviato il: 23/08/2018 17:36:00

Questo è quello che si può fare al volo...
CANCELLATA LA VERSIONE BOCCIATA PER NON CREARE CASINI
la struttura si dovrebbe autosostenere, cioè ci pensano i magneti . Si possono spostare le pareti per avvicinare il più possibile alla bobina...senza effettuare nessuna saldatura.

PS1: Prof, non mi chiedere da quanti tesla sono i magneti che non lo so ...speriamo che i 5 mm non saturino...altrimenti ...no fa niente


PS2:Si possono raddoppiare i piatti e le pareti...


PS3: Vedi se misure ti piacciono che la troncatrice scalpita...



Modificato da Bolle - 23/08/2018, 20:30:30


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9160

Stato:



Inviato il: 23/08/2018 18:30:35

vabbè facciamo una variante,ma non così

il ferro è al posto del magnete e viceversa anchecome dimensioni

vabbè scarico scketch up e ti faccio n disegno



Modificato da qqcreafis - 23/08/2018, 19:26:29


---------------
Al peggio non esiste limite



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5819

Stato:



Inviato il: 23/08/2018 20:26:14

CITAZIONE (qqcreafis, 23/08/2018 18:30:35 ) Discussione.php?214738&29#MSG441

vabbè facciamo una variante,ma non così

il ferro è al posto del magnete e viceversa anchecome dimensioni

vabbè scarico scketch up e ti faccio n disegno

Cavolo...te ne accorgi subito

Lo rifaccio io...impiego poco...va bene così?

Però c'è un problema il diametro del ferro è più piccolo dei magneti

Si perderà molto?!?!?! Gli manca il dentino
Cosa dici?

http://www.energialternativa.info/public/newforum/ForumEA/T/GeofonoQQ2.png



Modificato da Bolle - 23/08/2018, 20:58:02


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
