Avviare manualmente ventola di uno split di climatizzatore
FinePagina

ITA815

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5434

Stato:



Inviato il: 05/05/2018 14:56:14

CITAZIONE (sabin, 04/05/2018 20:27:47 ) Discussione.php?215162&6#MSG89

CITAZIONE (ITA815, 04/05/2018 15:30:18 ) Discussione.php?215162&6#MSG86
Il clima sta girando da parecchie ore.
Si accende e si spegne regolarmente.
Del ghiaccio sulle serpentine non se ne forma da nessuna parte.....

Il ghiaccio si potrebbe formare se il flusso dell'aria non è sufficiente a smaltire il freddo dalle griglie, basta tenere pulita la rete che fa da filtro.

D'accordo ... terrò d' occhio le serpentine e poi ti saprò dire.



ITA815

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5434

Stato:



Inviato il: 05/05/2018 15:02:01

CITAZIONE (AlessandroT, 04/05/2018 18:47:27 ) Discussione.php?215162&6#MSG88

Ita anche io ti ringrazio per le idee semplici ma ingegnose e come te sono Dell idea che nei nuovi clima c è troppa elettronica, questo che hai realizzato è come un mulo che non si ferma mai.Faccine/Smileys_0073.gif

Spero anche io che non si fermi mai ... almeno ho un clima che sebbene lavori da 12 anni va ancora bene.
Per quelli saltati ora vediamo come lavorano ... al momento al motore della ventola dello split arrivano 150 volt.
Ho messo 2 resistenze, da 1K a 20 watt l' una, in parallelo e in questa configurazione hanno 500 ohm ... scaldano un tantino ... lunedì ne vado a prendere 4 da 2K ohm sempre da 20 watt l' una e le metto tutte in parallelo per fare i 500 ohm ... dovrebbero scaldare molto meno ... poi ve lo dirò.



ITA815

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5434

Stato:



Inviato il: 05/05/2018 15:10:00

A proposito ... questa mattina ho provato il clima in modalità riscaldamento ... fa un caldo impressionante ... la temperatura ambiente, sia in cucina che in soggiorno (circa 40 metri quadri), è passata da 22 gradi a 26 gradi in 15 minuti.



ITA815

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5434

Stato:



Inviato il: 18/06/2018 10:42:24

Dopo più di un mese di funzionamento tutto procede regolarmente.
Nessun problema di alcun tipo.
Mia moglie un giorno si era sbagliata a regolare il termostato portando nella funzione notte ... la temperatura sulla funzione notte era impostata di fabbrica a 17 gradi.
E' venuta in garage lamentandosi che faceva freddo in casa ... fuori avevamo 34 gradi e in casa ce ne stavano 20 di gradi.
Ho controllato e ho visto che era in funzione notte ... allora ho regolato la temperatura della funzione notte uguale alla funzione giorno ... in questo modo non ci sono più equivoci.
Comunque è andato per ore in continuo senza alcun problema.
Più avanti preparo lo stesso quadretto per il secondo condizionatore dove anche esso ha le stesse schede saltate (è identico all' altro che ho fatto partire con il quadretto nuovo) e poi lo monto.



Modificato da ITA815 - 18/06/2018, 10:46:21


AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3255

Stato:



Inviato il: 18/06/2018 11:26:33

Bravo ita evviva il fai da te Faccine/Smileys_0003.gif



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24



ITA815

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5434

Stato:



Inviato il: 29/06/2018 11:22:21

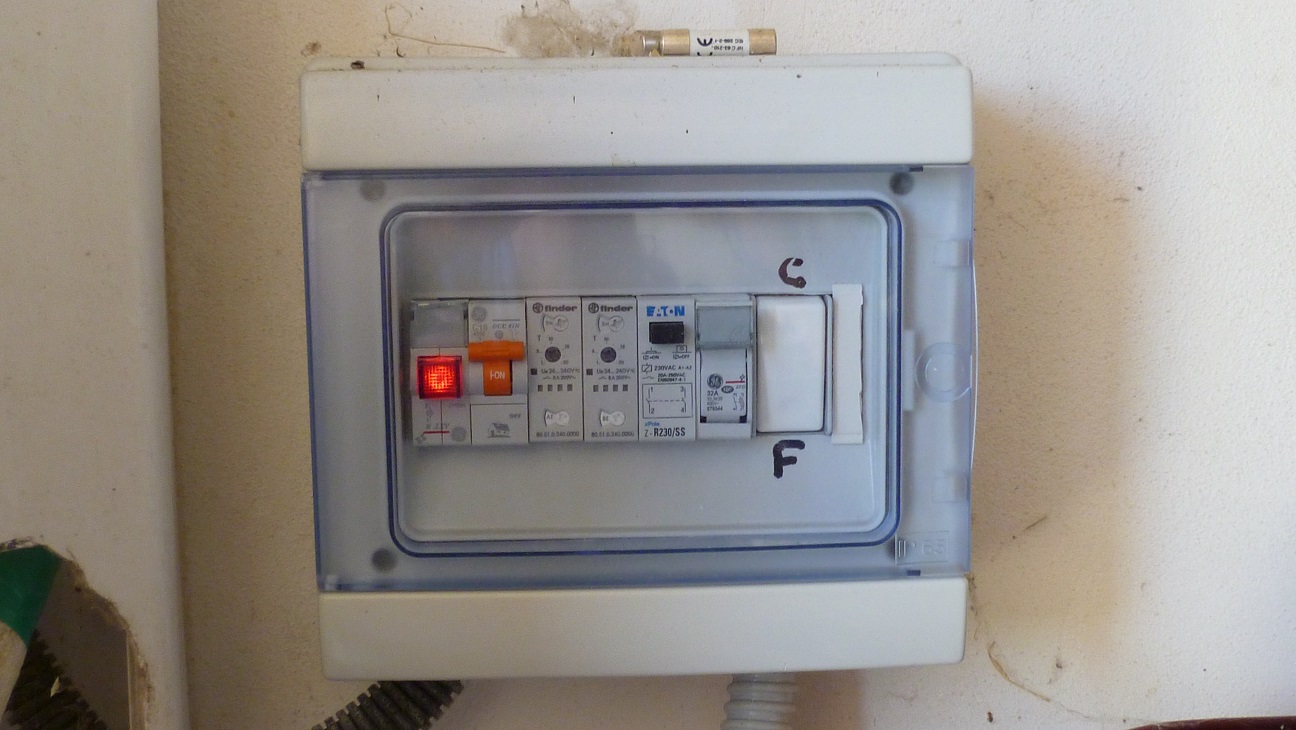

Ho ultimato il quadro di comando del clima.



Immagine Allegata: Quadro di comando del clima.jpg

ForumEA/T/Quadro di comando del clima.jpg



AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3255

Stato:



Inviato il: 30/06/2018 14:58:50

Bravo ita semplice e funzionale!Faccine/Smileys_0003.gif



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24



ITA815

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5434

Stato:



Inviato il: 01/07/2018 09:24:21

Ora mi rimane solo da collegare in parallelo le 2 unità esterne, smontare il condensatore dalla scheda elettronica bruciata e fare lo stesso lavoro sulla ventola dello split ... il materiale ci sta tutto ... mi deve venire solo la voglia di farlo.
Il fatto è che il secondo split è nella camera da letto degli ospiti ... per cui non è che abbia una grande fretta di sistemarlo.



Razzetto
milliWatt


Gruppo:Utente
Messaggi:8

Stato:



Inviato il: 03/07/2019 08:25:38

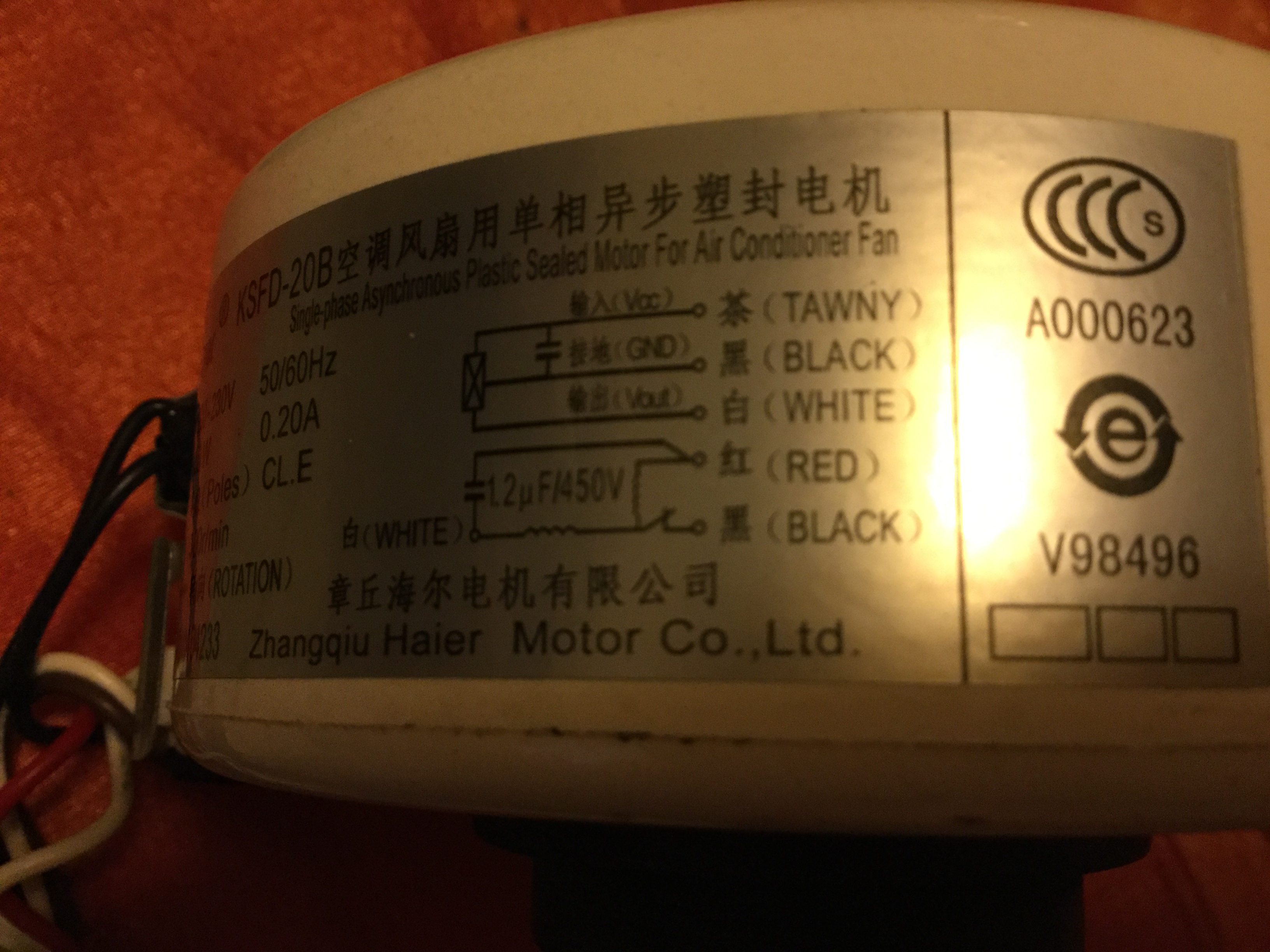

Innanzitutto, mi presento, sono Razzetto, amo aggiustarmi le cose da me è fare, provare a risparmiare. Vi chiedo se fosse possibile collegare direttamente il motorino in foto alla 220volt per usarlo come ventola a velocità fissa.
Grazie in anticipo.c



Immagine Allegata: 4D8F31C6-A447-4D9B-9D3C-B6BBA07CF58B.jpeg

ForumEA/U/4D8F31C6-A447-4D9B-9D3C-B6BBA07CF58B.jpeg


Scarica allegato




AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3255

Stato:



Inviato il: 03/07/2019 10:36:46

Collegando il rosso alla fase e il neutro al neutro dovrebbe funzionare, questi 2 fili dovrebbero essere quelli più spessi, gli altri 3 più fini I quali dovrebbero essere quelli di controllo. Prova e facci sapere, non dovrebbe scoppiare nulla ma stai sempre attento a lavorare con la 220v.
Comunque piacere di conoscerti razzetto



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24



Razzetto
milliWatt


Gruppo:Utente
Messaggi:8

Stato:



Inviato il: 03/07/2019 14:11:08

CITAZIONE (AlessandroT, 03/07/2019 10:36:46 ) Discussione.php?215162&7#MSG99

Collegando il rosso alla fase e il neutro al neutro dovrebbe funzionare, questi 2 fili dovrebbero essere quelli più spessi, gli altri 3 più fini I quali dovrebbero essere quelli di controllo. Prova e facci sapere, non dovrebbe scoppiare nulla ma stai sempre attento a lavorare con la 220v.
Comunque piacere di conoscerti razzetto

Innanzitutto grazie d avermi risposto, in questo periodo poi è difficilissimo!, ti volevo puntualizzare che i fili sono tutti della stessa dimensione, poi non ho capito bene il filo neutro con il neutro?, che colore?.
Io ho su una spinetta (nero/bianco/rosso), mentre sull’altro spinetta (nero/bianco/marrone).
Se mi dici quali fili collegare per farlo girare con velocità fissa, lo provo immediatamente. Grazie



AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3255

Stato:



Inviato il: 03/07/2019 14:22:08

Ah scusa il neutro al nero, leggendo lo schema che hai postato pensavo che avessi 5 filo, in ogni caso controlla se il nero di una spinetta è in comune con l altra, prendi un multimetro e vedi se c è continuità. Se c è continuità, prendi un nero e il rosso, dallo schema si vede che il nero è il rosso vanno ad un motore, infatti c è anche un condensatore che serve per dare un altra fase al motore. Comunque manda qualche altra foto del motore e assicurati che non ci Sia qualche filo più spesso.



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24



Claudio

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:7441

Stato:



Inviato il: 03/07/2019 16:50:08

Dallo schema è un asincrono con condensa.
Red neutro, Blak fase, ma ci deve essere il condensatore da 1.2mF 450V fra Bianco e Rosso, gli altri 3 fili c'è scritto Vcc, Ground e VOut strano, potrebbe essere un controllo elettronico fatto dalla sceda del clima.

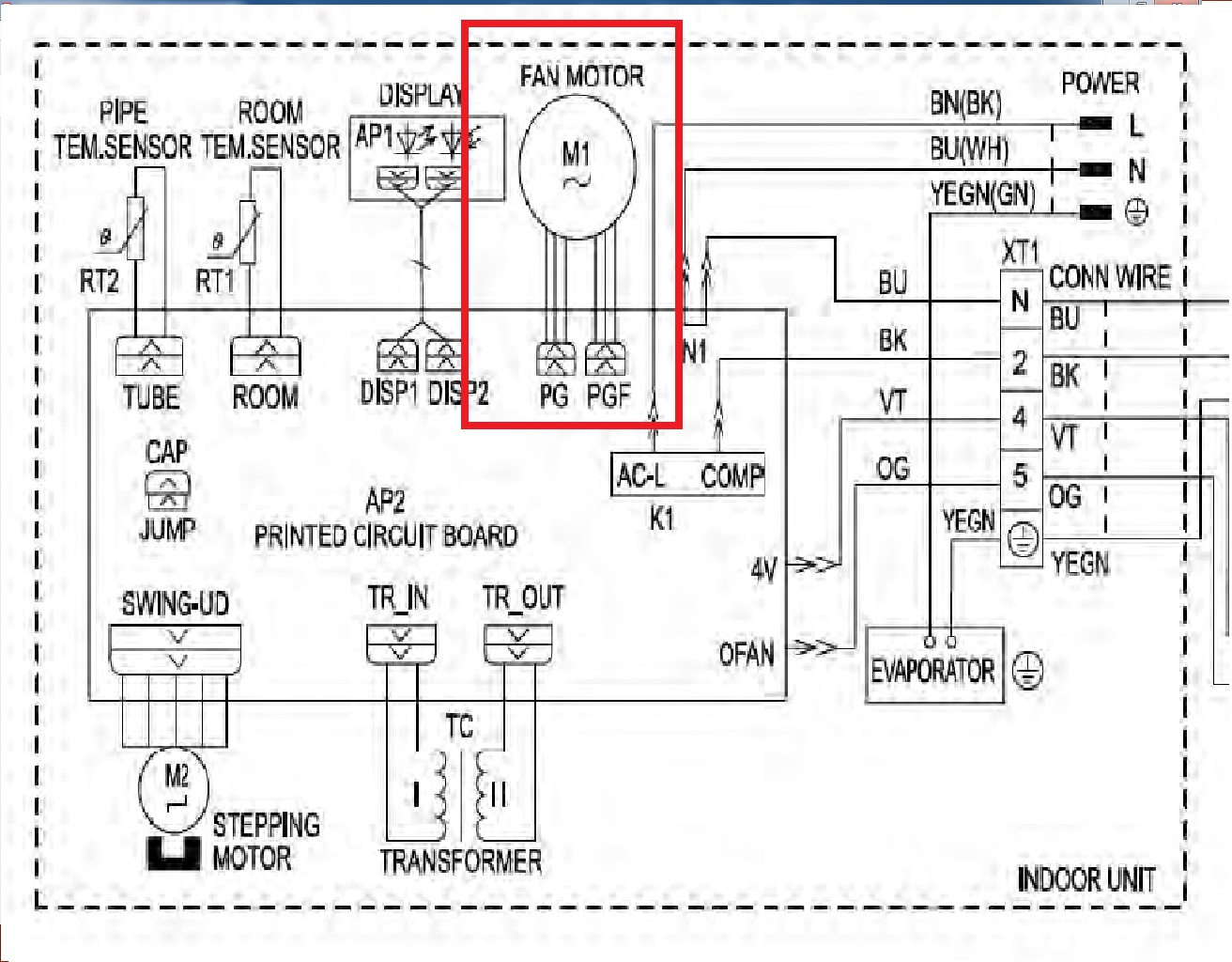

Questo lo schema del mio, ha 2 connettori che vanno alla scheda 6 fili



Immagine Allegata: Razzetto.jpg

ForumEA/U/Razzetto.jpg



---------------
Inverter PIP4048MS, 5250W pannelli, 500A Bat.



Razzetto
milliWatt


Gruppo:Utente
Messaggi:8

Stato:



Inviato il: 03/07/2019 18:05:48

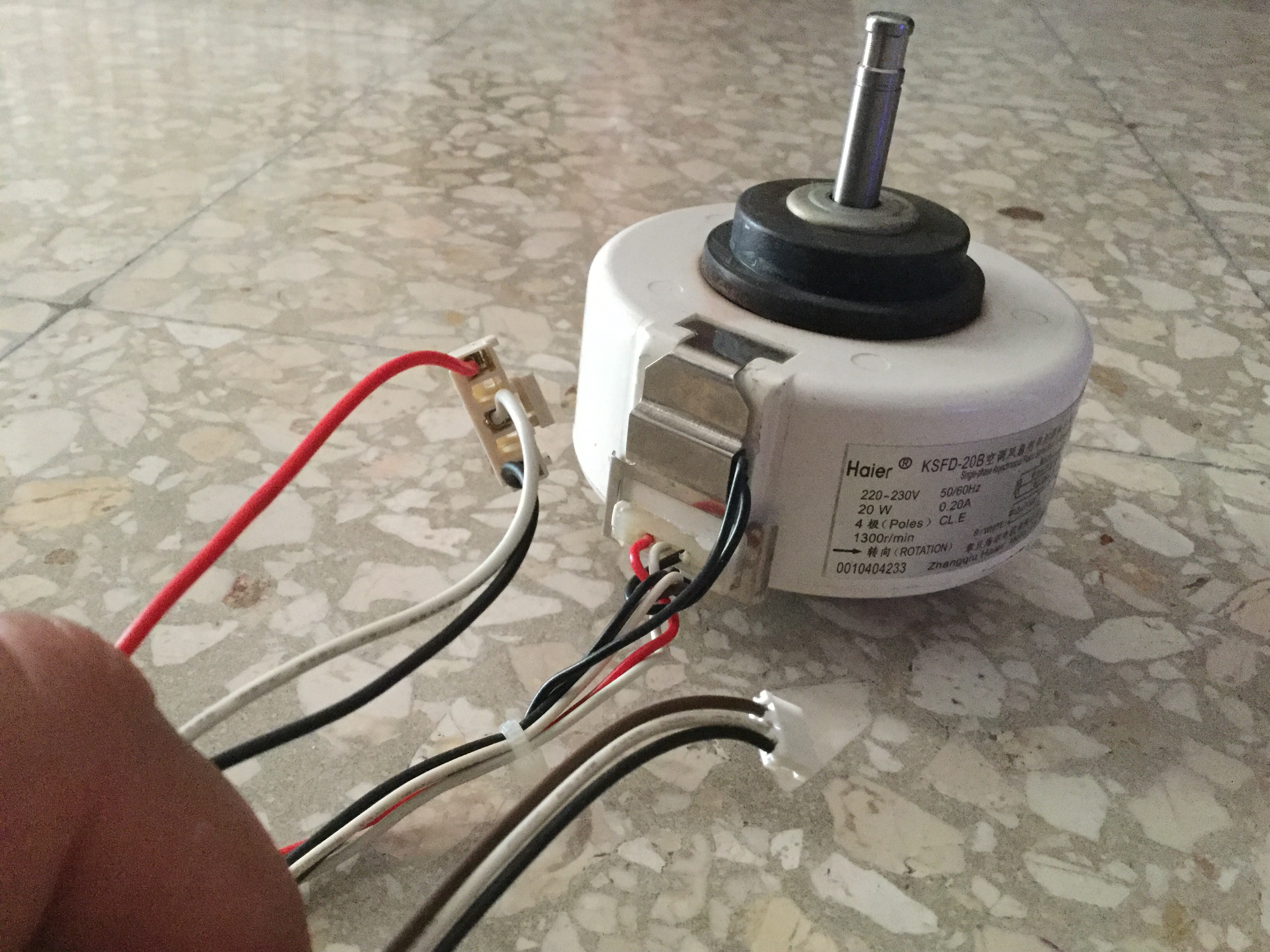

Questa va bene?. In serata ci provo.😳



Immagine Allegata: image.jpg

ForumEA/U/image_5.jpg



AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3255

Stato:



Inviato il: 03/07/2019 19:57:03

Il condensatore sta sotto la lamella, controlla che sia questo, quindi dovresti portare la fase al nero e al rosso e il neutro al bianco.



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24
