misura di precisione di induttanza
FinePagina

qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 04/05/2018 22:06:01

come misurare l'induttanza con precisione estrema????

una possible situazione è usare un ponte in RF

ad es di Owen, qualcuno ha esperienza specifica



Modificato da qqcreafis - 04/05/2018, 22:09:49


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 05/05/2018 10:35:58

Cosa intendi per "precisione estrema"???
Tipo 1,785 μH??? ?
Per esperienza personale la strada più semplice è cercare qualcuno che ha uno strumento adatto, farlo in casa è spesso più impreciso/indeterminato/costoso: tutte le volte che cerco componenti fuori dal comune i costi salgono esponenzialmente, inoltre c'è sempre il problema della taratura, indispensabile in una misura di precisione...



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 05/05/2018 16:15:01

chiederei a qq , oltre a quale precisione gli serve (a quante cifre significative) anche in quale applicazione vuole usare questa induttanza di precisione.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 05/05/2018 22:58:55

in realtà non si vuole misurare un valore ma "rilevare" una piccolissima variazione

un'idea è mandare in equilibrio il ponte amplificare il piu possibile

il problema è che un ponte in alternata in equilibrio non ci va mai e quindi si può amplificare poco

altro problema ci vuole una forma d'onda perfettamente sinusoidale



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 05/05/2018 23:37:56

CITAZIONE (BellaEli, 05/05/2018 10:35:58 ) Discussione.php?215174&1#MSG1

Cosa intendi per "precisione estrema"???

Ma guarda chi c'è...è riapparuto!!!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 05/05/2018 23:57:28

notare la particolare disposizione della massa



Immagine Allegata: marte.png

ForumEA/S/marte.png



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 06/05/2018 00:12:09

in prima approx dovrebbe andare in equilibrio per qualunque frequenza

nella realtà ci sono capacità parassite

e l'annullamento dipende dalla frequenza

quindi il sistema mi cancella il 500KHz ma non le armoniche superiori...



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 07/05/2018 17:23:16

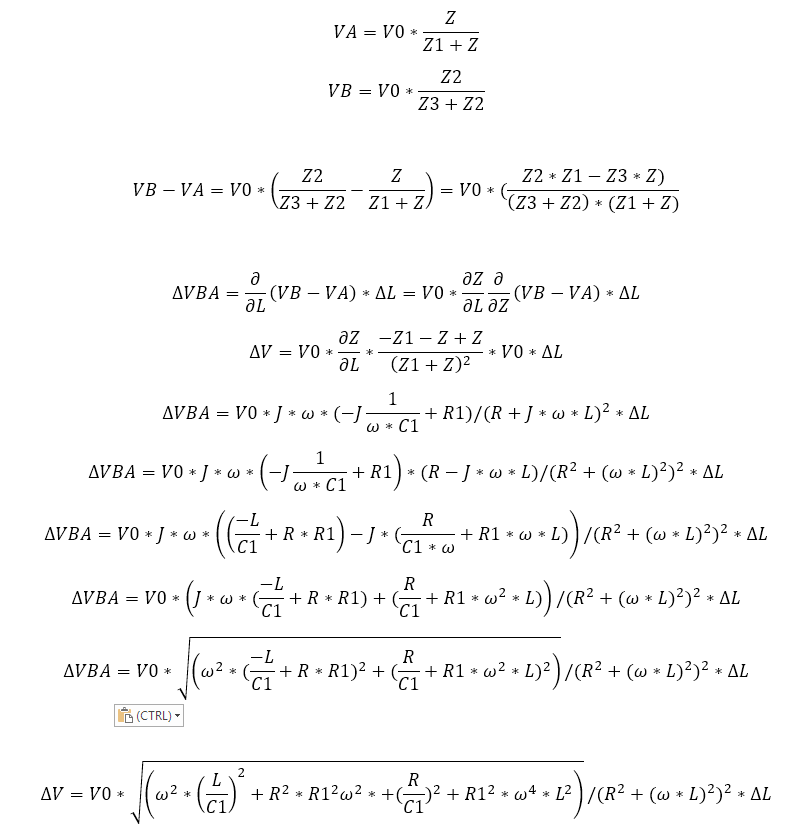

beccatevi sta mazzata

http://www.energialternativa.info/public/newforum/ForumEA/S/zetaeta_1.png

Scarica allegato




Modificato da qqcreafis - 07/05/2018, 22:19:25


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 08/05/2018 20:10:24

Sicuramente la strada è quella giusta, ovvero utilizzare un ponte, quale ponte usare dipende da cosa vuoi misurare...


In questo documento:

http://www.docente.unicas.it/useruploads/000427/files/11._ponti_in_alternata.pdf

c'è una sorta di riepilogo delle varie alternative...



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 08/05/2018 22:02:51

giusto bene benissimo ho intenzione di usare il ponte tra qualche centinaio di kHz. La bobina è grande, un loop di 1m di diametro almeno, quindi la sua capacità non può essere trascurabile , quindi non può avere una capacità trascurabile, ed infatti il segnale si minimizza ad una certa frequenza e compare la frequenza doppia .

quindi allora non Owen ma la successiva quella per la capacità con l'induttanza , il ponte di Maxwell



Modificato da qqcreafis - 08/05/2018, 22:27:54


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 09/05/2018 08:23:51

ma insomma, non ci puoi dire che cos'è?
è un metal detector?



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 09/05/2018 09:03:48

anche



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 09/05/2018 22:36:20

no il ponte di maxwell confronta una impedenza con il valore di capacità ed il punto di equilibrio dipende dalla frequenza



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 09/05/2018 22:58:29

quindi uno dei problemi è riuscire ad avere una f perfettamente sinosuidale



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 10/05/2018 00:26:48

No, no...

Da wiki:


CITAZIONE

Il Ponte di Maxwell presenta delle caratteristiche tali da renderlo ottimale per la misura di elementi induttivi. In particolare il ponte in questione non presenta dipendenze dalla frequenza utilizzata nella misura del valore di induttanza e inoltre permette di ricavare anche la misura della resistenza interna del componente induttivo.


In realtà, se osservi con attenzione:

http://www.energialternativa.info/public/newforum/ForumEA/S/220px-Ponte_di_Maxwell_1.jpg



Se la frequenza aumenta, ad esempio, la L conduce di meno, quindi la tensione sul nodo tra R1 e R4 tenderà a diminuire ma C conduce di più e, di conseguenza, anche la tensione sul nodo R2 è R3 scenderà, tenendo il ponte in equilibrio a prescindere dalla frequenza...

A pag. 8 del documento che ho allegato ieri viene meglio descritto il ponte di Maxwell.



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!
