Turbina eolica air force1
FinePagina

lupocattivo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1650

Stato:



Inviato il: 31/07/2019 20:26:04

CITAZIONE (Diego84, 31/07/2019 18:47:46 ) Discussione.php?215738&10#MSG158


...che mi segnava con l'anemometro è arrivato a 26 metri al secondo...


Io per scrupolo terrei sotto controllo l'anemometro.
Se ti segnalava un vento di TEMPESTA (89 - 102 Km/h) e non ti sono volate le tegole non mi ispirerebbe fiducia!

Se hai l'anemometro "ottimista" allora si spiega anche perche' limitava la velocita' e fermava tutto!
Se non ricordo male, alla centralina arriva il cavo di controllo con i 4 fili e la presa RJ11 (quella tipo del telefono)

Purtroppo i dati del vento per il giorno 28 luglio non sono riuscito a trovarli.
Ho provato con il servizio meteomare dell'aeronautica militare, ma i dati li... VENDONO!!! (25 €)

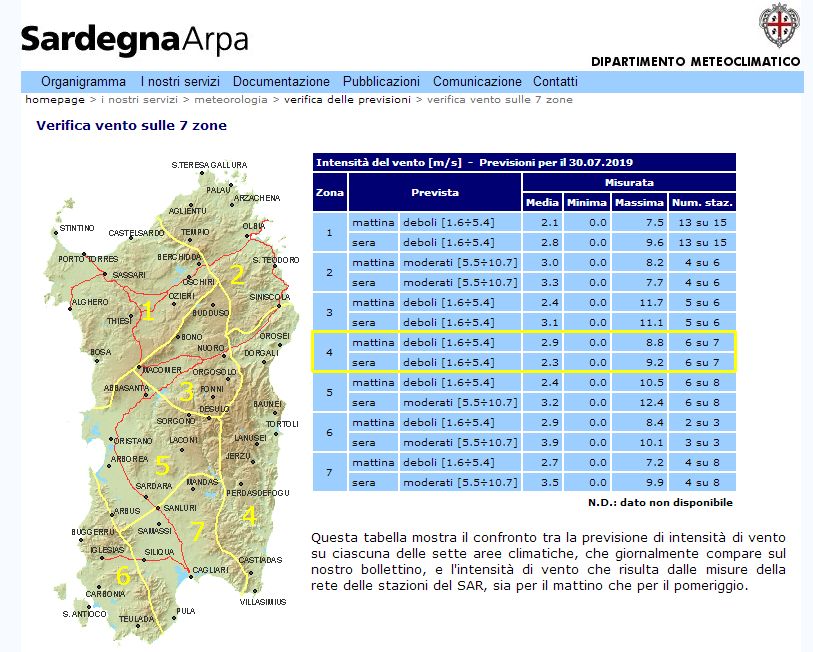

Ti lascio il link dell' ARPAS dove puoi leggere le previsioni con i valori medi minimi e massimi previsti e verificati.

per accedere clicca la foto


http://www.energialternativa.info/public/newforum/ForumEA/U/Previsione1agosto-2.jpg

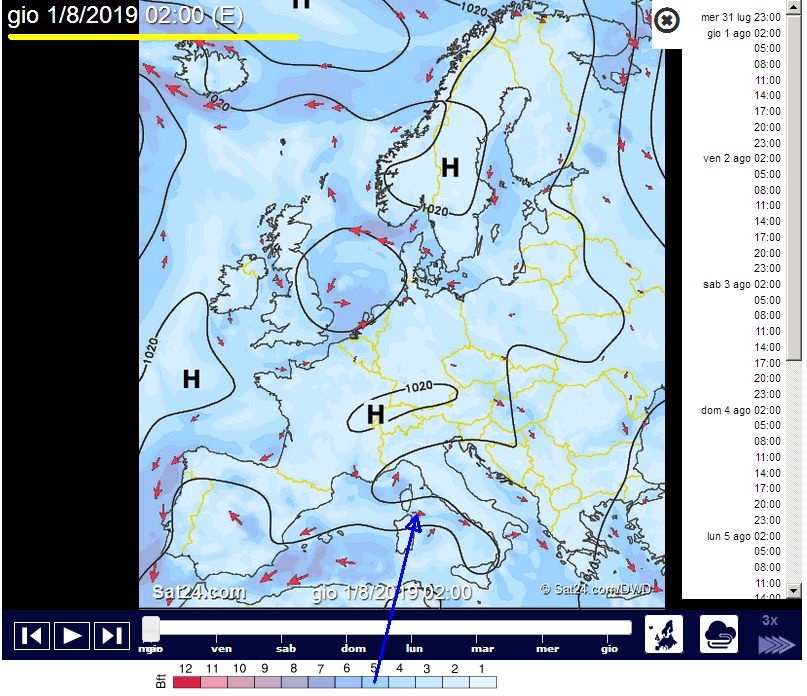

Un sito piu' semplice potrebbe essere questo ( click immagine per aprire)

http://www.energialternativa.info/public/newforum/ForumEA/U/Previsione1agosto.jpg



Per avere un'idea della forza del vento prevista occorre guardare la lunghezza delle frecce ed il colore della zona di riferimento (da azzurrino a rosso) e leggere il valore riferito alla scala di Beaufort.

In questo esempio, alle bocche di Bonifacio rileviamo BFT 5 = brezza tesa.



Modificato da lupocattivo - 31/07/2019, 20:41:48


Diego84
KiloWatt


Gruppo:Utente
Messaggi:130

Stato:



Inviato il: 31/07/2019 22:12:02

Io avevo visto sul meteo.it e il giorno segnava 48km/h cmq prima voglio vedere se riesco a farlo funzionare nuovamente mi sta rompendo le scatole abbastanza questo eolico pensavo fosse fatto meglio e che desse meno problemi invece è più fel che altro...



Diego84
KiloWatt


Gruppo:Utente
Messaggi:130

Stato:



Inviato il: 02/08/2019 13:47:49

Ciao a tutti ho sganciato i tre fili che scendono dall'eolico quindi è sfollato ma nn gira ho controllato l'interruttore manuale e funziona e dalla centralina si è acceso nuovamente il sensore che dice che la pala è ok ma perché è staccata si sara' rotto il generatore? Cosa posso fare?



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2250

Stato:



Inviato il: 04/08/2019 11:24:25

Cerca un corto tra le 3 fasi dall'interruttore al generatore o i cuscinetti della pala grippati



---------------
6 Pannelli Q.CELLS Q.PEAK DUO G8 350W
6 Pannelli Q.CELLS Q.PEAK-G3 270W
3 Pannelli Q.CELLS Q.PEAK-G3 285W
5 Pannelli Solar Frontier SF170 CIS
Inverter PIP5048MST
Regolatore di carica 2xWRM30
Batterie:1080Ah AGM in 8 banchi
Boiler Ferroli 30l 1500w
Boiler Ariston 80l 1200w
Shelly EM Interno all'inverter misura solo produzione
Bilanciatori/equalizzatori HA02+HA12



Diego84
KiloWatt


Gruppo:Utente
Messaggi:130

Stato:



Inviato il: 04/08/2019 14:42:37

CITAZIONE (Riccardo, 04/08/2019 11:24:25 ) Discussione.php?215738&11#MSG162

Cerca un corto tra le 3 fasi dall'interruttore al generatore o i cuscinetti della pala grippati

Ho provato col tester mettendolo in continuita e mi da corto in tutte e tre le fasi ma il corto lo dava anche quando funzionava mene perche' sicuramente il rotore fa sempre continuità con lo statore cmq l'unica soluzione è smontarlo nuovamente quando avrò del tempo da dedicarle per ora sta cosi anche se sono cosciente del fatto che con forte vento posso aumentare i danni



lupocattivo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1650

Stato:



Inviato il: 04/08/2019 18:33:42

CITAZIONE (Diego84, 04/08/2019 14:42:37 ) Discussione.php?215738&11#MSG163



Ho provato col tester mettendolo in continuita'...



Queste sono le caratteristiche del tuo generatore:

CARATTERISTICHE

Dicono che e' collegato a stella (info per gli esperti) e che la resistenza linea-linea e' di 0,4 Ohm.
Con il multimetro che credo abbia una sensibilita' minima di 0,5 Ohm NON SE NE PARLA NEMMENO!
Senza ricorrere a circuiti strani l'unica cosa che mi viene in mente e' quella di alimentare una lampada alogena da 55W (faro auto) mettendo un piedino collegato con un polo della batteria (+ o - non cambia). Poi l'altro piedino della lampada collegato ad una delle tre fasi. Infine uno (qualsiasi MA SOLO UNO) degli altri due collegato all'altro polo della batteria. La lampada si accendera' (occhio che scotta!!!).
Questo circuito si chiama "partitore di tensione.

QUESTO E' UN ESEMPIO:
Si misura la tensione ai poli dell'accumulatore 12V poi ai capi della lampada ~10,5V e per finire sui due capi provenienti dall'alternatore ~1,5V.


Rlinea = 0,4 Ohm
W/V=I ---> 55 / 12 = 4,6A
V/I=R ---> 12 / 4,6 = 2,6 Ohm (Rlampada)
R lampada 2,6 + R liea 0,4 = 3,0 Ohm
Vtot / Rtot = Itot ---> 12 / 3,0 = 4,0A
Vlampada = Itot * Rlampada = 4,0 * 2,6 = 10,4V
Vlinea = Itot * Rlinea = 4,0 * 0,4 = 1,6V

Se usi una lampada piu' potente dovresti leggere un valore superiore a 1,5V

ATTENZIONE il multimetro lo usi per leggere TENSIONI (Volt) e devi rispettare le polarita'.

Se ai capi dei fili del generatore trovi meno di 1,5V e io credo sara' cosi' vuol dire che c'e' un corto circuito e forse e' scattata una "superprotezione". Se invece trovi valori superiori... Ahi ahi ahiiii il guasto con buona probabilita' e' MECCANICO.Faccine/punk.gif



Modificato da lupocattivo - 04/08/2019, 19:50:21


Claudio

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:9586

Stato:



Inviato il: 04/08/2019 20:32:23

Lupo dice che è bloccato, non gira, se non ha freni meccanici o centrifughi l'unica cosa che lo può bloccare è un cuscinetto, ma è molto molto strano come eventuale guasto.



Modificato da Claudio - 05/08/2019, 09:06:15


---------------
Inverter PIP4048MS-2014, 5250W pannelli, 500A AGM



Diego84
KiloWatt


Gruppo:Utente
Messaggi:130

Stato:



Inviato il: 04/08/2019 23:34:31

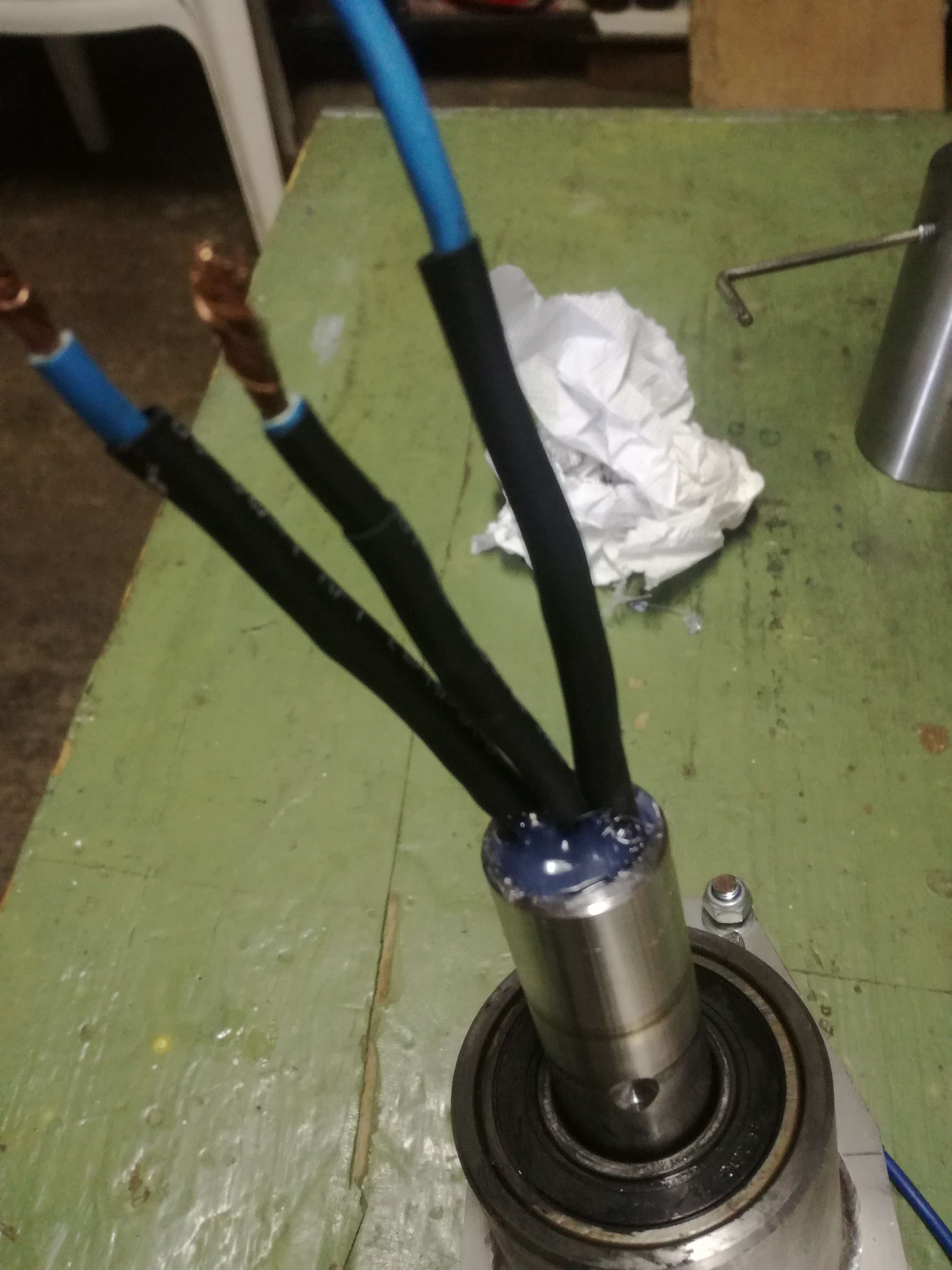

Tempo fa era successo che erano saltati i fermi che tengono la parte interna, sono due grani che vanno ad allogiare su due nicchie che erano poco pronunciate (secondo me un errore di fabricazione) e i tre fili si erano avvolti nel moto giratorio a 360 gradi.rovinando i fili e facendoli toccare tra di loro mandando in corto la pala e frenandola di conseguenza gli avevo sistemati e svasato maggiormente le sedi dove andavano a imperniarsi sto avendo paura che sia successa la stessa cosa ma la vedo quasi impossibile in quanto ho alesato le sedi e messo blocca filetti ai grani... allego alcune foto di quello che era successo e della riparazione

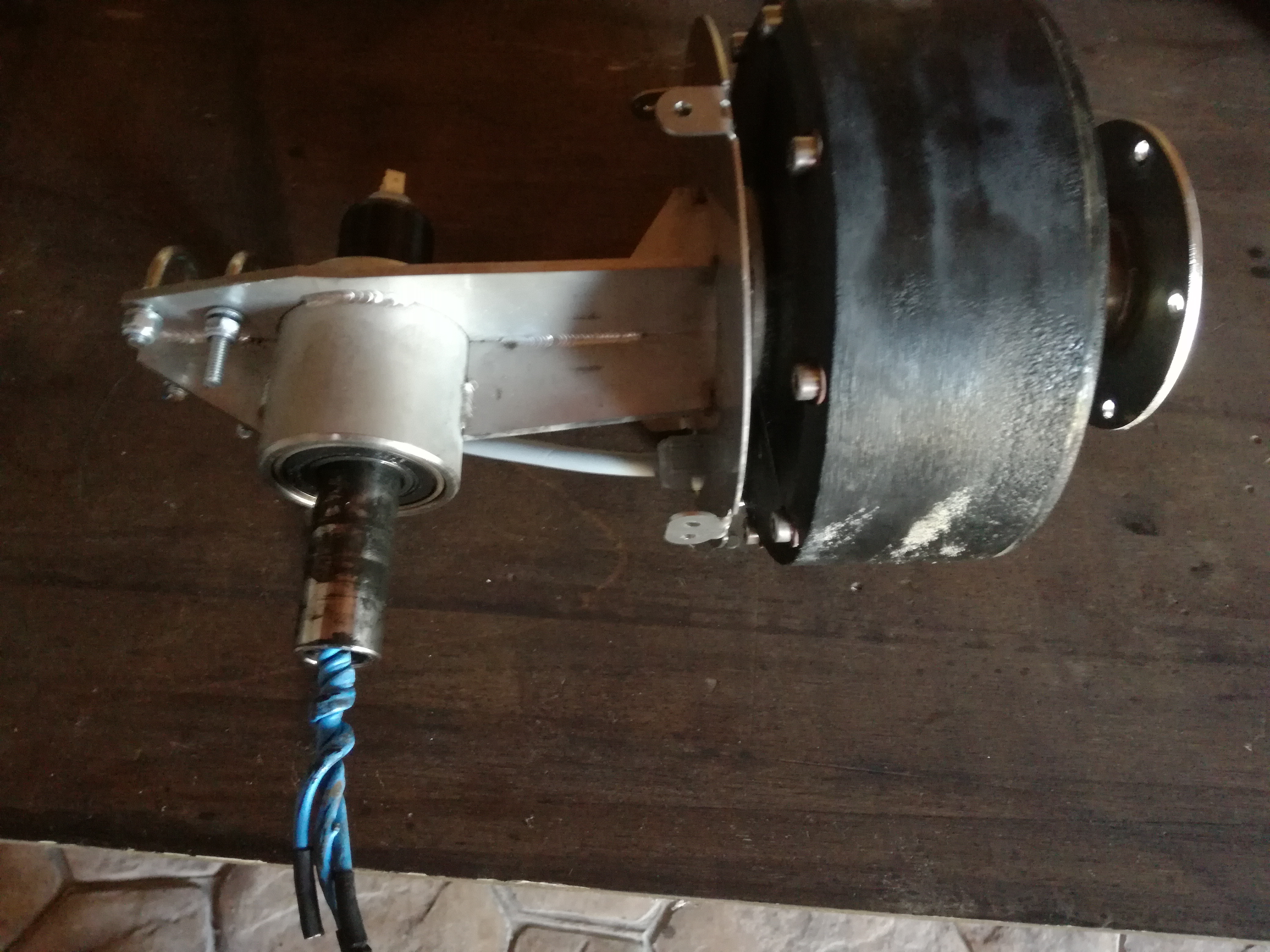

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190629_185034.jpg
http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190629_190708.jpg[/IMG
<br>[IMG]http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190629_190724.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190701_200420.jpg

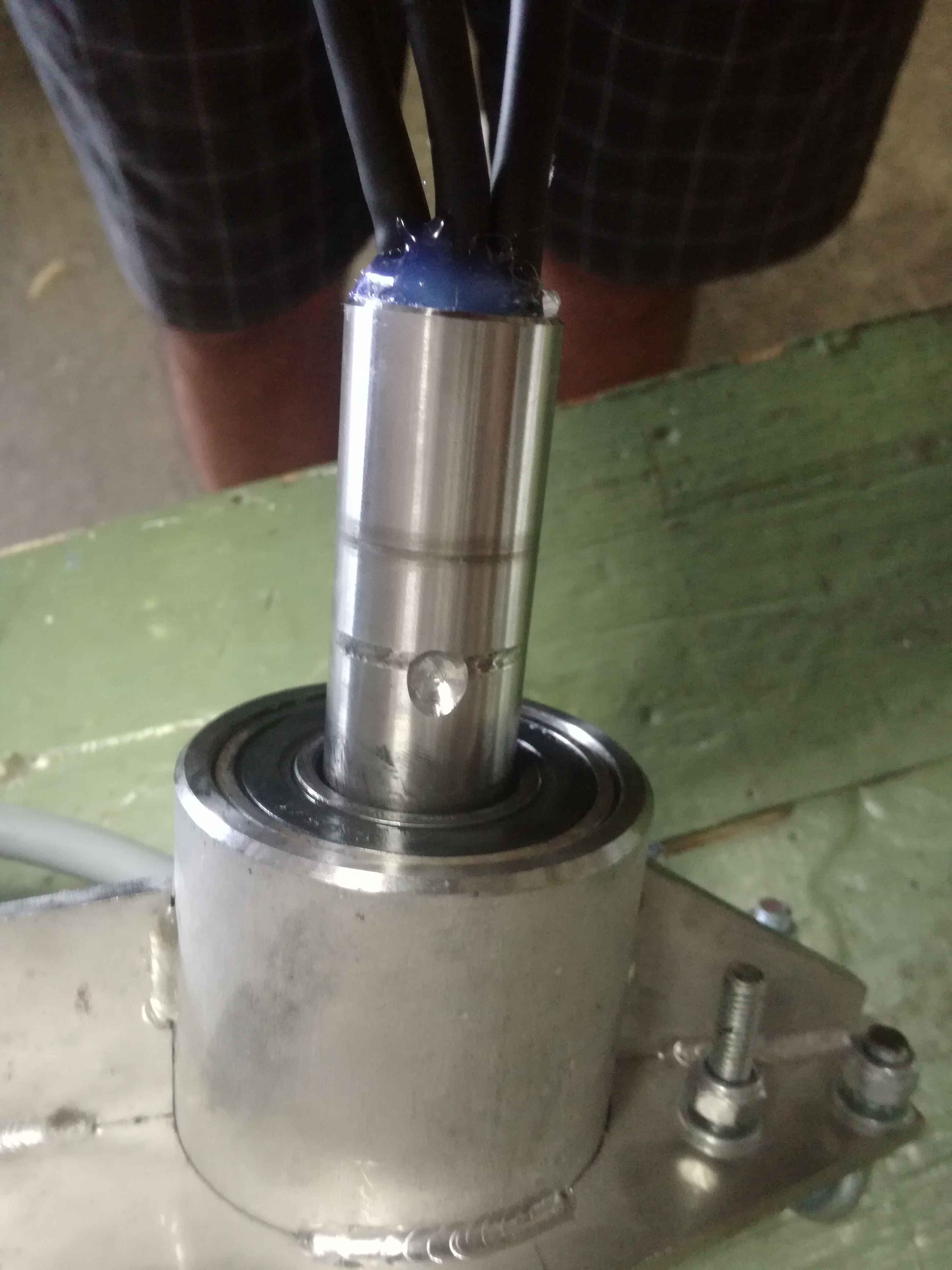

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190701_200454.jpg

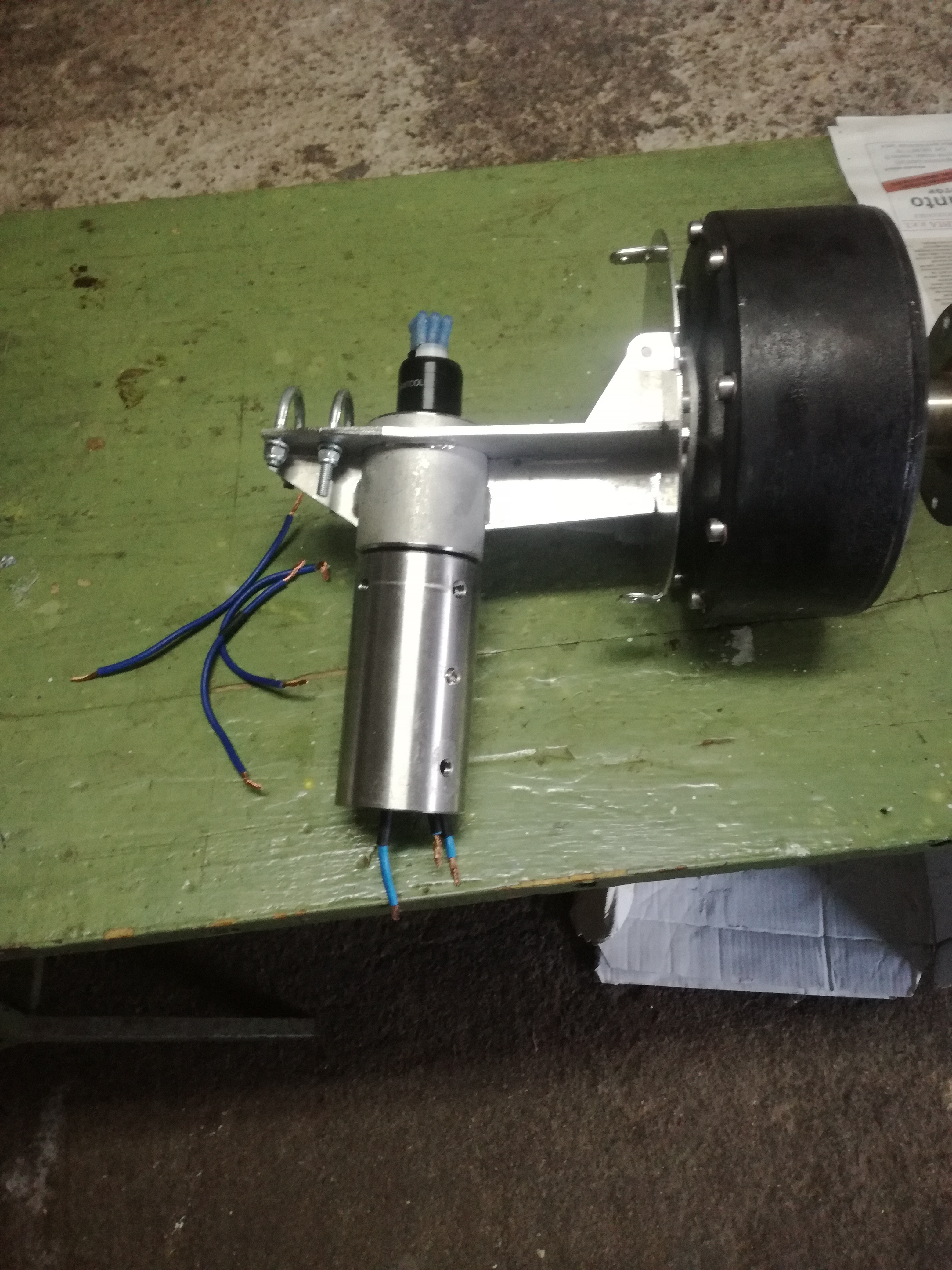

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190701_201811.jpg



Diego84
KiloWatt


Gruppo:Utente
Messaggi:130

Stato:



Inviato il: 04/08/2019 23:37:00

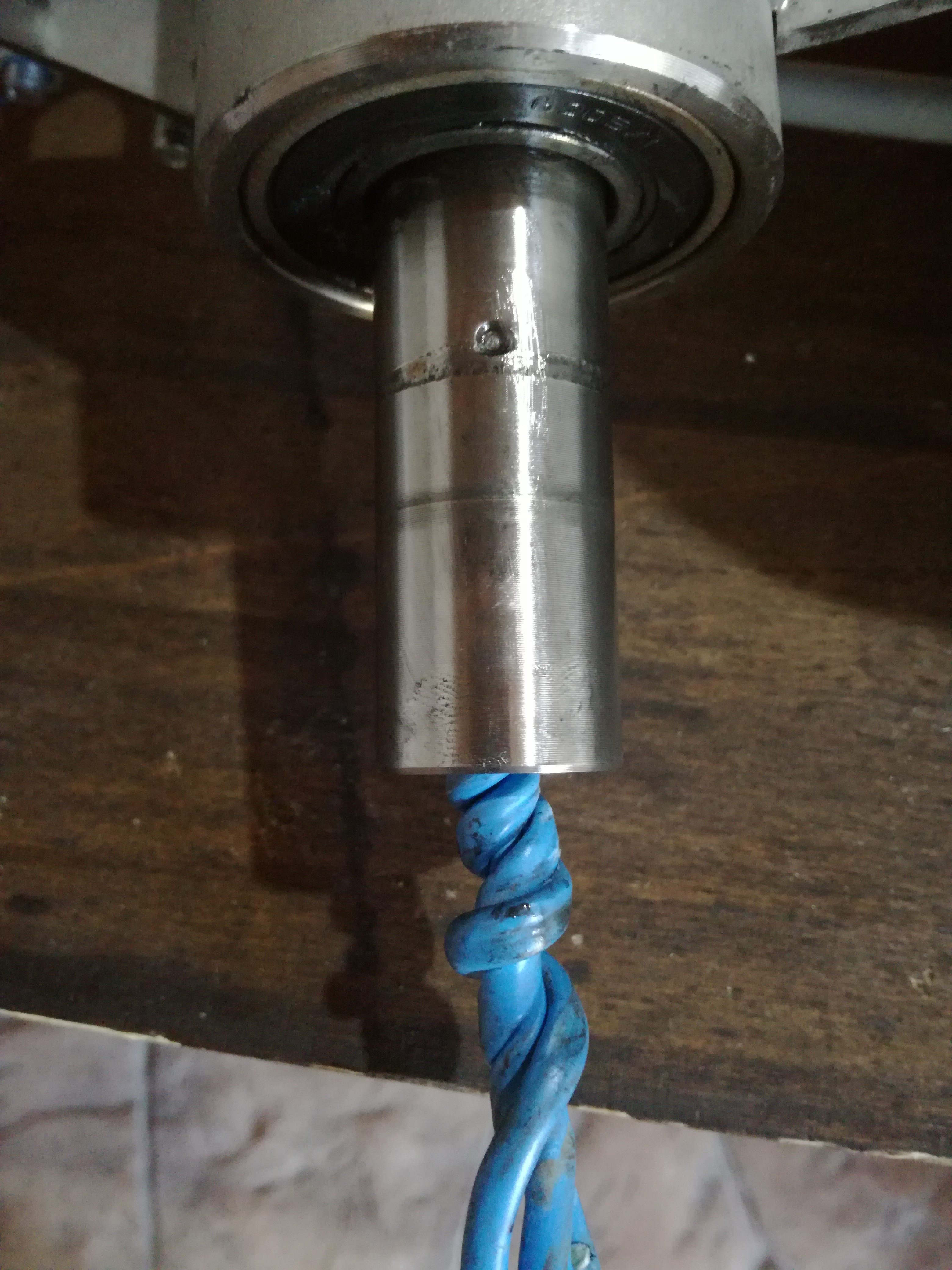

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190629_190708_1.jpg

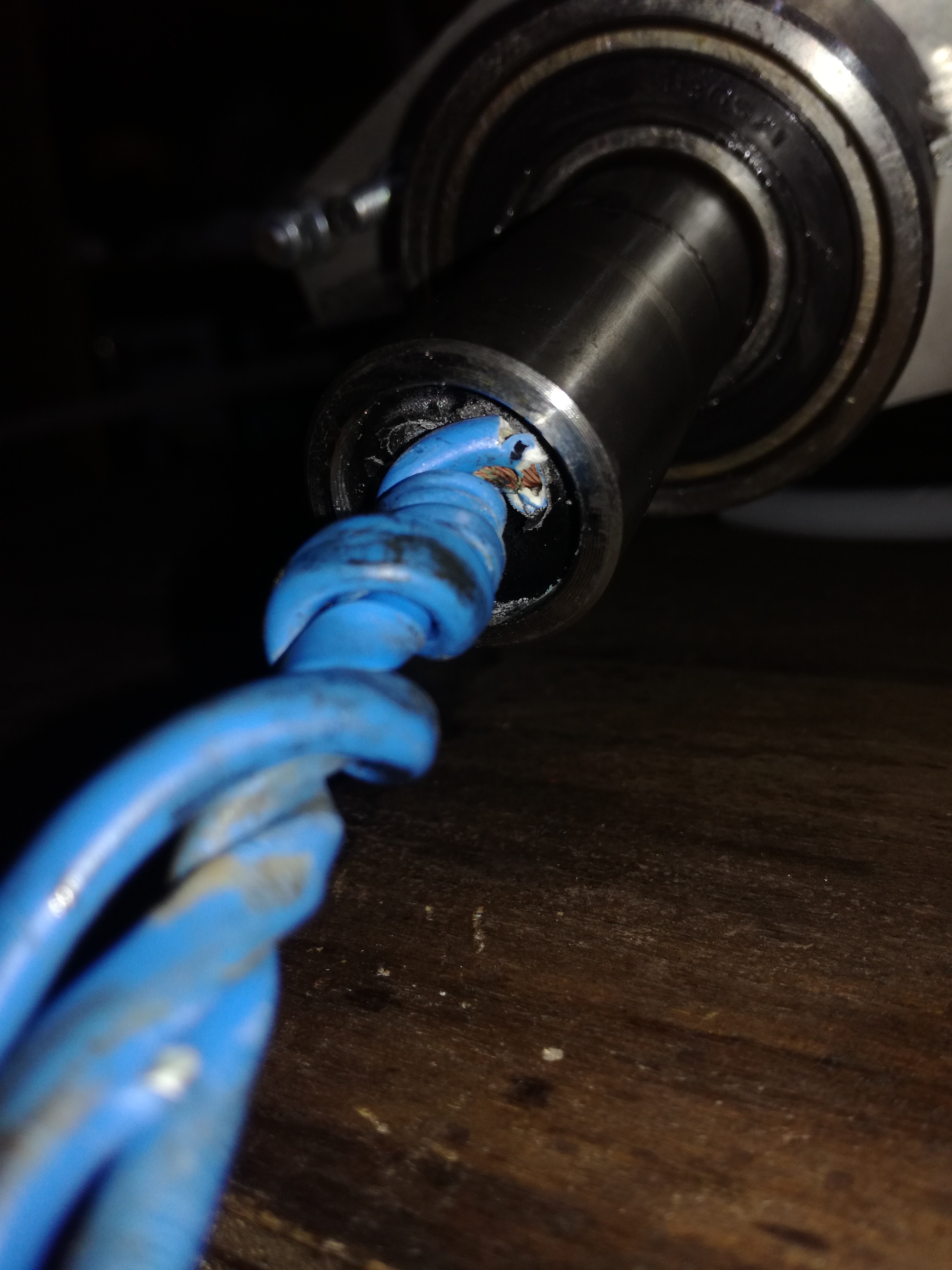

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190629_190724_1.jpg



Diego84
KiloWatt


Gruppo:Utente
Messaggi:130

Stato:



Inviato il: 04/08/2019 23:37:52

Le ultime due sono la seconda e la terza che avevo inserito male



Claudio

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:9586

Stato:



Inviato il: 05/08/2019 09:18:26

Se fosse successo ancora le pale dovrebbero almeno muoversi ugualmente, moltob molto piano ma dovrebbero girare non stare ferme.



---------------
Inverter PIP4048MS-2014, 5250W pannelli, 500A AGM



Diego84
KiloWatt


Gruppo:Utente
Messaggi:130

Stato:



Inviato il: 05/08/2019 11:33:38

Ma infatti quando c'è vento un po forte girano ma piano secondo me è in corto... ma nn riesco a capire come sia possibile che sia potuto succedere un'altra volta se fosse cosi visto che ho sistemato tutto per bene



Claudio

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:9586

Stato:



Inviato il: 05/08/2019 11:55:14

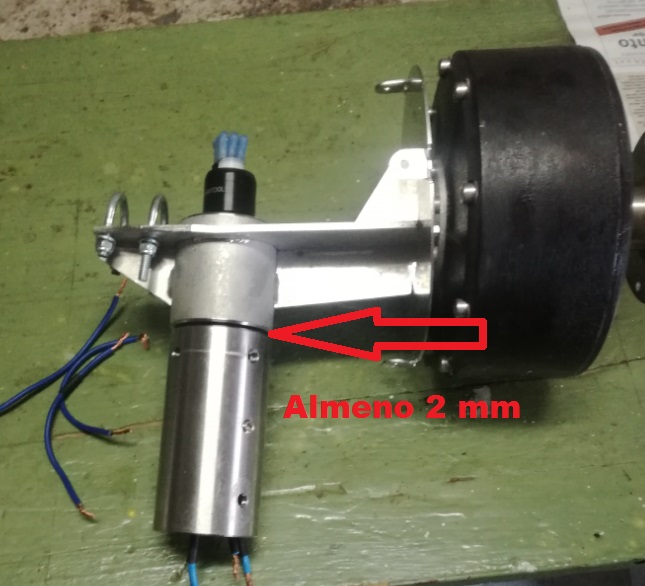

Dovrai controllatre i contatti striscianti e controlla bene la distanza fra il supporto e il labro sede del cuscinetto, accertati che non urti e che il manicotto non ruoti nel palo di sostegno, non è possibile che il perno della pala ruoti nel manicotto, hai fatto le svasature molto accentuate, per ruotare deve tritare i garani!!!



Immagine Allegata: Force1.jpg

ForumEA/U/Force1.jpg



Modificato da Claudio - 05/08/2019, 11:59:00


---------------
Inverter PIP4048MS-2014, 5250W pannelli, 500A AGM



Diego84
KiloWatt


Gruppo:Utente
Messaggi:130

Stato:



Inviato il: 05/08/2019 13:29:27

CITAZIONE (Claudio, 05/08/2019 11:55:14 ) Discussione.php?215738&11#MSG171

Dovrai controllatre i contatti striscianti e controlla bene la distanza fra il supporto e il labro sede del cuscinetto, accertati che non urti e che il manicotto non ruoti nel palo di sostegno, non è possibile che il perno della pala ruoti nel manicotto, hai fatto le svasature molto accentuate, per ruotare deve tritare i garani!!!

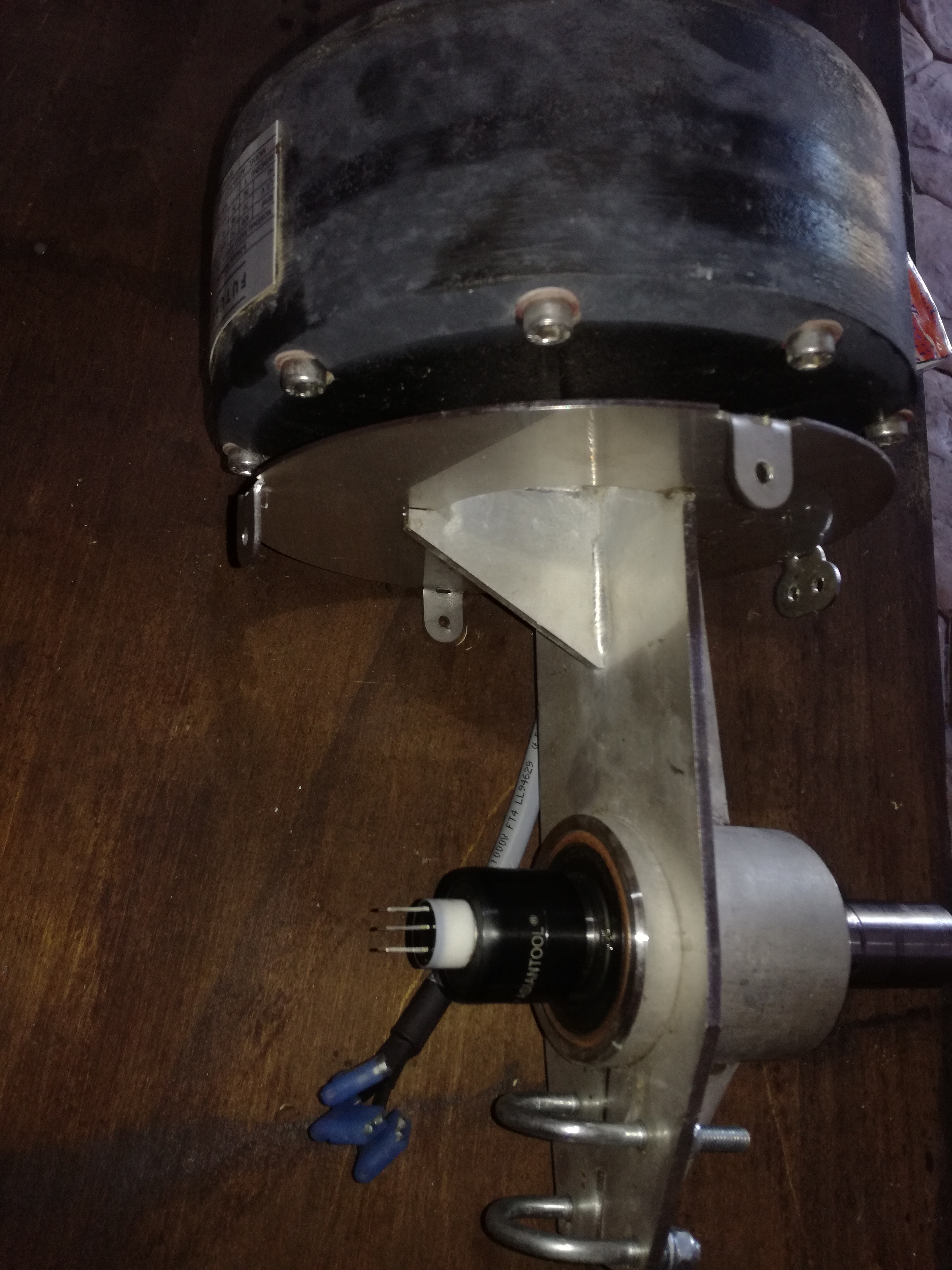

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190629_190743.jpg nn i sono contatti striscianti vedi foto è un pezzo unico e i fili passano dentro

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190629_185034_1.jpg



lupocattivo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1650

Stato:



Inviato il: 06/08/2019 08:31:43

CITAZIONE (Diego84, 05/08/2019 11:33:38 ) Discussione.php?215738&11#MSG170

...visto che ho sistemato tutto per bene


Hmmmm... Per bene? A me sembra che la prima volta si fossero bloccati i Contatti Striscianti relativi all'orientamento orizzontale dell'eolico. I grani non dovrebbero avere grandi sforzi cui opporsi, visto che l'unico attrito da vincere dovrebbe essere quello opposto alla rotazione dal Giunto Rotante.
Guardando le foto mi sembra di capire che qualcosa impedisce al Giunto Rotante di fare il suo lavoro... I contatti "Faston" da un lato e quelli dall'altro DEVONO essere liberi di ruotare".

Li puoi trovare a questo link: Giunti Rotanti Elettrici

Se i fili da un lato si attrocigliano il "giunto" NON FUNZIONA, qualcosa lo BLOCCA!!!

http://www.energialternativa.info/public/newforum/ForumEA/U/Contatti%20striscianti.jpg
