Sun1000 GTIL2, questo sconosciuto...
FinePagina

joeled
KiloWatt


Gruppo:Utente
Messaggi:198

Stato:



Inviato il: 02/04/2020 15:51:48

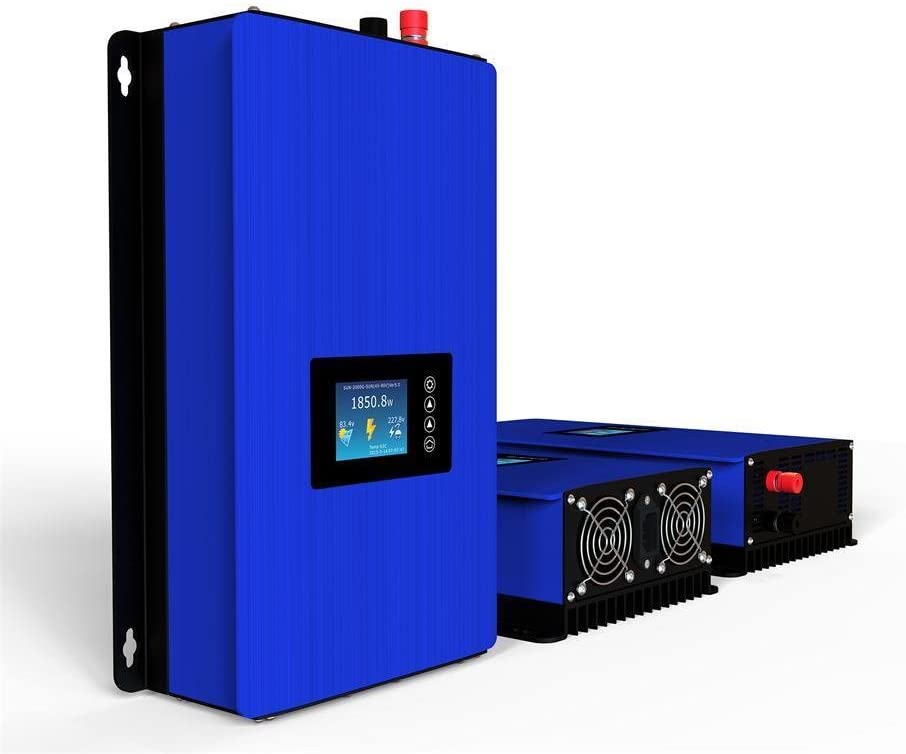

Come da oggetto vediamo un po' se e' possibile usare questo accrocchio cinese a "distanza"...



Immagine Allegata: gtil2.jpg

ForumEA/U/gtil2.jpg



---------------
595Wp 1 mono + 4 poli direzione 1 ovest - PCM 60 X MPPT - 2x SMA 12volt 105 Ah - inverter china 1000 Watt onda pura-Sistema 24 volt
Sito realtime in versione beta...



joeled
KiloWatt


Gruppo:Utente
Messaggi:198

Stato:



Inviato il: 02/04/2020 16:02:19

Questo inverter grid tie ha incorporato un sistema di limitazione automatico di potenza , che con opportuno sensore stc013-300 consente di monitorare in real time l'assorbimento delle utenze domestiche e automaticamente regolare la potenza in uscita tanto quanto basta per azzerare il consumo ENEL ma allo tempo di evitare immissione in rete.

Il sistema funziona , a patto che il sensore di corrente non sia distante piu' di 10 metri (prove effettuate), altrimenti genera misure sfalsate ed instabili.

Visto e considerato che avrebbero potuto implementare benissimo (senza neanche sfaticarsi tanto)un sistema di controllo tramite rs232/485 in modo tale che il sensore potesse essere piazzato a "distanze" considerevoli..
Vediamo di ovviare a questa mancanza..

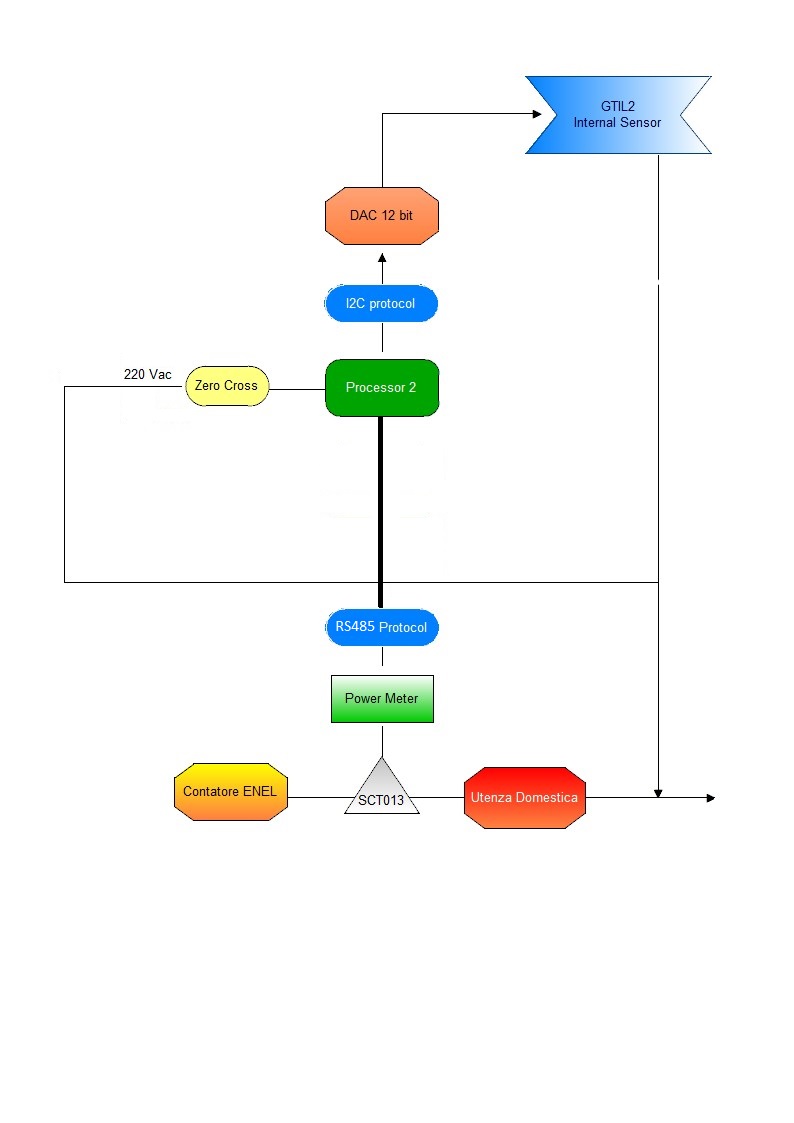

Allego lo schema a blocchi che in teoria dovrebbe funzionare...
http://www.energialternativa.info/public/newforum/ForumEA/U/gtil2_1_1.jpg



Modificato da joeled - 23/04/2020, 00:10:43


---------------
595Wp 1 mono + 4 poli direzione 1 ovest - PCM 60 X MPPT - 2x SMA 12volt 105 Ah - inverter china 1000 Watt onda pura-Sistema 24 volt
Sito realtime in versione beta...



joeled
KiloWatt


Gruppo:Utente
Messaggi:198

Stato:



Inviato il: 02/04/2020 16:06:18

Cominciamo col dire che:

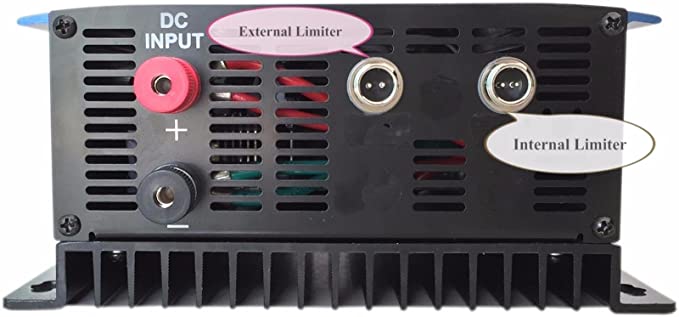

non e' dato sapere che segnale ci voglia per far funzionare il collegamento con il sensore "External".Il produttore non fornisce tale informazione! E allora che azzz lo metti a fare?? bah cinesi..
Scrutando con l'oscilloscopio non resta che "vedere" cosa succede nel collegamento col sensore "Internal"....
http://www.energialternativa.info/public/newforum/ForumEA/U/external_gtil2.jpg

To be continued...



Modificato da joeled - 02/04/2020, 16:16:07


---------------
595Wp 1 mono + 4 poli direzione 1 ovest - PCM 60 X MPPT - 2x SMA 12volt 105 Ah - inverter china 1000 Watt onda pura-Sistema 24 volt
Sito realtime in versione beta...



Maufedro

Avatar
KiloWatt


Gruppo:Utente
Messaggi:253

Stato:



Inviato il: 02/04/2020 16:37:00

Con una seriale 232 difficilmente supererà i 20-25 metri, per i collegamenti più lunghi normalmente si usa il can-bus, per esempio j1939



---------------
Per ogni problema esistono più soluzioni. ma solo una è la migliore



joeled
KiloWatt


Gruppo:Utente
Messaggi:198

Stato:



Inviato il: 02/04/2020 18:08:42

Facendo 2 calcoli otteniamo :
sensore dichiarato per 100 A 50 mA , resistenza di carico interna all'inverter 50 ohm quindi per la legge di ohm v = R * I = 50 * 0.05 = 2,5 Vac
Assorbendo 100 A otteniamo sul carico di 50 ohm 2,5 volt.
Assegniamo arbitrariamente 230 vac alla rete e avremo sulla R di carico da 50 ohm:
(23000 W = 2,5 Vac)
(2300 W = 250 mVac)
(230 W = 25 mVac)
(115 W = 12,5 mVac)
(23 W = 2,5 mVac)
(11,5 W = 1,25 mVac)
(5,75 W = 0,6 mVac)

Nella speranza che non ho sbagliato qualche calcolo (correggetemi nel caso) l' ADC presente nel GTIL2 deve essere almeno da 12 bit (4096 passi)!!! E questo spiega anche il perche' il circuito e molto
sensibile al rumore 0,6 millivolt per 5 watt!!! :-(

Prima prova :

Generiamo un'onda quadra a 50 Hz , fissiamo l'ampiezza a 25 mVac pp e la applichiamo all'ingresso del gtl2 pensando di ottenere 230 W...
non funziona , il display mostra valori altalenanti che oscillano da 50 a 300 watt passando anche per valori negativi... un disastro

Seconda prova:

Prendiamo il secondario a 9 volt di un trasformatore ac , riduciamo l'ampiezza come prima e applichiamo al gtil2..
Funziona!! 225 watt sul display!!
Proviamo a variare l'ampiezza ed effettivamente il gtil2 segue la variazione...

Terza prova:

Non contenti , squadriamo i 9 volt ac del secondario e applichiamo al gtil2 come prima...
Funziona! il gtil2 segue le variazioni dell'onda quadra come se fosse sinusoidale...

Riflessioni:

Ci serve un'onda quadra in fase con il 220 volt della rete , poi ne dovremo variare l'ampiezza in base al consumo rilevato dal sensore SCT013.

Riepilogo:

1)Power Meter genera (ogni secondo) un dato intero in base al consumo rilevato nel sensore e lo mette a disposizione ad esempio su Serialbus 232 485 o qualsivoglia

2)Processor 1 prende il dato dalla seriale e lo passa tramite I2C al processor 2

3)Processor 2 genera l'informazione I2C che andra' al DAC da 12 Bit quando la sinusoide passa per lo zero (zero cross) generando un'onda quadra con duty 50 % e 50 Hz
con il valore dell'ampiezza fornito da processor 1 e perfettamente in fase con il 220 volt

4) L'uscita del DAC viene inserita nel gtil2 che la prendera' per buona regolando la potenza giusta..

Seguiranno immagini a riguardo

Stay tuned...



Modificato da joeled - 02/04/2020, 19:30:48


---------------
595Wp 1 mono + 4 poli direzione 1 ovest - PCM 60 X MPPT - 2x SMA 12volt 105 Ah - inverter china 1000 Watt onda pura-Sistema 24 volt
Sito realtime in versione beta...



joeled
KiloWatt


Gruppo:Utente
Messaggi:198

Stato:



Inviato il: 02/04/2020 18:30:45

CITAZIONE (Maufedro, 02/04/2020 16:37:00 ) Discussione.php?216069&1#MSG3

Con una seriale 232 difficilmente supererà i 20-25 metri, per i collegamenti più lunghi normalmente si usa il can-bus, per esempio j1939

Ciao Maufredo,
per anni ho collegato arduino uno e un mini con la rs232 nativa a 5 volt su cavo cat5 di 40 metri con la libreria EasySerial :-)



---------------
595Wp 1 mono + 4 poli direzione 1 ovest - PCM 60 X MPPT - 2x SMA 12volt 105 Ah - inverter china 1000 Watt onda pura-Sistema 24 volt
Sito realtime in versione beta...



emuland
GigaWatt


Gruppo:Utente
Messaggi:1510

Stato:



Inviato il: 03/04/2020 07:33:31

facci sapere come va, integrarlo in altri sistemi potrebbe essere comodo



---------------
WeSellCells.eu
Abitazione :
12cm cappotto su pareti da 50cm in pietra mista
Caldaia a cond. Simesolar con integrazione pannello Solare Sime
2.88kwp 4° inclinazione a Sud pieno
3 kWp offgrid + 360 ah piombo muletto C5 da due mesi abbinati a 300Ah lifepo4 (24v entrambi in aumento)
Stufetta 6 kW per compagnia/calore secco alimentata a nocciolino/pellet
In arrivo ? (2.88 kWp ssp extra - Maledetta EneXXX)
In arrivo ? (x.yz kWp bonus 110%)
In arrivo ? (Pompa calore 110%)
In arrivo ? (Giardino d' inverno/serra bioclimatica)
In arrivo ? (Rifacimento tetto areato)



joeled
KiloWatt


Gruppo:Utente
Messaggi:198

Stato:



Inviato il: 03/04/2020 15:58:21

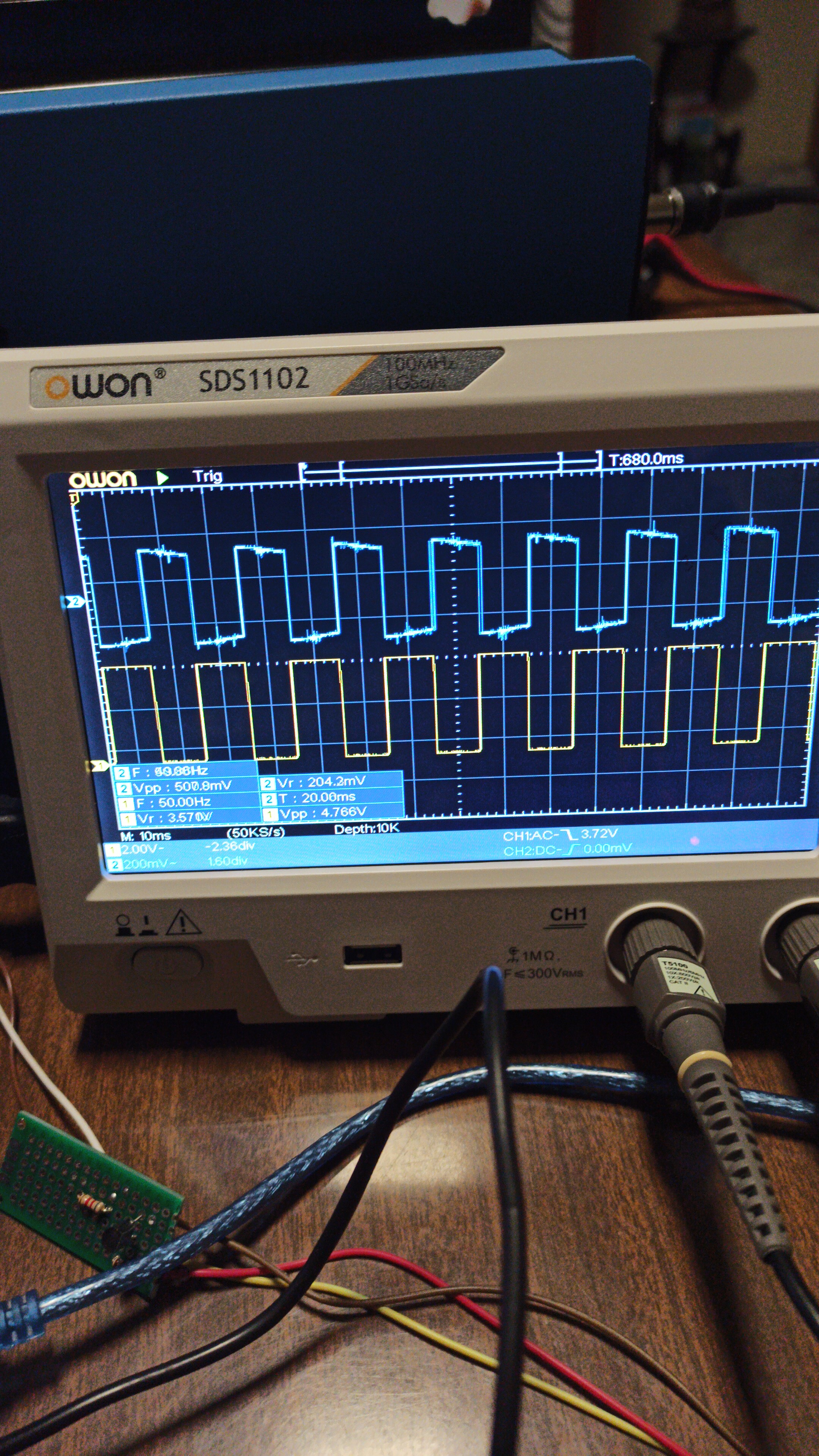

work in progress...



Immagine Allegata: IMG-20200403-WA0001.jpeg

ForumEA/U/IMG-20200403-WA0001.jpeg



---------------
595Wp 1 mono + 4 poli direzione 1 ovest - PCM 60 X MPPT - 2x SMA 12volt 105 Ah - inverter china 1000 Watt onda pura-Sistema 24 volt
Sito realtime in versione beta...



joeled
KiloWatt


Gruppo:Utente
Messaggi:198

Stato:



Inviato il: 13/04/2020 19:55:10

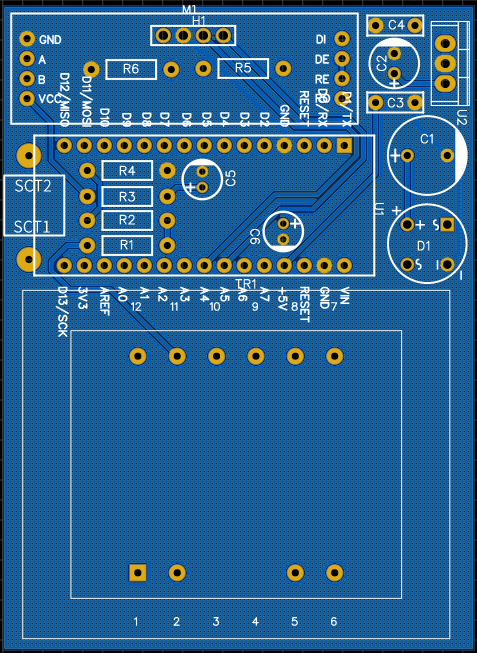

Buonasera , risolti i problemi con i micro procediamo allo sviluppo stampati...
Il primo software (openenergymonitor) con arduino nano legge il consumo e invia tramite rs485 al secondo che provvede a generare il segnale per il gtil.
Seguiranno news...
P.S.
immagini invertite :-(
http://www.energialternativa.info/public/newforum/ForumEA/U/nano_gtil_1.png



Immagine Allegata: emon_nano.png

ForumEA/U/emon_nano.png


Scarica allegato




Modificato da joeled - 13/04/2020, 20:33:52


---------------
595Wp 1 mono + 4 poli direzione 1 ovest - PCM 60 X MPPT - 2x SMA 12volt 105 Ah - inverter china 1000 Watt onda pura-Sistema 24 volt
Sito realtime in versione beta...



emuland
GigaWatt


Gruppo:Utente
Messaggi:1510

Stato:



Inviato il: 16/04/2020 13:23:47

I primi stampati li fai tu oppure aspetti jlcpcb?



---------------
WeSellCells.eu
Abitazione :
12cm cappotto su pareti da 50cm in pietra mista
Caldaia a cond. Simesolar con integrazione pannello Solare Sime
2.88kwp 4° inclinazione a Sud pieno
3 kWp offgrid + 360 ah piombo muletto C5 da due mesi abbinati a 300Ah lifepo4 (24v entrambi in aumento)
Stufetta 6 kW per compagnia/calore secco alimentata a nocciolino/pellet
In arrivo ? (2.88 kWp ssp extra - Maledetta EneXXX)
In arrivo ? (x.yz kWp bonus 110%)
In arrivo ? (Pompa calore 110%)
In arrivo ? (Giardino d' inverno/serra bioclimatica)
In arrivo ? (Rifacimento tetto areato)



joeled
KiloWatt


Gruppo:Utente
Messaggi:198

Stato:



Inviato il: 16/04/2020 17:50:03

Faccio tutto con easyeda ma poi mi faccio stampare da pcbway e' una storia da ridere... con jlcpcb che mi raddoppia le spese di spedizione...

Edit:
il primo e' su breadboard , segue il millefori e poi pcbway



Modificato da joeled - 16/04/2020, 17:53:20


---------------
595Wp 1 mono + 4 poli direzione 1 ovest - PCM 60 X MPPT - 2x SMA 12volt 105 Ah - inverter china 1000 Watt onda pura-Sistema 24 volt
Sito realtime in versione beta...



joeled
KiloWatt


Gruppo:Utente
Messaggi:198

Stato:



Inviato il: 16/04/2020 18:18:44

CITAZIONE (joeled, 16/04/2020 17:50:03 ) Discussione.php?216069&1#MSG10

e' una storia da ridere... con jlcpcb che mi raddoppia le spese di spedizione...


La racconto ...

l'anno scorso mi disegno i miei primi stampati e visto che non ho il tempo per apprendere cad e vari software ,scopro che easyeda e' semplice(per circuiti medio complessi) ,gratuito e ti permette di inviare l'ordine direttamente dall'ambiente di sviluppo.! Wonderful!!
Detto fatto! Invio l'ordine e al momento della spedizione scelgo DHLExpress (22 dollari ,non male)ma... un momento prima della conferma mi ritrovo ben 24 dollari in più giustificati da "Additional for Remote Area".Chiedo lumi all'assistenza di jlcpcb e mi rispondono che è DHL a chiedere questo sovraprezzo in quanto il mio comune è "Zona Remota".. ( provincia di CT) Ok! Ma 50+ dollari per 10 stampati sono troppi e scelgo la raccomandata internazionale , 37 giorni per 7 euro azzzz !!!.Allora non convinto simulo un'ordine con pcbway stessi stampati stesso corriere DHLExpress (22 dollari) stesso Cap e alla fine non mi viene chiesto il sovrapprezzo per area remota...!!
Giro le informazioni a jlcpcb per correttezza dicendo "ahooo il concorrente non mi chiede il sovraprezzo" e non voglio approfittare del fatto che il programma (easyeda) e' gratis per poi fare l'ordine con pcbway...
In risposta ricevo "non possiamo farci niente , DHL ci chiede il sovraprezzo".Ok , continuero' a disegnare con easyeda e stampare con pcbway , contenti loro!



---------------
595Wp 1 mono + 4 poli direzione 1 ovest - PCM 60 X MPPT - 2x SMA 12volt 105 Ah - inverter china 1000 Watt onda pura-Sistema 24 volt
Sito realtime in versione beta...



emuland
GigaWatt


Gruppo:Utente
Messaggi:1510

Stato:



Inviato il: 16/04/2020 21:42:24

Pcbway è comodo pure perché ti fanno l assemblaggio, lo fa anche jlcpcb ma è più complesso (i pcb però costano mediamente molto meno su jlcpcb)



Modificato da BellaEli - 17/04/2020, 00:58:21


---------------
WeSellCells.eu
Abitazione :
12cm cappotto su pareti da 50cm in pietra mista
Caldaia a cond. Simesolar con integrazione pannello Solare Sime
2.88kwp 4° inclinazione a Sud pieno
3 kWp offgrid + 360 ah piombo muletto C5 da due mesi abbinati a 300Ah lifepo4 (24v entrambi in aumento)
Stufetta 6 kW per compagnia/calore secco alimentata a nocciolino/pellet
In arrivo ? (2.88 kWp ssp extra - Maledetta EneXXX)
In arrivo ? (x.yz kWp bonus 110%)
In arrivo ? (Pompa calore 110%)
In arrivo ? (Giardino d' inverno/serra bioclimatica)
In arrivo ? (Rifacimento tetto areato)



joeled
KiloWatt


Gruppo:Utente
Messaggi:198

Stato:



Inviato il: 21/04/2020 22:38:53

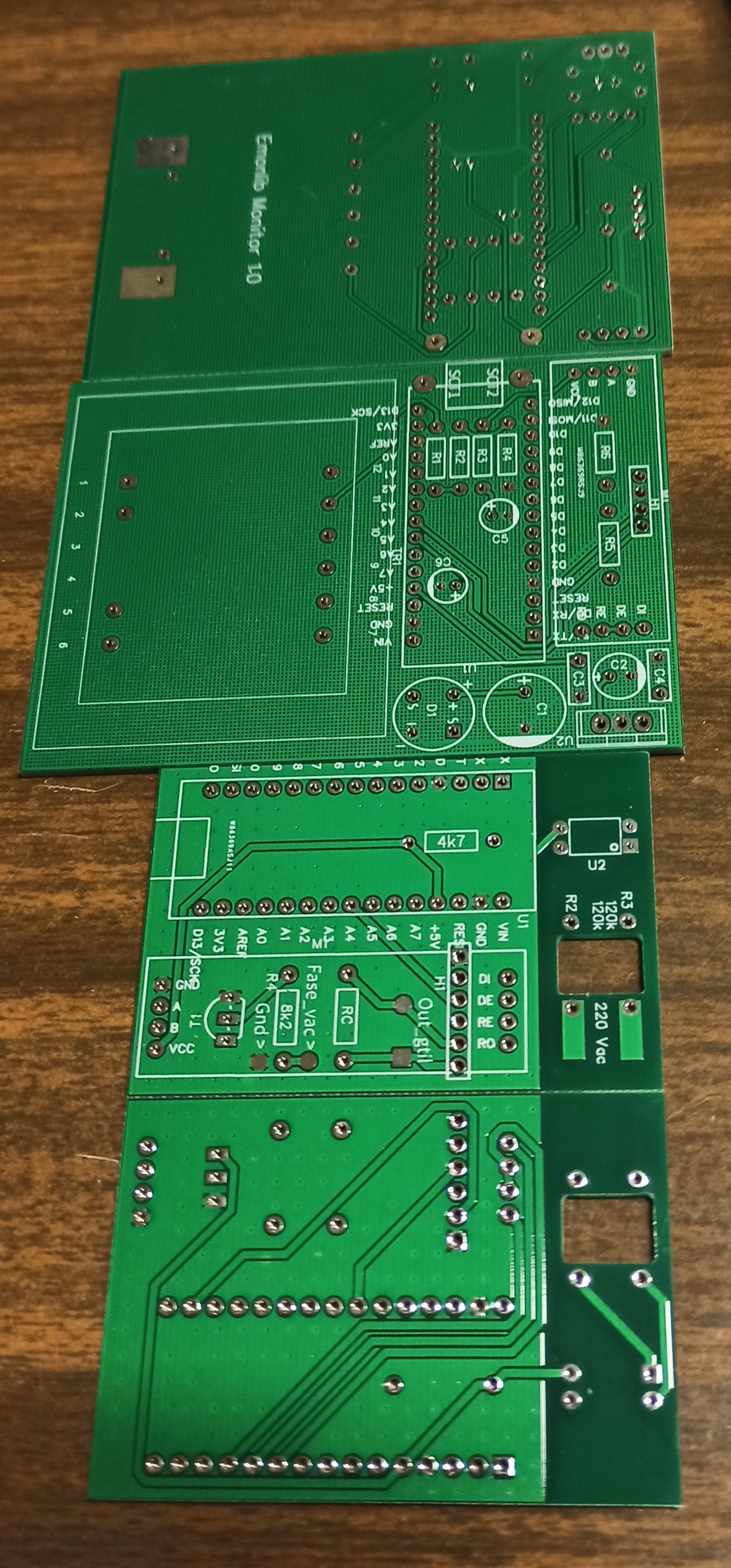

Stampati arrivati!



Immagine Allegata: IMG_20200421_223230.jpg

ForumEA/U/IMG_20200421_223230.jpg



---------------
595Wp 1 mono + 4 poli direzione 1 ovest - PCM 60 X MPPT - 2x SMA 12volt 105 Ah - inverter china 1000 Watt onda pura-Sistema 24 volt
Sito realtime in versione beta...



joeled
KiloWatt


Gruppo:Utente
Messaggi:198

Stato:



Inviato il: 22/04/2020 23:46:18

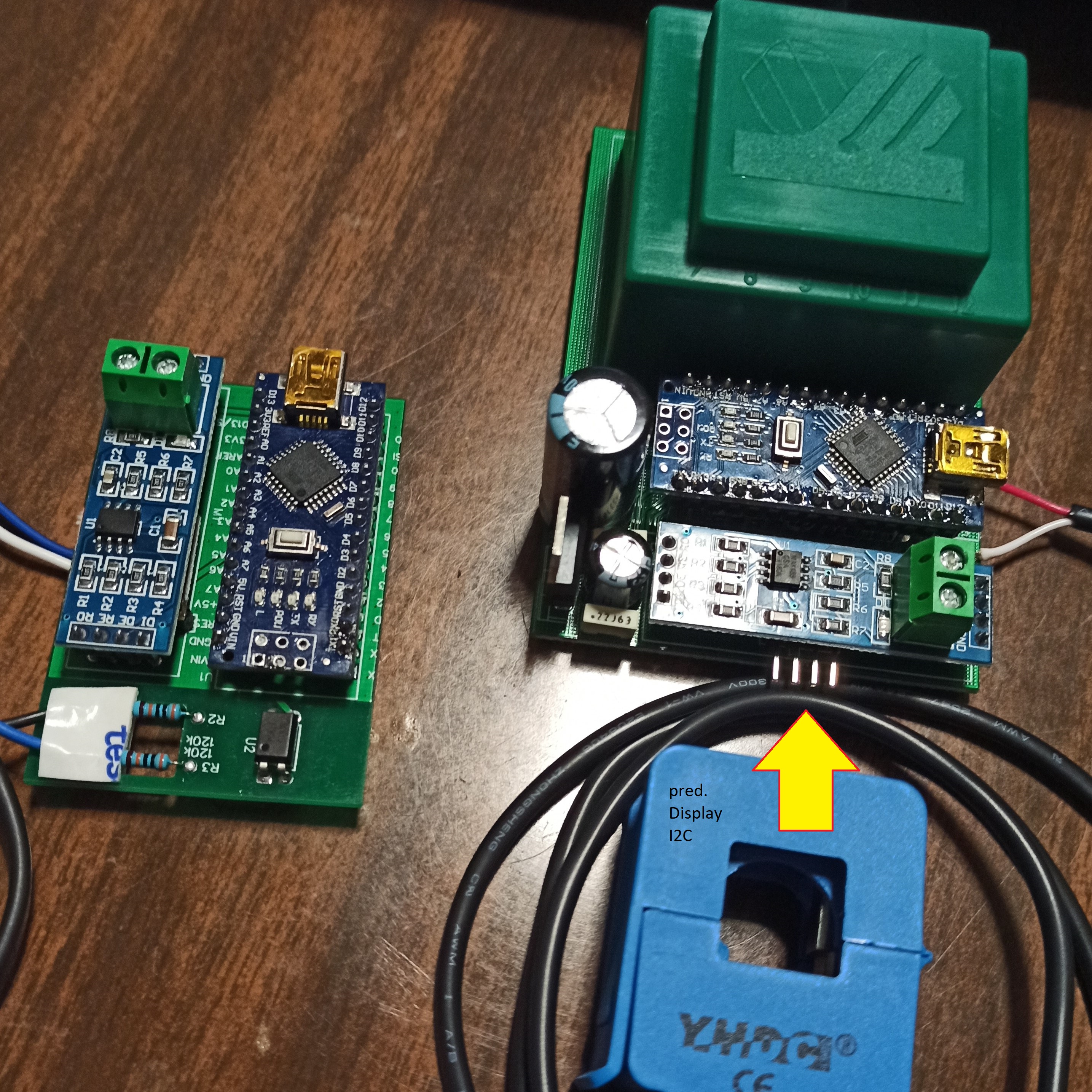

Montato tutto....



Immagine Allegata: IMG_20200422_233128.jpg

ForumEA/U/IMG_20200422_233128.jpg



---------------
595Wp 1 mono + 4 poli direzione 1 ovest - PCM 60 X MPPT - 2x SMA 12volt 105 Ah - inverter china 1000 Watt onda pura-Sistema 24 volt
Sito realtime in versione beta...
