Dubbi parametri inverter pwm 3024
FinePagina

OrsoMario

Avatar
MegaWatt


Gruppo:Utente
Messaggi:386

Stato:



Inviato il: 08/09/2020 14:45:37

CITAZIONE (Claudio, 08/09/2020 14:41:25 ) Discussione.php?216210&13#MSG200

83A!!!! 460A di batt. ne possono erogare 46 continui, 50 o 60 di picco, con 83A rischi per più di 30 secondi.

pensavo che in c5 potevo arrivare a 92 ampere...



---------------
Inverter pwm Edison 3024, cinque pannelli monocristallini da 300w, banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 2v 460 Ah C5, il tutto ancora in fase di espansione...



OrsoMario

Avatar
MegaWatt


Gruppo:Utente
Messaggi:386

Stato:



Inviato il: 08/09/2020 14:48:46

http://www.energialternativa.info/public/newforum/ForumEA/U/DSCF3016.JPGCITAZIONE (Claudio, 08/09/2020 14:44:56 ) Discussione.php?216210&13#MSG202

CITAZIONE (OrsoMario, 08/09/2020 12:08:09 ) Discussione.php?216210&13#MSG198

Ho notato che se passa una nuvola il regolatore cala i volt aumenta gli ampere per compensare e viceversa quando torna in pieno sole aumenta i volt e diminuisce gli ampere, non avevo mai fatto caso a come lavorava..


Ma sei sicuro che sia un PWM, poi postare l'etichetta?



---------------
Inverter pwm Edison 3024, cinque pannelli monocristallini da 300w, banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 2v 460 Ah C5, il tutto ancora in fase di espansione...



Claudio

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:9600

Stato:



Inviato il: 08/09/2020 14:57:52

Effettivamente è PWM.

Sulle batt. possono scrivere quello che vogliono, ma lo standard Europeo è C10, USA C20, quando mettono C5 loro considerano accettabile la batt. sotto stress a 1.83V elemento, ma la tensione totale scenda a 22V e per noi è troppo bassa.

Se la vuoi usare in C5 devi mettere la tensione di CutOff a 21 o 20V ma io te lo sconsiglio, poi vedi tu.



---------------
Inverter PIP4048MS-2014, 5250W pannelli, 500A AGM



OrsoMario

Avatar
MegaWatt


Gruppo:Utente
Messaggi:386

Stato:



Inviato il: 08/09/2020 15:01:50

CITAZIONE (Claudio, 08/09/2020 14:57:52 ) Discussione.php?216210&14#MSG205

Effettivamente è PWM.

Sulle batt. possono scrivere quello che vogliono, ma lo standard Europeo è C10, USA C20, quando mettono C5 loro considerano accettabile la batt. sotto stress a 1.83V elemento, ma la tensione totale scenda a 22V e per noi è troppo bassa.

Se la vuoi usare in C5 devi mettere la tensione di CutOff a 21 o 20V ma io te lo sconsiglio, poi vedi tu.

dunque per non rovinarle quanti Apere di scarica "istantanei" posso sfruttare?
e comunque metto CutOff a 24V. più di cosi non mi fa settare..



Modificato da OrsoMario - 08/09/2020, 15:07:04


---------------
Inverter pwm Edison 3024, cinque pannelli monocristallini da 300w, banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 2v 460 Ah C5, il tutto ancora in fase di espansione...



Claudio

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:9600

Stato:



Inviato il: 08/09/2020 15:03:57

1100W o 1200W, a 1500W vai già in fase critica.



---------------
Inverter PIP4048MS-2014, 5250W pannelli, 500A AGM



OrsoMario

Avatar
MegaWatt


Gruppo:Utente
Messaggi:386

Stato:



Inviato il: 08/09/2020 15:08:48

ok! ho capito,
ti disturbo ancora..

Domanda.. sono 3 ore che le celle sono in carica, e a occhio sono 2 ore che sono in fase di assorbimento costante, con pannelli che erogano 35V. 3A e batterie fisse a 30V., è normale? quanto può durare la fase di assorbimento? non rischio di stressare le batterie con una carica così importante?
scusate le domande forse anche un pò stupide ma è la prima volta che osservo una carica completa..



---------------
Inverter pwm Edison 3024, cinque pannelli monocristallini da 300w, banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 2v 460 Ah C5, il tutto ancora in fase di espansione...



Claudio

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:9600

Stato:



Inviato il: 08/09/2020 15:08:55

Guarda qui LINK ma siamo a 48V e 30A sono 60A in paragone di Watt per le tue a 24V



---------------
Inverter PIP4048MS-2014, 5250W pannelli, 500A AGM



Claudio

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:9600

Stato:



Inviato il: 08/09/2020 15:10:49

3A per 460A gli fanno solo bene.



---------------
Inverter PIP4048MS-2014, 5250W pannelli, 500A AGM



Claudio

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:9600

Stato:



Inviato il: 08/09/2020 15:14:57

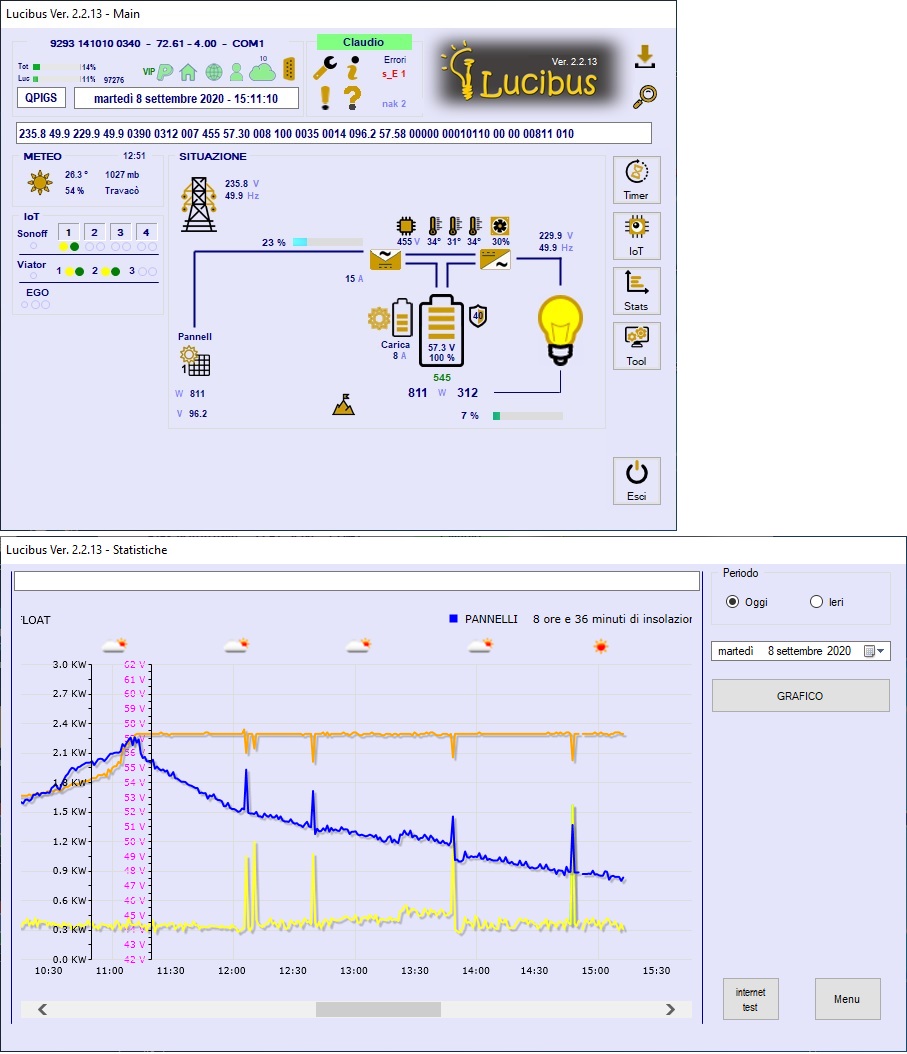

Le mie 500A stanno per finire la fase di Bulk che è durata circa 4 ore, ieri e domenica c'è stato pochissimo sole.

Fase di Bulk perfetta tensione costante e corrente dei pannelli che a mano a mano va a scendere e tensione dei pannelli che sale.



Immagine Allegata: oggi.jpg

ForumEA/U/oggi_15.jpg



Modificato da Claudio - 08/09/2020, 15:18:47


---------------
Inverter PIP4048MS-2014, 5250W pannelli, 500A AGM



OrsoMario

Avatar
MegaWatt


Gruppo:Utente
Messaggi:386

Stato:



Inviato il: 08/09/2020 15:23:29

ok.. ma come mai dalla pinza amperometrica hai circa 30A e da display segna 5A?



---------------
Inverter pwm Edison 3024, cinque pannelli monocristallini da 300w, banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 2v 460 Ah C5, il tutto ancora in fase di espansione...



AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4052

Stato:



Inviato il: 08/09/2020 15:30:44

CITAZIONE (OrsoMario, 08/09/2020 15:23:29 ) Discussione.php?216210&14#MSG208

ok! ho capito,
ti disturbo ancora..

Domanda.. sono 3 ore che le celle sono in carica, e a occhio sono 2 ore che sono in fase di assorbimento costante, con pannelli che erogano 35V. 3A e batterie fisse a 30V., è normale? quanto può durare la fase di assorbimento? non rischio di stressare le batterie con una carica così importante?
scusate le domande forse anche un pò stupide ma è la prima volta che osservo una carica completa..

Tranquillo questa fase più dura e meglio è considera che le nostre celle essendo strette e lunghe hanno bisogno una buona gassificazione per portare la densità dell acido tutta la stessa dal basso all alto.



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24



OrsoMario

Avatar
MegaWatt


Gruppo:Utente
Messaggi:386

Stato:



Inviato il: 08/09/2020 15:40:28

no nel video vedevo la pinza amperometrica poi spostandoti sulla sinistra facevi visualizzare 2 display uno in alto che era enel e uno in basso che segnava 1500w e 5A circa, ma magari ho visto quel display ma non centrava niente con la misurazione..



---------------
Inverter pwm Edison 3024, cinque pannelli monocristallini da 300w, banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 2v 460 Ah C5, il tutto ancora in fase di espansione...



Claudio

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:9600

Stato:



Inviato il: 08/09/2020 15:41:21

La pinza misura gli Ampere che le batt. stanno erogando, il multimetro misura la tensione delle batterie mentre erogano, 50V.

A quello, misura gli Ampere del 230V



---------------
Inverter PIP4048MS-2014, 5250W pannelli, 500A AGM



OrsoMario

Avatar
MegaWatt


Gruppo:Utente
Messaggi:386

Stato:



Inviato il: 08/09/2020 15:44:26

CITAZIONE (AlessandroT, 08/09/2020 15:30:44 ) Discussione.php?216210&14#MSG213

CITAZIONE (OrsoMario, 08/09/2020 15:23:29 ) Discussione.php?216210&14#MSG208
ok! ho capito,
ti disturbo ancora..

Domanda.. sono 3 ore che le celle sono in carica, e a occhio sono 2 ore che sono in fase di assorbimento costante, con pannelli che erogano 35V. 3A e batterie fisse a 30V., è normale? quanto può durare la fase di assorbimento? non rischio di stressare le batterie con una carica così importante?
scusate le domande forse anche un pò stupide ma è la prima volta che osservo una carica completa..

Tranquillo questa fase più dura e meglio è considera che le nostre celle essendo strette e lunghe hanno bisogno una buona gassificazione per portare la densità dell acido tutta la stessa dal basso all alto.

Ciao AlessandroT,
ok, ha finito adesso la carica dopo 3 ore e 50 minuti ora è in fase di floting pv.35V.0A batterie 28v. più tardi misuro la densità, per il momento le lascio assestare..



---------------
Inverter pwm Edison 3024, cinque pannelli monocristallini da 300w, banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 2v 460 Ah C5, il tutto ancora in fase di espansione...



OrsoMario

Avatar
MegaWatt


Gruppo:Utente
Messaggi:386

Stato:



Inviato il: 08/09/2020 15:45:34

CITAZIONE (Claudio, 08/09/2020 15:41:21 ) Discussione.php?216210&14#MSG217

La pinza misura gli Ampere che le batt. stanno erogando, il multimetro misura la tensione delle batterie mentre erogano, 50V.

A quello, misura gli Ampere del 230V

grazie per il chiarimento Faccine/thumb_yello.gif



---------------
Inverter pwm Edison 3024, cinque pannelli monocristallini da 300w, banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 2v 460 Ah C5, il tutto ancora in fase di espansione...
