Info installazione pannelli fotovoltaici
FinePagina

Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2504

Stato:



Inviato il: 20/05/2021 22:46:46

Devi solo mettere una scatola di derivazione sotto un pannello da dove parti con 4 cavi da 4 o 6 mmq da collegare ai pannelli .
4 o 6 mmq per entrare nei connettori MC4



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2039

Stato:



Inviato il: 20/05/2021 22:47:27


CITAZIONE

Devi solo mettere una scatola di derivazione sotto un pannello da dove parti con 4 cavi da 4 o 6 mmq da collegare ai pannelli .
4 o 6 mmq per entrare nei connettori MC4


perdonami porta pazienza ma sono gnucco non riesco a capire cosa intendi,
perch pensavo di usare gli sdoppiatori mc4 per assemblare ogni stringa, o sbaglio?



Ok per i 5 pannelli che ora sono 4 mi hai risolto il probblema

Le altre 4 stringhe sono 4 pannelli in serie con voc di 166v e 10,87A per 1500Wp, qui mi basterebbero 10mm2 per ogni stirnga? sempre 25m di lunghezza



Modificato da OrsoMario - 20/05/2021, 22:51:40


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4332

Stato:



Inviato il: 20/05/2021 22:50:36

CITAZIONE (OrsoMario, 20/05/2021 22:47:27 ) Discussione.php?216317&16#MSG238

Ok per i 5 pannelli che ora sono 4 mi hai risolto il probblema

Le altre 4 stringhe sono 4 pannelli in serie con voc di 166v e 10,87A per 1500Wp, qui mi basterebbero 10mm2 per ogni stirnga? sempre 25m di lunghezza

Certo il 10 in questo caso va benissimo



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densit acido abbassata da 1,28 a 1,24



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2504

Stato:



Inviato il: 20/05/2021 22:52:28

Qui il regolatore un MPPT il calcolo usa la tensione Vmp del pannello un 6mmq sufficiente e sempre per il problema del connettore MC4 non andrei oltre

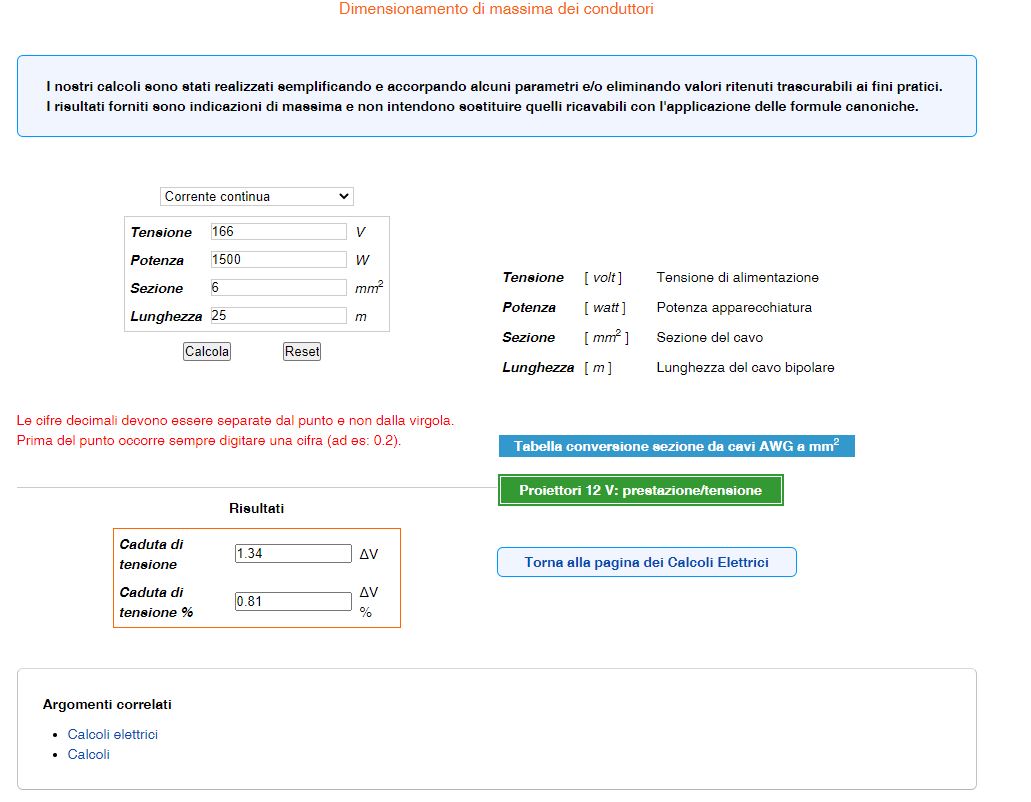

Immagine Allegata: 12345678.JPG

ForumEA/U/12345678.JPG



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2039

Stato:



Inviato il: 20/05/2021 22:56:10

CITAZIONE (AlessandroT, 20/05/2021 22:50:36 ) Discussione.php?216317&16#MSG239

CITAZIONE (OrsoMario, 20/05/2021 22:47:27 ) Discussione.php?216317&16#MSG238
Ok per i 5 pannelli che ora sono 4 mi hai risolto il probblema

Le altre 4 stringhe sono 4 pannelli in serie con voc di 166v e 10,87A per 1500Wp, qui mi basterebbero 10mm2 per ogni stirnga? sempre 25m di lunghezza

Certo il 10 in questo caso va benissimo


ok grazie



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2039

Stato:



Inviato il: 20/05/2021 22:58:56

CITAZIONE (Riccardo, 20/05/2021 22:52:28 ) Discussione.php?216317&16#MSG240

Qui il regolatore un MPPT il calcolo usa la tensione Vmp del pannello un 6mmq sufficiente e sempre per il problema del connettore MC4 non andrei oltre


vediamo se ho capito..

allora con gli mc4 connetto i 4 pannelli esco poi con uno spezzone di cavo da 6mm2 per polo [+] e [-] e poi connetto alla calata da 10mm2 con dei connettori rapidi che ora non mi sovviene il termine, giusto?

O potrebbero andare bene i morsetti a cappuccio/forbox?



Modificato da OrsoMario - 20/05/2021, 23:07:02


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2504

Stato:



Inviato il: 20/05/2021 23:06:43

Non so cosa sia il connettore rapido! Di solito quando ho il cavo da 10mmq metto una scatola stagna IP56 sotto un pannello e esco con pressacavo e cavi da 4 o 6 mmq per terminarli su un MC4



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2039

Stato:



Inviato il: 20/05/2021 23:10:55

per connettori rapidi intendo vediamo se mi spiego sono quelli a tubetto che si incastrano uno dentro l'altro tipo faston,
tipo questi ma tubolari LINK

ma se non ti ispirano fiducia li scarto.



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2504

Stato:



Inviato il: 20/05/2021 23:13:00

No assolutamente si ossideranno dopo qualche anno



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2039

Stato:



Inviato il: 20/05/2021 23:15:30

ok vada per la scatola stagna anche se non ho ben presente i pressa cavo quali sono, ma poi li cerco,
ti stresso ancora un attimo..

ok per i cavi posso scendere con calate da 10mm2, dunque sono in tutto 12 cavi da 10mmq, domandona..

che canaline (possibilmente tonde) potrei prendere? intendo dimensioni..



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2504

Stato:



Inviato il: 20/05/2021 23:18:10

una scatola stagna e fai i fori per i pressacavo e giunzione con saldatura e nastro agglomerante

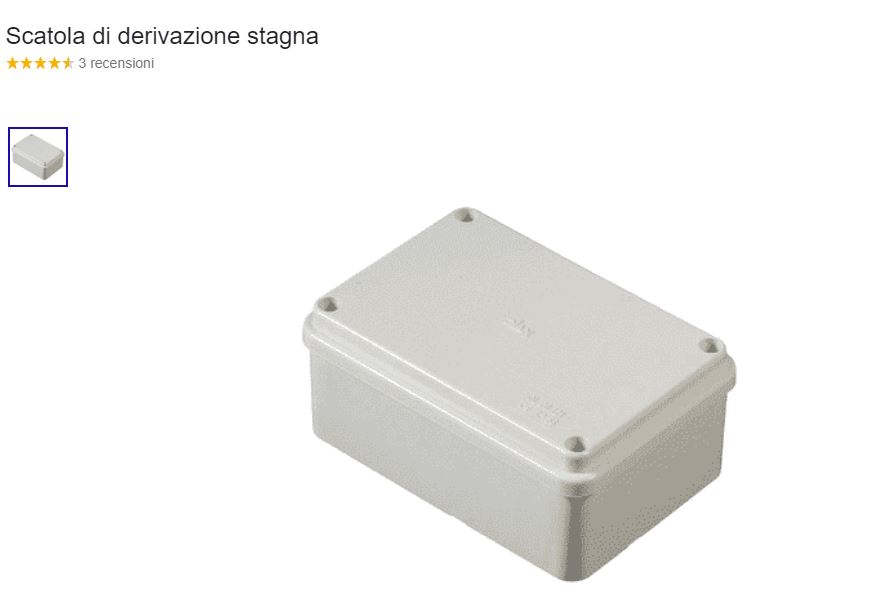

Immagine Allegata: 123456789.JPG

ForumEA/U/123456789.JPG



Modificato da Riccardo - 20/05/2021, 23:23:36


---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2504

Stato:



Inviato il: 20/05/2021 23:19:29

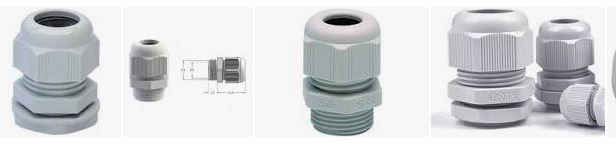

Pressacavo



Immagine Allegata: 12345678910.JPG

ForumEA/U/12345678910.JPG



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2504

Stato:



Inviato il: 20/05/2021 23:21:00

Usa il 6mmq non serve il 10 elimini la scatola
Ti serve solo per i pannelli dell'inverter il 10mmq



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2039

Stato:



Inviato il: 20/05/2021 23:21:58

A... ok tutto chiaro grazie ho capito,

ti riposto il mes che sei stato pi veloce di me nello scrivere..

ok vada per la scatola stagna anche se non ho ben presente i pressa cavo quali sono, ma poi li cerco,
ti stresso ancora un attimo..

ok per i cavi posso scendere con calate da 10mm2, dunque sono in tutto 12 cavi da 10mmq, domandona..

che canaline (possibilmente tonde) potrei prendere? intendo dimensioni..


CITAZIONE

Usa il 6mmq non serve il 10 elimini la scatola
Ti serve solo per i pannelli dell'inverter il 10mmq


ok !

ps non riesco a sincronizzarmi con le tue risposte hahah..



Modificato da OrsoMario - 20/05/2021, 23:28:49


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2039

Stato:



Inviato il: 20/05/2021 23:26:49

ah no scusami cavolo.. st combinando casini con i mes ,

Ok 10mm2 per la calata all'inverter le altre per il regolatore Mppt tutte da 6mmq, totale 2 cavi da 10mm2 per i 4 pannelli all'inverter, e 8 cavi da 6mm2 al regolatore Mppt, ma con tutti questi cavi che dimensioni di canalina devo comprare?

Mi sa che per far passare comodi i cavi devo usare i tubi in pvc quelli che si usano per gli scarici dei lavandini..



Modificato da OrsoMario - 21/05/2021, 00:49:52


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.
