Info installazione pannelli fotovoltaici
FinePagina

Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2504

Stato:



Inviato il: 21/05/2021 08:34:59

Calcola il diametro dei fili x numero fili x 1,5
Nella mia abitazione ho un tubo da 100 mm per gli scarichi dei lavandini che va da un camino al locale tecnico.
C'è dentro di tutto cavi fotovoltaico cavi coassiali satellitare e terrestre cavi ethernet per link e telecamera cavi rete cellulare,
c è ancora posto e devo ancora recuperare i cavi per eolico che ho dismesso.



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n°280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2039

Stato:



Inviato il: 21/05/2021 10:34:11

Grazie Riccardo,
ho fatto il calcolo mi viene fuori un tubo da diametro da 132mm mi sà che è troppo grosso devo aver sbagliato qualcosa nel calcolo..

Vado a occhio, prendo un tubo da diametro 60mm penso che per 12 cavi basta e avnza almeno incrocio le dita ..

vado a comprare il tutto,
grazie Faccine/bye1.gif



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2504

Stato:



Inviato il: 21/05/2021 14:21:59

Se sul tetto devi mettere una protezione al cavo, acquista la guaina nera, è molto più elegante della grigia che si utilizza di solito
Tieni conto che per le guaine si utilizza il diametro interno mentre per i tubi corrugati si utilizza il diametro esterno .
Il diametro esterno di una guaina da 25mm sarà di 29:30 mm circa



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n°280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2039

Stato:



Inviato il: 21/05/2021 19:17:14

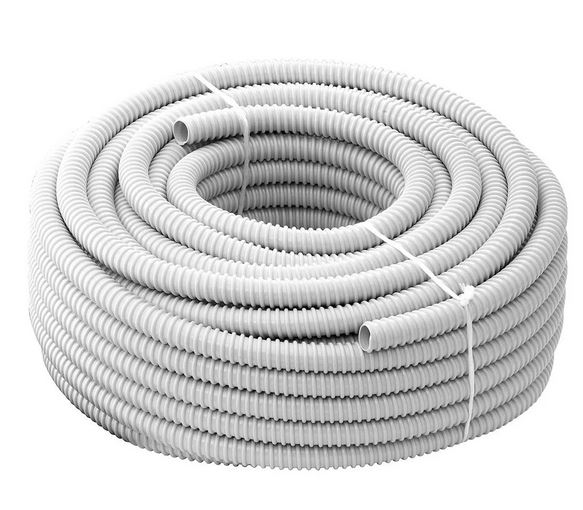

come guaina intendi questo modello?

http://www.energialternativa.info/public/newforum/ForumEA/U/Guaina.JPG

per incanalare i cavi dal tetto ho preso tubi pluviali marroni da 80mm almeno sono sicuro che ci stanno altri cavi, nel caso volessi fare delle aggiunte e visto che in 17 metri di canalizzazione dovrò mettere 8 curve, con queste dimensioni non dovrei tribulare a far passare i cavi,
martedì vengono a forarmi il muro con la carottatrice perchè con il demolitore non mi passa più, il muro è spesso 30cmm....
Così dopo posso unire la linea cantina tetto

Domanda, ma le strutture che sostengono i pannelli devo collegarle alla terra di casa o devo mettere una terra dedicata?



Modificato da OrsoMario - 21/05/2021, 20:16:02


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:18801

Stato:



Inviato il: 21/05/2021 21:34:48

Piccolo ot
Quasi 10 anni.... a produrre guaina spiralata da dn 8 a dn 50...e corrugato da dn20 a dn 50

Alla Inset



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2504

Stato:



Inviato il: 22/05/2021 00:47:18

CITAZIONE (OrsoMario, 21/05/2021 19:17:14 ) Discussione.php?216317&17#MSG259

come guaina intendi questo modello?



Si ma esiste anche di colore nero



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n°280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2504

Stato:



Inviato il: 22/05/2021 00:51:15

CITAZIONE (OrsoMario, 21/05/2021 19:17:14 ) Discussione.php?216317&17#MSG259



per incanalare i cavi dal tetto ho preso tubi pluviali marroni da 80mm almeno sono sicuro che ci stanno altri cavi, nel caso volessi fare delle aggiunte e visto che in 17 metri di canalizzazione dovrò mettere 8 curve, con queste dimensioni non dovrei tribulare a far passare i cavi,


Come mai tutte queste curve, nemmeno se fossero tubi da 125mm riusciresti a posare i cavi in quei tubi .Cambia tracciato o utilizza tubo corrugato e crea ispezioni intermedie



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n°280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2504

Stato:



Inviato il: 22/05/2021 01:10:43

CITAZIONE (Biomass, 21/05/2021 21:34:48 ) Discussione.php?216317&17#MSG260

Piccolo ot
Quasi 10 anni.... a produrre guaina spiralata da dn 8 a dn 50...e corrugato da dn20 a dn 50

Alla Inset


10 anni una vita!! Non trovo niente su internet della ditta Inset c è ancora? Forse è diventata Elmax



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n°280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:18801

Stato:



Inviato il: 22/05/2021 06:42:59

All'epoca nel 2010, la Inset era del colosso Bocchiotti.
Chiuso lo stabilimento vicino casa mia, ne ha aperto uno in Svizzera...miseramente chiuso poco dopo.

Ora è Bocchiotti Hager è ha aperto uno stabilimento vicino casa mia.

Direi stravagante



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2039

Stato:



Inviato il: 22/05/2021 10:17:56

CITAZIONE (Riccardo, 22/05/2021 00:51:15 ) Discussione.php?216317&17#MSG262

CITAZIONE (OrsoMario, 21/05/2021 19:17:14 ) Discussione.php?216317&17#MSG259


per incanalare i cavi dal tetto ho preso tubi pluviali marroni da 80mm almeno sono sicuro che ci stanno altri cavi, nel caso volessi fare delle aggiunte e visto che in 17 metri di canalizzazione dovrò mettere 8 curve, con queste dimensioni non dovrei tribulare a far passare i cavi,


Come mai tutte queste curve, nemmeno se fossero tubi da 125mm riusciresti a posare i cavi in quei tubi .Cambia tracciato o utilizza tubo corrugato e crea ispezioni intermedie


ho scelto la via più comoda e esteticamente meno impattante,
l'alternativa era passare sulla facciata frontale ma dovevo forare il muro del sottotetto la soletta del balcone è il muro della cantina di quasi 50 cm di spessore, e veder passare una canalina da ciama a fondo della facciata non lo digerivo..
passando nel retro c'è un angolo nascosto e non si vede niente, l'inconveniente sono tutte le curve, perchè dal tetto arrivo diretto in garage poi dal garage in cantina..

Il sospetto di tribulare nel far passare i cavi ce lo avevo, orami ho speso 180 € di tubazioni e staffe, non me la sento di accantonarli e prendere del corrugato, in qualche modo farò. magari fatta la prima tratta di 10 m passo tutti i cavi, e poi man mano che assemblo le tubazioni ci infilo i cavi dentro, altre idee non mi vengono..



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2039

Stato:



Inviato il: 22/05/2021 11:13:58

Scusatemi se ritorno sulla discussione cavi per i 4 pannelli in serie da 2..

Guardando bene, avrei 4 pannelli che mi danno solo 600Wp e dovrei spendere euri per struttura pannelli cavi scatola connettori etc.

Se li metto tutti e 4 in parallelo avrei il doppio della potenza 1200Wp con tensione di 32,7V e 36,68A ho fatto il calcolo per la caduta di tensione con cavo da 20mmq e mi da 1,63v di caduta che sarebbero 59W persi in calore (forse qualcosa meno perchè ho esagerato calcolando per 25m di cavo) ma dovrebbro bastarmi anche qualcosa meno,

32,7v di Vmp meno la caduta di 1,63 sarebbero 31,07v di resa

qesti 59W dispersi in calore possono dare problemi a lungo andare, tipo rischio di incendio o altro?

volevo valutare questo, perchè forse per solo 600Wp non mi conviene spendere denaro in strutture etc
peccato perchè dovrei depositare i pannelli in cantina..

dimenticavo che questi 4 pannelli non sarebbero gli unici pannelli orientati a sud ovest ma ne avrei altri 8 a supporto sempre a sud ovest, dunque i carichi non divergono solo su questi 4 pannelli idem per la ricarica del banco, cosa ne pensate?

PS. pensandoci bene potrei anche tenere la serie di pannelli scollegata e usufruirne solo in caso di cielo velato o in inverno quando la resa complessiva non è ottimale e magari in questo caso in vece di 4 utilizzare tutti e 5 i pannelli sempre con cavo da 20mmq..

lo sò mi stò arrampicando su i vetri ma vorrei sfruttare qesti 5 pannelli in qualche maniera..



Modificato da OrsoMario - 22/05/2021, 11:37:23


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2504

Stato:



Inviato il: 22/05/2021 11:53:27

Il ragionamento è giusto, anche perchè con 6000W di pannelli nuovi sul secondo regolatore condizioneranno le tensioni di bulk e equalizzazione



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n°280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2039

Stato:



Inviato il: 22/05/2021 13:34:13

Ciao Riccardo,
ok, dunque pensi che mettendoli tutti e 5 con cavo da 20mmq in questa situazione sarebbe fattibile?

Scusami ma sono un pò in fermento, perchè domani se riesco vorrei mandare avanti l'ordine di tutti icavi, più le 5 strutture per i pannelli e sono ancora dubbioso sul dafarsi



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2504

Stato:



Inviato il: 22/05/2021 13:54:14

Anche se perdi qualche decimo di volt non penso sia importante
Il tuo inverter è condizionato dal secondo regolatore che dispone di 6000W quindi per raggiungere la tensione di bulk e equalizzazione ci pensa il secondo regolatore.

7200W di pannelli comunque sono difficili da gestire avrai un grande surplus di energia che non utilizzi.
Ti devi prendere una Tesla Faccine/drive1.gifper usare tutta quell'energia da marzo a ottobre
Puoi anche riscaldare casa nelle mezze stagioni



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n°280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2039

Stato:



Inviato il: 22/05/2021 14:00:54

Si ho volutamente sovradimensionato il parco fotovoltaico più che altro per riuscire a sfruttarlo anche in inverno, e poi quando passerò a 48v avrò già una buona potenza sfruttabile, al massimo posso sezionare le stringhe se vedo che ci sono problemi di eccesso..
penso che così le mie tubolari non avranno più problemi di ricarica



CITAZIONE

7200W di pannelli comunque sono difficili da gestire avrai un grande surplus di energia che non utilizzi.


se monto tutti e 5 i pannelli in parallelo avrò un totale di 7500Wp..

Faccine/blowup.gif

vado che inizio a piazzare le "canalone" per l'impianto ciao e grazie



Modificato da OrsoMario - 23/05/2021, 08:24:34


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.
