Info installazione pannelli fotovoltaici
FinePagina

OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2169

Stato:



Inviato il: 05/06/2021 21:58:21

CITAZIONE (Claudio, 05/06/2021 16:20:11 ) Discussione.php?216317&25#MSG392

Mario con facile ricerca puoi trovare strumenti simili a quello che hai postato sia in Dc che in Ac, il problema sarà per quelli in Dc per la tensione dei pannelli.


Ciao Claudio,
si per trovare lo strumento non è un problema, ma il probelema e come dici tu, mi sembra di capire che con uno vedrò la produzione lato mppt e con un altro lato pwm e ancora un altro da mettere per il prelievo dal banco, viene un po macchinosa la cosa, pensavo esistesse uno strumento con piu sensori in modo che calcolasse il totale da Fv, ma forse mi conviene metterne uno per il banco e uno per l'Mppt, e uno lato Ac...


CITAZIONE
il problema sarà per quelli in Dc per la tensione dei pannelli.


in che senso?



Modificato da OrsoMario - 05/06/2021, 22:01:54


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2169

Stato:



Inviato il: 06/06/2021 00:02:28

Vediamo se ho capito,
potrei mettere uno di questi LINK in uscita dall'Mppt per monitorare la produzione delle stringhe (con shunt da 100A) o e meglio che ne compro uno a parte da 200A?

questo per il monitoraggio in Ac LINK

e questo per il banco LINK

non sono riuscito a trovarli esteticamente uguali.. pazienza..

Comunque secondo voi potrebbero anedar bene per fare il quadretto di monitoraggio che volevo fare?



Modificato da OrsoMario - 06/06/2021, 00:07:47


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



mania2
Watt


Gruppo:Utente
Messaggi:92

Stato:



Inviato il: 06/06/2021 14:27:01

io ho montato anche questo sul pannello del quadro generale per monitorare i consumi totali
https://www.amazon.it/KKmoon-multifunzionale-amperometro-voltmetro-misuratore/dp/B01IVI7V0O/ref=sr_1_11?__mk_it_IT=%C3%85M%C3%85%C5%BD%C3%95%C3%91&dchild=1&keywords=amperometro+220v&qid=1622982087&s=tools&sr=1-11

la scomodità è che deve stare dove passa la fase, che viene fatta passare dentro lo strumento ma, è di una precisione sconvolgente.
Lo monti sulla barra DIN anche se in larghezza non è multiplo esatto.



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2169

Stato:



Inviato il: 06/06/2021 19:50:43

Penso che prenderò quelli che ho postato sopra, per il lato pwm non so se sia il caso di prendere un altro sturmento..


Oggi mi sono portato avanti con un lavoro, ho preparato la calata per i 5 pannelli in parallelo, non sapendo come saldare il cavo da 35mm2 per passare a 6mm2 ho costruito un morsetto con un tubetto di rame dove ho alloggiato i due cavi, bagnato con il gel per saldatura e poi colato circa mezza bobina di stagno, più ho messo doppio strato di guaina termo saldante, una volta posati i cavi, per sicurezza ho fatto in modo che le 2 saldature risultino sfalste di 10 cm da un cavo all'altro,
non sò.. io meglio di cosi non sono riuscito a fare, cosa ne pensate dovrebbe andar bene?

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG10603.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG10604.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG10605.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG10608.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG10609.jpg



Modificato da OrsoMario - 06/06/2021, 19:53:57


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2169

Stato:



Inviato il: 07/06/2021 23:19:59

CITAZIONE (mania2, 05/06/2021 16:56:31 ) Discussione.php?216317&25#MSG393



io per monitorare produzione del FV e consumo della casa (tutto AC) utilizzo proprio due apparecchietti simili a quello del link e, per comodità ho allungato di oltre 10 m il cavetto che collega il toroide così da avere il sensore al piano di sotto dove ci sono i quadri ma i display li ho al piano di sopra dove li posso leggere con comodità. Non ho rilevato grossi errori nonostante l'allungamento del cavetto. Poi ne ho un'altro dedicato alla PDC.


Ma intendi dire che per la misurazione del fotovoltaico (DC) utilizzi uno strumento che funziona in AC?

perchè se fosse così sarebbe molto più comda l'installazione, potrei usare un misuratore con toroide al posto della resistenza di shunt..



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2169

Stato:



Inviato il: 08/06/2021 22:52:55

Scusatemi, ma sono troppo ignorante..
assieme al tracer ho anche il dipslay MT50!
dunque per monitorare batterie e Mppt basta che prendo una prolunga RJ45, e mi porto lo sturmetno al piano di sopra

posto qualche foto dell'avanzamento lavori

Il pannello che ho utilizzato per fissare inverter reglatore etc..

E' un pannello di [OSB StopFire] ignifugo, trattato con vernice alte temperature (costato un rene)...
l'ho fissato al muro con 9 tasselli da 10mm

inverter e regolatore li ho fissati spessorandoli di un centimetro abbondante in modo da avere più ventilazione tra pannello e fondo


http://www.energialternativa.info/public/newforum/ForumEA/U/IMG10618.jpg


e finalmente sono arrivati anche i pannelli, che aspettavo da una settimana...
problemi con il corriere per la consegna.

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG10617.jpg

continua...



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2169

Stato:



Inviato il: 10/06/2021 00:50:21

Oggi piccoli progressi..

ho tirato tutti i cavi dalla cantina al tetto, e come mi avevate già avvertito ho tribulato come un dannato.. 5 ore di lavoro per passare tutti i cavi dentro la tubazione mi ha sfiancato..

poi ho iniziato i primi collegamenti delle stringhe nel quadro di campo.

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG10621.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG10622.jpg



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:11844

Stato:



Inviato il: 10/06/2021 08:33:29

Bel lavoro Faccine/thumbup1.gif



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 400A AGM stanche=100A forse!!!



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2169

Stato:



Inviato il: 10/06/2021 13:10:09

Grazie Claudio

Stò cercando di dare il massimo per fare un lavoro decente, e sfrutto tutti i vostri ottimi consigli, questo lavoro mi ha preso bene, ieri sera ho tirato fino a mezzanotte per cercare di andare avanti,

oggi ho terminato la linea nel sotto tetto, speriamo che si sbrigi il murotare a sistemarmi il tetto..

foto..

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG10624.jpg

non fate caso al casino che ho nel solaio, appena mi scoperchiano il tetto pulisco tutto per bene perchè dovrò isolare la soletta

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG10623.jpg

...



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2504

Stato:



Inviato il: 10/06/2021 13:54:44

Ottimo lavoro!!!



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n°280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2169

Stato:



Inviato il: 10/06/2021 14:00:31

Grazie Riccardo

se notate qulacosa che non va bene non fatevi problemi a dirmelo, io in questo momento sono come uno studente che fà i compiti a casa e voi i miei maestri



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2169

Stato:



Inviato il: 11/06/2021 08:56:17

Buongiorno Ragazzi,

ho bisogno del vostro aiuto, dovrei collegare il quadretto che vi posto qui sotto, ho messo un magnetotermico differenziale subito dopo il contatore enel in modo da proteggere iltutto, e anche in caso di necessità isolare tutto l'impianto dal contatore,
subito dopo ho messo una presa per il generatore a scoppio è un altro magnetotermico differenziale a protezione in caso dovessi usare il generatore,
poi un commutatore quadripolare a camme,
Se non erro su posizione (2) và Enel verso inverter, posizone [0] tutto isolato, posizione (1) si esclude l'inverter e l'abitazione và con enel, giusto?

e qui siccome non ho mai montato un commutatore , vi chiedo: come devo fare i collegamneti?

Ultima cosa non meno importante che sezione di cavi devo usare per i collegamenti?

http://www.energialternativa.info/public/newforum/ForumEA/U/quadretto%20commutatore.png

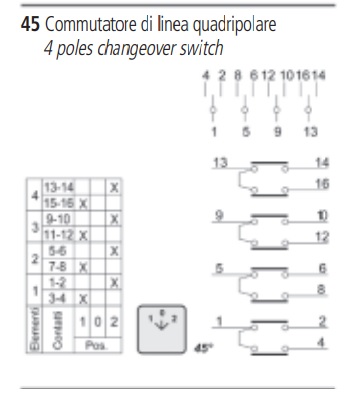

schema commutatore:

http://www.energialternativa.info/public/newforum/ForumEA/U/schema%20commutatore.jpg



Modificato da OrsoMario - 11/06/2021, 09:07:42


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



emuland
GigaWatt


Gruppo:Utente
Messaggi:2537

Stato:



Inviato il: 11/06/2021 10:32:24

CITAZIONE (OrsoMario, 11/06/2021 08:56:17 ) Discussione.php?216317&26#MSG406

Buongiorno Ragazzi,

ho bisogno del vostro aiuto, dovrei collegare il quadretto che vi posto qui sotto, ho messo un magnetotermico differenziale subito dopo il contatore enel in modo da proteggere iltutto, e anche in caso di necessità isolare tutto l'impianto dal contatore,
subito dopo ho messo una presa per il generatore a scoppio è un altro magnetotermico differenziale a protezione in caso dovessi usare il generatore,
poi un commutatore quadripolare a camme,
Se non erro su posizione (2) và Enel verso inverter, posizone [0] tutto isolato, posizione (1) si esclude l'inverter e l'abitazione và con enel, giusto?

e qui siccome non ho mai montato un commutatore , vi chiedo: come devo fare i collegamneti?

Ultima cosa non meno importante che sezione di cavi devo usare per i collegamenti?

http://www.energialternativa.info/public/newforum/ForumEA/U/quadretto%20commutatore.png

schema commutatore:

http://www.energialternativa.info/public/newforum/ForumEA/U/schema%20commutatore.jpg



sezione montante 6mmq

per il montaggio sono un po scomodo con lo smartphone



---------------
Wolfo: "Ragioniere e MezzaLaurea IT"
(letta in tono dispregiativo)
Wolfo:" Forse ti sei Laureato in Ingegneria Binaria presso il Politecnico di Paperopoli xx/110, proprio perchè non conosci l'importanza dei ruoli"
Boubbles: Quello la cui laurea "sostiene il muro"
Studente in stupideria della sicurezza presso qualche università a caso
Baubaumiciomicio:"Ti ho messo in grassetto le falsità dette".
c'è gente che dichiara che il vaccino l'ha ricevuto per via (nasale/rettale). (..rivelatasi vera..)
htttp://www.WeSellCells.eu/18650/



OrsoMario

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2169

Stato:



Inviato il: 11/06/2021 11:04:05

Scusami emuland,

ho postato lo schema sbagliato...

metto qui sotto quello giusto:

http://www.energialternativa.info/public/newforum/ForumEA/U/s-l500_1.jpg



CITAZIONE

sezione montante 6mmq


Ok.



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4372

Stato:



Inviato il: 11/06/2021 11:11:03

Quindi il commutatore ti serve per commutare o enel o fotovoltaico? Potevi prenderlo bipolare in ogni caso considera di mettere la posizione 1 per enel e la 2 per fotovoltaico. A questo punto considera di mettere enel sui pin 4 e 8 e il fotovoltaico sui pin 2 e 6 e naturalmente sui pin 1 e 5 tu ritrovi l uscita.



Modificato da AlessandroT - 11/06/2021, 11:15:10


---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24
