Guasto saldatrice ad elettrodo
FinePagina

Dario87
milliWatt


Gruppo:Utente
Messaggi:19

Stato:



Inviato il: 14/02/2021 11:08:03

Buongiorno a tutti,
eccomi nuovamente qui a scrivere, questa volta alle prese con la mia saldatrice ad elettodo che essendo pressoch nuova, ha gi deciso di abbandonarmi. Ieri mentre saldavo l'asse delle ruote posteriori di un go kart elettrico che sto costruendo per mio figlio, saltato tutto di un colpo il salvavita; la saldatrice non da segni di vita, secondo voi si pu riparare? Magari solo una resistenza andata? Da dove dovrei partire per individuare il problema?

Grazie del vostro supporto

Dario



Immagine Allegata: 20210214_105611_compress90.jpg

ForumEA/U/20210214_105611_compress90.jpg



Modificato da Dario87 - 14/02/2021, 11:27:02


Dario87
milliWatt


Gruppo:Utente
Messaggi:19

Stato:



Inviato il: 14/02/2021 11:09:44

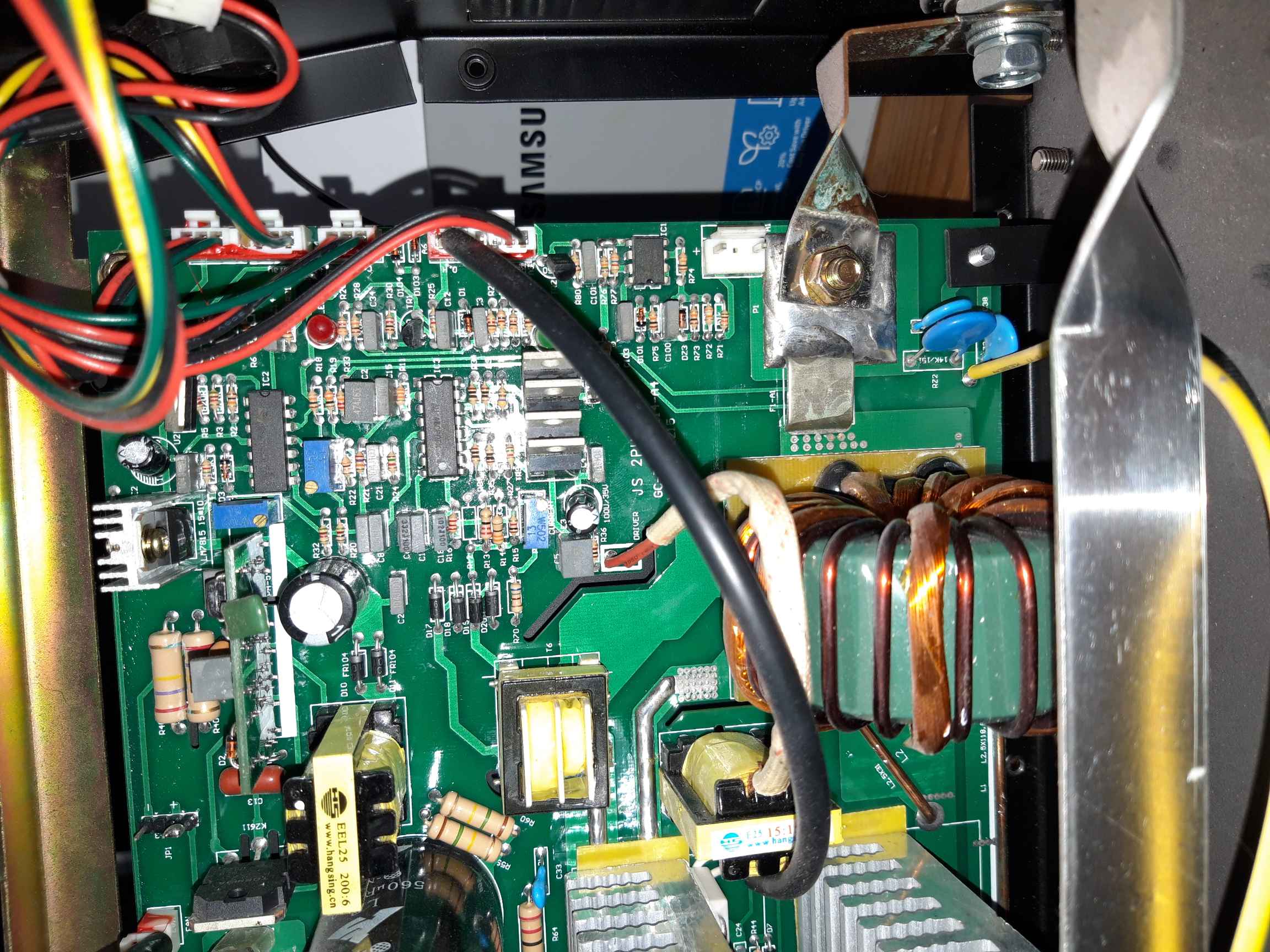

Internamente



Immagine Allegata: 20210214_105630_compress34.jpg

ForumEA/U/20210214_105630_compress34.jpg



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:10632

Stato:



Inviato il: 14/02/2021 14:03:45

Visto cosi non si capisce molto!!!

Marca ??



---------------
Inverter PIP4048MS-2014, 5250W pannelli, 500A AGM



Dario87
milliWatt


Gruppo:Utente
Messaggi:19

Stato:



Inviato il: 14/02/2021 14:57:29

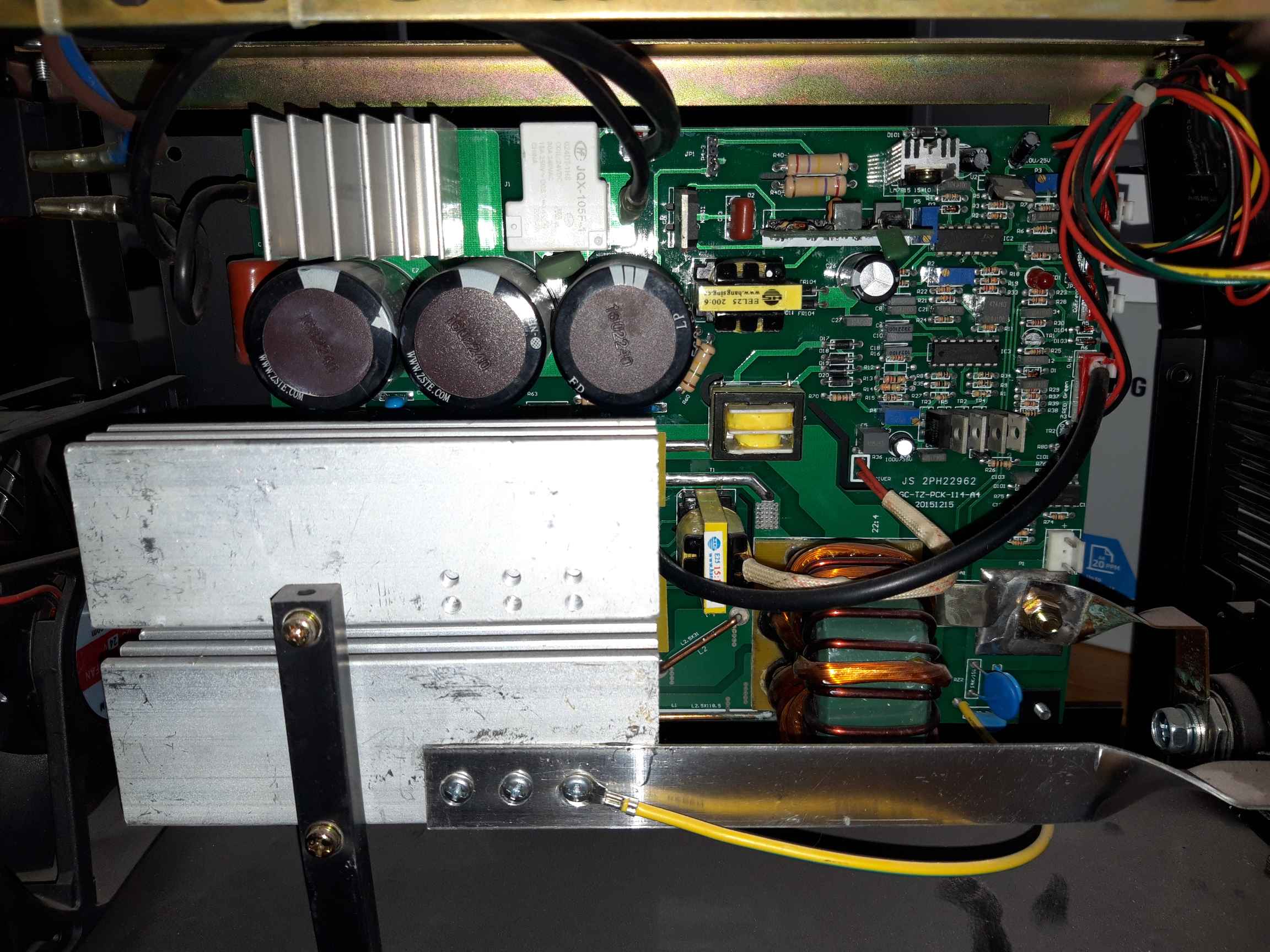

Altre immagini



Immagine Allegata: 20210214_105624_compress98.jpg

ForumEA/U/20210214_105624_compress98.jpg



Dario87
milliWatt


Gruppo:Utente
Messaggi:19

Stato:



Inviato il: 14/02/2021 14:59:24

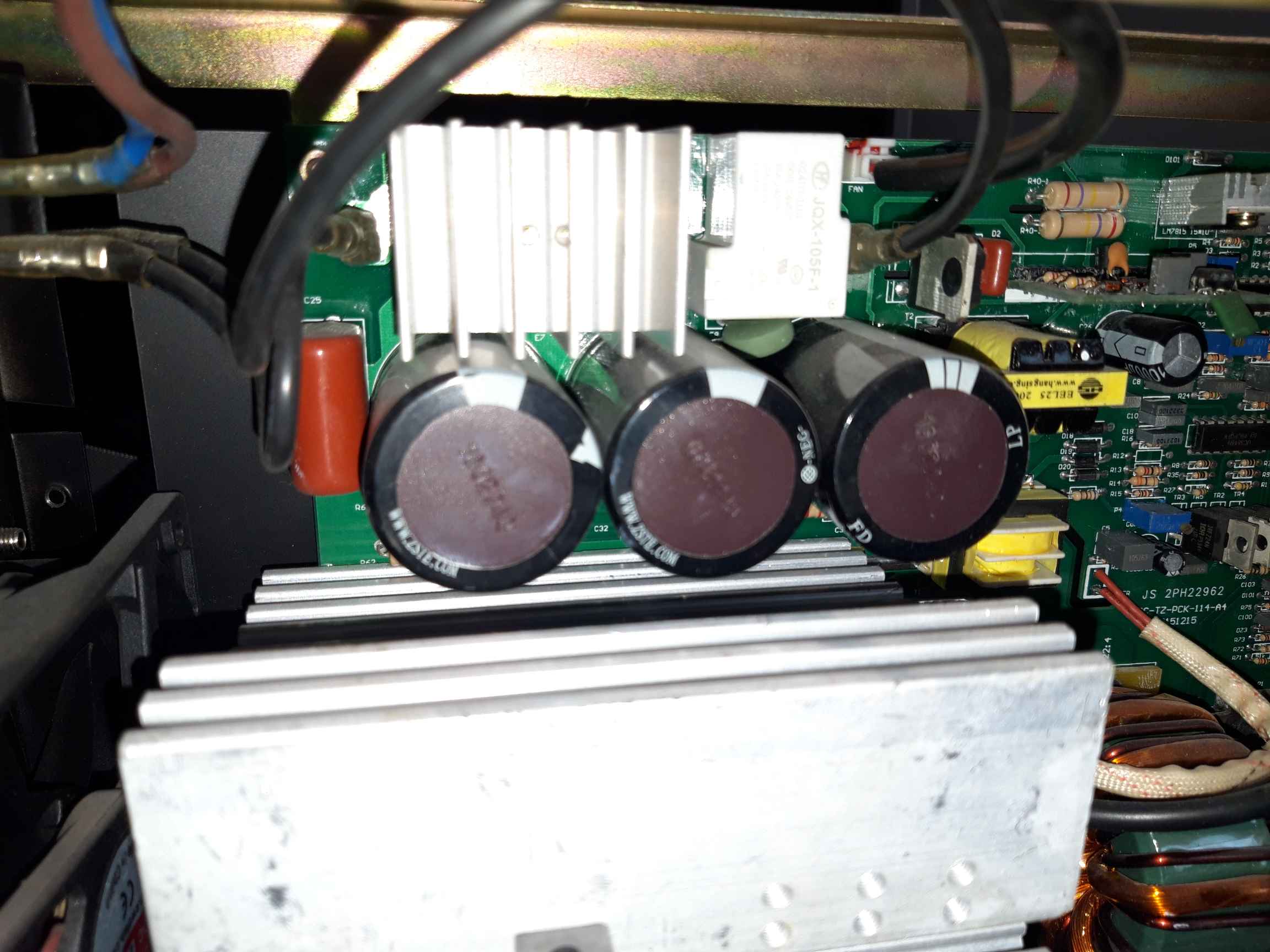

Da dove devo partire per trovare la causa?



Immagine Allegata: 20210214_105641_compress37.jpg

ForumEA/U/20210214_105641_compress37.jpg



Dario87
milliWatt


Gruppo:Utente
Messaggi:19

Stato:



Inviato il: 14/02/2021 15:07:11

Ecco la marca.



Immagine Allegata: 20210214_150525_compress35.jpg

ForumEA/U/20210214_150525_compress35.jpg



Elettrico

Avatar
KiloWatt


Gruppo:Utente
Messaggi:270

Stato:



Inviato il: 14/02/2021 15:51:55

La prima prova se non lai fatta misurare se arriva la 220v alla scheda azionando l'interruttore e se ce qualche fusibile di protezione.



---------------
sunny island s16.oh.11/ sunny boy sb 5000tl 21 sanny remote control n12 batterie 100 a fiam fgl n24 batterie FIAMM 4V 200Ah 4SLA200



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:10632

Stato:



Inviato il: 14/02/2021 18:40:42

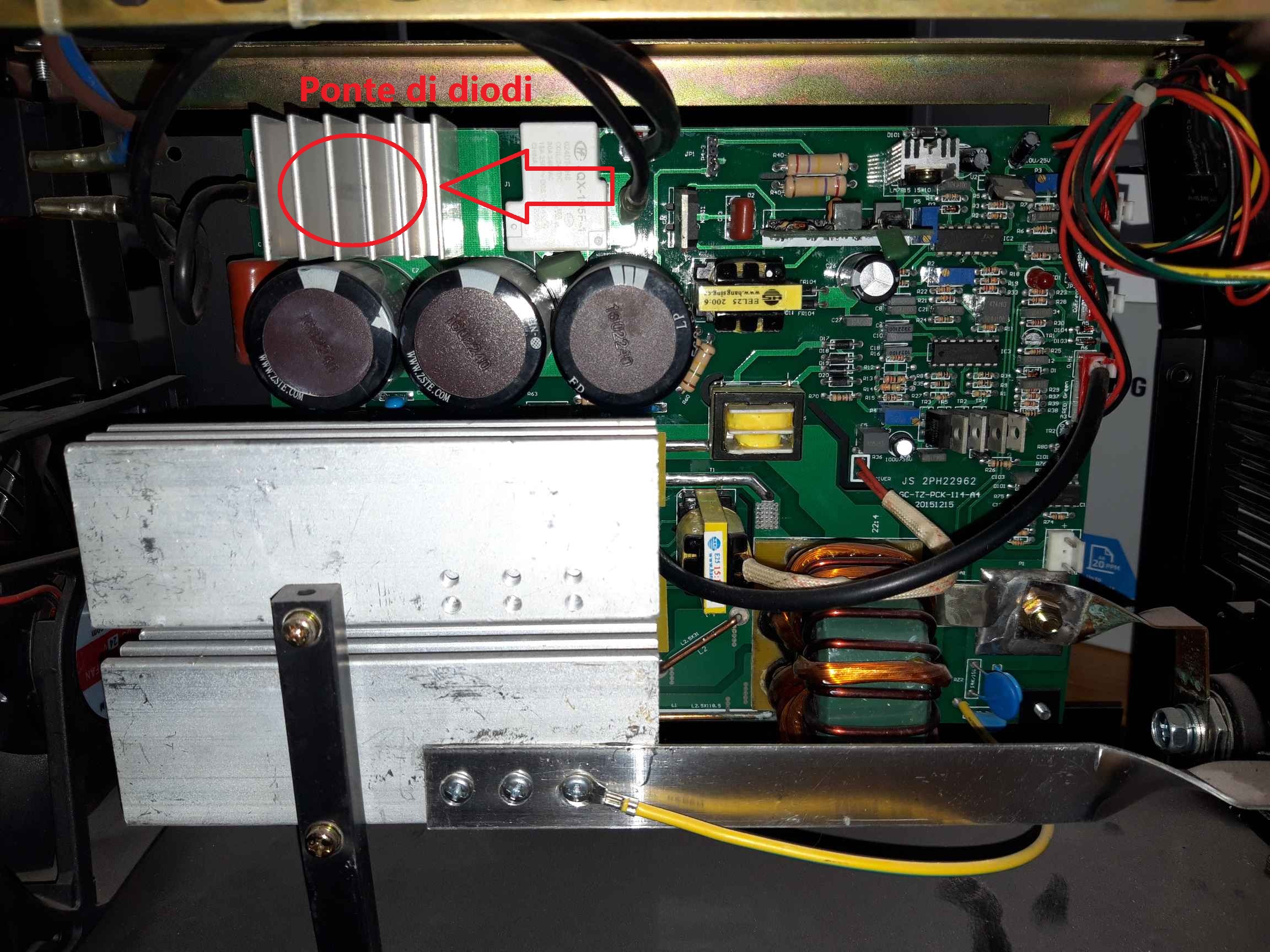

L'ideale sarebbe staccare quella scheda e seguire il percorso della 230Vac Sotto quell'alettatura dovrebbe esserci un ponte di diodi, verifica che gli arrivi, e verifica che esca in DC sui condensatori e il funzionamento del quel relay bianco, attenzione alle dita stai lavorando con tensioni elevate 230Vac 330Vdc, fallo solo se sei consapevole di quello che stai facendo.



Immagine Allegata: 1.jpg

ForumEA/U/1_19.jpg



Modificato da Claudio - 14/02/2021, 18:58:35


---------------
Inverter PIP4048MS-2014, 5250W pannelli, 500A AGM



Dario87
milliWatt


Gruppo:Utente
Messaggi:19

Stato:



Inviato il: 14/02/2021 19:08:15

Grazie delle risposte, domani vedo di smontare tutto e verifico.



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2410

Stato:



Inviato il: 14/02/2021 20:38:03

CITAZIONE (Dario87, 14/02/2021 11:08:03 ) Discussione.php?216417&1#MSG0

Ieri mentre saldavo l'asse delle ruote posteriori di un go kart elettrico che sto costruendo per mio figlio, saltato tutto di un colpo il salvavita; la saldatrice non da segni di vita, secondo voi si pu riparare?

Dario


E' un salvavita puro o con magnetotermico collegato assieme.
Se saltato il salvavita soltanto sta ad indicare che vi una dispersione verso terra, dovresti verificare con cautela staccando la terra della saldatrice senza toccarla quando darai tensione 230 se si avvia.

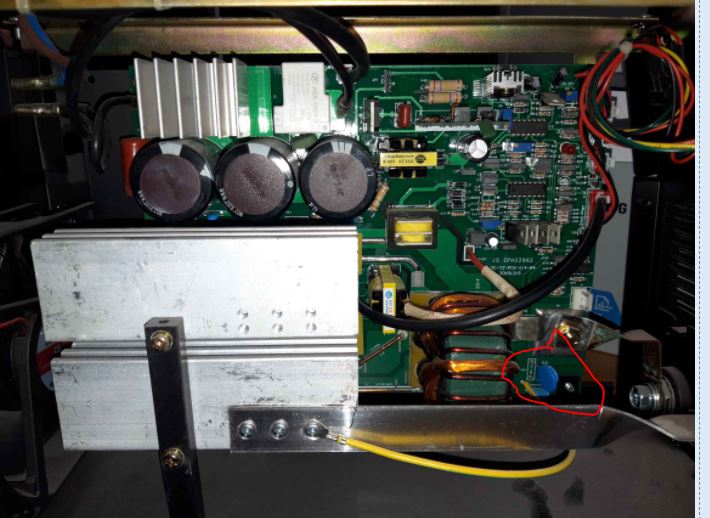

Se si avvia devi cercare il guasto nei circuiti di soppressione delle tensioni tipo come cerchiato in figura allegata.
Se salta il magneto termico segui la strada indicata da Claudio



Immagine Allegata: 1.JPG

ForumEA/U/1_20.JPG



---------------
Q.CELLS Q.PEAK DUO G8 2100W
Q.CELLS Q.PEAK-G3 2475W
Solar Frontier CIS 850W
Inverter PIP5048MST
Regolatore di carica 2xWRM30
Batterie:1080Ah AGM in 8 banchi
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:10632

Stato:



Inviato il: 15/02/2021 09:23:47

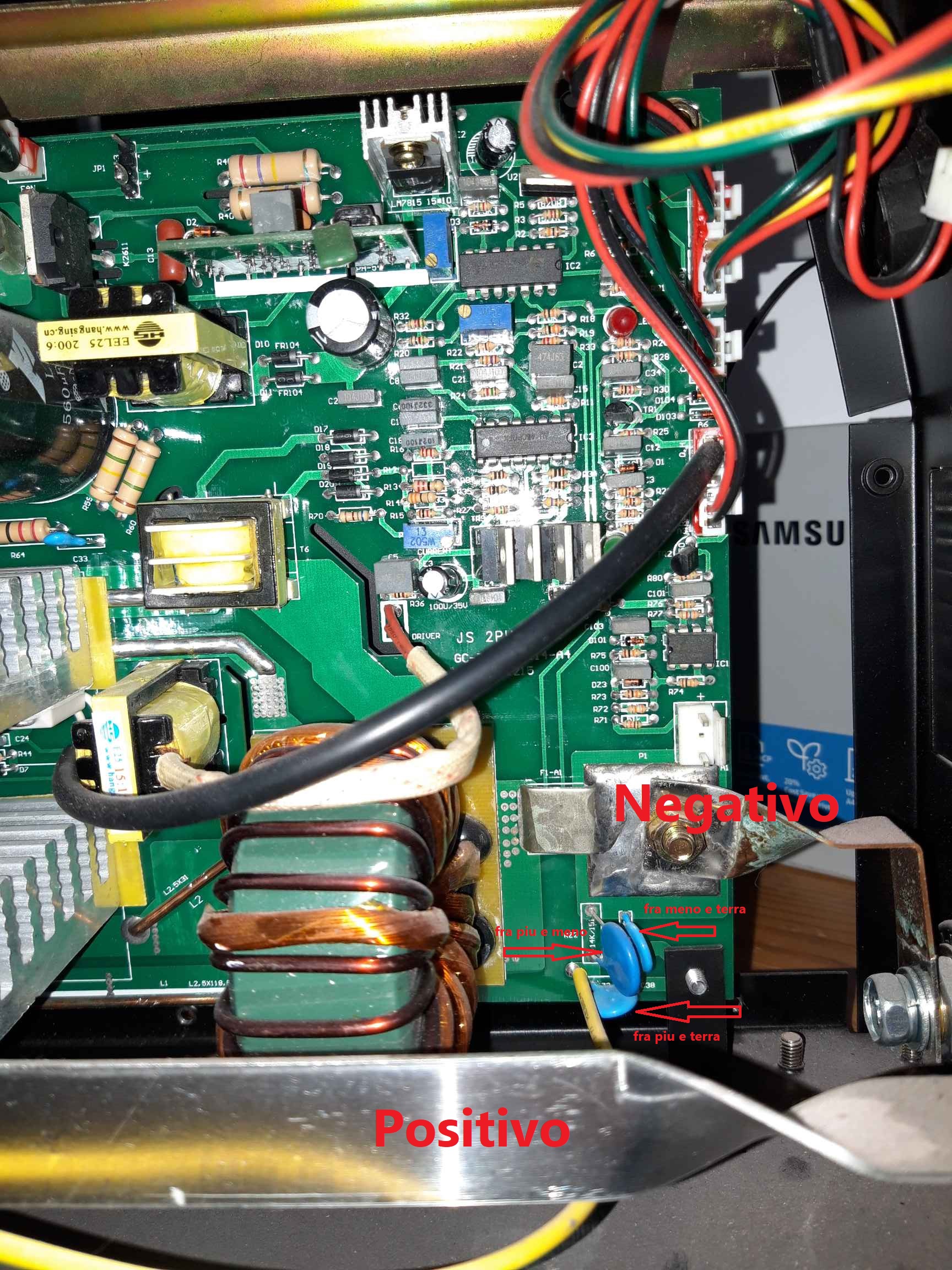

Dovrebbero essere varistori.

Basta toglierli e vedere se si accende, senza provare a saldare, vedere solo se si accende.



Immagine Allegata: 2.jpg

ForumEA/U/2_17.jpg



---------------
Inverter PIP4048MS-2014, 5250W pannelli, 500A AGM



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:10632

Stato:



Inviato il: 15/02/2021 09:28:17

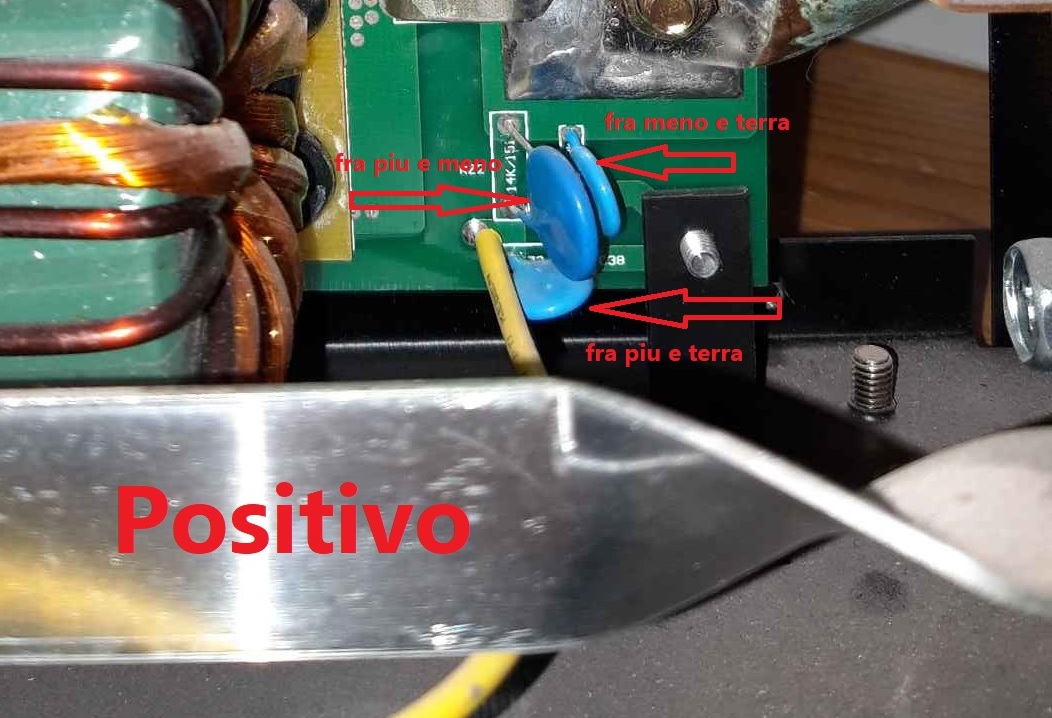

Visti cosi non sembrano danneggiati, serve misurarli.



Immagine Allegata: 3.jpg

ForumEA/U/3_13.jpg



---------------
Inverter PIP4048MS-2014, 5250W pannelli, 500A AGM



lupocattivo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2106

Stato:



Inviato il: 15/02/2021 10:57:25

Ciao Dario87, da parecchio tempo ho smesso di tentare riparazioni elettroniche... Oltre a circuitazioni spesso a me incomprensibili; piste arzigogolate e a pi strati; dispositivi sempre pi microscopici quasi impossibili da dissaldare senza cucinarli, sostituirli o anche semplicemente trovare i corrispondenti un'impresa.
Una cosa tuttavia ho capito: spesso vengono piazzati dei Fusibili in alcune parti strategiche degli apparati che si interrompono per motivi spesso sconosciuti all'utente. In molti casi la lettera (F) sullo stampato ne rivela la presenza. Di solito quando intervengono si ha la condizione di "Apparato Guasto" che non da segni di vita...
Nelle tue foto ho visto questi... Magari sono loro...

http://www.energialternativa.info/public/newforum/ForumEA/U/DIODI-FUSIBILI.jpg



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:10632

Stato:



Inviato il: 15/02/2021 11:34:35

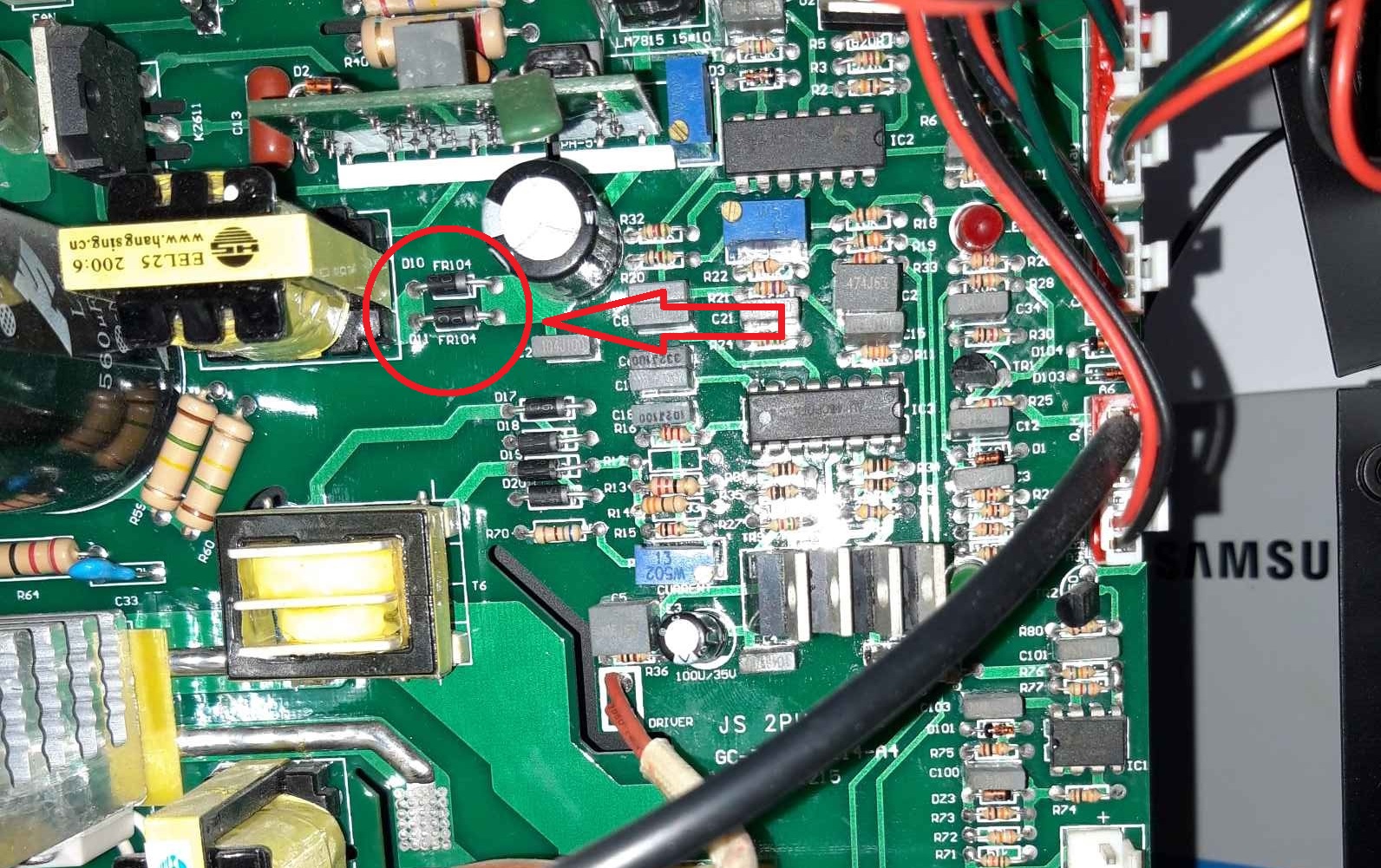

Giusto, sono qui.



Immagine Allegata: 4.jpg

ForumEA/U/4_9.jpg



---------------
Inverter PIP4048MS-2014, 5250W pannelli, 500A AGM



Dario87
milliWatt


Gruppo:Utente
Messaggi:19

Stato:



Inviato il: 18/02/2021 11:28:05

Ho individuato il fusibile guasto, quello in basso da voi segnalato interrotto. 3 giorni fa ho contattato il venditore ebay dove nel maggio 2019 ho acquistato la saldatrice; nella politica del negozio viene indicata una garanzia di un anno (che abbondantemente scaduta), ci nonostatnte ho chiesto al venditore qui su ebay tedesco se avesse potuto fare qualcosa dato che la saldatrice l'ho usata si e no 4 volte. Per mia sorpresa il venditore molto gentilmente e senza problemi mi ha indicato il centro di riparazione al quale avrei potuto inviare gratuitamente la saldatrice💪
Morale della favola la riparazione non dovr farla io, non so tra l'altro se sostituendo solo il fusibile avrei risolto il difetto. Ma soprattuto quale la causa che ha portato a tutto ci rimane una incognita.

Grazie del vostro supporto

Dario



Immagine Allegata: 20210218_111502_compress11.jpg

ForumEA/U/20210218_111502_compress11.jpg
