PELLETTATRICI ARTIGIANALI a trafila piana e anulare (Home made)
FinePagina

maxou
Watt


Gruppo:Utente
Messaggi:27

Stato:



Inviato il: 17/3/2011,11:07

ciao corvo, che motore utlizzi??
Con tutti quei fori ti serve una bella potenza.....

CITAZIONE (corvo50 @ 16/3/2011, 22:13)
la pelettatrice Ŕ attaccata al trattore con 80cv di potenza

a ecco non avevo letto!! faccine/biggrin.gif



biomassoso

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1239

Stato:



Inviato il: 17/3/2011,11:12

CITAZIONE (linc @ 17/3/2011, 10:31)
Ho una mezza idea di di progettare una macchina grossa anch'io.

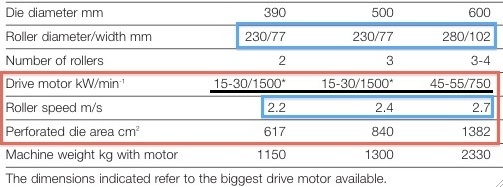

Qui hai un'idea delle motorizzazioni per le piccole piane,ma ancor pi¨ interessante Ŕ vedere la velociÓ dei rulli rispetto il loro diametro. faccine/dry.gif

ForumEA/us/img269/7326/speedrollerdie.jpg




Modificato da NonSoloBolleDiAcqua - 16/09/2014, 18:54:58


d.d.l

Avatar
MegaWatt


Gruppo:Utente
Messaggi:494

Stato:



Inviato il: 17/3/2011,13:13

scusa ,ma che diametro hanno i rulli ? 230 x 77 di spessore ? e la trafila che diametro ha ? se la proporzione e giusta e un metro di diametro , faccine/cry.gif



biomassoso

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1239

Stato:



Inviato il: 17/3/2011,13:24

CITAZIONE (d.d.l @ 17/3/2011, 13:13)
se la proporzione e giusta e un metro di diametro

un metro? ...pensavo fosse chiaro faccine/sick.gif

esempio:
diametro trafila 390 mm con area di lavoro di 617 cm2
diametro rulli 230 mm
larghezza di lavoro dei rulli 77 mm

velocitÓ dei rulli per lo sviluppo di quella circonferenza (raggio 115 mm) di 2,2 metri/secondo




Modificato da biomassoso - 17/3/2011, 13:26


d.d.l

Avatar
MegaWatt


Gruppo:Utente
Messaggi:494

Stato:



Inviato il: 17/3/2011,13:24

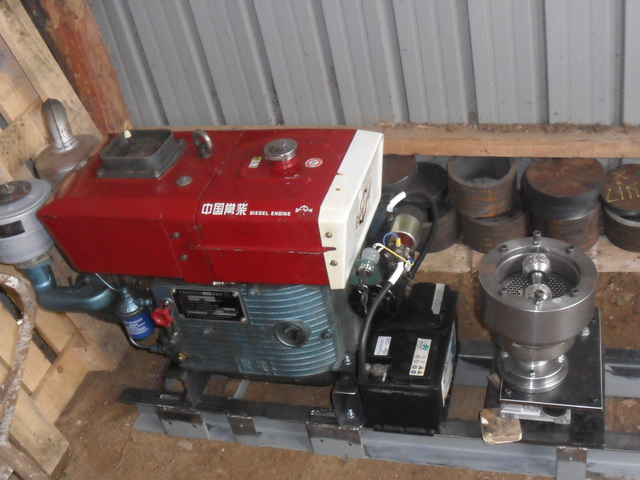

ForumEA/us/img109/6739/sam0247w.jpg



la macchina e quasi pronta , domani spero di trovare le cinghie cosi magari cominciamo a vedere come va



Modificato da NonSoloBolleDiAcqua - 18/09/2014, 12:21:43


linc
KiloWatt


Gruppo:Utente
Messaggi:188

Stato:



Inviato il: 17/3/2011,13:24

CITAZIONE (biomassoso @ 17/3/2011, 11:12)
CITAZIONE (linc @ 17/3/2011, 10:31)
Ho una mezza idea di di progettare una macchina grossa anch'io.

Qui hai un'idea delle motorizzazioni per le piccole piane,
ma ancor pi¨ interessante Ŕ vedere la velociÓ dei rulli rispetto il loro diametro.

faccine/dry.gif
(IMG)

Tabella molto interessante,piu' tardi me la studiero'.
La velocita' dei rulli e' un parametro di grande interesse che puo' farti risalire
ad altre informazioni che conosci benissimo.
Grazie



d.d.l

Avatar
MegaWatt


Gruppo:Utente
Messaggi:494

Stato:



Inviato il: 07/01/2014 14:34:19

non mi ricordo mai quale e il codice da inserire e la risoluzione della foto !!!!!!!!!!!!!!

ForumEA/us/img109/6739/sam0247w.jpg



Modificato da NonSoloBolleDiAcqua - 18/09/2014, 15:45:26


wroclaw

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1608

Stato:



Inviato il: 17/3/2011,14:08

rispondo ora che la vedo..... Il motore Ŕ lo stesso, e il rumore che fÓ pure faccine/wacko.gif
sto pensando a mettere una marmitta di camioncino in serie a quella che c'Ŕ motata per abbassare la rumorositÓ
Vedrai come frullerÓ la pellettatrice con quei 16,2 Kw di potenza !!!! faccine/clap.gif faccine/clap.gif



d.d.l

Avatar
MegaWatt


Gruppo:Utente
Messaggi:494

Stato:



Inviato il: 17/3/2011,14:36

ciao , evitati pure di perder tempo con marmitte aggiuntive , chi me lo ha venduto ha provato a farlo , ma dice che non serve a nulla perche il grosso del rumore viene dall aspirazione e dal basamento , ti posso dire che se esaminiamo il motore vediamo che e un monocilindro da 22 cv quindi se ne mettiamo 4 in linea fanno 88 cv quindi ti posso confermare che il vecchio trattore che ho venduto da 80 cv faceva quasi lo stesso rumore , quindi e piu che lecito che faccia baccano , vuol dire che metteremo le cuffie per quei 2 week end che servono a fare il fabbisogno annuo



maxou
Watt


Gruppo:Utente
Messaggi:27

Stato:



Inviato il: 17/3/2011,15:57

CITAZIONE (d.d.l @ 17/3/2011, 13:30)
faccine/huh.gif non mi ricordo mai quale e il codice da inserire e la risoluzione della foto !!!!!!!!!!!!!!
(IMG)
Uploaded with ImageShack.us

elamadonna che motorazzo!!!!



corvo50

Avatar
GigaWatt


Gruppo:Utente
Messaggi:861

Stato:



Inviato il: 07/01/2014 14:37:48

ho deciso,riparto a rifare la trafila.domani mi consegnano il disco di acciaio tagliato col cannello e comincio a tornire.mi direste quali fori vanno bene per uno spessore di 30mm e un diametro di 200 ?6,5mm Ŕ troppo ?e cher interasse devo tenere ?ve lo chiedo perchŔ devo comprare anche un alesatore,e forare qualche decimo in meno.
questa Ŕ la macchina dopo orrenda verniciatura a pennello

ForumEA/1300379833.jpg



d.d.l

Avatar
MegaWatt


Gruppo:Utente
Messaggi:494

Stato:



Inviato il: 17/3/2011,17:45

faccine/clap.gif bravo , fai attenzione che non ti venga il materiale duro tagliandolo con cannello , i fori anche da 6 va bene ma se ti viene piu comodo 6,5 va bene lo stesso



biomassoso

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1239

Stato:



Inviato il: 17/3/2011,17:46

attaccata alla presa di forza della motoagricola....
complimenti, Ŕ la soluzione motoristica migliore!

punta elicoidale da 5,8 ed alesatore da 6

o fori da 6 ed alesi da 1/4" (6,35mm)



Scarica allegato

ALESATORI_serie_piccola.pdf

( Numero download: 286 )



corvo50

Avatar
GigaWatt


Gruppo:Utente
Messaggi:861

Stato:



Inviato il: 07/01/2014 14:39:34

ah ecco ,grazie ragazzi.la punta da 5,8 ce l'ho l'alesatore lo prendo domani.per il cannello sono giÓ daccordo col tipo che me lo taglia di non raffreddarlo con l'acqua,comunque lo devo stemprare in forgia perchŔ ha uno strato di un mm temprato giÓ di suo.per fare l'ultima trafila ho giÓ rotto un po di punte,non voglio ripetere l'esperienza.dunque fori da 6 dovrei tenere un interasse di 9-10 mm e intercalare i fori in modo di lasciare meno materiale possibile tra un foro e l'altro,se non mi sbaglio...infatti la mia trafila non lavorava correttamente perchŔ la maggior parte della pressione veniva sprecata sul metallo e non sui fori.con quella nuova dovrebbe aumentare il rendimento e anche la pressione sui fori spero.in tal caso dovrebbe aumentare anche la temperatura
la presa di forza del trattore va bene perchŔ dispongo anche di quella veloce (fa gli stessi giri del motore)poi ho dovuto moltiplicare con le cinghie perchŔ la riduzione 20>1 del riduttore mi portava i giri troppo in basso.adesso lavora a 150-180 giri a seconda di come accelero.potrei salire anche di piu ,ma non voglio sprecare gasolio per niente.aspetto che funzioni correttamente.i rulli sono da 80 mm di diametro dovrebbero andare bene almeno quelli...
scaldare col cannello non funzia,perchŔ alzi la temperatura ma poi si riabbassa a quella che riesce a tenere.quindi la temperatura deve essere autonoma



d.d.l

Avatar
MegaWatt


Gruppo:Utente
Messaggi:494

Stato:



Inviato il: 17/3/2011,18:38

i rulli sia come dimensione che fattura vanno bene anzi complimenti per chi li ha fatti , il passo tra i fori da 6 deve essere 8mm e la svasatura a 60 gradi profonda 1,5 mm e vedrai che le svasature saranno adiacenti , e vedrai che quando metti segatura pura la temperatura salira vertiginosamente secondo me fino a sfiorare i 100 gradi ed oltre , per i giri se riesci a salire a 250 circa secondo me e meglio , ma comincia a provare la macchina cosi e poi decidi , per preriscaldare la trafila potresti mettere delle candedelette tipo quelle dei motori disel ma vedrai che non c'Ŕ ne sarÓ bisogno
