PELLETTATRICI ARTIGIANALI a trafila piana e anulare (Home made)
FinePagina

corvo50

Avatar
GigaWatt


Gruppo:Utente
Messaggi:861

Stato:



Inviato il: 6/6/2011, 22:11

cavolo yak ,hai fatto un lavoro di fino....la trafila va benissimo se i fori sono da 6mm...strano colore sembra dorata..sarÓ mica di bronzo ?



yek73
milliWatt


Gruppo:Utente
Messaggi:18

Stato:



Inviato il: 6/6/2011,22:14

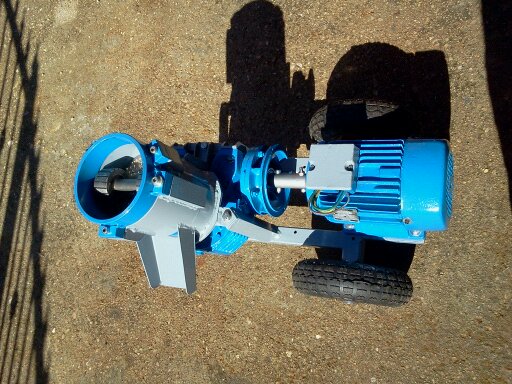

il riduttore e 40 ad 1 il motore e trifase da 3 hp assistito da inverter per la variazione della velocita sabato lo cambio con uno da 7,5kw cosi non ho piu il dubbio della scarsa potenza

Immagine Allegata: accoppiamento veloce.jpg

http://www.energialternativa.info/Public/NewForum/ForumEA/0/1307394860.jpg




d.d.l

Avatar
MegaWatt


Gruppo:Utente
Messaggi:494

Stato:



Inviato il: 6/6/2011,22:15

no corvo credo che sia solo il colore dell'acciaio dopo la tempra e credo che si tratti anche di un buon acciaio (inox-k110)



corvo50

Avatar
GigaWatt


Gruppo:Utente
Messaggi:861

Stato:



Inviato il: 6/6/2011, 22:17

se la segatura fine non ti soddisfa,aggiungi per ogni manciata a due mani di segatura asciutta un cucchiaio di quella oliata e molto umida,vedrai come cambia la musica

ciumbia ddl :acciaio inox temprabile,e nd˛ lo trovo da 30mm..e poi mi costa un occhio



yek73
milliWatt


Gruppo:Utente
Messaggi:18

Stato:



Inviato il: 6/6/2011,22:21

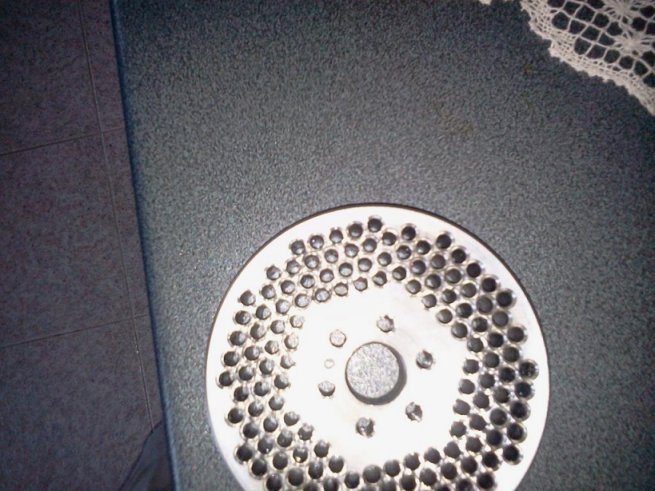

no e fatta di un materiale per stampi facile da lavorare ma devo fargli ancora la tempra

i fori sono da 6,75 e svasati a 60 gradi per circa 3 mm

Immagine Allegata: trafila.JPG

http://www.energialternativa.info/Public/NewForum/ForumEA/0/1307395203.jpg




corvo50

Avatar
GigaWatt


Gruppo:Utente
Messaggi:861

Stato:



Inviato il: 6/6/2011, 22:24

bellissima sembra un gioiello...solo che stavo pensando 40-1 di riduzione ?il trifase dovrebbe essere un 1400 giri per cui, 1400/40=35 giri mi sembra troppo lenta,se il motore fosse un 2800 sarebbero comunque solo 70 giri ,sempre troppo lenta.non so cosa ne pensano gli altri..fori da 6,75 su uno spessore di 25mm ? sfido che non pressa..erano gia troppo da 6mm visto che hai una trafila sottile



yek73
milliWatt


Gruppo:Utente
Messaggi:18

Stato:



Inviato il: 6/6/2011,22:30

me ne hanno dato un pezzo da 20 cm di lunghezza e 160mm di diametro me lo taglio a fette dello spessore che mi serve pero ci vuole una mezzora per tagliarlo se foste vicini ve lo darei un pezzo

bravo infatti e per questo che uso un inverter aumentando la velocita del motore a 5600 giri va che e una centrifuga

l inverter viene alimentato in monofase ed esce un bel trifase 220 volt da 0 a 600 hz cosi hai sia la potenza che la velocita regolabile da un semplice potenziometro



corvo50

Avatar
GigaWatt


Gruppo:Utente
Messaggi:861

Stato:



Inviato il: 6/6/2011, 22:39

con 7,5kw ce la fai senz'altro se tieni quei giri,ma Ŕ troppo lenta.una 160mm dovrebbe fare almeno 280giri/min per generare il calore e il lavoro necessari
scusa non avevo visto che hai modoficato il messaggio unque vediamo 5600/40=140 giri ,Ŕ ancora lenta per˛ si comincia a ragionare,ho dei dubbi sul motore che viaggia a 5600 giri ,ma non si sfascia ?



yek73
milliWatt


Gruppo:Utente
Messaggi:18

Stato:



Inviato il: 6/6/2011,22:58

ho notato che il fattore calore non e generato tanto dai giri ma soprattutto dalla pressione dei rulli contro la piastra praticamente sotto al rullo non deve passare nulla altrimenti si forma una polvere e poi diventa comprimibile e non si riesce a pelletizzare un altro fattore che e dubbio e che davanti al rullo dovtri mettere un piatto per fare in modo che eventuali sassi e resti di legno di grosso spessore di circa 2 o 3 centimetri finiscano sollo i rullo una piastra lho gia buttata al ferro vecchio per un sasso finito dentro e bastato qualche minuto per distruggerla

per il calore e lultimo dei pensieri ce ne gia troppo la segatura fuma come un camino probabile che sia anche un po umida ma mi basta vedere quanto poco durano i cuscinetti si scioglie il grasso prima di 30 minuti di lavoro per questo gli ho sotituiti con quelli stagni almeno qualcosa resta dentro

con il motore da 7,5kw lo devo alimentare a 50 hz non posso usare linverter monofase e prenderne uno trifase da 10kw mi convienie comprarla la pellettatrice spenderei meno di comprare linverter

sfasciarsi no pero ad una certa frequenza se non e costruito per inverter va in risonaza e perde di potenza ma fino a 4 volte i giri nominali cioe salire fino a 200 hz non hai grandi perdite di potenza da 200 a 600 hz succede un po di tutto dipende dalla costruzione del pacco e dalle bobine se sono resinate bene a vuoto pero sembra un aereo sinceramente non mi sono spinto olte i 500 hz per paura che la forza centrifuga facesse esplodere il rotore



corvo50

Avatar
GigaWatt


Gruppo:Utente
Messaggi:861

Stato:



Inviato il: 6/6/2011, 22:58

non ti preoccupare della temperatura,piu scalda e meglio Ŕ,per questo io ho fatto il sistema di ingrassaggio dall'esterno,volendo posso ingrassare anche senza fermare la macchina.hai i rulli un po piccoli per poter montare dei cuscinetti robusti



m_joi

Avatar
KiloWatt


Gruppo:Utente
Messaggi:200

Stato:



Inviato il: 6/6/2011,23:41

io non dico niente ma... non Ŕ che per dipingere la parete grande, ci vuole il pennello grande.... faccine/smile.gif



utopia79it
milliWatt


Gruppo:Utente
Messaggi:13

Stato:



Inviato il: 7/6/2011,07:31

Domanda...meglio a piastra rotante o meglio a piastra ferma e rulli rotanti??

Velocita' ottimale??

Cordialita' tutte



wroclaw

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1608

Stato:



Inviato il: 7/6/2011,07:52

sembrerebbe che la migliore soluzione sia a rulli rotanti, ma Ŕ anche la piu complessa.
VelocitÓ ottimale secondo me Ŕ 180-200 giri minuto alla trafila.
@yek73 , la segatura di motosega ti funziona meglio perchŔ c'Ŕ olio all'interno, quello della lubrificazione della catena.......



d.d.l

Avatar
MegaWatt


Gruppo:Utente
Messaggi:494

Stato:



Inviato il: 7/6/2011,12:01

faccine/clap.gif concordo pienamente con m_joy serve solo un grande pennello faccine/laugh.gif



fly1971

Avatar
MegaWatt


Gruppo:Utente
Messaggi:543

Stato:



Inviato il: 7/6/2011,14:43

accidenti , qui si sfornano macchine per il pellet a dir poco molto meglio di quelle made china.....
