commenti e consigli per produrre pellet con pellettatrici casalinghe e cinesi, creiamo una guida FAI DA TE per riuscire a fabbricare il pellet dalle pellettizzatrici
FinePagina

Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1144

Stato:



Inviato il: 27/05/2020 19:49:55

Complimenti bella macchinetta.
Con tutti quei fori ti serve un bel motore, penso oltre i 10 Hp netti



Walterascoli
Watt


Gruppo:Utente
Messaggi:88

Stato:



Inviato il: 28/05/2020 07:20:17

troppo piccolo per l'uso gravoso considerando la grandezza della pellettatrice

non va bene[/quote]


....dici che rompo tutto??? 🤔🤔🤔



Walterascoli
Watt


Gruppo:Utente
Messaggi:88

Stato:



Inviato il: 28/05/2020 07:21:57

CITAZIONE (Gastoneg, 28/05/2020 07:20:17 ) Discussione.php?42488964&218#MSG3333

Complimenti bella macchinetta.
Con tutti quei fori ti serve un bel motore, penso oltre i 10 Hp netti



Bè anche secondo me é esagerata la trafila... ma questa avevo... 🙄🙄



Walterascoli
Watt


Gruppo:Utente
Messaggi:88

Stato:



Inviato il: 28/05/2020 08:06:53

Scusatemi ma di che valori di coppia parliamo per le pellettatrici???



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1144

Stato:



Inviato il: 28/05/2020 19:45:51

CITAZIONE (Walterascoli, 28/05/2020 08:06:53 ) Discussione.php?42488964&218#MSG3336

Scusatemi ma di che valori di coppia parliamo per le pellettatrici???


Difficile calcolarlo quanti Nm servono. Dipende tanto anche dal materiale dalla umidità e da quanto materiale butti dentro.
Con la mia piana con trafila da 160mm con circa 140 fori (non ricordo il numero esatto) servono circa 500 Nm per lavorare tranquilli senza blocchi.
Con il motore precedente avevo circa 400 Nm e si riusciva a lavorare giusti giusti, bastava un niente e si bloccava il motore.

Per calcolare la coppia a fine riduzione fai, coppia motore per la riduzione.



Walterascoli
Watt


Gruppo:Utente
Messaggi:88

Stato:



Inviato il: 28/05/2020 21:07:48

CITAZIONE (Gastoneg, 28/05/2020 19:45:51 ) Discussione.php?42488964&218#MSG3337

CITAZIONE (Walterascoli, 28/05/2020 08:06:53 ) Discussione.php?42488964&218#MSG3336
Scusatemi ma di che valori di coppia parliamo per le pellettatrici???


Difficile calcolarlo quanti Nm servono. Dipende tanto anche dal materiale dalla umidità e da quanto materiale butti dentro.
Con la mia piana con trafila da 160mm con circa 140 fori (non ricordo il numero esatto) servono circa 500 Nm per lavorare tranquilli senza blocchi.
Con il motore precedente avevo circa 400 Nm e si riusciva a lavorare giusti giusti, bastava un niente e si bloccava il motore.

Per calcolare la coppia a fine riduzione fai, coppia motore per la riduzione.



😱😱😱😱😱 allora dove mi presento... il motore lo devo misurare ancora ma bene che vada farà 2 kw... coppia 14Nm per 15 rapporto di riduzione 210 Nm 😭😭😭😭 non camminerà mai



lupocattivo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1469

Stato:



Inviato il: 29/05/2020 17:57:11

CITAZIONE (Gastoneg, 27/05/2020 19:43:51 ) Discussione.php?42488964&217#MSG3331


...Unico problema, non trascurabile quando si usa motori con poca potenza sono le perdite di carico che si hanno su un impianto di questo tipo...



Ciao, sono andato alla ricerca di info sui sistemi di "Trasmissione Idrostatica".
Io sono un "Elettrotecnico" e con la meccanica ho una confidenza limitata, pero' pensando al tipo di impiego ho pensato che di partenza avendo un "Motore" elettrico o endotermico non abbiamo grande scelta e se desideriamo che abbiano una resa "Decente" credo non ci si possa allotanare molto dai 3000 rpm...

Ovviamente presuppongo che si utilizzino motori attorno ai 10 cavalli... Come utilizzo ultimo abbiamo una sorta di "Mulino" che richiede un numero di giri basso e una Coppia non trascurabile.

Pensando a aun riduttore "Old Style" a Cinghia non credo che il rendimento complessivo sia poi cosi' entusiasmante. Passando poi al sistema di "Motoriduttore" credo che, per quanto gli ingranaggi siano il piu' pssibile precisi e scorrevoli, anche questa soluzione abbia discrete perdite che ne inficiano il Rendimento.

A proposito leggendo ho impartato anche la differenza tra "Trasmissione" "Idrostatica" e "Idrodinamica o Idraulica"

TRASMISSIONI IDROSTATICHE:la trasmissione di potenza avviene principalmente mediante l’azione statica legata alla variazione di pressione del fluido.

TRASMISSIONI IDRODINAMICHE: la trasmissione di potenza è basata principalmente sulla variazione di velocità del fluido.

Per il rendimento mi sembra di aver capito che un "Motore Idraulico" che tira fuori i 200 Nm sta sotto ai 100€ e rende lྔ%... Se poi pensiamo che il Distributore e la Pompa assommati abbiano un 80% il rendimento complessivo potrebbe essere vicino al 70%...
Non sono proprio sicuro, ma in tutti i casi non credo sia molto piu' basso degli altri metodi.

La trasmissione idraulica specialmente per una pellettatrice, secondo me avrebbe una caratteristica attraente, in quanto risulta molto flessibile in quanto usando il "Distributore" si puo' modulare la velocita' di rotazione e in caso di aumento del carico di lavoro entro certi limiti la coppia puo' aumentare a scapito della velocita' di rotazione in maniera automatica... Ovviamente si predispone una valvola di "Sfogo" per evitare gli eccessi.

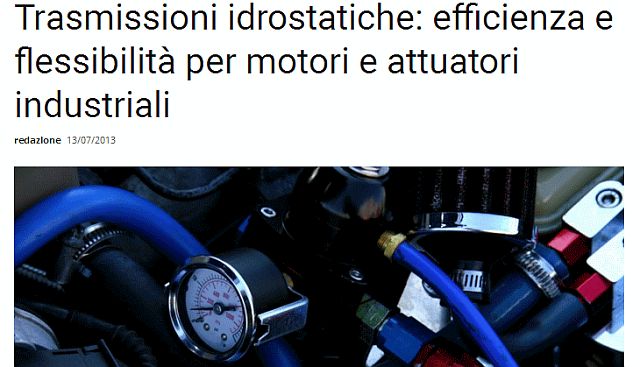

Allego un link abbastanza interessante...

http://www.energialternativa.info/public/newforum/ForumEA/U/Trasmissioni_Idrostatiche.jpg



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1144

Stato:



Inviato il: 29/05/2020 19:37:43

Normalmente le pompe idrauliche girano a 1400 giri, mentre quelle di ultima generazione usano motori con inverter che regolano i giri automaticamente in base allo sforzo richiesto.
Per le perdite di carico devi tenere conto anche delle tubazioni, lunghezza, diametro, e le curve che fanno, comprese le valvole.
Calcolare le perdite di carico di un impianto idraulico non è cosa tanto semplice.
Servirebbe anche un buon scambiatore altrimenti dopo un oretta di lavoro puoi friggere la patate con l'olio idraulico
I riduttori ad ingranaggi hanno una perdita minima che non sò quantificare.
Pensa ad un cambio di velocità di una automobile, ci sono pochissime perdite di carico.
Unica cosa che frena un pochino il riduttore ad ingranaggi è l'olio che usi per lubrificarlo, sopratutto a freddo.



Maufedro

Avatar
KiloWatt


Gruppo:Utente
Messaggi:253

Stato:



Inviato il: 29/05/2020 20:17:39

Le trasmissioni idrauliche o elettriche si usano sulle lunghe distanze o se ci sono disassamenti, in questo caso la scelta migliore è una cinghia dentata



---------------
Per ogni problema esistono più soluzioni. ma solo una è la migliore



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:17369

Stato:



Inviato il: 30/05/2020 06:17:08

CITAZIONE (Maufedro, 29/05/2020 20:17:39 ) Discussione.php?42488964&218#MSG3341

Le trasmissioni idrauliche o elettriche si usano sulle lunghe distanze o se ci sono disassamenti, in questo caso la scelta migliore è una cinghia dentata



infatti le pellettatrici industriali hanno 2 motori collegati con cinghie



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



Walterascoli
Watt


Gruppo:Utente
Messaggi:88

Stato:



Inviato il: 31/05/2020 13:51:38

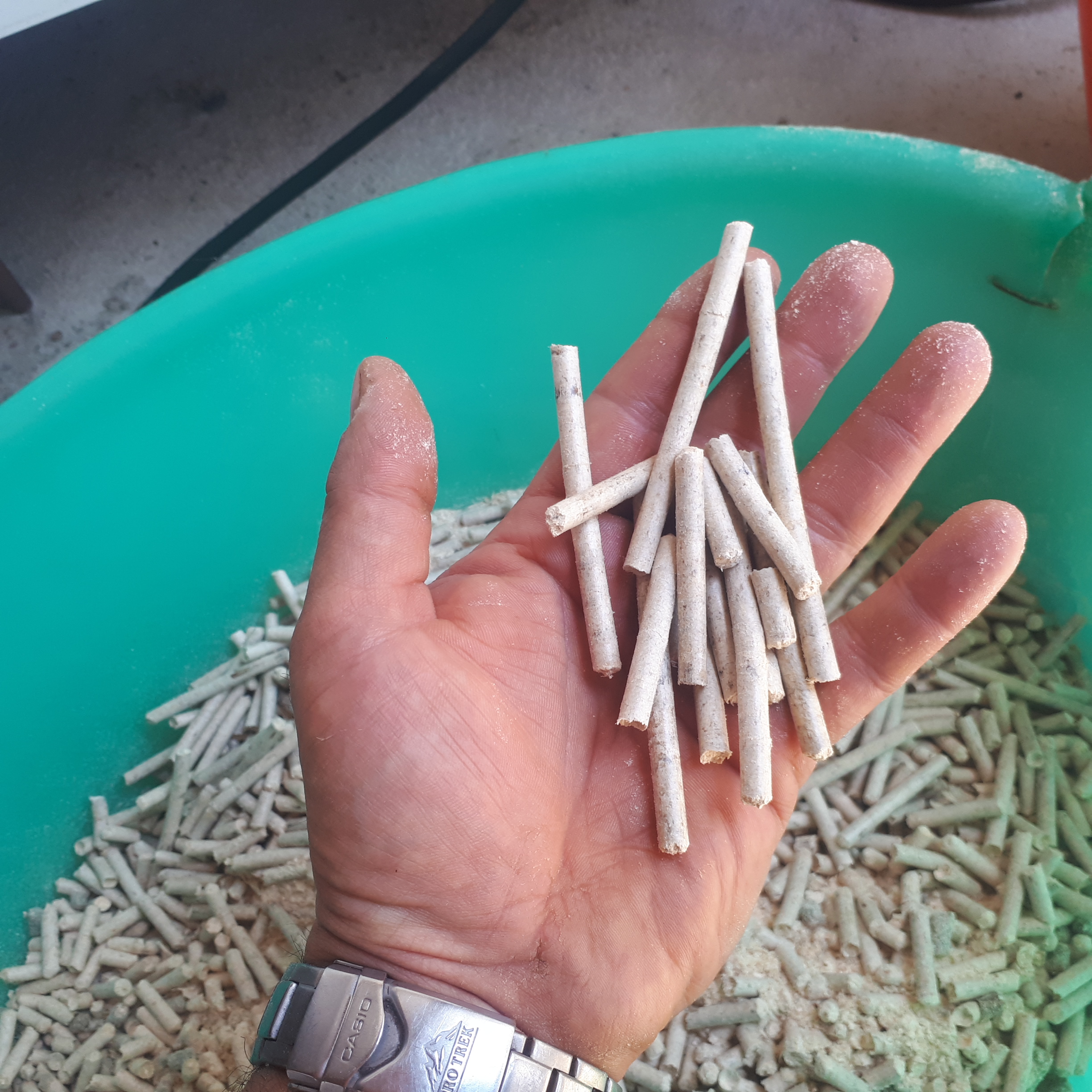

Aggiornamento... é uscito il mio primo pellet!!!! 😍😍😍😍 ci sono tuttavia diversi problemi previsti che voi mi avevate già anticipato... problema fondamentale é che il variatore scalda troppo e spesso slitta se carico troppo.... ci vuole un motore più potente dei miei 2 kw e un riduttore che gli stia dietro.... però sono soddisfatto...la macchina funziona.... inizialmente ho fatto il riscaldamento con sabbia e olio fritto poi segatura probabilmente troppo asciutta dato che faceva pellet lunghissimo.... poi ha iniziato ad intasarsi... ho spruzzato un pò di acqua e il risultato é perfetto ...solo che la produzione oraria é ridicola con quel motore e variatore 🤔🤔🤔



Immagine Allegata: 20200531_122455.jpg

ForumEA/U/20200531_122455.jpg



lasalute

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:7624

Stato:



Inviato il: 31/05/2020 15:28:40

Sono veramente troppo lunghi. Forse con un macinino a velocità ridottissima potresti recuperare. Anche una semplice coclea.



---------------
L'impianto ha il centro stella spostato illegalmente e quindi soggetto a sanzione amministrativa a basso cosɸ



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:17369

Stato:



Inviato il: 31/05/2020 16:37:22

sì effettivamente è troppo lungo
metti un taglia pellet a circa 3cm
ci pensa lui a farlo giusto

basta un tondino o un lamierino messo a raggio



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1144

Stato:



Inviato il: 31/05/2020 19:32:19

CITAZIONE (Walterascoli, 31/05/2020 13:51:38 ) Discussione.php?42488964&218#MSG3343

inizialmente ho fatto il riscaldamento con sabbia e olio fritto



Attento ad usare la sabbia, questa lucida bene i coni e fori ma mangia di brutto.
Se la usi per troppo tempo fai danni.
Se i fori sono lucidi non usarla più



Walterascoli
Watt


Gruppo:Utente
Messaggi:88

Stato:



Inviato il: 31/05/2020 19:57:33

CITAZIONE (Gastoneg, 31/05/2020 19:32:19 ) Discussione.php?42488964&218#MSG3346

CITAZIONE (Walterascoli, 31/05/2020 13:51:38 ) Discussione.php?42488964&218#MSG3343
inizialmente ho fatto il riscaldamento con sabbia e olio fritto





Attento ad usare la sabbia, questa lucida bene i coni e fori ma mangia di brutto.
Se la usi per troppo tempo fai danni.
Se i fori sono lucidi non usarla più



Si si ovvio la sabbia solo ora... l'ho già buttato il pastone
