Inviato il: 8/8/2012,17:34

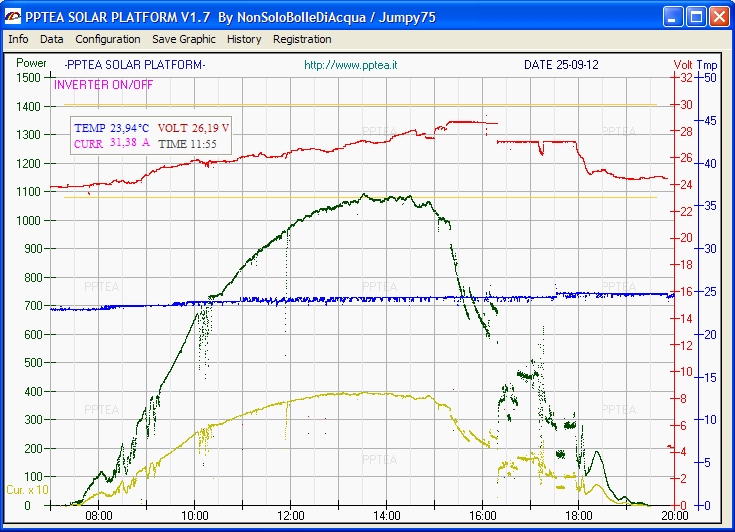

IL PROGETTO SI E' EVOLUTO MOLTO, QUESTO E' IL LINK DELLA PAGINA CONDIVISA DELL'IMPIANTO AD ISOLA OFFGRID DI RONWALD DOVE E' POSSIBILE ANALIZZARE IL GRAFICO IN TEMPO REALE DI POTENZA GENERATA, POTENZA ASSORBITA, TEMPERATURE BATTERIE, ETC...

ForumEA/PPTEA_IMG_FORUM/pptea_sp_img2.jpg


Questo l'ultima versione del SolarPlatform:LINK

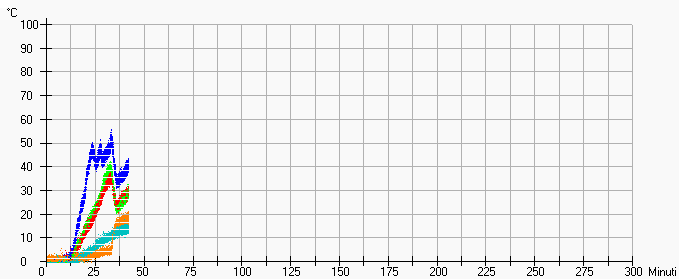

Salve a tutti,mi trovo in una situazione un po' particolare,sono connesso alle volte con il mio pc e il pptea-box (grazie a jumpy),purtroppo pero' non possedendo una connessione flat ma una chiavetta a consumo non posso tenere sotto controllo 24 su 24 il mio impianto.Mi trovo nella condizione in cui per un po' non posso chiedere una linea fissa per via di scavi vari(mi sono trasferito da poco),e quindi non posso connettere il mio pptea ad un pc (non avendo la connessione,il programma del buon jumpy non funziona).Quello che chiedo a voi ''grandi '' del forum è proprio questo,un eseguibile che abbia la stessa grafica di questo:ForumEA/us/img849/6504/grafico1022011.pngSolo che sull'asse delle x servirebbero le ore del giorno,dalle 00:05 alle 24:00 e su quello delle y un valore massimo di 40 v....Bisognerebbe far visualizzare la tensione delle batterie, gli ampere di ricarica,se fosse possibile il prodotto dei due(Watt),il tutto aggiornabile non so' 5 minuti?Ecco il codice che ho nel pptea che funziona alla grande con il sw di jumpy:10 ' PPTEA V2.971 USCITAUSB=""80 '----------------------------------------- LETTURA TEMPERATURA ---------------------------------81 T=CADS282 GOSUB :TORNATEMPERATURA90 '----------------------------------------- LETTURA TENSIONE ------------------------------------91 V=CADS192 GOSUB :TORNATENSIONE95 '----------------------------------------- LETTURA CORRENTE ------------------------------------96 AMP=CADS397 GOSUB :TORNAAMPERE110 USBOUT=USCITAUSB '---------INVIO I VALORI ALLA PORTA USB!111 WAITS 1200 GOTO 71999 ' ---------------INIZIO FUNZIONI VARIE -----------1000 :TORNATEMPERATURA1005 LCDPOS=171010 TEMP=T*5.0/10.231025 STRTEMP=LEFT(TEMP&"",4)1026 USCITAUSB=STRTEMP&";"1027 LCDWRITE="Temp "&STRTEMP&chr(223)&"C"1030 RETURN2000 :TORNATENSIONE2005 LCDPOS=332010 VOLT=V*1.0/15.23 ' VALORE PER TENSIONI FINO A 30 VOLT!!!2025 STRVOLT=LEFT(VOLT&"",4)2026 USCITAUSB=USCITAUSB&STRVOLT&";"2027 LCDWRITE=STRVOLT & "Vbat"2030 RETURN2100 :TORNAAMPERE2105 LCDPOS=422106 AMP=(AMP-512)2109 AMP=AMP*0.2252110 AMPERE=AMP ' VALORE PER TENSIONI FINO A +/- 30 AMPERE!!!2125 AMPERE=LEFT(AMPERE&"",4)2126 LCDWRITE=AMPERE & "Amp"2127 USCITAUSB=USCITAUSB&ERE&";"2130 RETURNRingrazio in anticipo a chiunque mi puo' dare una mano a creare qualcosa in ''vb6''.....viso che io non ci capisco proprio una faccine/sick.gif



---------------
6 bosch csi 240 mono, 9 ldk 225 poly,
Outback flex max 60, psw 7 advance 4kw 48v, 24 elementi 400ah c 5 tubolari



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 8/8/2012,19:01

CITAZIONE (ronwal @ 8/8/2012, 18:34)
non avendo la connessione,il programma del buon jumpy non funziona...

faccine/huh.gif
Fammi capire...quindi a te andrebbe bene un sw che girando sul PC memorizzi i dati e faccia un grafico facendo a meno di condividere i dati su web?
Bolle



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



ronwal

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1678

Stato:



Inviato il: 8/8/2012,19:14

centro!Per ora naturalmente.... poi piu' avanti utilizzero' il programma di jumpy...
Farebbe molto comodo anche una sorta di data logger su hd del pc di un po' di giorni .....



---------------
6 bosch csi 240 mono, 9 ldk 225 poly,
Outback flex max 60, psw 7 advance 4kw 48v, 24 elementi 400ah c 5 tubolari



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 8/8/2012,20:24

Ho parlato con Jumpy ed insieme,per quanto riguarda la parte WEB, tenteremo di fare una integrazione con il PPTEA BOX. Mentre per il momento farò un SW che si chiamerà Pptea Solar Platform che girerà su PC che farà il grafico giornalero (mensile? Annuale?) memorizzerà i dati su file testo...poi vedremo se renderli direttamente disponibili su excel. Si potrebbe pensare di 'rimbalzare' il grafico e i dati istantanei sul sito del PPTEA se la rete è a disposizione. Che tempi hai per fare questa cosa?Cioè quando ti aspetti di averla per testarla?
Ciao
Bolle



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



ronwal

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1678

Stato:



Inviato il: 8/8/2012,20:40

Be andrebbe benissimo la cosa!Per i tempi dipende da voi!Non voglio costringervi a fare salti mortali per questa cosa,so' benissimo che e' tempo di ferie!Io ho gia pronto tutto,il pptea e gia connesso all'impianto,basta connetterlo alla usb del pc e via....



---------------
6 bosch csi 240 mono, 9 ldk 225 poly,
Outback flex max 60, psw 7 advance 4kw 48v, 24 elementi 400ah c 5 tubolari



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 8/8/2012,20:47

Il codice eabasic andrà sistemato...ci sono alcune cose da migliorare:sei in grado di caricare l'ultimo firmware del PPTEA 2.16r sul pic?
Avrai il sw tre giorni dopo che avrai aggiornato il firmware....hahahha! faccine/laugh.gif



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



ronwal

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1678

Stato:



Inviato il: 8/8/2012,21:00

Purtroppo non riesco a fare questa cosa...non posseggo pc con rs232 ma solo portatili con convertitore....funziona?Magari potete spedirmi il pic? http://digilander.libero.it/le.faccine/faccinea/timido/00011036.gif
Provero' a rileggere la guida pptea e a fare qualche prova!



---------------
6 bosch csi 240 mono, 9 ldk 225 poly,
Outback flex max 60, psw 7 advance 4kw 48v, 24 elementi 400ah c 5 tubolari



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 9/8/2012,08:09

Per l'aggiornamento del firmware non c'è problema va bene anche quella versione...ma occorre modificare il codice in eabasic per il semplice fatto che non c'è una checksum di errore....si potrebbero accodare dati interrotti o doppi sulla porta usb: il dato in questo modo può non essere certo....se volete faccio un esempio per farlo capire a tutti. Quindi, tu sei in grado di aggiornare il codice eabasic?

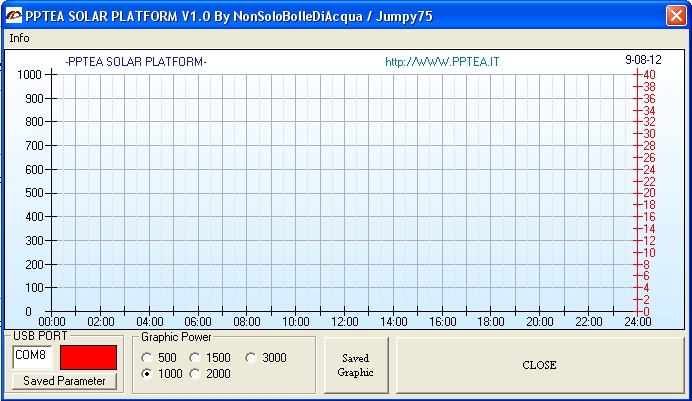

Cmq allego l'immagine dell'eseguibile PPTEA Solar Platform ( è già nato ed operativo) . L'idea è questa...in un unico grafico si vede la produzione in watt dove l'asse sinistro identifica i valori (è possibile selezionare la potenza massima dell'impianto Power), la temperatura la corrente e la tensione vengono rappresentati con colori diversi e vengono riferiti sull'altro asse (0-40)...se siamo tutti d'accordo procediamo.
Un saluto
Bolle

ForumEA/PPTEA_IMG_FORUM/PPTEASolarPlatform.jpg




---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



PinoTux

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3394

Stato:



Inviato il: 9/8/2012,09:01

...ci siamo... faccine/biggrin.gif



---------------
"Sui cadaveri dei leoni festeggiano i cani credendo di aver vinto, ma i leoni rimangono leoni e i cani rimangono cani" Proverbio arabo
http://www.pptea.altervista.org
http://www.iv3gfn.altervista.org



jumpy75

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:679

Stato:



Inviato il: 9/8/2012,09:04

Buon giorno a tutti, a breve verrà rilasciata una versione del PPTEA-BOX S.A. (STAND ALONE), che funzionerà sul PC che non ha una connessione ad internet. Questa prima versione registrarà i dati soltanto in locale.
Nei rilasci successivi, provvederemo a realizzare un software in grado di registrare in locale nel caso in cui non c'è linea, e aggiornare i dati verso il WEB appena sarà disponibile una connessione.

A presto

J.



ronwal

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1678

Stato:



Inviato il: 9/8/2012,10:03

Perfetto ragazzi!Ottimo lavoro....Si Bolle il codice in ebasic non e un problema!



---------------
6 bosch csi 240 mono, 9 ldk 225 poly,
Outback flex max 60, psw 7 advance 4kw 48v, 24 elementi 400ah c 5 tubolari



ronwal

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1678

Stato:



Inviato il: 9/8/2012,11:24

Mi viene in mente una cosa....non e che si puo ''allargare'' la scala delle batterie?Nel senso che si potrebbe farla partire benissimo da 20 v nel caso di un impianto a 24v nominali per vedere meglio gli scostamenti della tensione!Anche per quanto riguarda le ore notturne,andrebbe bene anche una lettura all'ora per dare piu spazio alle ore diurne ........ Non so e solo una mia ipotesi, voi cosa ne pensate?



---------------
6 bosch csi 240 mono, 9 ldk 225 poly,
Outback flex max 60, psw 7 advance 4kw 48v, 24 elementi 400ah c 5 tubolari



PinoTux

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3394

Stato:



Inviato il: 9/8/2012,11:56

Si potrebbe espandere la scala delle tensioni a seconda del sistema senza dimenticare chi, come me, ha l'impianto a 12 volt... faccine/wink.gif



---------------
"Sui cadaveri dei leoni festeggiano i cani credendo di aver vinto, ma i leoni rimangono leoni e i cani rimangono cani" Proverbio arabo
http://www.pptea.altervista.org
http://www.iv3gfn.altervista.org



ronwal

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1678

Stato:



Inviato il: 9/8/2012,12:00

certo,basterebbe fare una specie di selettore come per la potenza!



---------------
6 bosch csi 240 mono, 9 ldk 225 poly,
Outback flex max 60, psw 7 advance 4kw 48v, 24 elementi 400ah c 5 tubolari



jumpy75

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:679

Stato:



Inviato il: 9/8/2012,15:05

Ragazzi, non credo sia necessario realizzare selettori o cose strane nel programma, tenete presente che la scala riportata sull'asse Y è automatica, proprio per chi ha impianti a 12V come Pino e il sottoscritto......

;- )

PS: ronwal, hai scaricato la versione Stand Alone del PPTEA-BOX? fammi sapere come và!

J.
