SOLAR PLATFORM
FinePagina

NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 20/9/2012,12:24

Anche io non vedo l'ora di vedere lo schema elettrico... faccine/smile.gif
Dai dai...una mano lava l'altra....
Bolle
PS: Il codice di sbocco abilita l'inviao dei dati su internet...quindi si può vedere anche il grafico da remoto (web).



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



ronwal

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1729

Stato:



Inviato il: 20/9/2012,19:17

ecco questo e' lo schema principale dell'impianto e come connesso il pptea nel mio impianto.
Mi scuso in anticipo ma non ho programmi che fanno schemi elettrici....e poi dovrei imparare ad usarlo....
Sto' modificando uno schema pptea che hai fatto tu bolle, per adeguarlo a quello che ho.....posso?
Se riesco in serata lo invioo.....


ForumEA/us/imageshack.us/a/img651/1985/appleqi.jpg









---------------
6 bosch csi 240 mono, 9 ldk 225 poly,
Outback flex max 60, psw 7 advance 4kw 48v,
24 elementi 400ah c 5 tubolari



ronwal

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1729

Stato:



Inviato il: 20/9/2012,20:26

ecco lo schema del pptea by bolle...
ForumEA/us/img824/3342/schemabase216nmod.jpg
ed i sensori che ho e i vari partitori del mio impianto.....
ForumEA/us/img687/9936/immaginewaj.jpg
mi dispiace ma meglio di cosi' non riesco.....


Bolle ora aspetto la versione 1.5.......e poi ivioo subito la mail per lo sblocco....
Avrete notato sicuramente la termoresistenza vero?
Trovata in una batteria da portatile per rilevare la temp delle celle e subito integrata a costo 0.....un po' ballerina, ma chi se ne frega...
Poi i condensatori da 1000 micro sul sensore hall, perche la frequenza del dc converter (flex max) mi impediva una lettura corretta.....e l'inverter mi dava noia sulla lettura della tensione ...corretta con un 4,7micro....





---------------
6 bosch csi 240 mono, 9 ldk 225 poly,
Outback flex max 60, psw 7 advance 4kw 48v,
24 elementi 400ah c 5 tubolari



jumpy75

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:685

Stato:



Inviato il: 20/9/2012,20:26

Complimenti ronwal, hai fatto veramente un bel lavoro!!!



ronwal

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1729

Stato:



Inviato il: 20/9/2012,20:29

Ciao jumpy.....guarda che e' anche merito tuo......e di tutto il forum per creare questo.....

ForumEA/us/img848/224/04052012294.jpg

ForumEA/us/img827/3139/apple001g.jpg

e soprattutto questo:

ForumEA/us/img339/5849/pptea.jpg

faccine/clap.gif





---------------
6 bosch csi 240 mono, 9 ldk 225 poly,
Outback flex max 60, psw 7 advance 4kw 48v,
24 elementi 400ah c 5 tubolari



jumpy75

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:685

Stato:



Inviato il: 20/9/2012,20:33

No no, il merito e' soltanto tuo e devo dire che ti sei impegnato veramente molto per portare a termine in cosi' poco tempo tutto!!!

faccine/clap.gif faccine/clap.gif faccine/clap.gif faccine/clap.gif faccine/clap.gif


Jan



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 20/9/2012,20:54

Nello schema non vedo il contatto che identifica il funzionamento dell'inverter o del gestore...cosa aspetti ad inserirlo?
Il bit 4 lo vedo libero....perchè non lo metti li? Non ti interessa vedere cosa ha combinato il tuo impianto? faccine/biggrin.gif
Ciao
Bolle



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



ronwal

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1729

Stato:



Inviato il: 20/9/2012,21:00

certo che mi interessa .... ma non sapevo che poteva gia funzionare..... dovro modificare il programma del pic vero?



---------------
6 bosch csi 240 mono, 9 ldk 225 poly,
Outback flex max 60, psw 7 advance 4kw 48v,
24 elementi 400ah c 5 tubolari



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 20/9/2012,21:32

Solo il programma scritto in eabasic...ma a quello ci penso io...tu aggancia il tutto sul bit4.
Ciao
Bolle



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



MarKoZaKKa

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1884

Stato:



Inviato il: 21/9/2012,07:16

...scusate ma ero "gone with the wind", ieri vento da N/NE 20-25Kts... spettacolo,un giorno di ferie buttato al vento faccine/smile.gif
@ronwal, vedo che usi l'LCD6W, perchè non usare (nella versione pubblica) il 2W e mantenere più pin liberi per future espansioni? (in questo caso il pin 4 lo userebbe l'lcd) Inoltre, mi dici il codice del sensore di hall? (si, sono pigro... in realtà ho poco tempo da dedicare, e non vorrei perderlo a ritrovare il post dove se ne parla...)
Bella la PTC di recupero, nella scheda userei però l'LM35...

Grazie!



---------------
Tecnico qualificato in clownerie
Windsurfer a tempo perso
Slalomaro senza speranze



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 21/9/2012,09:24

Consegna della versione PPTEA SOLAR PLATFORM V1.5:Link

Tutti i problemi segnalati da ronwal e marpad dovrebbero essere stati risolti.
In questa versione c'è l'intervento del grafico e l'applicativo inizia a prendere la forma definitiva. Ci sono molte novità, resizing a gogo faccine/crutch.gif , grafico personalizzabile, e l'inserimento di una soglia grafica di sicurezza (linee gialle) per la tensione della batteria settabili dall'utente.
Bolle

X Ronwal, marpad :
1. registrate il sw che verifichiamo anche la possibità di vedere i dati sul server.

2. quando sei/siete pronti con il pin del relè gestore/impianto lo integriamo

3. sbrigatevi a non predere il treno...passa quando vuole..per le troppe fermate che deve fare faccine/biggrin.gif

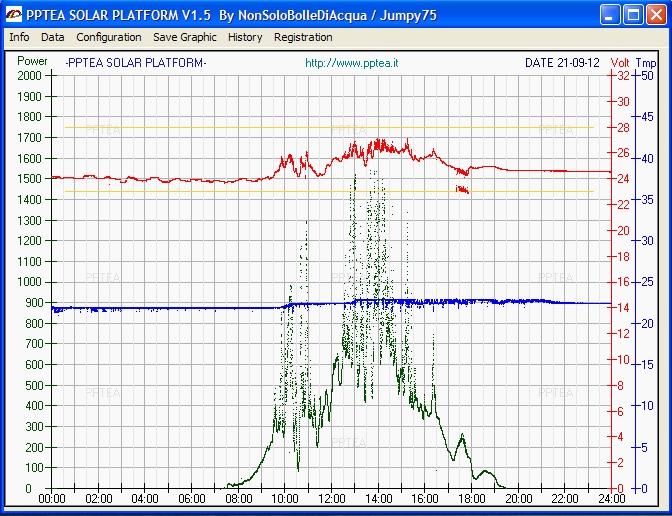

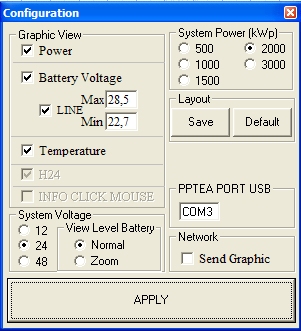

Anteprime:

ForumEA/PPTEA_IMG_FORUM/PPTEA_SOLAR_PLATFORM_INTRO.jpg


ForumEA/PPTEA_IMG_FORUM/PPTEA_SOLAR_PLATFORM_V1_5.jpg


ForumEA/PPTEA_IMG_FORUM/PPTEA_SOLAR_PLATFORM_CONF.jpg




---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



ronwal

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1729

Stato:



Inviato il: 21/9/2012,10:29

Grande .... questa sera scarico tutto e se riesco metto il bit 4 .... come funziona? segnale alto = fotovoltaico inserito?



---------------
6 bosch csi 240 mono, 9 ldk 225 poly,
Outback flex max 60, psw 7 advance 4kw 48v,
24 elementi 400ah c 5 tubolari



MarKoZaKKa

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1884

Stato:



Inviato il: 21/9/2012,10:42

Alcune domande, per realizzare la scheda ad hoc:

Sulla misura della tensione, non sarebbe meglio mettere anche un opamp anzichè andare diretti sulle batterie?
Ho letto il thread dei sensori di corrente; dato che ne esistono diversi, ed a seconda delle caratteristiche dell'impianto si potrebbe dover cambiare, pertanto, il sw di bolle gestisce diversi fondoscala e mv/A ratio? (ovvero, il codice eab manda il valore "raw" del cad relativo oppure lo elabora?)
Prevediamo anche un sensore di corrente per misurare l'assorbimento dell'inverter? (per eventualmente "predire" l'autonomia)

Se son baggianate, scusatemi, sono totalmente principiante sugli impianti PV (..ba ba bauuun.... ba ba bauun...)

ps. visto come è fatto, direi che si può usare come sensore standard l'ACS758, nel taglio più adatto?



---------------
Tecnico qualificato in clownerie
Windsurfer a tempo perso
Slalomaro senza speranze



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 21/9/2012,10:56

CITAZIONE (ronwal @ 21/9/2012, 11:29)
.... come funziona? segnale alto = fotovoltaico inserito?

Metti il bit4 (pin 6) a massa mediante una resistenza da 1k e sempre sul pin 6 fai arrivare la 5V quando il relè dell'inverter è azionato. Puoi , ma hai l'imbarazzo della scelta, mettere un relè sulla 220 dell'inverter che si aziona quando l'inverter è acceso...sul contatto comune ci porti la +5 (presa dall'usb) e sul contatto N.A. lo porti al bit 4 (pin 6).
Quando hai fatto...fai un fischio.
Ciao
Bolle



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



ronwal

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1729

Stato:



Inviato il: 21/9/2012,11:24

ok era per capire lo stato..... non lo faccio sul 220 perche l'inverter ha lo stand by e mi si accenderebbe .....in caso sono a gestore



---------------
6 bosch csi 240 mono, 9 ldk 225 poly,
Outback flex max 60, psw 7 advance 4kw 48v,
24 elementi 400ah c 5 tubolari
