Inviato il: 29/8/2012,11:46

Forza e coraggio Bolle.. faccine/clap.gif

Puoi implementare l'opzione si o no per visualizzare i dati che interessano? E pure la scelta dei colori?...

l'appettito vien mangiando... faccine/biggrin.gif

(La temperatura potrà essere utile per controllare la tensione di mantenimento delle batterie.)

Saluti
Pino





---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
http://iv3gfn.altervista.org/
http://pptea.altervista.org/



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 29/8/2012,12:09

Concordo, la temperatura serve per capire la tensione a cui caricare le batterie ma volendo si può monitorare anche altre cose...tipo presenza di idrogeno. Cmq la misura della temperatura non la fa nessuno... anche l'outback che utilizza ronwal è predisposto per il sensore di temperatura...ma non lo mette nessuno. Quando faremo il regolatore di carica del PPTEA sarà un'altra musica.
Si, implementerò la possibilità di visualizzare/non visualizzare i dati e anche la possibilità di selezionare i colori....hehehehe!
Metterò anche un codice di sblocco del programma che verrà dato gratuitamente ma servirà a evitare una rivendita del prodotto...insomma...occorre difendersi da coloro che possono vendere il sistema su cui stiamo lavorando.
Iniziamo la serie dei prodotti del PPTEA: faccine/drunk.gif ...complimenti a tutti se siamo arrivati a questa fase!!!!!! faccine/smile.gif
Ciao
Bolle



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



ronwal

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1729

Stato:



Inviato il: 29/8/2012,14:34

be l'outback ha un sensore di temperatura opzionale nel caso in cui il banco e' in un altra stanza, altrimenti usa quello montato sulla scheda interna, che fra' le altre cose fa' partire la ventolina di raffreddamento.....dovrebbe essere cosi (mi sembra di aver tradotto cosi' da manuale....ma essendo una capra magari sbaglio).........Per quanto riguarda il codice, hai ragione....



---------------
6 bosch csi 240 mono, 9 ldk 225 poly,
Outback flex max 60, psw 7 advance 4kw 48v,
24 elementi 400ah c 5 tubolari



jumpy75

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:685

Stato:



Inviato il: 29/8/2012,15:08

CITAZIONE (ronwal @ 29/8/2012, 12:41)
ok....non ci avevo pensato....soprattutto per l'idrogeno....

diciamo che il problema idrogeno è il primo che dovrebbe saltare in mente, visto la pericolosità di questo meraviglioso gas inodore e molto instabile..... heheehehehhe

jan



PinoTux

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3443

Stato:



Inviato il: 29/8/2012,22:04

I cinque CADS cominciano ad essere pochi, nel mio caso, un po' particolare, ne uso due per i due sensori di corrente di carica delle due batterie, altri due per la scarica e mi rimane uno per visualizzare la tensione delle batterie, potrei ovviare mettendo un deviatore manuale o usare un 4066, opportunamente configurato per lavorare come contatto di scambio, e pilotato per la commutazione usando il clock di 1 secondo proveniente dal real time clock, mentre sto scrivendo questo, mi rendo conto che con questo sistema si potrebbero ottenere fino a 10 ingressi, per esempio:
clock on:
corrente carica batteria 1
corrente scarica batteria 1
tensione batteria 1
temperatura batteria 1
livello idrogeno batteria 1

clock off:
come sopra per batteria 2
....
....
così a spanne basterebbero 3 cd4066 ed 1 transistor con la funzione di invertitore.
senza scomodare il RTC si potrebbero usare due uscite del PPTEA (complementari) e si risparmierebbe il transistor con il vantaggio di sapere quando visualizzi i dati della batteria 1 o della 2...
...vabbè, sono pensieri di una notte di fine estate....



---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
http://iv3gfn.altervista.org/
http://pptea.altervista.org/



ronwal

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1729

Stato:



Inviato il: 30/8/2012,06:28

buongiorno .... allora vi aggiorno sul grafico:
Ha cambiato regolarmente pagina alla mezza notte incominciando un nuovo gafico, bene la temperatura, ma la tensione non risulta essere all'altezza dellasse delle y al valore giusto.....si assetava intorno ai 4-5 volt..quando non sono mai sceso sotto i 23,5volt per tutta la notte!Appena ho chiuso e riaperto, ha incominciato a segnare giusto....bene tutto, salvataggi compresi......ciau



---------------
6 bosch csi 240 mono, 9 ldk 225 poly,
Outback flex max 60, psw 7 advance 4kw 48v,
24 elementi 400ah c 5 tubolari



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 30/8/2012,07:34

CITAZIONE (ronwal @ 30/8/2012, 07:28)
buongiorno .... allora vi aggiorno sul grafico:
Ha cambiato regolarmente pagina alla mezza notte incominciando un nuovo gafico, bene la temperatura, ma la tensione non risulta essere all'altezza dellasse delle y al valore giusto.....si assetava intorno ai 4-5 volt..quando non sono mai sceso sotto i 23,5volt per tutta la notte!Appena ho chiuso e riaperto, ha incominciato a segnare giusto....bene tutto, salvataggi compresi......ciau

Bene, penso di aver capito il problema della tensione....poi risolvo.
Ciao
Bolle



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 30/8/2012,12:45

ciao ronwal,
mi occorrono i dati e i grafici dei file di ieri e di oggi. Postali tranquillamente in allegato qui.Inoltre la mattina quando vedi il grafico grafico della tensione che è basso, quale valore indica il display connesso direttamente al PPTEA?
Ciao faccine/smile.gif
Bolle



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



ronwal

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1729

Stato:



Inviato il: 30/8/2012,16:13

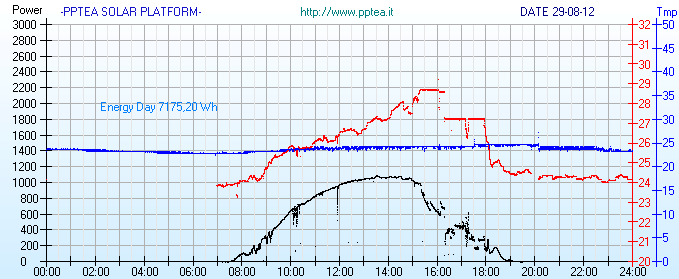

ciao bolle ecco il grafico di ieri:
ForumEA/us/img856/1940/graphic2982012.png

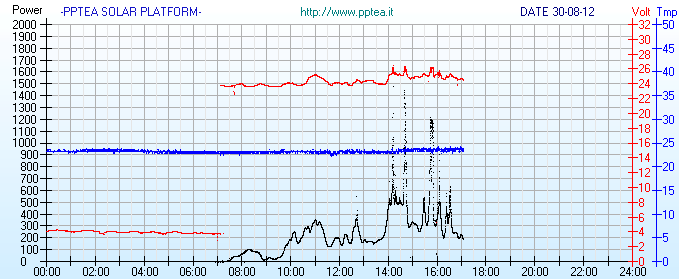

ed ecco quello di oggi:

ForumEA/us/img513/205/graphicr.png


non so' come fare a postare la cartella con tutti i dati.....come faccio






---------------
6 bosch csi 240 mono, 9 ldk 225 poly,
Outback flex max 60, psw 7 advance 4kw 48v,
24 elementi 400ah c 5 tubolari



ronwal

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1729

Stato:



Inviato il: 30/8/2012,16:28

nel grafico di ieri non si vede la riga bassa perche' e' stato zummato.....



---------------
6 bosch csi 240 mono, 9 ldk 225 poly,
Outback flex max 60, psw 7 advance 4kw 48v,
24 elementi 400ah c 5 tubolari



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 30/8/2012,19:20

Copia ed incolla le prime 20 righe dei due file di testo in questa discussione....devo vedere i valori che scrive.
Ciao
Bolle



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



ronwal

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1729

Stato:



Inviato il: 30/8/2012,20:03

ecco i primi del 29.....
2 : 23,94 : 4,41 : -0,39
6 : 23,94 : 4,42 : -0,4
11 : 23,94 : 4,41 : -0,35
15 : 23,94 : 4,41 : -0,35
20 : 23,94 : 4,41 : -0,39
24 : 23,94 : 4,41 : -0,37
29 : 23,93 : 4,41 : -0,41
33 : 23,94 : 4,4 : -0,39
38 : 23,94 : 4,42 : -0,44
43 : 23,94 : 4,41 : -0,38
47 : 23,94 : 4,41 : -0,34
52 : 23,94 : 4,42 : -0,4
56 : 23,94 : 4,42 : -0,38
61 : 23,94 : 4,41 : -0,39
65 : 23,94 : 4,41 : -0,36
70 : 23,94 : 4,41 : -0,37
74 : 23,96 : 4,41 : -0,42
79 : 23,93 : 4,4 : -0,41
84 : 23,94 : 4,41 : -0,39
88 : 23,96 : 4,41 : -0,37
93 : 23,94 : 4,41 : -0,39
97 : 23,94 : 4,4 : -0,39
102 : 23,94 : 4,41 : -0,38
106 : 23,93 : 4,41 : -0,41
111 : 23,96 : 4,42 : -0,36
116 : 23,93 : 4,41 : -0,38
120 : 23,94 : 4,41 : -0,42
125 : 23,94 : 4,4 : -0,39
129 : 23,94 : 4,4 : -0,4
134 : 23,94 : 4,41 : -0,39
138 : 23,94 : 4,41 : -0,4
143 : 23,94 : 4,41 : -0,39
147 : 23,94 : 4,41 : -0,37
152 : 23,93 : 4,42 : -0,39
157 : 23,94 : 4,41 : -0,38
161 : 23,94 : 4,41 : -0,38
166 : 23,94 : 4,42 : -0,38
170 : 23,94 : 4,41 : -0,37
175 : 23,94 : 4,41 : -0,39
179 : 23,94 : 4,41 : -0,38
184 : 23,94 : 4,41 : -0,4
188 : 23,94 : 4,41 : -0,39
193 : 23,94 : 4,41 : -0,39
198 : 23,94 : 4,41 : -0,36

e quelli del 30.....

2 : 23,45 : 4,18 : -0,38
6 : 23,45 : 4,200001 : -0,34
11 : 23,45 : 4,200001 : -0,36
15 : 23,49 : 4,18 : -0,4
20 : 23,47 : 4,190001 : -0,39
24 : 23,47 : 4,190001 : -0,39
29 : 23,47 : 4,18 : -0,37
33 : 23,47 : 4,18 : -0,4
38 : 23,45 : 4,190001 : -0,39
43 : 23,47 : 4,200001 : -0,38
47 : 23,45 : 4,190001 : -0,39
52 : 23,45 : 4,190001 : -0,39
56 : 23,47 : 4,200001 : -0,39
61 : 23,45 : 4,190001 : -0,39
65 : 23,47 : 4,200001 : -0,37
70 : 23,45 : 4,190001 : -0,37
74 : 23,47 : 4,190001 : -0,4
79 : 23,49 : 4,190001 : -0,4
84 : 23,45 : 4,190001 : -0,41
88 : 23,45 : 4,200001 : -0,4
93 : 23,45 : 4,200001 : -0,39
97 : 23,45 : 4,190001 : -0,36
102 : 23,47 : 4,200001 : -0,39
106 : 23,45 : 4,200001 : -0,39
111 : 23,45 : 4,190001 : -0,36
116 : 23,45 : 4,190001 : -0,36
120 : 23,45 : 4,200001 : -0,38
125 : 23,45 : 4,190001 : -0,39
129 : 23,45 : 4,190001 : -0,39
134 : 23,45 : 4,190001 : -0,39
138 : 23,45 : 4,190001 : -0,4
143 : 23,45 : 4,190001 : -0,39
147 : 23,52 : 4,200001 : -0,38
152 : 23,88 : 4,200001 : -0,37
157 : 23,63 : 4,209999 : -0,36
161 : 23,5 : 4,200001 : -0,38
166 : 23,5 : 4,190001 : -0,39
170 : 23,47 : 4,200001 : -0,39
175 : 23,45 : 4,190001 : -0,39
179 : 23,45 : 4,190001 : -0,36
184 : 23,45 : 4,18 : -0,42
188 : 23,45 : 4,190001 : -0,42
193 : 23,47 : 4,200001 : -0,4
198 : 23,45 : 4,18 : -0,41

Sembrerebbe il valore della temperatura che arriva dal pptea...???? Boooooo...



---------------
6 bosch csi 240 mono, 9 ldk 225 poly,
Outback flex max 60, psw 7 advance 4kw 48v,
24 elementi 400ah c 5 tubolari



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 30/8/2012,20:28

Il formato è questo:
il valore della prima colonna rappresenta i secondi trascorsi dalla mezzanotte, la seconda colonna la temperatura, la terza colonna la tensione e la quarta colonna la corrente.
A questo punto c'è un problema...il PPTEA invia la tensione al PC che è di 4,18 V...a questo punto prendi gli ultimi 20 valori dei due file...non capisco come faccia prima di mezzanotte ad essere a 24V e dopo la mezzanotte arriva 4V...non capisco....non capisco.Zippa i due file txt inviali come allegati nel messaggio che invii.
Ciao
Bolle
PS:Ho visto che hai una attesa di 5 sec...te possino...mettila a 10sec.



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



ronwal

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1729

Stato:



Inviato il: 30/8/2012,20:42

Si hai ragione .... mi sono dimenticato di rimettere 10sec (funziona bene pero').....
Appena entro in possesso del pc provo ad inviarli ....cosa faccio copio e incollo il file zippato?



---------------
6 bosch csi 240 mono, 9 ldk 225 poly,
Outback flex max 60, psw 7 advance 4kw 48v,
24 elementi 400ah c 5 tubolari



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 30/8/2012,20:46

CITAZIONE (ronwal @ 30/8/2012, 21:42)
Si hai ragione .... mi sono dimenticato di rimettere 10sec (funziona bene pero').....

Certo che funziona bene...ma hai un grafico fitto di punti...se ti piace così ..no problem.

Ho una nuova versione che gestisce lo storico dei grafici...ma vorrei capire e(o risolvere questa cosa della tensione...non capisco ...non capisco....postami gli ultimi 20 dati dei due file...mi serve sapere a fine giornata i valori...mi è utile per limitare le ricerche.
Ciao
Bolle



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).
