Come gestire un Inverter Grid Tie
FinePagina

zorack100
milliWatt


Gruppo:Utente
Messaggi:11

Stato:



Inviato il: 28/9/2013,07:58

ciao Elettro,
ho acquistato un inverter grid tie GT300 come quello di cui hai postato la foto su questo forum
siccome volevo aggiornargli il firmware, volevo sapere se potevi aiutarmi coi fattori di conversione, e se mi
aiutavi a trovare i punti di collegamento del tuo circuito con sensore ACS712 sul mio inverter-
grazie in anticipo!!!!!
ciao



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 28/9/2013,08:42

Ciao Zorack ,
La modifica che ho proposto (a rischio e pericolo di chi sceglie volontariamente di introdurla) è per inverter grid tie basati su chip "Atmel Atmega8".

Se il tuo è uguale al Gp-350W segui i vari step

-Salda il connettore

più in dettaglio


Salva il firmware e confrontalo con il file allegato con il mio firmware originale .... dovrebbero essere molto simili se non uguali faccine/smile.gif e magari allegalo ad un tuo intervento

A questo punto mantenendolo sempre completamente disalimentato (il grid deve essere connesso solo con l'usb)
carica il firmware più semplice ...


e prepare un alimentatore variabile che copra il range 8-25V con una corrente Massima di 2-5 A (o con limitatore) e bussa faccine/smile.gif

Nel frattempo puoi creare i collegamenti per il sensore seguendo questa guida


Ciao
ElettroshockNow

PS: come avrai notato tutte le tue info richieste erano già contenute nella presente discussione.
Quindi ti consiglio di leggerla tutta con calma dedicandoci qualche minuto in più ( a me è costata due mesi di studio).



zorack100
milliWatt


Gruppo:Utente
Messaggi:11

Stato:



Inviato il: 28/9/2013,11:29

Ciao Elettro,
grazie mille per la tua risposta così celere!!!
Mi sembra inutile dirti che sei UN GRANDEEE!!!!!!!!!
ti volevo informare che mi sono letto almeno 10 volte tutte le pagine del forum... acc...
ho provato a cercare in grid tie GP 350W, ma purtroppo ho trovato il GT300, come quello di cui ha postato la foto in data 5/06/2013 alle ore 20:24.
io ho provato ca caricare la foto, ma non ci sono riuscito.
come da tuoi suggerimenti nel forum, mi sono procurato tutto il necessario, ma quello che non riesco a trovare sono i fattori di conversione, e i punti dove collegare il circuito che hai realizzato con l' ACS712.

grazie mille!!!!
sei sempre grande!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
ciao
Max



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 28/9/2013,15:03

Ai .....
Se dici questo ...
http://www.energialternativa.info/Public/NewForum/ForumEA/8/9/7/4/3/4/9/1370458156.jpg
devo darti la brutta notizia che l'inverter in questione usa un microcontrollore diverso ,quindi non è applicabile la modifica

Però puoi sempre usare le altre tecniche di regolazione .... ,ma dovrai immeggerti nel fai da te.

Ciao e grazie per il complimento .... in attesa di contraccambiare
ElettroshockNow

Per l'inserimento delle immagini vedi questa guida ben fatta



zorack100
milliWatt


Gruppo:Utente
Messaggi:11

Stato:



Inviato il: 29/9/2013,09:08

ciao Elettro,
grazie per la mail.
...aaacccccc....... che brutta notizia che mi hai dato!!!!!!!!!
faccine/sad.gif
ed io che speravo di poter modificargli il firmaware.... faccine/sad.gif

cosa mi consigli: acquistarne un'altro oppure modificare questo?
dove posso trovarne uno come quello che hai modificato?
grazie ancora!!!
ciao
Max



sanyo
milliWatt


Gruppo:Utente
Messaggi:6

Stato:



Inviato il: 8/10/2013,22:36

un saluto a Tutti!
mi sono appena iscritto, ho da poco installato un'impianto fv di 5,76 kwp con sistema solaredge che mi porta la dc in ingresso all'inverter a circa 360v costanti.
esiste modo per caricare le batterie prelevando dalla stringa dc di cui sopra?

Grande forum! troppe info. per un novizio!

Grazie



maiollo

Avatar
KiloWatt


Gruppo:Utente
Messaggi:109

Stato:



Inviato il: 9/10/2013,11:53

se ho capito bene vuoi da 360v prelevare tensione per caricare delle batterie?
Cerca un controller mppt che accetti tale tensione che poi converte in potenza utile alla tensione delle batterie che vorrai usare (24v 48 ecct.)
Ma dovrai staccare i PV dall'inverter.
Ciao.



sanyo
milliWatt


Gruppo:Utente
Messaggi:6

Stato:



Inviato il: 9/10/2013,17:37

ciao, ma i controller sono "roba" tipo caricatori Steca etc. , di questi ne ho trovati solo a 12 24 48 vdc nulla che accetti 360 vdc.
perdonami ma i pv cosa sono?
l'ideale sarebbe uno steca che accetti i 360v.



maiollo

Avatar
KiloWatt


Gruppo:Utente
Messaggi:109

Stato:



Inviato il: 9/10/2013,17:49

Controller o regolatori è lo stesso, almeno per quel che ne so io, per esempio questo accetta sino a 240V. Di oltre non ne conosco.
http://www.ebay.it/itm/240Vdc-high-voltage...=item1e8104e22e



sanyo
milliWatt


Gruppo:Utente
Messaggi:6

Stato:



Inviato il: 10/10/2013,17:24

Ciao a Tutti! come da suggerimento ho cercato e trovando questo, non è proprio commerciale ma se funziona e non ha costi proibitivi.............
Secondo Voi assorbendo quanche decina di A tra ottimizzatori e inverter per caricare le batterie faccio cadere la tensione specialmente se la potenza generata dai pannelli è minore dell'assorbimento del regolatore/caricabatterie.
Manderò in crisi la comunicazione tra inverter e ottimizzatori?

Grazie per i contributi!
ALAGREEN-HP
REGOLATORE DI CARICA FLESSIBILE TRA GENERATORE ED UTILIZZATORE - 8.000W
CARATTERISTICHE SPECIFICHE:
Isolato con isolamento di sicurezza
Parallellabile
Possibilità di creare una configurazione con tensioni in uscita sia positive che negative Regolatore di Carica con Ricarica Controllata di Batterie da Generatore Eolico - 8000W
ALCUNE APPLICAZIONI:
Convertitore DC/DC flessibile multifunzione tra generatore ed utilizzatore
Regolatore di carica (Stabilizzatore di Carica) da mulini eolici (generatori eolici)
Alimentatore e Regolatore di Carica da celle solari (pannelli solari, pannelli fotovoltaici, PV)
Alimentatore e Regolatore di Carica da celle a combustibile (batterie a idrogeno, fuel cells)
Caricabatterie per batterie alimentate da pannelli fotovoltaici e celle a idrogeno
Interfaccia per l'adattamento della tensione per la connessione isolata di inverter, UPS (gruppi di continuità), azionamenti, pompe, soccorritori, ecc. a pannelli fotovoltaici o a celle a idrogeno
Isolamento tra generatore ed utilizzatore
Creazione di tensioni duali (+/-) isolate

IMPIANTI DA ENERGIE RINNOVABILI, IMPIANTI FOTOVOLTAICI, IMPIANTI A IDROGENO, IMPIANTI PER RISPARMIO ENERGETICO, IMPIANTI DI DISSALAZIONE
Tensione ingresso
[Vdc] Tensione uscita
[Vdc] Corrente uscita
[A]
da 600V
a 48V

220V, 110V
60V, 48V, 24V, 12V
Ti servono tensioni diverse?
Chiedi: si può fare
da 40A
a 60A



danye

Avatar
KiloWatt


Gruppo:Utente
Messaggi:258

Stato:



Inviato il: 16/10/2013,16:59

AIUTO!!!!
Ho finalmente acquistato un inverter sun 250g, montato il connettore per il firmware, installato il potenziometro, ma non riesco ad interfacciarmi al micro, il cavetto l'ho ricontrollato ed è giusto...

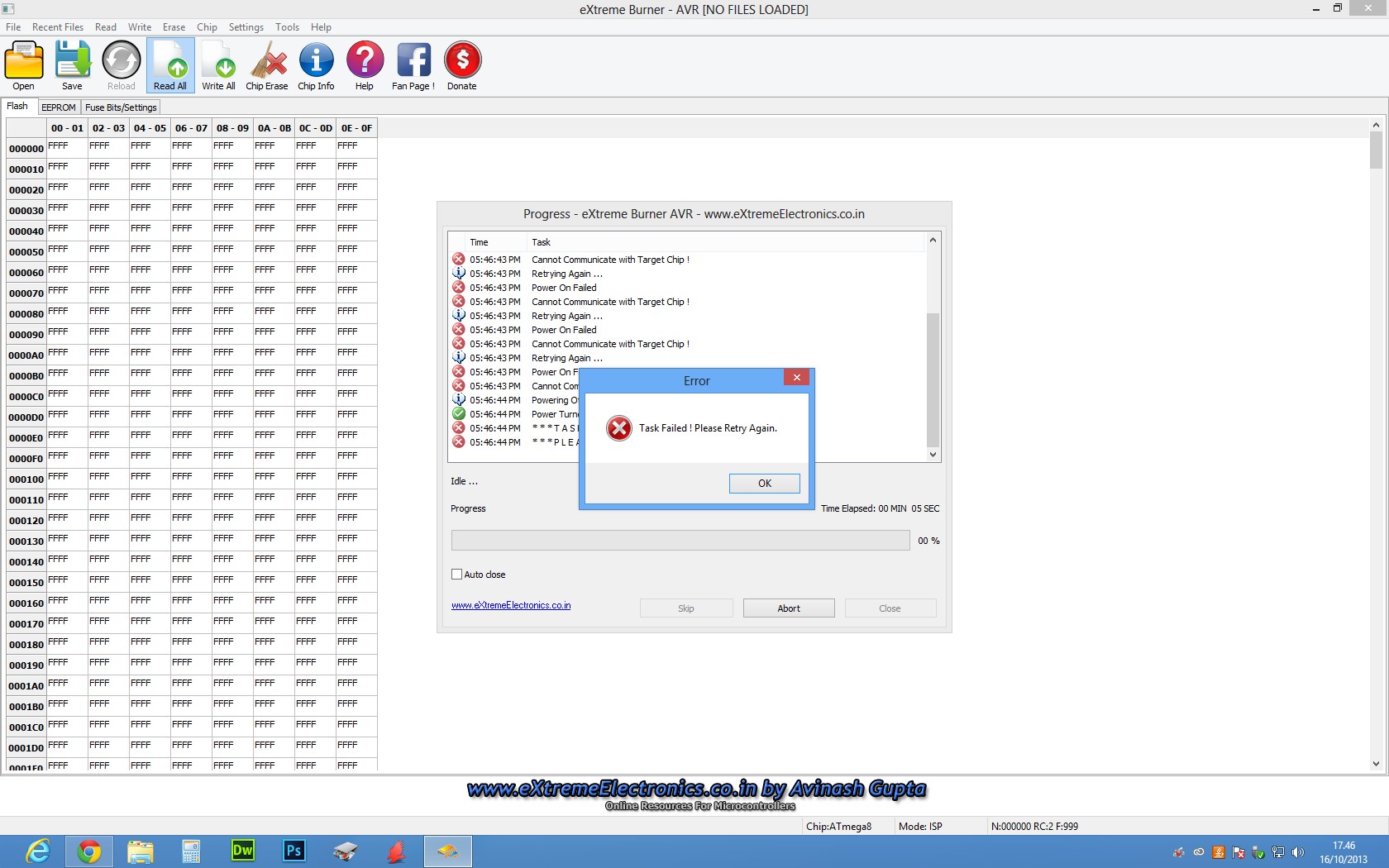

Quando collego il cavetto si accende il led fault dell'inverter, se clicco "read all" lo stesso led si spegne per 1 secondo circa per poi riaccendersi ma ricevo questo errore:

ForumEA/us/img855/9607/r2hj.jpg

Ho anche provato a collegare l'inverter sia lato AC sia DC ed a cliccare su "read all", ma niente stesso problema...
ELETTRO MI AIUTI! faccine/cry.gif faccine/cry.gif faccine/cry.gif





---------------
1x185Wp poli direzione sud
1xRegolatore MPPT EpSolar Tracer 3015
7x batterie auto da recupero in parallelo 12volt 400 Ah molto teorici
Sistema 12 volt che alimenta le luci a led di tutto l'appartamento
Sito realtime in versione beta... solare.altervista.org



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 17/10/2013,11:04

Ciao danye,
prova a testare la continuità dal programmatore al chip (direttamente sui pin ),ovviamente non alimentando niente .

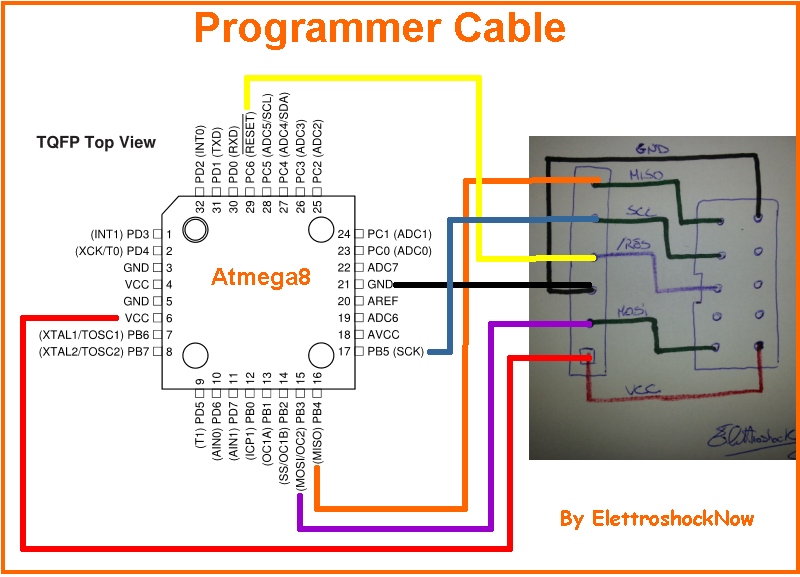

Ti allego uno schema che potrebbe esserti utile .
ForumEA/us/img198/1980/oxbr.JPG
PS: controlla bene il MISO e MOSI ..... molto simili faccine/smile.gif (io ci son cascato faccine/biggrin.gif )

Ciao
ElettroshockNow





danye

Avatar
KiloWatt


Gruppo:Utente
Messaggi:258

Stato:



Inviato il: 17/10/2013,12:57

Grazie Elettro per quanto riguarda le corrispondenze tra il programmatore ed il connettore non ho dubbi, l'uniche cose potrebbero essere o una saldatura del connettore fatta male o una diversa disposizione dei pin rispetto al tuo schema (almeno per il mio inverter), che verifichero' grazie al nuovo schema che mi hai indicato. Spero solo che per qualche strano motivo il micro non sia protetto da scrittura.
Rismonto tutto... faccine/dry.gif



---------------
1x185Wp poli direzione sud
1xRegolatore MPPT EpSolar Tracer 3015
7x batterie auto da recupero in parallelo 12volt 400 Ah molto teorici
Sistema 12 volt che alimenta le luci a led di tutto l'appartamento
Sito realtime in versione beta... solare.altervista.org



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 17/10/2013,13:31

Ho ricontrollato ... devo correggere lo schema ..... SCL con SCK ....
Schema corretto faccine/biggrin.gif ..... pardon faccine/cry.gif



danye

Avatar
KiloWatt


Gruppo:Utente
Messaggi:258

Stato:



Inviato il: 17/10/2013,15:46

Ho ricontrollato tutto Elettro! Direttamente sui pin del micro, tutto corretto faccine/unsure.gif e mo? Sarà mica il programmatore difettoso uff



---------------
1x185Wp poli direzione sud
1xRegolatore MPPT EpSolar Tracer 3015
7x batterie auto da recupero in parallelo 12volt 400 Ah molto teorici
Sistema 12 volt che alimenta le luci a led di tutto l'appartamento
Sito realtime in versione beta... solare.altervista.org
