Grazie non avevo letto. Saluti. faccine/unsure.gif



sabin

Avatar
MegaWatt


Gruppo:Utente
Messaggi:522

Stato:



Inviato il: 25/12/2013 10:37:26

CITAZIONE (calcola, Inviato:18/12/2013,07:05
) Discussione.php?54823501&17#MSG250

......ora ne sto costruendo una nuova con al centro un arduino pro-mini montato su zoccolo.


Ciao Calcola. Anche io sarei interessato ad uno zoccolo per
estrarre arduino, per eventuali verifiche di funzionamento, in
particolare mi interessa per il nano.
Mi puoi indirizzare per fare la ricerca dei componenti necessari,
quelli che ho visto sono per il microchip.

.. Mi è venuta un'idea
http://www.karbosguide.com/images/u1828.jpg

saldare i fili su arduino, e il connettore nella scheda forata.

su ebay cerca "ide 40 pin"



Modificato da sabin - 25/12/2013, 11:35:20


---------------
Inverter UPS Power Star W7 (onda pura) ingresso 24 v... 220V 2 Kw con spunto da 6 Kw? (direi 3Kw)
Pannelli 11,1 mq. Wp 1320 (x120 Wp mq)... n° 5 monoc. 72 celle 750 Wp (SO) su MPPT SolarMate 40A
n° 3 polic. 60 celle 570 Wp (Sud) su PWM 30A... batterie: 2 coppie SMA (trazione) 24V 120 Ah C/10 (+ 2 avviamento 70Ah)
Switch enel/batterie con Arduino Pro Mini



calcola
GigaWatt


Gruppo:Utente
Messaggi:4349

Stato:



Inviato il: 25/12/2013 23:07:28

Non esiste uno zoccolo per arduino, sul pcb ho previsto una doppia fila di fori corrispondenti ai pin dell'arduino pro mini, poi invece di saldare la scheda saldo dei "pin femmina" per accogliere la scheda. La soluzione delle piattine l'ho già provata qualche tempo fa sul duemilanove, non è pratica, meglio fare delle piste di stagno sul retro della millefori, oppure costruire un apposito circuito stampato.



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



sabin

Avatar
MegaWatt


Gruppo:Utente
Messaggi:522

Stato:



Inviato il: 26/12/2013 08:46:19

Si. La piattina è un po complicata, ho provato su
una vecchia piattina a separare i fili, ma ci vuole
molta pazienza, e un buon taglierino.
Proverò con i pin femmina, sono (questi)
40 Pin 2.54mm Male & Female SIL Header Socket Row Strip PCB Connector Arduino

.. Sto lavorando ad un'idea che si potrebbe intitolare "occhio alla caldaia"
Su una scheda di prova (breadborad) sto organizzando, un arduino nano,
LCD 20x4, 4 sensori temperatura LM35, l'orologio DS1307,
3 pulsanti per impostazioni, e tre relè.
E in caso di problemi vorrei avere la possibilità di estrarre facilmente arduino



Modificato da sabin - 26/12/2013, 10:16:40


---------------
Inverter UPS Power Star W7 (onda pura) ingresso 24 v... 220V 2 Kw con spunto da 6 Kw? (direi 3Kw)
Pannelli 11,1 mq. Wp 1320 (x120 Wp mq)... n° 5 monoc. 72 celle 750 Wp (SO) su MPPT SolarMate 40A
n° 3 polic. 60 celle 570 Wp (Sud) su PWM 30A... batterie: 2 coppie SMA (trazione) 24V 120 Ah C/10 (+ 2 avviamento 70Ah)
Switch enel/batterie con Arduino Pro Mini



shadowcaster
MegaWatt


Gruppo:Utente
Messaggi:322

Stato:



Inviato il: 30/12/2013 12:13:36

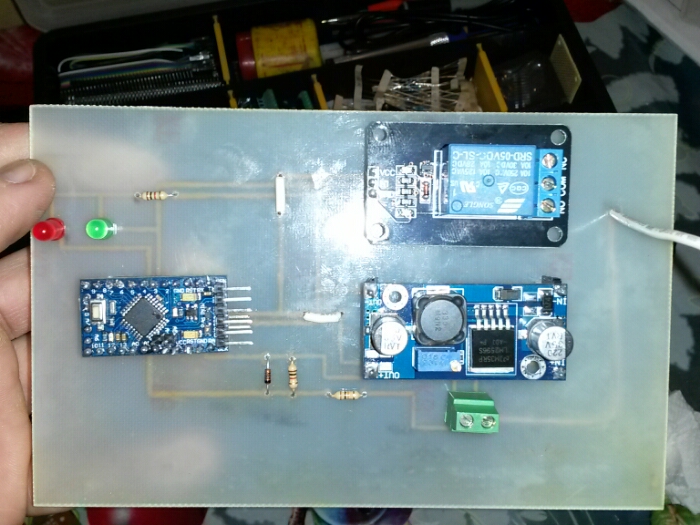

Salve, nei ritagli di tempo mi sono stampato il PCB. Stò testando il tutto con una batteria da 12V di un trapano avvitatore...ma noto che i led rossi e verdi non si accendono...
Ho reso tutto modulare, l'arduino, come gli altri componenti, l'ho montato su zoccoletti femmina, segati e saldati sulla piastra...



Immagine Allegata: CYMERA_20131227_183238.jpg

ForumEA/CYMERA_20131227_183238.jpg



shadowcaster
MegaWatt


Gruppo:Utente
Messaggi:322

Stato:



Inviato il: 30/12/2013 12:15:10

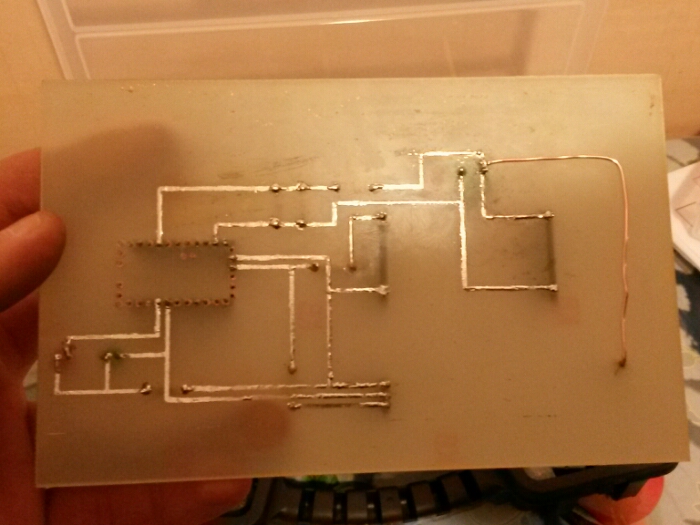

Ed anche questo...



Immagine Allegata: CYMERA_20131227_183127.jpg

ForumEA/CYMERA_20131227_183127.jpg



shadowcaster
MegaWatt


Gruppo:Utente
Messaggi:322

Stato:



Inviato il: 30/12/2013 12:16:00

...

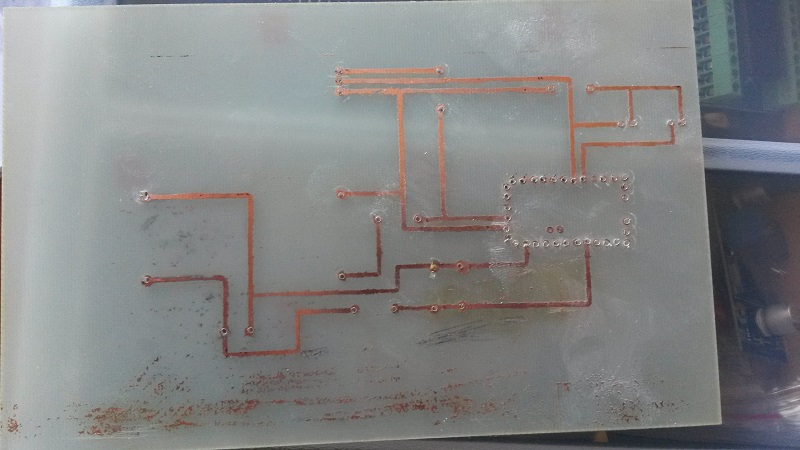

Immagine Allegata: IMG_20131220_101541.jpg

ForumEA/IMG_20131220_101541.jpg



shadowcaster
MegaWatt


Gruppo:Utente
Messaggi:322

Stato:



Inviato il: 30/12/2013 12:19:17

Questa è anche un'ottima soluzione...
http://www.ebay.it/itm/400387932408?ssPageName=STRK:MEWAX:IT&_trksid=p3984.m1423.l2649



Modificato da ElettroshockNow - 30/12/2013, 12:35:08


calcola
GigaWatt


Gruppo:Utente
Messaggi:4349

Stato:



Inviato il: 31/12/2013 09:09:46

ottima realizzazione, il circuito sembra giusto, il pro-mini si accende? all'accensione il piccolo led bianco o verde lampeggia? Collegando l'adattatore usb/seriale riesci a caricare il software? Sui contatti di uno dei due led hai tensione?



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



shadowcaster
MegaWatt


Gruppo:Utente
Messaggi:322

Stato:



Inviato il: 31/12/2013 11:15:09

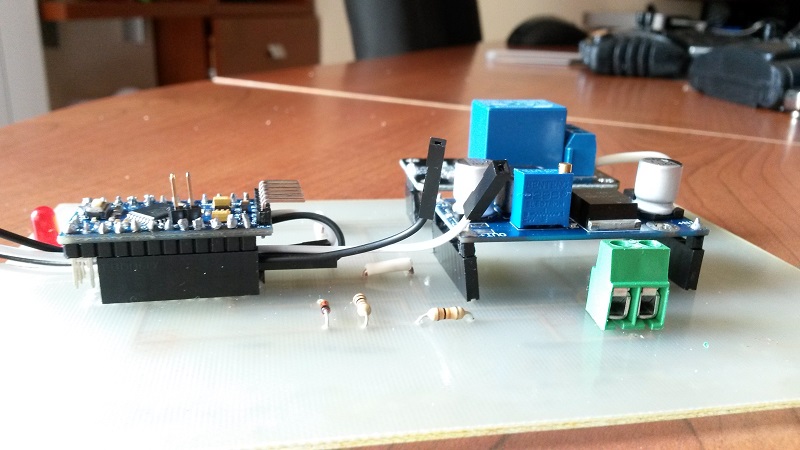

Salve Calcola, allora, il pro mini si accende, ho seguito il tuo consiglio per cui prima di dargli alimentazione ho controllato la tensione in uscita dallo step down ed avevo 11V...quindi girando la vitina l'ho settato a 5,5V...I piccoli led bianco e verde si accendono, ancora però non ho caricato il sw. Non ho verificato la tensione sui led rosso e verde, mi hai dato un altro buon input. Di seguito allego il profilo di come ho piazzato, tramite pin femmina, sulla scheda i vari componenti. A presto e grazie ancora.



Immagine Allegata: IMG_20131230_131259.jpg

ForumEA/IMG_20131230_131259.jpg



shadowcaster
MegaWatt


Gruppo:Utente
Messaggi:322

Stato:



Inviato il: 31/12/2013 11:16:28

La tensione in uscita dallo step down, arriva ai due cavetti nero e bianco, che ho collegato all'arduino appena verificato il corretto voltaggio in uscita...



shadowcaster
MegaWatt


Gruppo:Utente
Messaggi:322

Stato:



Inviato il: 01/01/2014 11:43:44

Ho caricato su Arduino un test x verificare l'accensione dei led. La tensione arriva ma niente luce...poi ho capito...come un coyote,girando la scheda, avevo montato i led al contrario...



calcola
GigaWatt


Gruppo:Utente
Messaggi:4349

Stato:



Inviato il: 01/01/2014 12:06:33

ok, sono contento che tutto funzioni.



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



shadowcaster
MegaWatt


Gruppo:Utente
Messaggi:322

Stato:



Inviato il: 01/01/2014 12:14:07

Grazie dell'aiuto e delle dritte. Ho ordinato il contattore da 24A come suggeritomi...ora attendo l'arrivo per il test definitivo...A presto e buon anno a tutti!!!



calcola
GigaWatt


Gruppo:Utente
Messaggi:4349

Stato:



Inviato il: 01/01/2014 12:30:28

Grazie, ricambio gli auguri di buon anno.



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.
