Scheda per gestire lo scambio enel-FV con inverter-UPS NO INVERTER PURO
FinePagina

shadowcaster
MegaWatt


Gruppo:Utente
Messaggi:322

Stato:



Inviato il: 11/01/2014 19:11:21

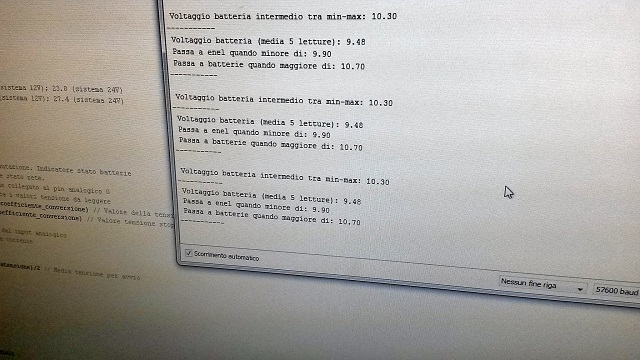

Salve a tutti...Sono al test definitivo...sembra che il sistema funzioni correttamente, ho variato le soglie per verificare il corretto switch e pare che vada bene...
Allego alcune foto...



Immagine Allegata: C360_2014-01-10-20-44-52-772.jpg

ForumEA/C360_2014-01-10-20-44-52-772.jpg



shadowcaster
MegaWatt


Gruppo:Utente
Messaggi:322

Stato:



Inviato il: 11/01/2014 19:12:29

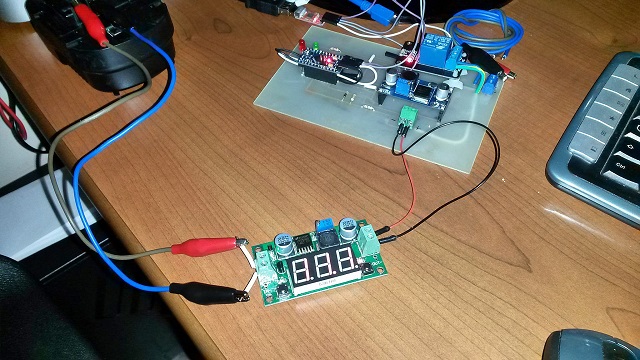

Una domanda...cosa utilizzare per proteggere i pcb? Ho letto che una normale lacca per capelli vada bene...



Immagine Allegata: C360_2014-01-10-20-45-33-656.jpg

ForumEA/C360_2014-01-10-20-45-33-656.jpg



shadowcaster
MegaWatt


Gruppo:Utente
Messaggi:322

Stato:



Inviato il: 11/01/2014 19:13:19

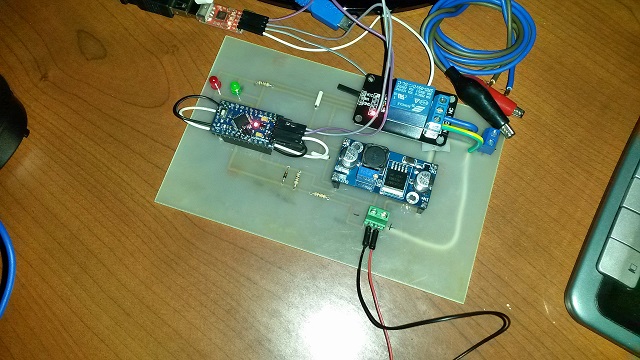

Testato con batterie da 12V variando la tensione in ingresso nel circuito



Immagine Allegata: C360_2014-01-10-20-45-43-569.jpg

ForumEA/C360_2014-01-10-20-45-43-569.jpg



shadowcaster
MegaWatt


Gruppo:Utente
Messaggi:322

Stato:



Inviato il: 11/01/2014 19:13:43

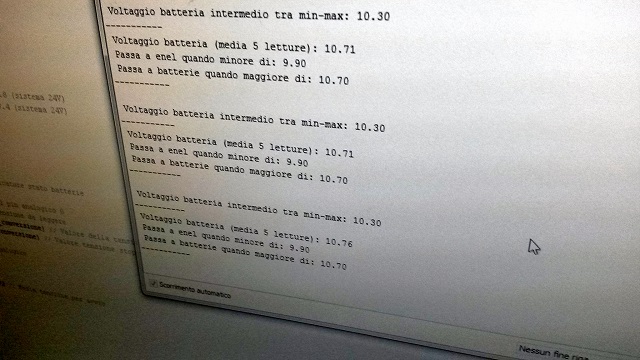

Per far scattare il relè...



Immagine Allegata: C360_2014-01-10-20-45-52-586.jpg

ForumEA/C360_2014-01-10-20-45-52-586.jpg



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 12/01/2014 09:59:45

Ad inizio discussione mi complimentavo con Calcola per l'ottima idea.

Oggi rinnovo i complimenti a lui e a tutti quelli che hanno contribuito con le loro realizzazioni a rendere il progetto Fantastico,
un progetto che avvicina tutti al mondo del fai da te e alla programmazione di microcontrollori ..... una vera rampa di lancio .

Per questo mi sono permesso di contrassegnare la discussione come "IMPORTANTE" ... e meriterebbe di più



RAUNARDE
GigaWatt


Gruppo:Utente
Messaggi:1166

Stato:



Inviato il: 12/01/2014 18:04:49

per la protezione del pcb consiglio un prodotto simile

http://www.pcbfacile.com/spray.php



calcola
GigaWatt


Gruppo:Utente
Messaggi:4349

Stato:



Inviato il: 12/01/2014 18:39:54

Grazie elettro, francamente non pensavo che l'argomento poteva interessare tanti utenti, la programmazione dei microcontrollori è sempre un po' ostica, anche io ho avuto la sensazione che per qualcuno questo progetto sia stato una rampa di lancio. Alla fine tutta la realizzazione della scheda è ben poca cosa, un partitore e quattro saldature. Volendo si può alloggiare il tutto in un pezzetto di tubo di elettricista diam. 16mm, con i cavi che escono dalle estremità. Però ha fatto capire a molti il "meccanismo" ed approfittando della rete tanti hanno ampliato e perfezionato il progetto attuale. E' veramente un peccato che, per accordi presi con chi a suo tempo mi ha aiutato a produrre il software per la mia prima scheda, non possa divulgare il software della versione più completa e gestibile da lan.

@Raunarde
Per la realizzazione delle schede uso elle basette millefori, le piste le costruisco con del filo di rame che recupero da spezzoni di cavo UTP, il filo di rame lo fermo con dei punti di saldatura lungo il percorso. Per proteggere questi rudimentali pcb uso come vernice quella degli smalti per unghie, compro delle boccettine al mercato, prendo quello che costa meno e sembra funzionare.



Modificato da calcola - 12/01/2014, 20:40:52


---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



shadowcaster
MegaWatt


Gruppo:Utente
Messaggi:322

Stato:



Inviato il: 13/01/2014 05:02:38



RAUNARDE
GigaWatt


Gruppo:Utente
Messaggi:1166

Stato:



Inviato il: 13/01/2014 10:36:15

calcola, anche io vivo a millefori

rispondevo a shadowmaster, che chiedeva com eproteggere il circuito stampato, quel prodoto o simili li ho usati una volta quando avevo fatto una decina di pcb per poi evitare che si ossidassero.
La lacca dei capelli se è a contato con umidità si degrada e fa ossidare i contatti.
gli smalti vanno bene ma non so se devi risaldare qualcosa se ti creano problemi.



calcola
GigaWatt


Gruppo:Utente
Messaggi:4349

Stato:



Inviato il: 13/01/2014 17:29:14

Per una riparazione occorre grattare prima lo smalto, non è necessario metterne tanto, è sufficiente una patina sottile.



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



PinoTux

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3456

Stato:



Inviato il: 13/01/2014 18:23:51

Io lavo lo stampato con solvente al nitro e pennello, questo per togliere i residui di flussante, facendo attenzione che non debordi sul lato dei componenti, ma meglio sarebbe usare alcool isopropilico...

Una bomboletta spray di vernice trasparente ti dura una vita, o quasi...



---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
http://iv3gfn.altervista.org/
http://pptea.altervista.org/



sabin

Avatar
MegaWatt


Gruppo:Utente
Messaggi:522

Stato:



Inviato il: 14/01/2014 08:11:34

La pulizia dopo la saldatura dei pin è indispensabile.
Per due volte ho rischiato dare per bruciato un
arduino mini, e un nano, non riuscivo a comunicare con la seriale.
Dopo un'accurata pulizia funzionavano alla perfezione.



---------------
Inverter UPS Power Star W7 (onda pura) ingresso 24 v... 220V 2 Kw con spunto da 6 Kw? (direi 3Kw)
Pannelli 11,1 mq. Wp 1320 (x120 Wp mq)... n° 5 monoc. 72 celle 750 Wp (SO) su MPPT SolarMate 40A
n° 3 polic. 60 celle 570 Wp (Sud) su PWM 30A... batterie: 2 coppie SMA (trazione) 24V 120 Ah C/10 (+ 2 avviamento 70Ah)
Switch enel/batterie con Arduino Pro Mini



calcola
GigaWatt


Gruppo:Utente
Messaggi:4349

Stato:



Inviato il: 14/01/2014 08:58:43


CITAZIONE

Una bomboletta spray di vernice trasparente ti dura una vita, o quasi...


che tipo di vernice trasparente?



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



shadowcaster
MegaWatt


Gruppo:Utente
Messaggi:322

Stato:



Inviato il: 14/01/2014 18:30:38

Ne ho comprata una adatta...come consigliato...



shadowcaster
MegaWatt


Gruppo:Utente
Messaggi:322

Stato:



Inviato il: 15/01/2014 14:04:03

Salve a tutti. Ho provato lo switch sull'impianto, ma non riesco a capire xkè mi funziona al contrario...ho usato il codice base ed accade che se supero la soglia massima, passo ad enel...mentre se scendo sotto la soglia minima passo al FV...mentre dovrebbe essere il contrario...cosa ho sbagliato? Saluti e come sempre, grazie...
