Homemade Inverter "modulo DC/AC"
FinePagina

ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 02/04/2014 13:05:17

Il presente post è un riepilogo di tutta la discussione e metterà in evidenza i prototipi realizzati dagli utenti di EnergiAlternativa.

--- AVVERTENZE ---


Lo staff di www.energialternativa.info non si riterrà responsabile per eventuali danni a persone e/o cose e sopratutto AVVISA che manipolare le tensioni presenti nei progetti seguenti può presentare un pericolo mortale...



-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Inverter 400W onda sinusoidale pura (il piccolo ,ma versatile)
Autore:ElettroshochNow


Caratteristiche:
Tensione in ingresso : 20V-32Vdc (usando modulo HV e rimuovendo la protezione 50V)
Tensione in uscita : 220Vac 50Hz Onda sinusoidale Pura
Consumo a riposo: 6W (circa 200mA a 24Vdc )
Massimo assorbimento: 20A
Efficienza:90% alla massima potenza
Protezioni: sovratensione,sottotensione,sovracorrente,sovratemperatura

Note Extra: Alimentabile anche direttamente dai pannelli fotovoltaici



Schemi e note aggiuntive per la duplicazione:
MODULO DC/AC(settato a 24V LINK e con sensore corrente settato a 20A LINK)
PONTE
Download Lista Componenti
NOTA sul filtro
NOTA per la realizzazione dell'induttanza
NOTA per Testare il buon funzionamento del modulo EG8010


-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Inverter 3000W onda sinusoidale pura (Big Inverter)
Autore:kekko.alchemi


PRENDE VITA

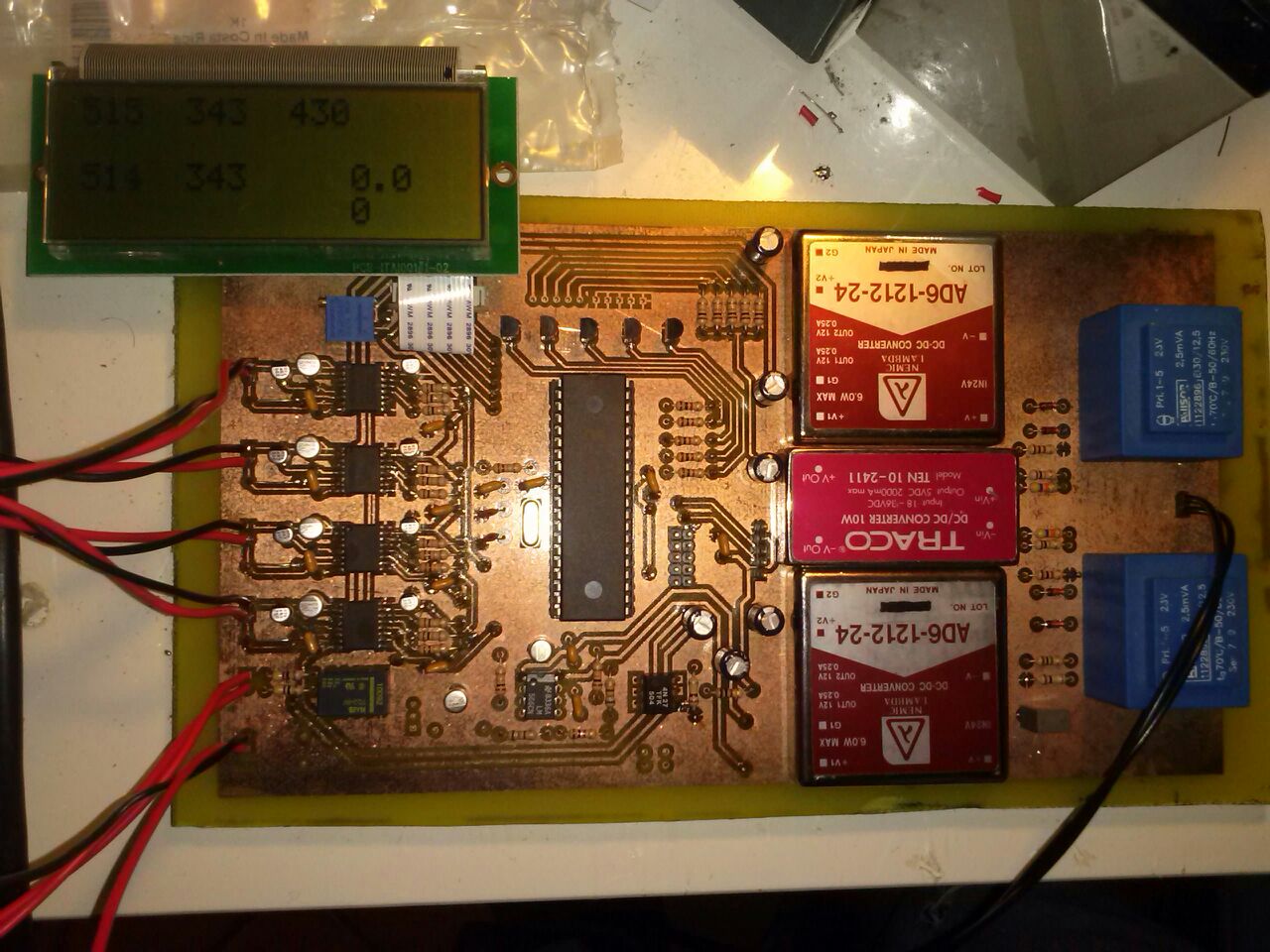

http://www.energialternativa.info/public/newforum/ForumEA/C/IMG-20141213-WA0000.jpg
http://www.energialternativa.info/public/newforum/ForumEA/C/IMG-20150103-WA0002.jpg
Prime prove!


Trasformatore
I primi risultati
Assemblaggio
PCB
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Inverter 3000W onda sinusoidale pura con EG8010
Autore:mismaett

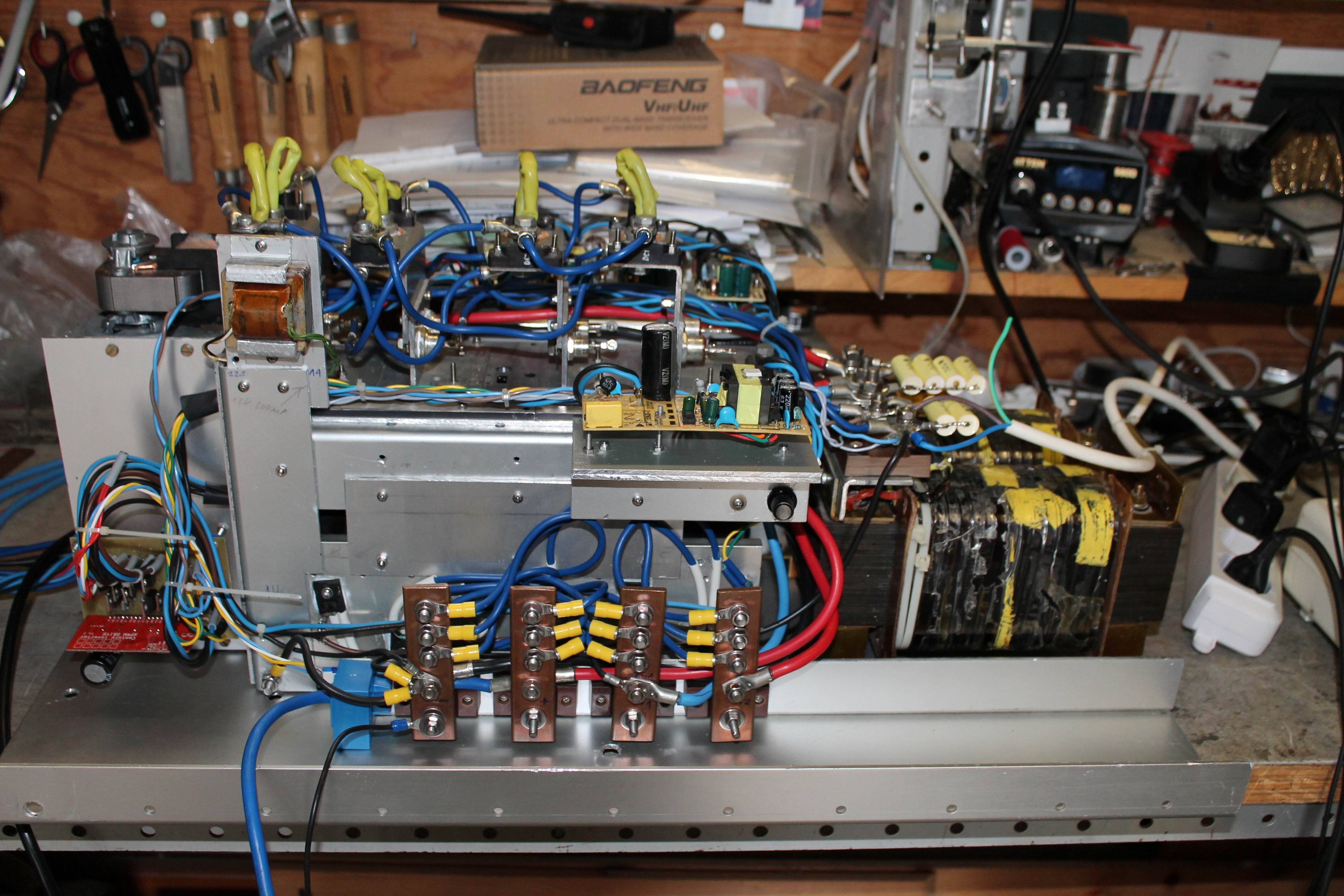

http://www.energialternativa.info/Public/NewForum/ForumEA/C/scarico%20eos%20709_1.jpg

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------


-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
ArduInverter 5KVA
Autore:ElettroshochNow




PARTE2
PARTE3
PARTE4 ---SEZIONE AC/DC TERMINATA Faccine/Smileys_0004.gif
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



leonof
MegaWatt


Gruppo:Utente
Messaggi:425

Stato:



Inviato il: 27/8/2013,14:29

Inizio a dire che gli do un morso nel pollice a chi dice compralo faccine/chair.gif faccine/biggrin.gif

Scherzi a parte, una cosa che secondo me è davvvvvero poco fatta in casa ,e che tralaltro durano poco, e costano una barca di soldi, sono gli 'inverter, qui un po tutti abbiamo gli impianti fotovoltaici e marchingegni vari faccine/biggrin.gif
Sarebbe davvero mooooooooooooolto bello che insieme si progetti un inverter che come le plantè di zio kekko duri negli anni... Che ne pensate?? faccine/w00t.gif faccine/w00t.gif faccine/w00t.gif faccine/w00t.gif faccine/w00t.gif faccine/w00t.gif faccine/w00t.gif faccine/w00t.gif faccine/w00t.gif faccine/w00t.gif



elia393
KiloWatt


Gruppo:Utente
Messaggi:168

Stato:



Inviato il: 27/8/2013,15:28

Non mi pare giusto, io ne ho appena comprato uno !! Come dirle prima le cose faccine/biggrin.gif

A parte questo mi sembra un' ottima idea e sono molto interessto al progetto, al prossimo upgrade voglio essere in grado di costurimi l' inverter in casa quindi diamoci da fare faccine/smile.gif



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 27/8/2013,19:54

Caratteristiche ? faccine/blink.gif



leonof
MegaWatt


Gruppo:Utente
Messaggi:425

Stato:



Inviato il: 27/8/2013,20:14

3 kwh? faccine/biggrin.gif



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 27/8/2013,20:20

3Kw faccine/ohmy.gif
Ci vorra tutto l'inverno faccine/biggrin.gif



leonof
MegaWatt


Gruppo:Utente
Messaggi:425

Stato:



Inviato il: 27/8/2013,20:47

Per progettarlo o per realizzarlo???? faccine/biggrin.gif

Mbè ti serve per domani??? faccine/biggrin.gif

Ovviamente non deve essere come quelli che compri che dopo qualche anno vedi il fumo.... Fare una cosa che ti dura non dico come le plantè ma quasi ghghgh

Tu che ne pensi ti intrippa l'idea?






Modificato da leonof - 27/8/2013, 22:37


elia393
KiloWatt


Gruppo:Utente
Messaggi:168

Stato:



Inviato il: 28/8/2013,09:17

Non so che esperienza hai avuto ma fionora non mi si è bruciato nessun inverter.
A dire la verità uno si è bruciato ma è stata colpa mia faccine/biggrin.gif come dire non so bene cosa ho fatto, ho cercato di fare un sistema che quando scariche le batterie si collegasse in auto all' enel ma credo che si sia offeso per sempre ...

Meglio avrò pezzi da cannibalizzare per costruire la bestia a 3 KW faccine/biggrin.gif



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 28/8/2013,12:46

CITAZIONE (leonof @ 27/8/2013, 21:47)
Tu che ne pensi ti intrippa l'idea?

Il video mostra un onda modificata ,che sarebbe abbastanza semplice da realizzare ......

Si potrebbe realizzare un ibrido con doppia uscita :
-onda modificata da 3Kw per i grandi carichi di casa
-onda sinusoidale pura da 500W per le apparecchiature delicate

Cosi' facendo si otterrebbe un bassissimo autoconsumo e il sinusoidale puro sarebbe semplice nella realizzazione...

Altrimenti bisogna andare in un unico Transformerless .......

PS: tanto pè parlà faccine/smile.gif




leonof
MegaWatt


Gruppo:Utente
Messaggi:425

Stato:



Inviato il: 28/8/2013,13:27

ElettroshockNow apparte tutto tu pensi che sia un progetto fattibile? Se uno lo fa deve farlo bene faccine/biggrin.gif Qual'è la difficolta nel fare un inverter sinusoidale da 3kw ?
Io non sono assolutissimissimamente ingrado di progettare una cosa del genere, non saprei manco dove mettere le mani faccine/biggrin.gif
Ascolto le tue parole faccine/wub.gif

Eh ho avuto esperienze con quei cosi! Son fatti per distruggersi prima possibile!... faccine/crash.gif




Modificato da leonof - 28/8/2013, 14:41


elia393
KiloWatt


Gruppo:Utente
Messaggi:168

Stato:



Inviato il: 28/8/2013,13:39

Se non ricordo male gli apparecchi con motori elettrici comandati elettronicamente come le lavarici hanno bisogno dell' onda pura o sbaglio ? Perche se fosse ci vorebbero almeno 1500 w e a quel punto tanto vale farne uno da 3kw faccine/smile.gif

Comunque è vero, pima di iniziare a fantisticare con i numeri sarebbe bello sapere se è fattibile come cosa faccine/biggrin.gif é cosi spaventoso come sembra ?



leonof
MegaWatt


Gruppo:Utente
Messaggi:425

Stato:



Inviato il: 28/8/2013,13:55

https://www.google.com/patents/US200601711...ved=0CD4Q6AEwAQ

https://www.google.com/patents/US5757633?p...ved=0CGwQ6AEwBw

https://www.google.com/patents/US3117272?p...epage&q&f=false ( molto semplice )



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 28/8/2013,14:22

CITAZIONE (leonof @ 28/8/2013, 14:27)
ElettroshockNow apparte tutto tu pensi che sia un progetto fattibile?

Tutto è possibile ,ma più il progetto è ambizioso e più bisogna studiarci sopra ........
CITAZIONE (leonof @ 28/8/2013, 14:27)
Qual'è la difficolta nel fare un inverter sinusoidale da 3kw ?

Sono proprio i 3Kw faccine/smile.gif .... grandi potenze ..... grande pericolo .... grande botto faccine/biggrin.gif

Per comparare il progetto .... pensa alla caldaia ....
In teoria è semplice ......
-poi interviene la sicurezza ....
-il giusto dimensionanto di tutti i componenti ....basta uno a rompere la catena
-il giusto compromesso economico (spesso nei miei progetti è lui che mi fà perdere la metà del tempo faccine/sad.gif )
-ecc ....

Ora personalmente sono entrato in loop tra Tesla e vapore e non credo di uscirne facilmente ...

Sono affascinato da questo strano nuovo mondo .....
http://www.fumei.it/web/images/stories/varie/star-treko.jpg



mi156
milliWatt


Gruppo:Utente
Messaggi:10

Stato:



Inviato il: 30/8/2013,07:29

salve ragazze questa discussione mi interessa molto guardate questo link



eliafino

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:1419

Stato:



Inviato il: 30/8/2013,09:45

Guardate questo oggetto sulla baia: 140842959869 - EGS002

CITAZIONE
Pure Sine Wave Iinverter Driver Board EGS002 "EG8010 + IR2110" Driver Module

Features:

1. 5V single power supply
2. 4 pin set of pure sine wave output frequency: 50Hz pure sine wave of fixed frequency of 60Hz pure sine wave of fixed frequency 0-100Hz pure sine wave frequency adjustable 0-400Hz pure sine wave frequency adjustable
3. Unipolar and bipolar modulation
4. Comes with deadband control, pin 4 dead time: 300nS dead time 500nS dead time 1.0uS dead time 1.5uS dead time
5. External 12MHz crystal oscillator
6. PWM carrier frequency 23.4KHz
7. Voltage, current, real time temperature feedback
8. Overvoltage, undervoltage, overcurrent and overheating protection
9. Soft-start mode pin setting the response time of 1S
10. Serial communication to set the output voltage, frequency and other parameters
11. External Serial LCD Module 1602 displays the inverter voltage, frequency, temperature and current information

Applications:

1. Single phase pure sine wave inverter
2. PV Inverter
3. Wind power inverter
4. Uninterruptible Power Supply UPS System
5. Digital generator system
6. IF power
7. Single-phase motor speed controller
8. Single-phase inverter
9. Sine wave dimmer
10. Sine wave regulator
11. Sine wave generator

E questa non sarebbe una idea interessante?
Oggetto 121081387710 - Stackable Sine Power Inverter

CITAZIONE
The 2500W are all parallel inverters. Each of this kind of inverters is complete functional inverter, but not module, and the frame of each inverter is completely same. It can be used parallel, and also can be used singly. For example, if you buy 2 pcs of the 2500 stackable power inverters, you can stack them when you need 5000W output. And you can use each when you need only 2500W output. You will find it’s very convenient and flexible.

Features

• 2500W Modified Sine Wave Inverter (Peak Watts: 5000W)
• Modern appearance, small size, low noise while working
• Stackable setup & free combination (≤10pcs) or singly use
• Soft-start and auto recovery / manual restart function
• Buzzer alarm detection for faulty and protection function
• Reverse polarity, LVP, OVP.OLP, OTP, short circuit/ parallel system security Protection
• Easy installation, simple operation, low power consumption





Modificato da eliafino - 30/8/2013, 11:39


---------------
Impianto Fotovoltaico "eliafino" in Tempo Reale.
http://www.eliafino.it:3000/d/solare/impianto-fotovoltaico-eliafino
