Homemade Inverter "modulo DC/AC"
FinePagina

bulover

Avatar
KiloWatt


Gruppo:Utente
Messaggi:201

Stato:



Inviato il: 24/02/2014 18:53:45

Ciao kekko.... Io avrei un trasformatore da 3000 VA a 48 volt senza presa centrale ,proviene da un vecchio ups defunto montava su 16 mosfet tutti uguali (8+8) piu' o meno montati secondo lo schema che hai postato ..potrebbe servire allo scopo o e da buttare?'
un saluto
Bulover



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 24/02/2014 20:18:27

CITAZIONE (ElettroshockNow, 24/02/2014 18:53:45 ) Discussione.php?55031252&20#MSG305

CITAZIONE (kekko.alchemi, 24/02/2014 18:27:55 ) Discussione.php?55031252&20#MSG304

Ora (IV caffè) aggiungiamo un terzo caso, configurazione ponte completo (4 transistor) che tensione ci aspetteremo?

Banco a 24V su uno dei due 15-0 = 220VRms
Banco a 24V sugli estremi 15-0-15 = 110VRms

Miii quanti caffè .....


Eh no, non barare
Se usi solamente un ramo, 15-0 sfrutti solo metà potenza del trasfo...

Il discorso era questo, ponte completo collegato sui due rami 15-15, e mezzo ponte con centrale batterie (secondo schema) sempre collegato sui 15-15, che tensioni vi aspettate? Sta qui l'arcano...



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 24/02/2014 20:20:26

CITAZIONE (mismaett, 24/02/2014 20:18:27 ) Discussione.php?55031252&20#MSG306

spero di non aggiungere confusione,
ma, per kekko, in base che segnale fai arrivare? (per capire la dinamica in funzione del tempo.


Per il momento non influente, cmq, una sinusoide digitalizzata a 25 kHz, ma per la teoria non conta, potrei lavorare anche in zona lineare, non è qui il punto.



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 24/02/2014 20:22:01

CITAZIONE (bulover, 24/02/2014 20:20:26 ) Discussione.php?55031252&20#MSG307

Ciao kekko.... Io avrei un trasformatore da 3000 VA a 48 volt senza presa centrale ,proviene da un vecchio ups defunto montava su 16 mosfet tutti uguali (8+8) piu' o meno montati secondo lo schema che hai postato ..potrebbe servire allo scopo o e da buttare?'
un saluto
Bulover


Beh 48V a vuoto? Hai provato a collegare la 220 sul secondario e a misurare sotto carico che tensione arriva al primario? Quale schema, il secondo? Quindi avevi un centrale sulle batterie?



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 24/02/2014 20:51:44

CITAZIONE (kekko.alchemi, 24/02/2014 20:22:01 ) Discussione.php?55031252&21#MSG308


Eh no, non barare
Se usi solamente un ramo, 15-0 sfrutti solo metà potenza del trasfo...



CITAZIONE

Il discorso era questo, ponte completo collegato sui due rami 15-15, e mezzo ponte con centrale batterie (secondo schema) sempre collegato sui 15-15, che tensioni vi aspettate? Sta qui l'arcano... :)


Ponte completo alimentato da 24V sui due estremi 15-0-15 = 110VRms (nella realtà 129VRms con un trasformatore 15-0-15/220 senza cadute sul ponte)

Mezzo ponte come schema = 55VRms (nella realtà 73VRms con un trasformatore 15-0-15/220 senza cadute sul ponte)

Voglio aver torto .... sennò tutti sti caffè mi fanno male



mismaett
Watt


Gruppo:Utente
Messaggi:60

Stato:



Inviato il: 24/02/2014 21:14:19

il punto secondo me e':

1) pushpull al 50% del tempo nei due rami;

2) dobbiamo riuscire a dare ai due estremi rispetto al centrale una sinusoide digitalizzata con vpicco di 21v partendo da una unica alimentazione di 21v continui, cosi' si ottengono i 220 v al secondario (per uno che sia 15+15/220 efficaci).

Siete d'accordo?



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 24/02/2014 21:18:59

CITAZIONE (ElettroshockNow, 24/02/2014 21:14:19 ) Discussione.php?55031252&21#MSG311

CITAZIONE (kekko.alchemi, 24/02/2014 20:22:01 ) Discussione.php?55031252&21#MSG308

Eh no, non barare
Se usi solamente un ramo, 15-0 sfrutti solo metà potenza del trasfo...


CITAZIONE

Il discorso era questo, ponte completo collegato sui due rami 15-15, e mezzo ponte con centrale batterie (secondo schema) sempre collegato sui 15-15, che tensioni vi aspettate? Sta qui l'arcano... :)


Ponte completo alimentato da 24V sui due estremi 15-0-15 = 110VRms (nella realtà 129VRms con un trasformatore 15-0-15/220 senza cadute sul ponte)

Mezzo ponte come schema = 55VRms (nella realtà 73VRms con un trasformatore 15-0-15/220 senza cadute sul ponte)

Voglio aver torto .... sennò tutti sti caffè mi fanno male


Allora ricapitolando:
-Caso A: primo schema, voltaggio?
-Caso B: secondo schema, voltaggio?
-Caso C: ponte completo, voltaggio?

Intanto vado a fare i video delle prove pratiche

PS: Famo metà per uno dai



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 24/02/2014 21:20:08

CITAZIONE (mismaett, 24/02/2014 21:18:59 ) Discussione.php?55031252&21#MSG312


1) pushpull al 50% del tempo nei due rami;

è qui la chiave...



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 24/02/2014 21:44:27

CITAZIONE (kekko.alchemi, 24/02/2014 21:20:08 ) Discussione.php?55031252&21#MSG313


Allora ricapitolando:
-Caso A: primo schema, voltaggio?
-Caso B: secondo schema, voltaggio?
-Caso C: ponte completo, voltaggio?

Usando un trasformatore 15-0-15/220 e 0.6V di caduta a finale
-Caso A = 220VRms (nella realtà 243VRms)
-Caso B = 55VRms (nella realtà 59VRms)
-Caso C = 110VRms (nella realtà 118VRms...alimentandolo sugli estremi)

Non vorrei che stiamo parlando della stessa cosa ,ma con lingue diverse
I dati sono riferiti ad un trasformatore che se alimentato dal secondario con 220VRms si ottiengono 15VRms a ramo riferiti allo 0 ....
Riporto un esempio di seguito:

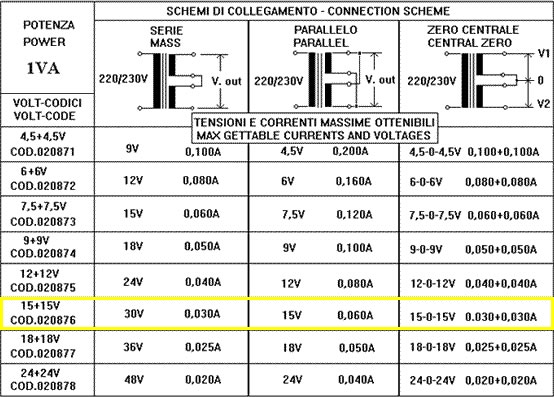

http://www.energialternativa.info/public/newforum/ForumEA/Trasformatore.jpg
Ricordo però di averlo chiamato primario con presa centrale ,ma non trovo se ho scritto il valore .....

Senti ci mettiamo anche una grappetta .... troppi caffè fanno male .



Modificato da ElettroshockNow - 24/02/2014, 22:12:40


bulover

Avatar
KiloWatt


Gruppo:Utente
Messaggi:201

Stato:



Inviato il: 24/02/2014 22:19:50

Ciao Kekko... no il trasformatore ha un avvolgimento unico senza presa centrale ,non l'ho collegato alla 220 ma domani provvedo e ti faccio sapere, pero' l'ups che e defunto era collegato in maniera da invertire la polarita sul primario del trasformatore scambiando il polo positivo con il negativo ,spero di essere stato chiaro ....spero
un saluto
bulover



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 24/02/2014 23:04:45

Ahah no no

CASO A: 220V (nella realtà un po' meno, 205V circa, a causa delle perdite di corrente che a differenza del fullbridge scorrono nel centrale)
CASO B: 110V
CASO C: 220V

Non ci credete? Arrivano i video, si stanno caricando!



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 24/02/2014 23:26:15

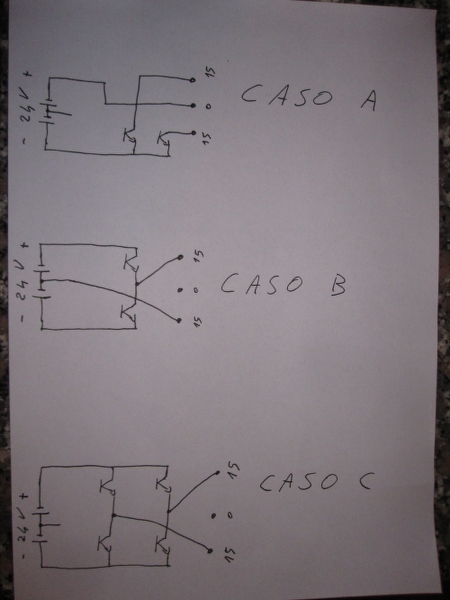

Intanto che i video si caricano ricapitoliamo i tre schemi:

http://www.energialternativa.info/public/newforum/ForumEA/IMG_4460_450x600.JPG

PS: Ok, aggiungiamo una grappetta barriccata

Ciao grande...



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 24/02/2014 23:41:24

...qualcuno ha già sbirciato, ma sono quasi pronti!



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 24/02/2014 23:41:58

....



kekko.alchemi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5226

Stato:



Inviato il: 25/02/2014 00:00:27

CASO A:


CASO B:


CASO C:


finalmente eccoli qui...



---------------
L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
Ma l'equilibrio è ciò che plasma la materia di cui siamo fatti.
by kekko
