Jean
Watt


Utente
Msg:63

Stato:



Inviato il: 01/05/2016 20:57:42

Dallo schema sembra che il neutro non viene commutato (è in parallelo), mentre io leggo 115 volt tra fase-terra e neutro-terra, c'è qualcosa che non quadra...

In sostanza cosa succede se per puro caso non funzionano i rele' e si immette tensione in rete? Questo non dovrebbe in nessun caso succedere! Qualcono mi illumini!



Modificato da Jean - 01/05/2016, 21:02:17


---------------
PIP4048MS + batterie 200 Amp + 6 pannelli da 190Watt. FW 72.40 4.0







Luca450Mhz

Avatar
GigaWatt


Utente
Msg:3204

Stato:



Inviato il: 01/05/2016 21:44:10

Jean secondo me hai un po' di confusione.. sai come funziona un relè? In caso di malfunzionamento al relè può succedere:
- la bobina non si attiva e non avviene lo scambio sui contatti (quelli denominati NC ed NO - contatti che a riposo sono chiusi o aperti)
- i contatti rimangono incollati, quindi a prescindere dal comando che viene inviato il relè rimane sempre attivo un solo contatto (appunto quello incollato)
Quello che dici tu potrebbe al massimo accadere se un relè dovesse fondersi fino al punto che i piedini in ingresso possano andare in contatto.



---------------
Pannelli: 6975 Wp (poli e mono). Inverter UPS PSW7 6kW 48V toroidale con switch comandato dal mio si...



Jean
Watt


Utente
Msg:63

Stato:



Inviato il: 01/05/2016 23:26:47

Hai perfettamente ragione, ma se leggi il post di Claudio puoi notare (apparte il neutro in parallelo) 2 relè uno sull'uscita dell'inverter e quello proveniente dalla rete, mettiamo che uno si incolli e l'altro chiude si mette in comunicazione l'uscita dell'inverter con la rete Enel? Non è meglio utilizzare un relè doppio scambio con contatti 2NO e 2NC. Spero che il PIP4048 è fornito di un relè che evita incresciosi problemi di sicurezza.



---------------
PIP4048MS + batterie 200 Amp + 6 pannelli da 190Watt. FW 72.40 4.0







Claudio

Avatar
PetaWatt


MODERATORE
Msg:15070

Stato:



Inviato il: 02/05/2016 09:13:32

I relay sono tutti NO, quindi può solo succedere che uno rimanga incollato, remota probabilità.
Questi sono i relay che monta.

Scarica allegato

832HA.pdf ( Numero download: 225 )



Modificato da Claudio - 02/05/2016, 09:21:23


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15070

Stato:



Inviato il: 02/05/2016 09:16:58

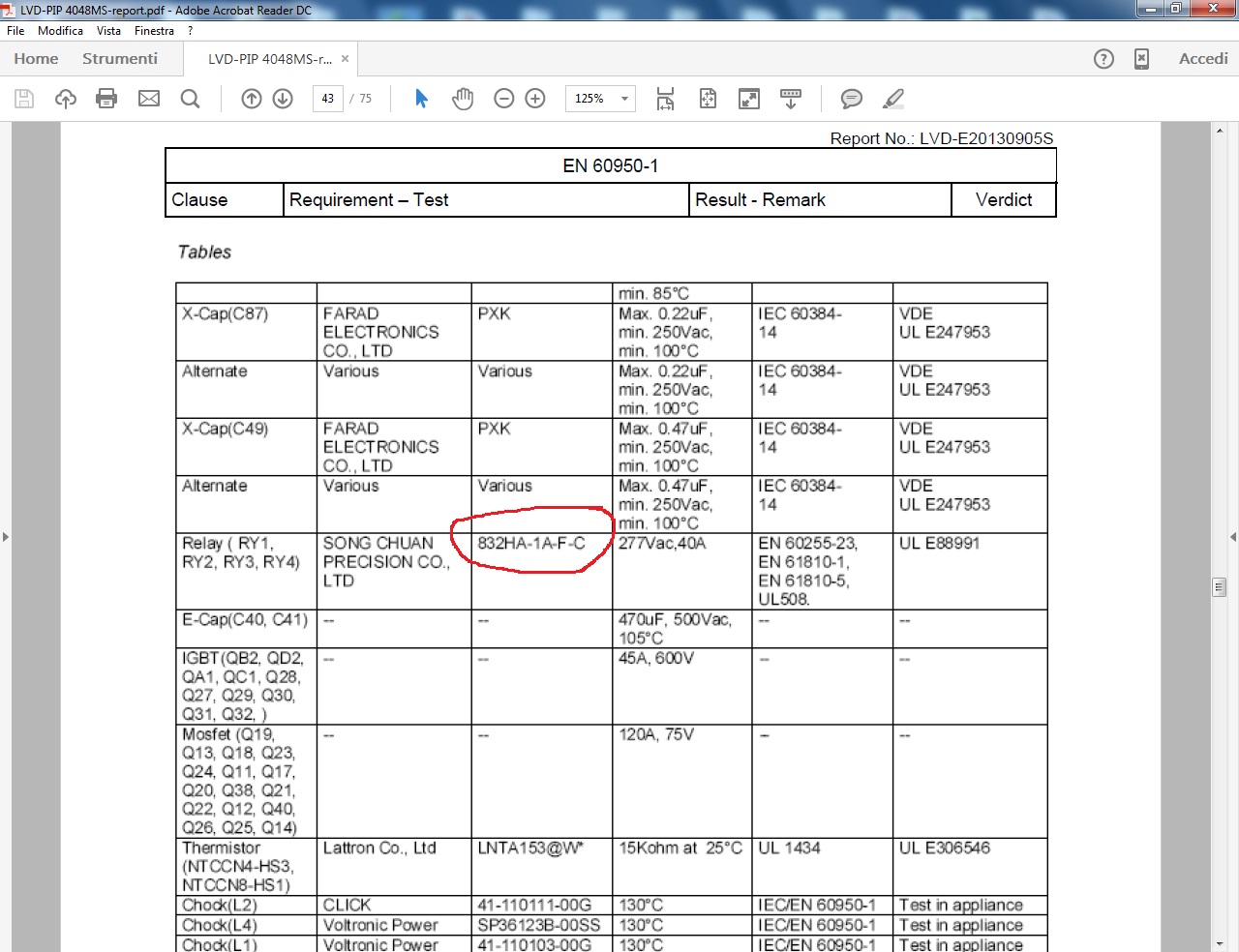

Elenco componenti.



Immagine Allegata: Relay.jpg

ForumEA/L/Relay.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15070

Stato:



Inviato il: 02/05/2016 09:41:35

Hai ragione Jean, se rimane incollato il neutro va in parallelo con la rete, ma purtroppo l'anomalia non è nel progetto, bensì nella normativa Italiana, infatti in tutta Europa vige la regola e per regola si intende obbligo, per le forniture monofase di collegare il neutro uscente dal contatore alla terra utente, perché i misuratori in Germania e altri paesi Europei, nel caso di sospensione dell'energia da parte del fornitore isolano l'impianto privato evitando l'immissione indesiderata, infatti così facendo tu avresti anche in funzionamento a isola fase e neutro e non 2 pseudo fasi.
In Italia questo è assolutamente vietato perché per una strana e non comprensibile clausola il fornitore di energia elettrica non ha l'obbligo di garantire la stabilità del neutro e il contatore non isola in mancanza di fornitura in parole povere oggi hai il neutro in un modo, domani eseguono lavori sulla linea e potrebbe capitare che ti invertono fase e neutro, cosa molto remota ma sulla eventualità che succeda loro non rispondono.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15070

Stato:



Inviato il: 02/05/2016 19:16:32

Jean hai un messaggio privato.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Jean
Watt


Utente
Msg:63

Stato:



Inviato il: 02/05/2016 20:39:47

Se c'è malauguratamente un parallelo tra Pip e enel, il pip muore? Faccine/Smileys_0006.gif



Modificato da Jean - 21/06/2016, 16:57:22


---------------
PIP4048MS + batterie 200 Amp + 6 pannelli da 190Watt. FW 72.40 4.0







Claudio

Avatar
PetaWatt


MODERATORE
Msg:15070

Stato:



Inviato il: 03/05/2016 00:17:26

CITAZIONE (Jean, 02/05/2016 20:39:47 ) Discussione.php?213644&2#MSG22

Se c'è malauguratamente un parallelo tra Pip e enel, il pip muore?
Chiedo questo per il semplice fatto che non vorrei immettere in rete dutante la notte perché ho un impianto incentivato


Se le due sinusoidi non sono sincronizzate in teoria avviene un corto, più o meno secco rispetto allo sfasamento, ma mi auguro che tu abbia un differenziale sia in uscita che in ingresso all'inverter.
Comunque ripeto fra tutti i guasti trovati in rete e anche sul sito Australiano molto ricco di informazioni, mai nessuno ha avuto questo problema, è una cosa molto ma molto remota credimi.
Ti sto inviando la documentazione.



Modificato da Claudio - 03/05/2016, 00:58:19


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Jean
Watt


Utente
Msg:63

Stato:



Inviato il: 21/06/2016 17:04:42

Ho notato una cosa un po' strana in questi giorni: quando i pannelli del PIP producono circa 700/800 Watt, le batterie con tensione di circa 51/53 Volt e assorbimento lato utenze 200-300 watt. Il PIP sgancia i pannelli per poi riconnetterli dopo un poco, come mai? La tensione dei pannelli, sono sicuro non supera i 145V. Cosa posso controllare?



---------------
PIP4048MS + batterie 200 Amp + 6 pannelli da 190Watt. FW 72.40 4.0







eliafino

Avatar
GigaWatt


MODERATORE
Msg:1419

Stato:



Inviato il: 21/06/2016 18:20:25

Ciao Jean,
potrebbe essere il regolatore di carica, è MTTP?



---------------
Impianto Fotovoltaico "eliafino" in Tempo Reale.
http://www.eliafino.it:3000/d/solare/impianto-...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15070

Stato:



Inviato il: 21/06/2016 19:59:58

CITAZIONE (Jean, 21/06/2016 17:04:42 ) Discussione.php?213644&2#MSG24

Ho notato una cosa un po' strana in questi giorni: quando i pannelli del PIP producono circa 700/800 Watt, le batterie con tensione di circa 51/53 Volt e assorbimento lato utenze 200-300 watt. Il PIP sgancia i pannelli per poi riconnetterli dopo un poco, come mai? La tensione dei pannelli, sono sicuro non supera i 145V. Cosa posso controllare?


Ciao a tutti, hai settato il parametro 31 Power Solar Balance in abilitato?



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Jean
Watt


Utente
Msg:63

Stato:



Inviato il: 22/06/2016 11:52:50

Ciao e grazie per le risposte, il parametro 31 attualmente indica sbd, va impostato in sbE? A cosa serve questo parametro? Si è un MPPT, grazie.



---------------
PIP4048MS + batterie 200 Amp + 6 pannelli da 190Watt. FW 72.40 4.0







eliafino

Avatar
GigaWatt


MODERATORE
Msg:1419

Stato:



Inviato il: 22/06/2016 12:06:18

L'MPPT, ogni tot ore, scollega i pannelli e li ricollega pian piano per stabilire il massimo punto di produzione



---------------
Impianto Fotovoltaico "eliafino" in Tempo Reale.
http://www.eliafino.it:3000/d/solare/impianto-...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15070

Stato:



Inviato il: 22/06/2016 14:20:21

CITAZIONE (Jean, 22/06/2016 11:52:50 ) Discussione.php?213644&2#MSG27

Ciao e grazie per le risposte, il parametro 31 attualmente indica sbd, va impostato in sbE? A cosa serve questo parametro? Si è un MPPT, grazie.


Bilancia la fornitura di energia verso l'inverter, esempio:
Le batterie sono cariche e in mantenimento, giornata di sole i pannelli potrebbero fornire 2500W ma il regolatore limita a 500W perché la casa ne chiede solo 300 gli altri 200 mantengono le batterie, se di colpo parte la lavastoviglie chiedendo 2000W il regolatore non è in grado di fornirli istantaneamente perché alza la corrente gradatamente quindi scambia su Enel, settando il 31 su SBE in prima istanza saranno le batterie a fornire tale energia, in attesa che in circa 15/20 secondi il regolatore innalzi la corrente bilanciando la richiesta e alleggerendo le batterie.
Sbd è utile se il banco batterie è di piccole dimensioni 100/200A



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...
