Il metallo tra i magneti meglio lasciarlo, serve a chiudere le linee di flusso tra i magneti.

I 4 settori disegnati verso la parte interna si possono togliere.
Gli eventuali fori dei prigionieri si faranno sulla parte rimanente.



---------------
Chi non si indebita fa la rabbia degli usurai








donato
MegaWatt


Utente
Msg:449

Stato:



Inviato il: 27/04/2016 21:23:47

Si si se ingrandisci la foto si vedono i segni dei fori di fissaggio del mozzo dove alloggeranno i cuscinetti e i fori dei prigionieri per assemblare i due dischi portamagneti



---------------





Clod

Avatar
Watt


Utente
Msg:58

Stato:



Inviato il: 27/04/2016 22:35:36

Che mozzo usi? a che diametro stano i prigionieri ?



---------------





donato
MegaWatt


Utente
Msg:449

Stato:



Inviato il: 27/04/2016 22:41:05

Il mozzo autocostruito dopo metto le foto



---------------





donato
MegaWatt


Utente
Msg:449

Stato:



Inviato il: 27/04/2016 22:41:42

Va fissato su un diametro di 64 mm con 6prigionieri



---------------





Clod

Avatar
Watt


Utente
Msg:58

Stato:



Inviato il: 27/04/2016 22:58:02


CITAZIONE

Il mozzo autocostruito dopo metto le foto


Molto Interessante ,

Scusa se insisto ma il disco che hai postato per me piccolo ti posto uno schema con le tue misure

http://www.energialternativa.info/public/newforum/ForumEA/L/ScreenHunter_01%20Apr.%2027%2021.55.jpg



---------------





Clod

Avatar
Watt


Utente
Msg:58

Stato:



Inviato il: 27/04/2016 23:03:55

nota che la bobina deve fuori uscire dalla circoferenza del disco magneti, x 20 mm.



---------------





donato
MegaWatt


Utente
Msg:449

Stato:



Inviato il: 27/04/2016 23:06:20

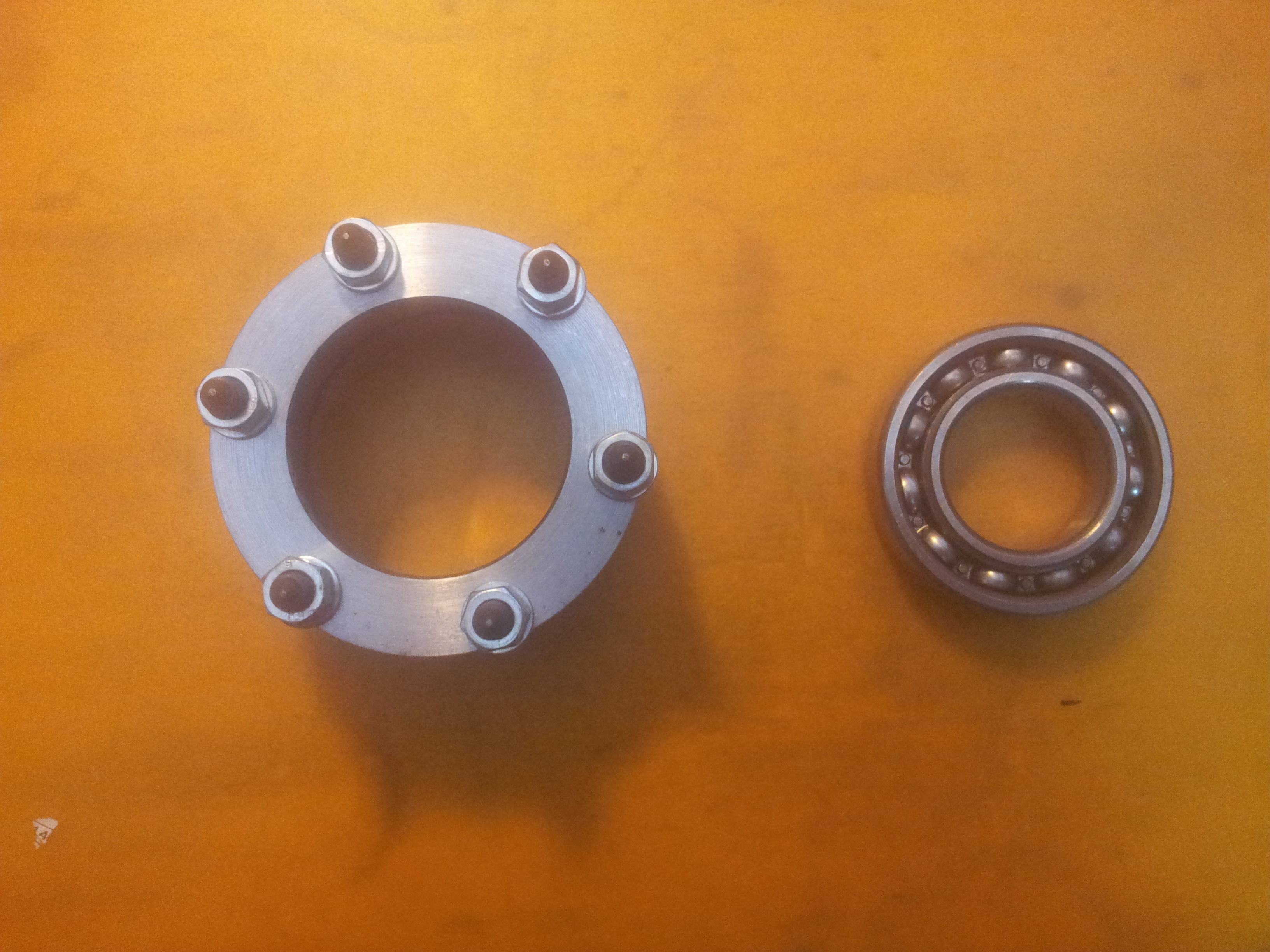

Questo il mozzo dove alloggeranno2 cuscinetti 6006 senza schermi di protezione in modo da ridurre l'attrito
E un seger di chiusura



Immagine Allegata: 20160427_224813.jpg

ForumEA/L/20160427_224813.jpg



---------------





donato
MegaWatt


Utente
Msg:449

Stato:



Inviato il: 27/04/2016 23:58:24

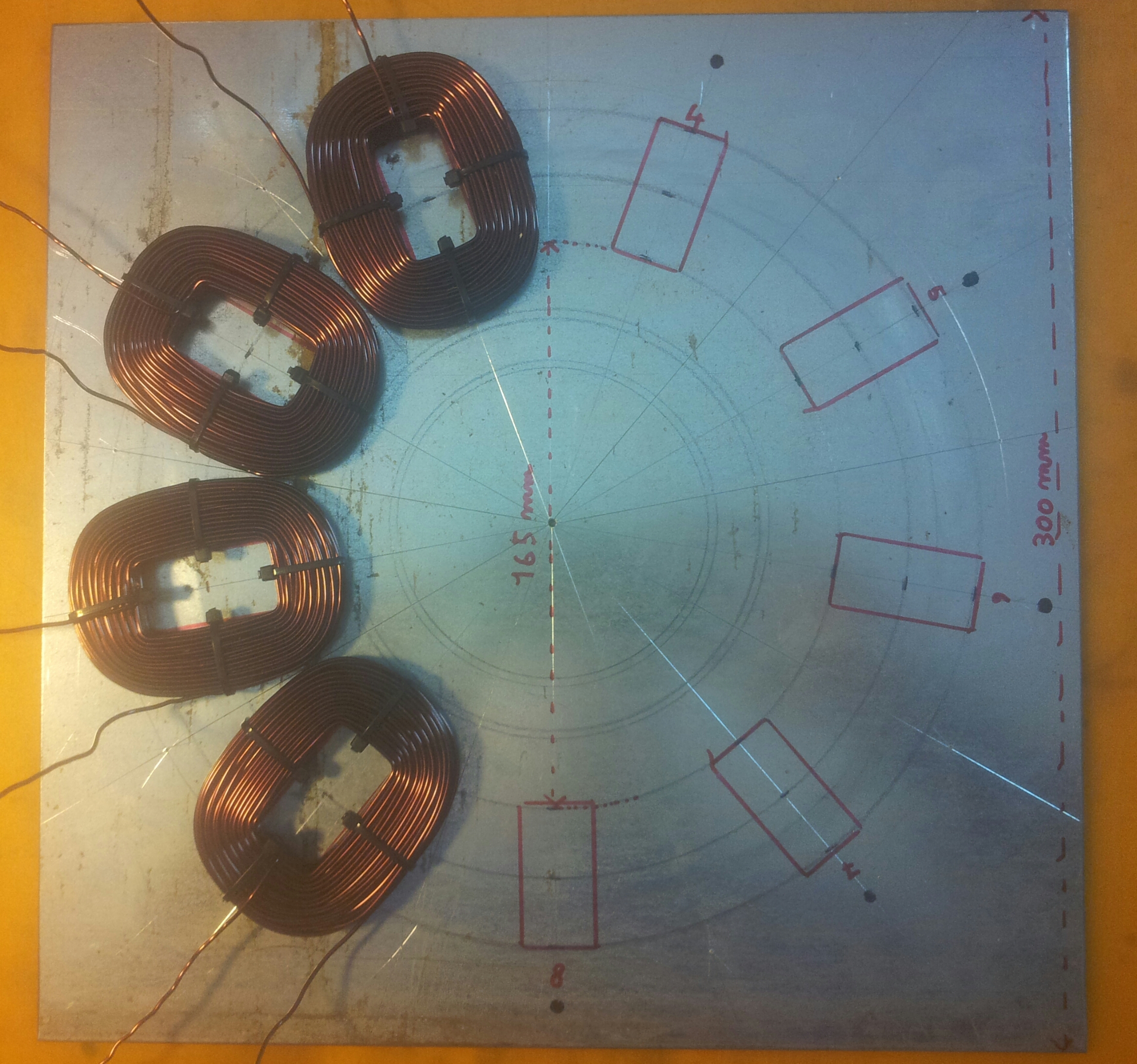

sagoma di come sar lo statore con posizionamento bobine allo stesso diametro dei magneti( quelli in rosso sarebbero i magneti)



Immagine Allegata: 8.jpg

ForumEA/L/8_2.jpg



---------------





donato
MegaWatt


Utente
Msg:449

Stato:



Inviato il: 28/04/2016 00:00:36

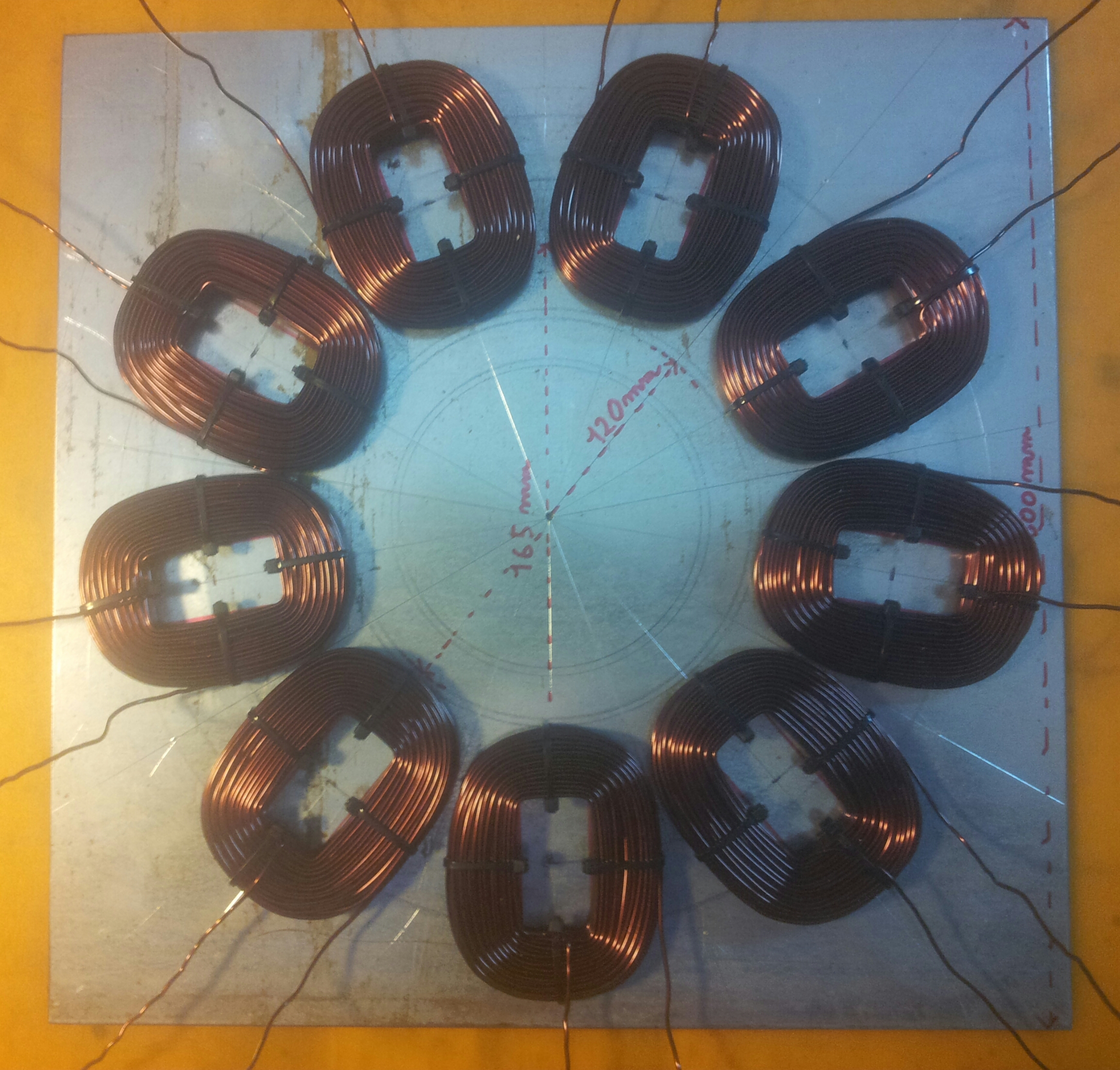

statore completo di tutte le bobine



Immagine Allegata: 9.jpg

ForumEA/L/9.jpg



---------------





donato
MegaWatt


Utente
Msg:449

Stato:



Inviato il: 28/04/2016 00:03:07

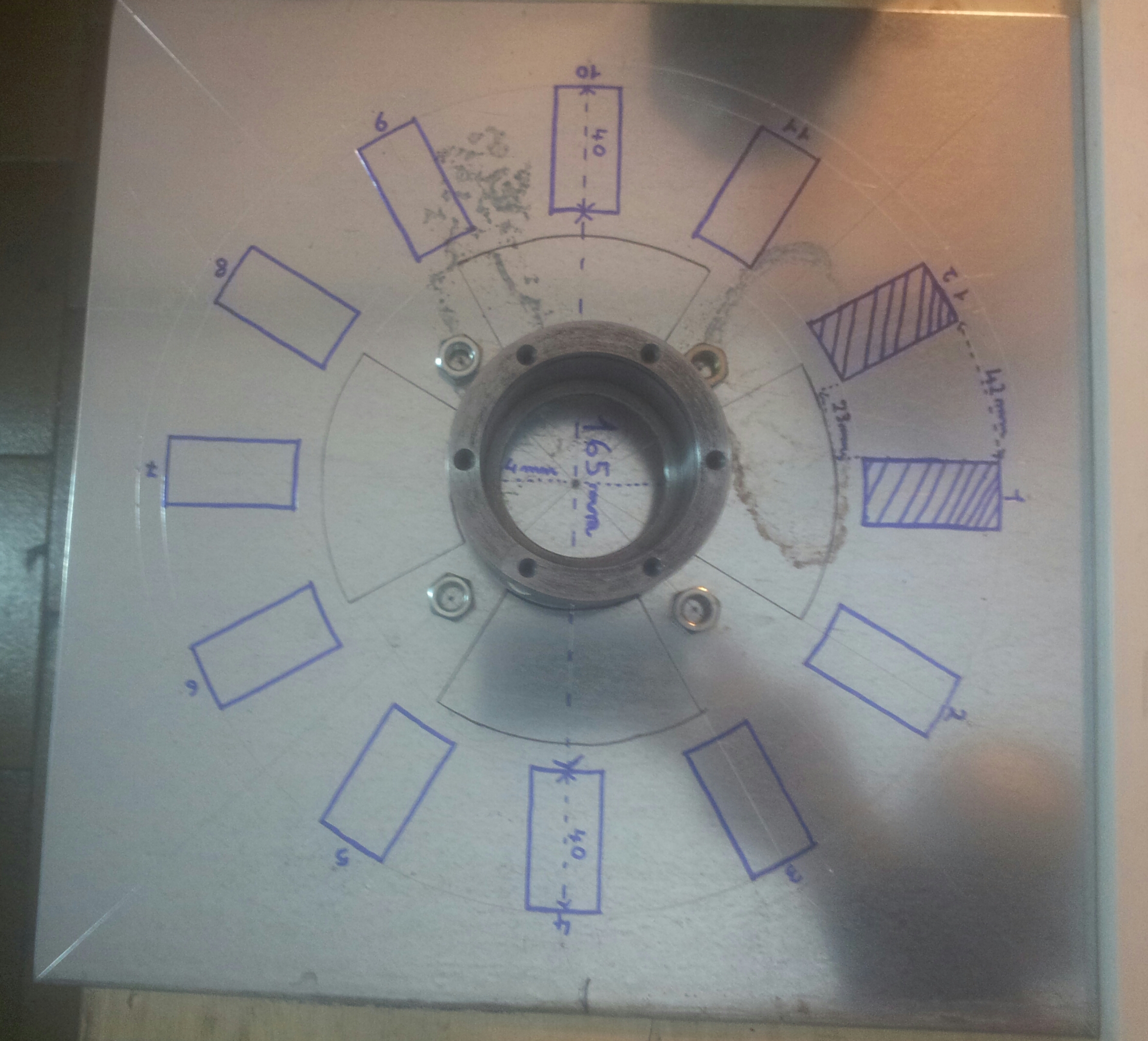

simulazione rotore con posizionamento mozzo
( i dadi li ho posizionati in modo da simulare i 4 pigionieri



Immagine Allegata: 10.jpg

ForumEA/L/10.jpg



---------------





Clod

Avatar
Watt


Utente
Msg:58

Stato:



Inviato il: 28/04/2016 08:07:17

Buongiorno

Su un disco ti servono 4 fori filettati per gli estrattori dove gli fai?

http://www.energialternativa.info/public/newforum/ForumEA/L/10_1.jpg


http://www.energialternativa.info/public/newforum/ForumEA/L/ScreenHunter_01%20Apr.%2028%2008.01.jpg



---------------





donato
MegaWatt


Utente
Msg:449

Stato:



Inviato il: 28/04/2016 12:37:06

Si hai ragione grazie.... allora li far su questo esterno a met dei prigionieri di accoppiamento dischi



---------------





donato
MegaWatt


Utente
Msg:449

Stato:



Inviato il: 28/04/2016 12:38:02

Avete qualche foto dove si vede bene il collegamento delle bobine?



---------------





Clod

Avatar
Watt


Utente
Msg:58

Stato:



Inviato il: 28/04/2016 13:41:01

http://www.energialternativa.info/public/newforum/ForumEA/L/DSCF1068_1.JPG


http://www.energialternativa.info/public/newforum/ForumEA/L/DSCF1071_1.JPG



---------------
