Radeon9600
| Inviato il: 02/03/2023 20:46:47
|
Buonasera!
Dopo tanto tempo torno a partecipare sul forum da ormai quasi laureato in scienze geologiche. Non appena vista questa discussione e tutto il progetto EarthQQuake, mi sono subito cimentato con la costruzione e sono ora dotato di una scheda e ben due geofoni (uno verticale e uno orizzontale) gentilmente donati dal mio prof di rilevamento geologico.
La scheda è ora montata e testandola con l'oscilloscopio pare amplificare. Tuttavia sembra che amplifichi solo le semionde positive, e tutto ciò che è negativo viene perso. È normale? Ho seguito lo schema QQ2. Analizzando il circuito dovrebbe esserci il partitore con le 2 resistenze da 10k che fornisce 2,5V in ingresso, ma mi sa che ho sbagliato qualcosa...
Altra domanda, il software è in grado di gestire 2 canali dell'ADC?
Ovviamente avendo due geofoni ho duplicato il circuito con l'operazionale, però l'ADC sempre uno è (dato che ha 4 canali).
E ultima domanda... il software dove lo trovo?
In ogni caso credo che ne svilupperò una versione compatibile che però possa girare su Linux, volendo collocare il tutto in una posizione lontana dalla corrente (è l'unico posto del mio terreno lontano da disturbi radio, dalla strada e dalle case, e c'è pure un affioramento quindi il geofono viene montato "a regola d'arte" imbullonato direttamente alla roccia.
Ovviamente lontano dalle case = niente corrente, quindi volevo alimentare il tutto con un pannello fotovoltaico, ma i PC Windows sono molto meno efficienti dei SBC ARM tipo raspberry, è quindi un peccato che sia tutto realizzato solo per Linux. Peraltro, se è VB.NET come penso, si può ricompilare nativamente su Linux tramite Mono.
Mi scuso per il mega-muro di testo, ma è un progetto bellissimo a cui credo potrei contribuire parecchio, rendendo anche utili i miei anni "persi" con gli studi!
Un saluto a tutti!
---------------
Micro impianto ad isola "La Libreria": energialternativa.org/Public/NewForum/Discussione.php?212477
...
|
| | |
Bolle
| Inviato il: 06/03/2023 14:35:00
|
Ciao e benvenuto.
CITAZIONE
Analizzando il circuito dovrebbe esserci il partitore con le 2 resistenze da 10k che fornisce 2,5V in ingresso, ma mi sa che ho sbagliato qualcosa...
Probabilmente hai sbagliato qualcosa.
Il SW , sviluppato sotto windows, gestisce tutti i geofoni che vuoi su un singolo PC, replicando la singola scheda con tanti ADC quanti sono i geofoni.
CITAZIONE
E ultima domanda... il software dove lo trovo?
Il SW viene rilasciato dal nostro gruppo e seguiamo l'istallazione ( e non solo) per far entrare gli utenti nella rete dei sismografi.
Devi avere una connessione ad internet e il progetto non nasce per girare in locale...altrimenti che senso avrebbe la rete sismica?
CITAZIONE
volendo collocare il tutto in una posizione lontana dalla corrente (è l'unico posto del mio terreno lontano da disturbi radio, dalla strada e dalle case, e c'è pure un affioramento quindi il geofono viene montato "a regola d'arte" imbullonato direttamente alla roccia.
Abbiamo tutti le postazioni in casa...i disturbi li eliminiamo, non possiamo permetterci istallazioni in 'groppa alle montagne'!!
Di dove sei?
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Radeon9600
| Inviato il: 06/03/2023 16:27:18
|
Ciao Bolle e grazie per le risposte!
Ovviamente il tutto sarebbe a portata di Wi-Fi, il problema è solo portarci la corrente. Ho trovato un vecchio tablet con Windows 8 che consuma poco, quindi posso già essere operativo con quello
Peraltro a meno di postazioni succulente (penso alla faglia di S.Alberto di Bargagli, 7km in linea d'aria da casa mia, dove si è verificato il terremoto a Settembre che ha spaventato mezza Liguria) non ha molto senso andare in mezzo ai bricchi. Il punto che ho io è a portata di cavo, ed essendo su un affioramento non hai i tipici problemi di vibrazioni indotte ad esempio da auto, camion etc.
La mia zona è quella di Sori, provincia di Genova.
Ricontrollerò il circuito e ti faccio sapere!
---------------
Micro impianto ad isola "La Libreria": energialternativa.org/Public/NewForum/Discussione.php?212477
...
|
| | |
PinoTux
| Inviato il: 06/03/2023 16:42:54
|
CITAZIONE
Non appena vista questa discussione e tutto il progetto EarthQQuake, mi sono subito cimentato con la costruzione e sono ora dotato di una scheda e ben due geofoni (uno verticale e uno orizzontale) gentilmente donati dal mio prof di rilevamento geologico.
Interessante, puoi darci qualche informazione sulle caratteristiche di questi geofoni? Tipo la frequenza di risonanza e i valori della resistenza ohmica degli eventuali vari avvolgimenti, e se c'è, l'uscita in tensione del sensore interno ecc.
Questo, eventualmente, per capire come interfacciarli alla nostra scheda elettronica.
---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
http://iv3gfn.al...
|
| | |
Radeon9600
| Inviato il: 06/03/2023 17:50:14
|
CITAZIONE (PinoTux, 06/03/2023 16:42:54 )
Interessante, puoi darci qualche informazione sulle caratteristiche di questi geofoni?
Frequenza di risonanza: 4,5 Hz
Resistenza: 375 ohm (misurata: 379 ohm)
Rapporto: 28.8V/m/s
Massa mobile: 11.1g
Escursione bobina mobile: 4 mm
Nessun sensore o amplificatore integrato (2 fili in uscita)
---------------
Micro impianto ad isola "La Libreria": energialternativa.org/Public/NewForum/Discussione.php?212477
...
|
| | |
Radeon9600
| Inviato il: 06/03/2023 22:09:19
|
Aggiungo un commento per Bolle riguardo alla scheda.

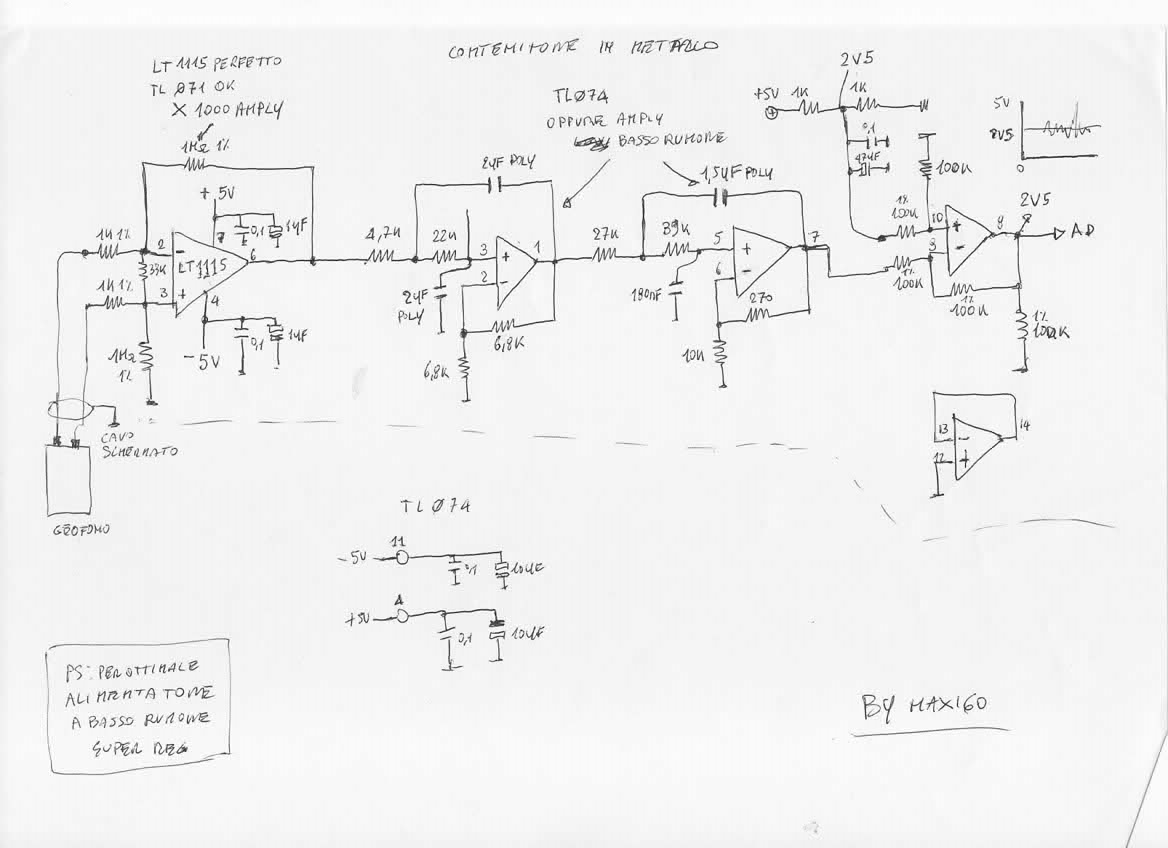

Ho ricontrollato tutti i collegamenti (seguito lo schema QQ2) e non ho trovato nessun problema.

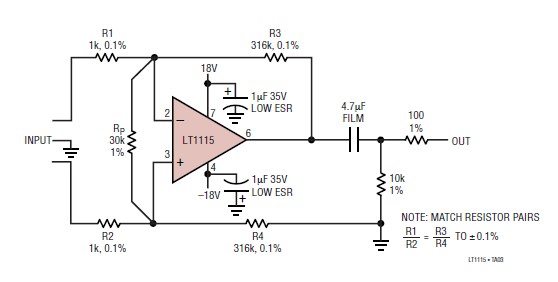

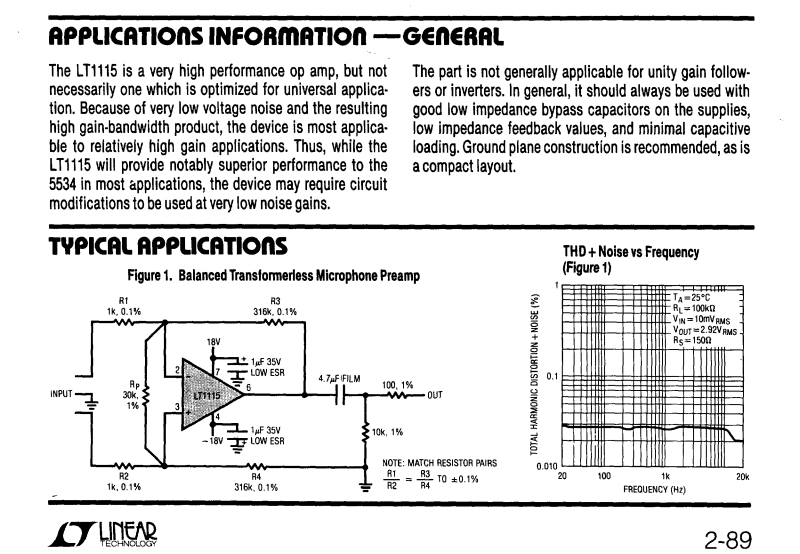

A scheda spenta ho misurato le resistenze sui vari piedini dell'OP27 e ho riscontrato i valori normali:
da 2 a massa =circa 5.7Mohm
da 3 a massa =10kohm
da 3 a terminale 5 volt =10kohm
da 6 a massa = 10kohm
A scheda accesa e geofono scollegato riscontro questi valori di tensione rispetto la massa:
piedino 7 5v
piedino 2 circa 2 volt (partitore tra 10 megaohm dell'impedenza del tester e 5,6mohm)
piedino 6 2,5 volt
piedino 3 2,5 volt
Se attacco il geofono:
piedino 2 2,5 volt
piedino 6 0 volt (eccetto se muovo il geofono, ma non va mai in negativo, verificato pure con l'oscilloscpio)
piedino 3 2,5 volt
Credo di escludere un errore mio di collegamento perché se ho "cappellato", l'ho fatto nello stesso modo su due circuiti identici (e nonostante il ricontrollo, ancora non è saltato fuori niente di evidente)
Comincio a pensare mi sia capitato qualche OP27 fallato, avevano un prezzo un po' troppo conveniente (2,20 euro per 2 pezzi) rispetto agli altri (8 e passa a pezzo)
La foto della realizzazione è in allegato
Saluti a tutti!
Immagine Allegata: IMG_20230306_220533_903.jpg
Modificato da Radeon9600 - 06/03/2023, 22:19:57
---------------
Micro impianto ad isola "La Libreria": energialternativa.org/Public/NewForum/Discussione.php?212477
...
|
| | |
Bolle
| Inviato il: 06/03/2023 22:21:16
|
Hai telegram? Sei pronto per entrare nella tana del bianco niglio?
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Radeon9600
| Inviato il: 07/03/2023 07:45:18
|
Certo e certo!
Ti ho passato in MP il nick nel caso servisse
---------------
Micro impianto ad isola "La Libreria": energialternativa.org/Public/NewForum/Discussione.php?212477
...
|
| | |
Bolle
| Inviato il: 24/04/2023 08:38:35
|
E' nata l'App EArthQQuake!
Un ringraziamento al nostro bravissimo e geniale Dani!
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Nomentana
milliWatt
Utente
Msg:1
Stato:
| Inviato il: 09/05/2023 19:42:18
|
Buon pomeriggio a tutti,
domani spero di istallare il vostro sismografo a casa mia a via Nomentana a Roma ed entrare a far parte della vostra rete.
Un saluto e grazie a tutti per la collaborazione |
| | |
Bolle
| Inviato il: 09/05/2023 21:06:00
|
Ciao e benvenuto nel gruppo.

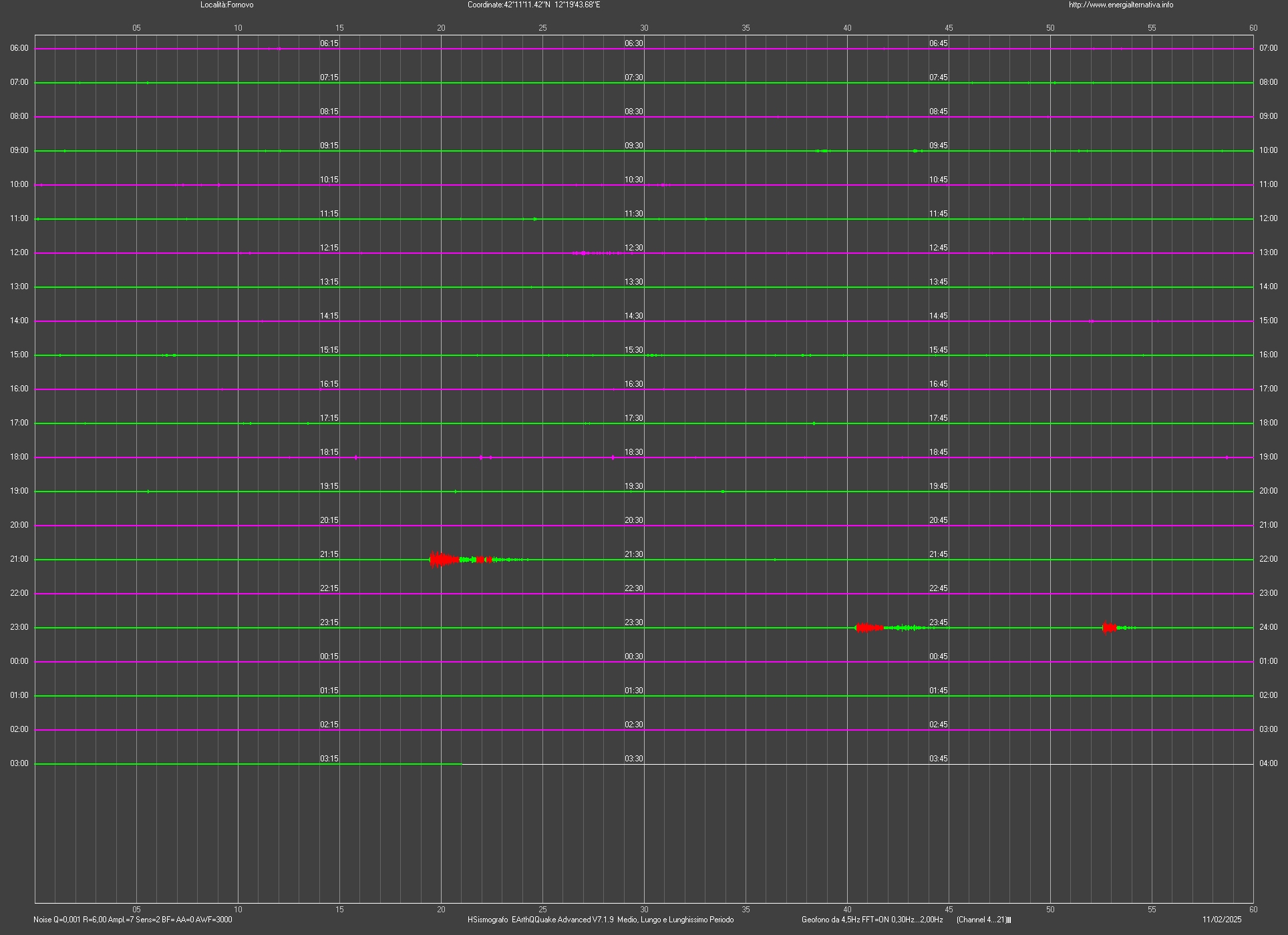

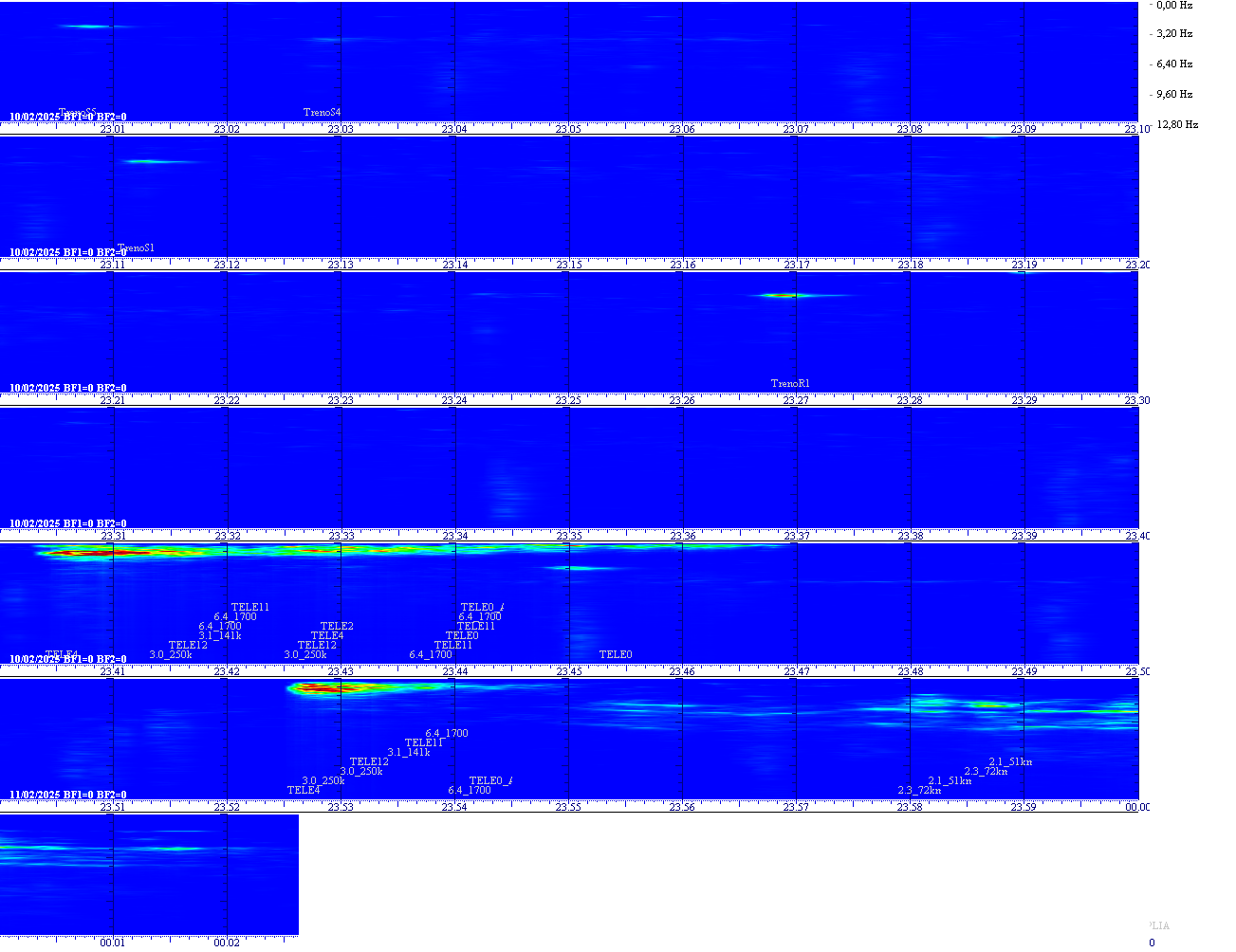

Questa la nuova postazione Nomentana!
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 02/08/2023 17:53:01
|
E' nata la nuova versione del Dispatcher che permette in modo automatico la cancellazione dei file dopo x giorni. In questo modo il PC anche dopo tanto tempo non satura il disco.
In questo esempio i file vengono rimossi dopo 10 giorni ma i file di log vengono lasciati.
Ora si inizierà ad integrare la nuova intelligenza artificiale all'EArthQQuake che si prevede faccia fare un bel salto in avanti alla triangolazione automatica.
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 12/09/2023 16:08:06
|
Per ovviare ad alcuni problemi di configurazione o problemi di Sistema Operativo dalla Versione 6.0.23 è nato il pulsante "CHECK SW" che permette al sismografo di effettuare un Check e far presenti le eventuali anomalie.
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
|
| | |
|
Versione Completa!

|
|
|
|
|
|
|
|
|
|
|
|
|
