delfinobianco
KiloWatt


Utente
Msg:190

Stato:



Inviato il: 28/01/2020 20:08:35

https://i.postimg.cc/g2DppkmF/IMG-20200128-194000.jpg

e questo e il tester x la misurazione.



delfinobianco
KiloWatt


Utente
Msg:190

Stato:



Inviato il: 28/01/2020 20:10:31

https://i.postimg.cc/X7kmGHh9/IMG-20200128-194233.jpg

questo è il modello della caldaia, se poi non va bene i dati, fatemelo sapere che ve lo scrivo ok ?



delfinobianco
KiloWatt


Utente
Msg:190

Stato:



Inviato il: 28/01/2020 20:12:09

https://i.postimg.cc/gkg4bfQt/IMG-20200128-193856.jpg

questo e lo scambiatore di calore, che ho intenzione di pulire decalcificando



delfinobianco
KiloWatt


Utente
Msg:190

Stato:



Inviato il: 28/01/2020 20:14:34

https://i.postimg.cc/gcN3x3sn/IMG-20200128-194624.jpg

questa se non sbaglio e sotto la caldaia, che si vede la valvola di sfiato a molla, e pure una valvolina di carico di pressione acqua

x come vedete questa foto e sotto caldaia, e x come vedete, c'è una manopola x lo sfiato di colore azzurrino, e poi la valvolina dove si vede 2 gocce d'acqua, che serve x dare pressione, e poi c'è la valvola del metano manopola gialla



Modificato da delfinobianco - 28/01/2020, 20:40:46


delfinobianco
KiloWatt


Utente
Msg:190

Stato:



Inviato il: 28/01/2020 20:16:21

https://i.postimg.cc/0QN2FKwB/IMG-20200128-193816.jpg

questo e ciò che si vede davanti all'apertura del pannello elettronico



delfinobianco
KiloWatt


Utente
Msg:190

Stato:



Inviato il: 28/01/2020 20:18:03

https://i.postimg.cc/MpPWRK40/IMG-20200128-194325.jpg

anche questo come prima



delfinobianco
KiloWatt


Utente
Msg:190

Stato:



Inviato il: 28/01/2020 20:18:55

https://i.postimg.cc/qRcSs1qf/IMG-20200128-194123.jpg

questo che vedete, ci sono tubi che vanno hai termosifoni, che io posso scaricare l'acqua x pulizia, x come vedete vicino alle valvole, a fianco c'è lo sfiato
naturalmente i tubi sono di andata e ritorno



Modificato da delfinobianco - 28/01/2020, 20:44:16


lupocattivo

Avatar
GigaWatt


Utente
Msg:3437

Stato:



Inviato il: 28/01/2020 20:18:58

CITAZIONE (delfinobianco, 28/01/2020 20:08:35 ) Discussione.php?215065&6#MSG76


....e questo e il tester x la misurazione.

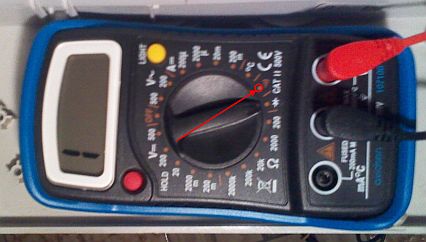

Se devi misurare un circuito APERTO - CHIUSO allora devi spostare il selettore sul simbolo dei tre archetti (quelli che sembrano il WiFi).

Quando circola corrente (circuito CHIUSO) il tester ti fa "beeep!" se non bippa il circuito e' APERTO. Prova a mettere in contatto i puntali.

http://www.energialternativa.info/public/newforum/ForumEA/U/Tester-Continuita.jpg



---------------





delfinobianco
KiloWatt


Utente
Msg:190

Stato:



Inviato il: 28/01/2020 20:20:19

https://i.postimg.cc/bvx3Wshk/IMG-20200122-103914.jpgbest pistol in fallout 3

questa e la sonda a cavallo al tubo che ho controllato



delfinobianco
KiloWatt


Utente
Msg:190

Stato:



Inviato il: 28/01/2020 20:31:58

CITAZIONE (lupocattivo, 28/01/2020 20:18:58 ) Discussione.php?215065&6#MSG83

CITAZIONE (delfinobianco, 28/01/2020 20:08:35 ) Discussione.php?215065&6#MSG76

....e questo e il tester x la misurazione.



Se devi misurare un circuito APERTO - CHIUSO allora devi spostare il selettore sul simbolo dei tre archetti (quelli che sembrano il WiFi).

Quando circola corrente (circuito CHIUSO) il tester ti fa "beeep!" se non bippa il circuito e' APERTO. Prova a mettere in contatto i puntali.

http://www.energialternativa.info/public/newforum/ForumEA/U/Tester-Continuita.jpg



ciao lupo, ho provato come dici tu, ma non si sente niente, ed anche il valore e sempre 1 anche provando a cambiare posizione.
però ho letto anche che il tester x misurare bisogna metterlo dove c'è il segno come il ferro di cavallo, e giusto ?



lupocattivo

Avatar
GigaWatt


Utente
Msg:3437

Stato:



Inviato il: 28/01/2020 20:37:34

Scusate se insisto, ma mi son riletto un poco tutto il tread... in questo post basta svitare le 4 brugole sul corpo del circolatore credo di aver capito che il circolatore e' stato aperto del tutto e diligentemente pulito e lubrificato. Quello che mi mette un qualche dubbio e' che il post e' di ottobre scorso , tuttavia nel rimontaggio potrebbe esser stato collegato il corpo motore al resto con una rotazione di 180°... A questo punto rimontando in maniera "corretta" il circolatore i due bocchettoni risulterebbero INVERTITI.
Quello che non capisco e' come possa aver funzionato con la circolazione invertita... Mah... La freccia, in rilievo in base alle foto dovrebbe stare dietro, ma io magari con pila e specchietto un'occhiata la darei...



---------------





delfinobianco
KiloWatt


Utente
Msg:190

Stato:



Inviato il: 28/01/2020 20:48:16

CITAZIONE (lupocattivo, 28/01/2020 20:37:34 ) Discussione.php?215065&6#MSG86

Scusate se insisto, ma mi son riletto un poco tutto il tread... in questo post basta svitare le 4 brugole sul corpo del circolatore credo di aver capito che il circolatore e' stato aperto del tutto e diligentemente pulito e lubrificato. Quello che mi mette un qualche dubbio e' che il post e' di ottobre scorso , tuttavia nel rimontaggio potrebbe esser stato collegato il corpo motore al resto con una rotazione di 180°... A questo punto rimontando in maniera "corretta" il circolatore i due bocchettoni risulterebbero INVERTITI.
Quello che non capisco e' come possa aver funzionato con la circolazione invertita... Mah... La freccia, in rilievo in base alle foto dovrebbe stare dietro, ma io magari con pila e specchietto un'occhiata la darei...


non lupo, il circolatore e stato montato dal tecnico e funzionava fino a qualche settimana fa, poi lo svitato io i 4 bulloni x pulire e controllare del tutto, anche lubrificandolo, ma senza toccare oh modificare niente, e rimondato tutto come prima, e lo sento che gira, se vuoi domani lo tiro giù e lo controllo ancora, ma senza staccare i fili



lupocattivo

Avatar
GigaWatt


Utente
Msg:3437

Stato:



Inviato il: 28/01/2020 20:49:07

CITAZIONE (delfinobianco, 28/01/2020 20:31:58 ) Discussione.php?215065&6#MSG85


...il tester x misurare bisogna metterlo dove c'è il segno come il ferro di cavallo, e giusto ?



Si', e' corretto. In quella posizione si misurano le resistenze il "ferro di cavallo" si chiama Omega e li si misurano gli Ohm... Perdona se faccio il maestrino, ma se lo chiami con il suo nome, ci si intende prima.

Passando alla misura che ti ho detto io, hai provato a unire i due puntali? Se lo strumento funziona deve fare "Biiiiiiiiiiiii" .

Quando fa "Bii" vuol dire che la corrente circola come per esempio quando accendi la luce. Se non fa "Bii" allora vuol dire che il circuito e' aperto come quando spegni la luce.

Questi "termostati", se lavorano in chiusura, quando si arriva alla temperatura desiderata APRONO, ma non e' detto che possano funzionare aperti e quando si arriva alla temperatura desiderata CHIUDONO.
A seconda del tipo dovrebbero avere una dicitura NC (Normalmente Chiuso)nel primo caso e NA Normalmente Aperto)nel secondo.



---------------





delfinobianco
KiloWatt


Utente
Msg:190

Stato:



Inviato il: 28/01/2020 20:50:24

spero che mi hai capito lupo, in questi giorni lo toccato la pompa x verifica e lubrificata, lo,posso fare ancora , dopo lo sfiato di acqua sporca che ho visto uscire dallo sfiato sotto caldaia



lupocattivo

Avatar
GigaWatt


Utente
Msg:3437

Stato:



Inviato il: 28/01/2020 20:55:53

CITAZIONE (delfinobianco, 28/01/2020 20:48:16 ) Discussione.php?215065&6#MSG87


...e lo sento che gira....



Gira anche se spinge l'acqua all'inverso... Se non sbaglio il Corpo Pompa quello dove poi inserisci la girante, credo sia perfettamente simmetrico. La girante aspira l'acqua al centro e poi la sputa dalle alette. Questa simmetria serve per fare i montaggi "eleganti" , sempre con la scritta a posto...

Senza smontarlo con una pila e uno specchietto sul retro dovresti vedere una freccetta in rilievo che indica il verso di pompaggio da un bocchettone all'altro. Tu guarda dove indica la freccetta!!! Non sono pratico di caldaie, ma credo che la tua dovrebbe indicare dal basso in alto!



---------------
