Avviare manualmente ventola di uno split di climatizzatore

VISUALIZZA L'ALBUM

Pag: (9)   [1]   2   3   4   5   6  ...>    (Ultimo Msg)


FinePagina

ITA815

Avatar
GigaWatt


Utente
Msg:5635

Stato:



Inviato il: 30/04/2018 21:37:59

Ringrazio anticipatamente a chi mi sa risolvere un problema di avvio di una ventola interna ad uno split di un climatizzatore.
Il climatizzatore è fermo da 2 anni ... questo sarebbe il terzo anno.
Un fulmine è caduto nelle vicinanze di casa mia e sono saltate le schede elettroniche di 2 split identici.
Un terzo climatizzatore, molto vecchio ma ancora funzionante, invece non è saltato.
Sono riuscito ad avviare e ciclare, tramite un termostato ambientale, l' unità esterna.
Tutto funziona regolarmente.
Il problema che mi ritrovo ora è avviare la ventola interna allo split sempre tramite il termostato ambientale.
Se riesco ad alimentare in modo corretto la ventola interna allo split allora ho rimesso in moto il mio climatizzatore.
Mi mancheranno naturalmente tutti i comandi delle palette e della regolazione ventola e molto altro ... ma non importa ... basta che mi rinfreschi gli ambienti e io, per il momento, sono apposto.
La ventola ha 3 fili di alimentazione.
Blu, rosso e giallo.
Tutti i fili arrivano ad uno spinotto ... il quale è inserito in una presa saldata su una scheda elettronica.
Il blu, quando arriva nella presa, si sdoppia su due piste della scheda elettronica.
Una pista va direttamente a neutro dell' alimentazione a 220 volt.
L' altra pista finisce su un piedino di un condensatore da 2 pico / 245 volt ... l' altra estremità del piedino del condensatore ritorna sulla presa e si collega al filo rosso che poi va alla ventola.
il filo giallo invece finisce prima su una bobina ramata tipo anello e poi finisce su un' altro componente che non conosco il quale ha la pista che si dirama in varie altre piste e chissà dove va a finire.

La domanda è ... va a 220 volt o ad altra tensione.
La tensione è presumibilmente alternata o continua ?
Prima di fare degli esperimenti provando a caso varie tensioni forse qualcuno su questo forum ne ha già avviata una di queste ventole.
Se qualcuno mi aiuta ... un grazie anticipato.



---------------











AlessandroT

Avatar
GigaWatt


MODERATORE
Msg:4424

Stato:



Inviato il: 30/04/2018 21:55:02

Ciao ita secondo me è un comunissimo motore a 220 volt in corrente alternata, quindi il neutro è neutro il rosso è la fase è il giallo è la fase sfasata dal condensatore. Tutti gli altri componenti non so cosa siano ma sono sicuro che i nostri amici sapendo risponderti.



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inve...



ITA815

Avatar
GigaWatt


Utente
Msg:5635

Stato:



Inviato il: 30/04/2018 22:03:27

Ciao Alessandro.

Il rosso non può essere la fase ... non è altro che lo stesso blu con un condensatore in serie e che torna alla ventola con un filo di colore rosso.
Forse è il giallo la fase ... ma non so se è continua o alternata ... o magari ci sono altre cose che non conosco.
Ad esempio mi sembra, ma dico mi sembra, che partano atri tre fili più piccoli di diametro da un' altro punto del motore ... ma non ne sono sicuro.



---------------











ITA815

Avatar
GigaWatt


Utente
Msg:5635

Stato:



Inviato il: 30/04/2018 22:15:42

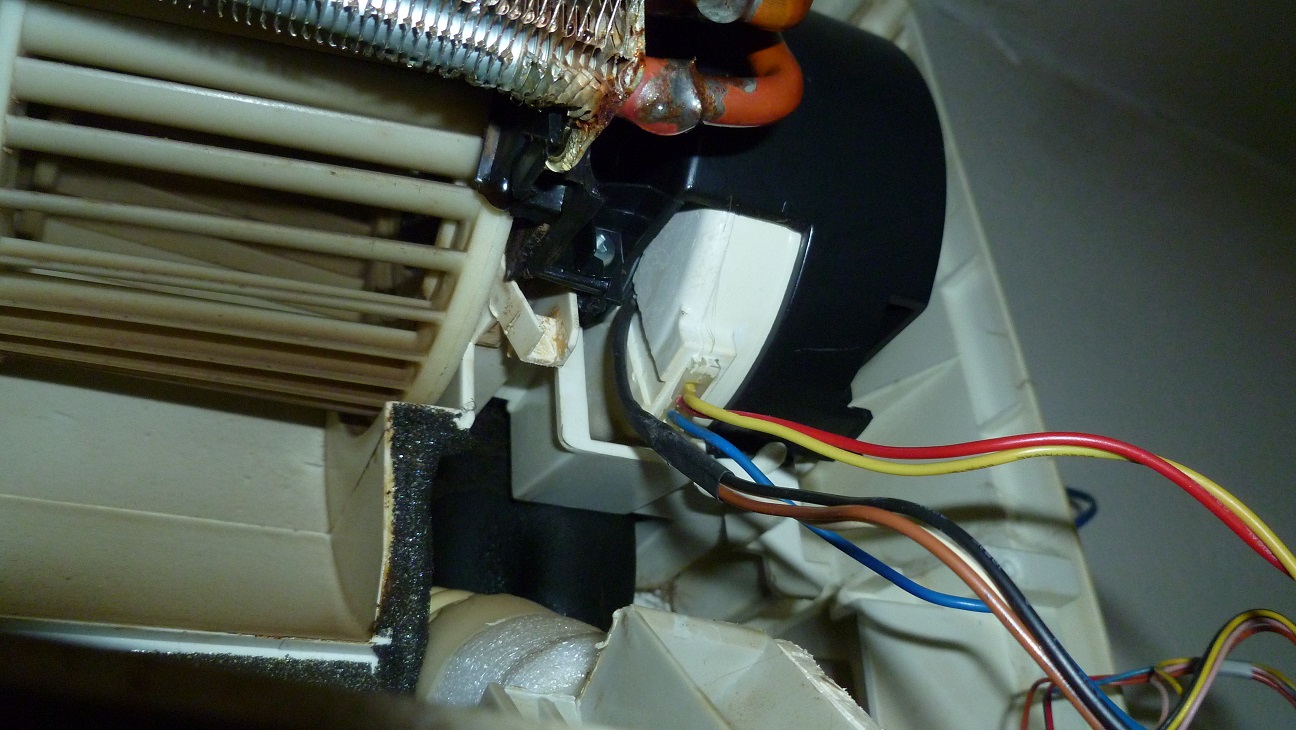

Questa è la foto del motore.
Sotto si vedono i 3 fili che presumo siano di alimentazione.
Al centro del motore sembra che escano atri 3 fili più piccoli ... nero, marrone e bianco.
Sinceramente non so come funzioni questo motore.



Immagine Allegata: Motore ventola split.jpg

ForumEA/S/Motore ventola split.jpg



---------------











AlessandroT

Avatar
GigaWatt


MODERATORE
Msg:4424

Stato:



Inviato il: 30/04/2018 22:19:25

Da quello che dici dovrebbe essere un normale motore asincrono. 1 neutro 1 fase è 1 fase sfasata da un condensatore



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inve...



AlessandroT

Avatar
GigaWatt


MODERATORE
Msg:4424

Stato:



Inviato il: 30/04/2018 22:20:17

È come questo



Immagine Allegata: 1525119575696-794956844.jpg

ForumEA/S/1525119575696-794956844.jpg



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inve...



AlessandroT

Avatar
GigaWatt


MODERATORE
Msg:4424

Stato:



Inviato il: 30/04/2018 22:21:39

Il resto del circuito dovrebbe comandare la velocità della ventola.



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inve...



ITA815

Avatar
GigaWatt


Utente
Msg:5635

Stato:



Inviato il: 30/04/2018 22:21:44

Si, esatto.
Solo che il condensatore poggia sul neutro e non sulla fase.



---------------











ITA815

Avatar
GigaWatt


Utente
Msg:5635

Stato:



Inviato il: 30/04/2018 22:32:07

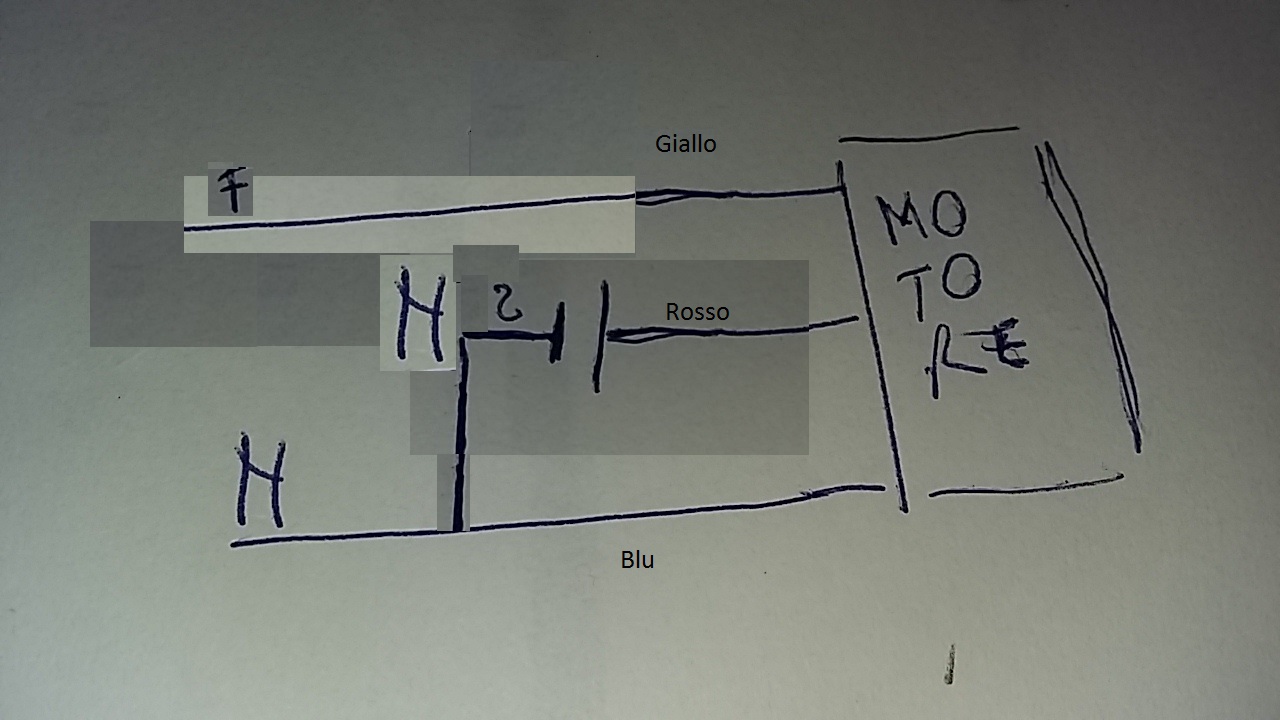

Ecco il tuo schema corretto.



Immagine Allegata: Schema 2.jpg

ForumEA/S/Schema 2.jpg



---------------











AlessandroT

Avatar
GigaWatt


MODERATORE
Msg:4424

Stato:



Inviato il: 30/04/2018 22:52:15

Si sulla fase o sul neutro non cambia nulla il motore funziona lo stesso pensa per esempio un elettropompa per l acqua, anche quella funziona allo stesso modo e anche se inverti la spina gira lo stesso, ritornando al tuo condizionatore l alimentazione comandata da quel circuito che serve per variare la velocità della ventola non dovrebbe essere superiore a 200v considerando che il condensatore è da 245 volt.



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inve...



ITA815

Avatar
GigaWatt


Utente
Msg:5635

Stato:



Inviato il: 30/04/2018 22:57:55

Sinceramente Alessandro non saprei come collegare gli altri 3 fili che fuoriescono dal motore.
Spero che il motore funzioni ugualmente senza dover ponticellare a caso quei 3 fili.



---------------











AlessandroT

Avatar
GigaWatt


MODERATORE
Msg:4424

Stato:



Inviato il: 30/04/2018 22:59:05

Hai modo di vedere dove vanno a finire gli altri 3 fili potrebbero essere dei fili di controllo per fare capire alla scheda se tutto funziona bene, se così fosse per attaccare la ventola in maniera diretta si potrebbero pure lasciar perdere



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inve...



AlessandroT

Avatar
GigaWatt


MODERATORE
Msg:4424

Stato:



Inviato il: 30/04/2018 22:59:54

Ci siamo fatti domanda è risposta allo stesso momento.



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inve...



ITA815

Avatar
GigaWatt


Utente
Msg:5635

Stato:



Inviato il: 30/04/2018 23:19:53

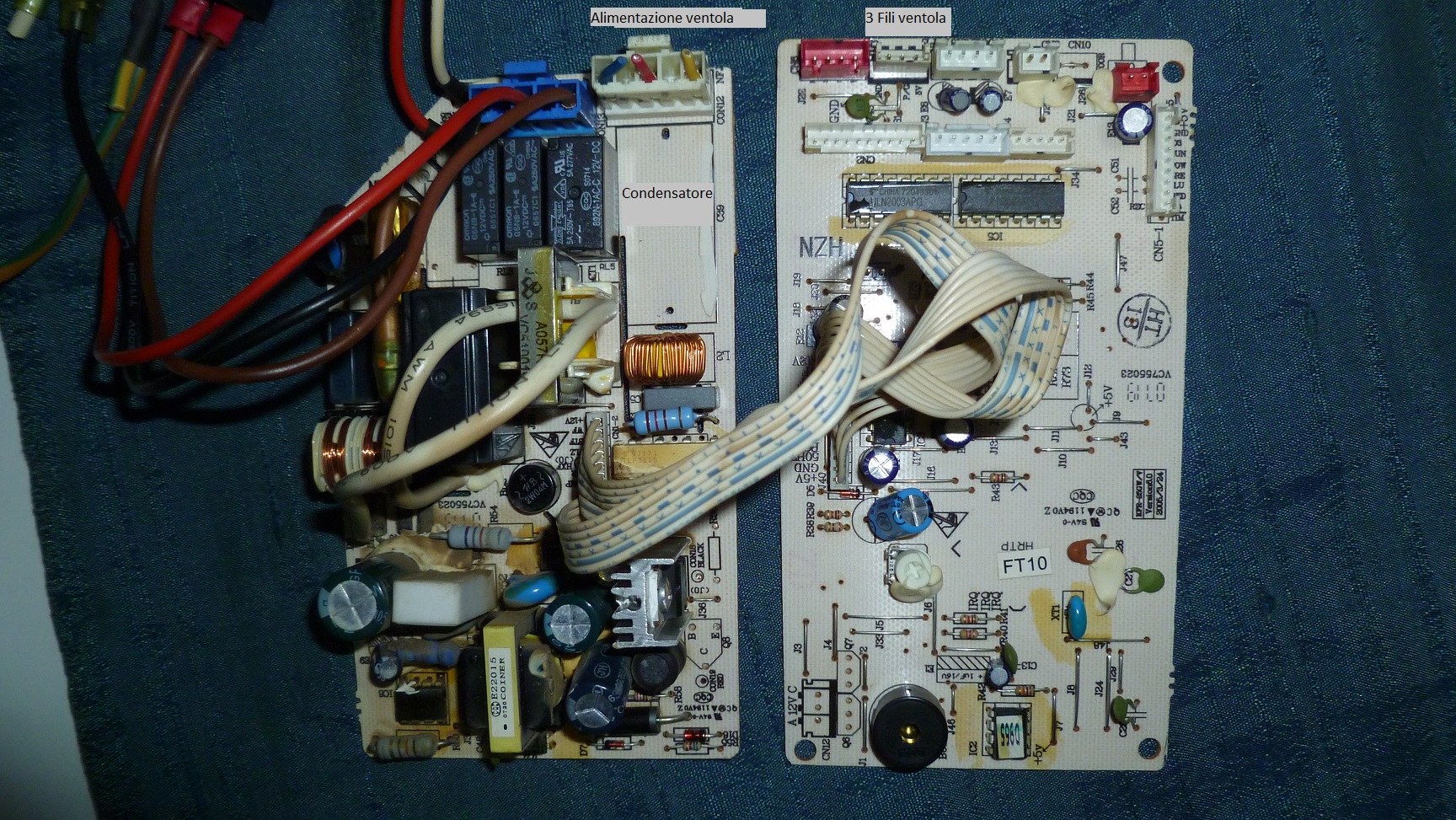

Ecco la foto delle schede dello split.

Quella di sinistra, in alto, vi è la spina inserita con i fili tagliati che dovrebbe essere l' alimentazione della ventola.
La scheda di destra sotto la scritta che vedi in altro dove vi è scritto 3 fili ... sotto quella scritta ci sta la presa dove andrebbe collegato lo spinotto con gli altri 3 fili che arrivano dal motore della ventola.
Come si vede dalla foto nella scheda di sinistra ho tolto il condensatore.



Immagine Allegata: Schede Split.jpg

ForumEA/S/Schede Split.jpg



---------------











ITA815

Avatar
GigaWatt


Utente
Msg:5635

Stato:



Inviato il: 30/04/2018 23:25:46

Per sostituire queste 2 schede mi hanno chiesto 125 euro.
Io ho speso più o meno gli stessi soldi per componenti elettrotecnici per rifare la logica dell' unità esterna ... ma almeno questa difficilmente salta per un fulmine che cade nelle vicinanze.



---------------
