Ciao a tutti,
vi chiedo consigli per mettere su un impianto che nelle ore più soleggiate possa sfruttare l'eccesso di produzione dei pannelli e far girar una pompa del pozzo per circa 2-3 ore al giorno (quando è nuvoloso può anche non girare, non importa).
Nel tempo restante deve reggere un carico di circa 60w (inverter escluso) ma in caso di giorni nuvolosi può anche passare ad enel.

Come punto fermo dell'impianto ci sono 6 pannelli fotovoltaici da 260w (24v) montati a sud però con inclinazione non ottimale (credo 20 gradi circa, invece di 32 come riferimento per Roma)

la pompa del pozzo ha le seguenti caratteristiche:
0,55 KW
hp 0,75
consumo 4,5a a 220v
da valutare quanto sarà l'assorbimento in fase di spunto del motore


l'idea era di fare l'impianto a 24v e utilizzare:
- regolatore di carica epsolar (TRACER IT6415ND oppure 2 regolatori Tracer 3215BN)
- inverter ups advance psw7 ps2024 o ps3024
- batterie fiamm fit 100/19 (il minor numero possibile per gestire il tutto a 24v)

come inverter/regolatore avevo pensato anche al pip ma non so quello da 24v (non voglio andare a 48v) quanto regge di picco.


Per cercare di utilizzare meno batterie possibili la mia idea era di utilizzare un inverter ups e di fare un circuito con arduino che faccia la seguente cosa:

1 - se batteria 100% e produzione > di x watt
2 - stacco FV e passo ad enel
3 - accendo la pompa del pozzo per gestire lo spunto
4 - attendo tempo x
5 - riattacco il FV e faccio andare la pompa del pozzo
6 - se la produzione < di y spengo la pompa

Non so se è fattibile la cosa o se quando arriva la botta dello spunto l'inverter passa subito sulle batterie per stabilizzare la tensione.

In pratica vorrei cercare di utilizzare la produzione in eccesso dei pannelli e tarare l'impianto su un consumo di 60w continui.



Modificato da sonosempreio - 10/07/2018, 11:48:58


AlessandroT

Avatar
GigaWatt


MODERATORE
Msg:4424

Stato:



Inviato il: 10/07/2018 11:53:55

Ciao sonosempreio allora se ho capito bene tu hai un consumo fisso di 60 w più consumo a vuoto (per esempio pip) 50w più pompa da 550w per 3 ore al giorno quindi quasi 4500 w. Se interessati di scaricare le batterie del 50 percento hai bisogno 375 Ah di batterie a 24 volt qui di 8 batterie fiamm da 100 Ah. Certo che i pannelli in estate possono andare bene ma in inverno sono pochini.



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inve...



AlessandroT

Avatar
GigaWatt


MODERATORE
Msg:4424

Stato:



Inviato il: 10/07/2018 11:55:53

Considera che la pompa in partenza consumerà circa il triplo quindi secondo mè un pip da 3000 w è più che sufficiente



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inve...



sonosempreio
Watt


Utente
Msg:36

Stato:



Inviato il: 10/07/2018 12:05:00

Sulla pompa c'è scritto consumo 4.5a perciò circa 1kw/ora.
Il pip da 24v non credo ce la faccia.
Leggendo in giro lo spunto di una pompa può arrivare anche a 5-6 volte la potenza nominale.

L'impianto vorrei tararlo sui 60w (eventualmente posso anche passare a enel quando è nuvoloso) e avviare la pompa solo con l'eccesso di produzione gestendo lo spunto (o con enel o con le batterie).
In inverno può anche non partire tutti i giorni la pompa, non importa.



AlessandroT

Avatar
GigaWatt


MODERATORE
Msg:4424

Stato:



Inviato il: 10/07/2018 12:46:42

Se la pompa è 550 w consumerà 550w quello è il max assorbimento in partenza, comunque il pip riesce a reggere spunti il doppio della loro potenza quindi un 3000 può sopportare 6000w in fase di spunto



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inve...



sonosempreio
Watt


Utente
Msg:36

Stato:



Inviato il: 10/07/2018 13:03:12

La pompa è una subline f2-27 LINK

potenza nominale -> 0,55kw
assorbimento di corrente -> ca. 4,5A (x 220v = 990w)

Non so sinceramente se assorbimento di corrente si riferisce allo spunto



AlessandroT

Avatar
GigaWatt


MODERATORE
Msg:4424

Stato:



Inviato il: 10/07/2018 13:16:24

Tranquillo sonosempreio che la pompa è da 3/4 di cavallo e consuma 550w più tardi se posso ti posto un video di quanto assorbe la mia pompa che è da 1 cavallo e consuma 700w e in fase di spunto consuma poco più di 2000 w (naturalmente non la attacco quasi mai al fotovoltaico perché ho solamente 180Ah di batterie ) io ti consiglio il pip per una praticità nella gestione ma nessuno ti vieta di prendere prodotti superiori.



Modificato da AlessandroT - 10/07/2018, 15:03:05


---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inve...



sonosempreio
Watt


Utente
Msg:36

Stato:



Inviato il: 10/07/2018 15:13:31

Eventualmente quale PIP dovrei prendere secondo voi?

- Il 3024hse ha a favore un consumo a vuoto < 25w ma ha regolatore PWM fino a 50a ( non so se basta per 6 pannelli da 260w) e un input voc di 80v (con regoplatore PWM devo mettere tutto in parallelo) LINK

-Il 3024msxe ha a favore il regolatore MPPT fino a 60a e voc 145v (max serie da 3 pannelli), di contro ha un consumo a vuoto < 55w LINK


2 domande sul PIP:
- posso leggere i dati del regolatore/inverter attraverso una seriale con un modulo arduino?

- eventualmente posso forzare il passaggio da batterie a rete (e viceversa) attraverso un contattore comandato da arduino? In teoria impostando priorità rete basta che gli stacco la corrente enel credo...



AlessandroT

Avatar
GigaWatt


MODERATORE
Msg:4424

Stato:



Inviato il: 10/07/2018 15:30:19

Per quanto riguarda il passaggio a rete lo puoi forzare sicuramente, i dati li puoi visualizzare sul PC con il suo programma anche per Arduino penso che non ci siano problemi ma aspetta i più esperti. Riguardo il consumo a vuoto se non erro dovrebbe essere lo stesso indifferentemente dal reg di carica pwm o mppt ma io ti consiglio l mppt quindi serie da 3 pannelli



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inve...



AlessandroT

Avatar
GigaWatt


MODERATORE
Msg:4424

Stato:



Inviato il: 10/07/2018 18:55:04

Comunque leggendo i link che hai inserito effettivamente da consumi senza carico di 25 w i 50 w dovrebbero essere per i pip a 48 volt, aspettiamo che dicono gli altri ragazzi comunque il mio 3024 pwm a vuoto consuma circa 2 Ah ma se questi nuovi consumano meno è tutto guadagnato!



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inve...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15058

Stato:



Inviato il: 10/07/2018 19:15:37

Come da manuale i PIP 24V consumano 25W con carico e 10W se il carico è assente o inferiore a 50W, PG.32 del manuale LINK



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15058

Stato:



Inviato il: 10/07/2018 19:35:56

CITAZIONE (sonosempreio, 10/07/2018 15:13:31 ) Discussione.php?215244&1#MSG7



2 domande sul PIP:
- posso leggere i dati del regolatore/inverter attraverso una seriale con un modulo arduino?



Questa è la stringa di esempio che genera il PIP sulla seriale, ogni campo è un dato puro, esempio in giallo volt batterie in verde volt pannelli.

Il comando per far generare la stringa è QPIGS



Immagine Allegata: Dati PIP.jpg

ForumEA/T/Dati PIP.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



AlessandroT

Avatar
GigaWatt


MODERATORE
Msg:4424

Stato:



Inviato il: 10/07/2018 19:53:38

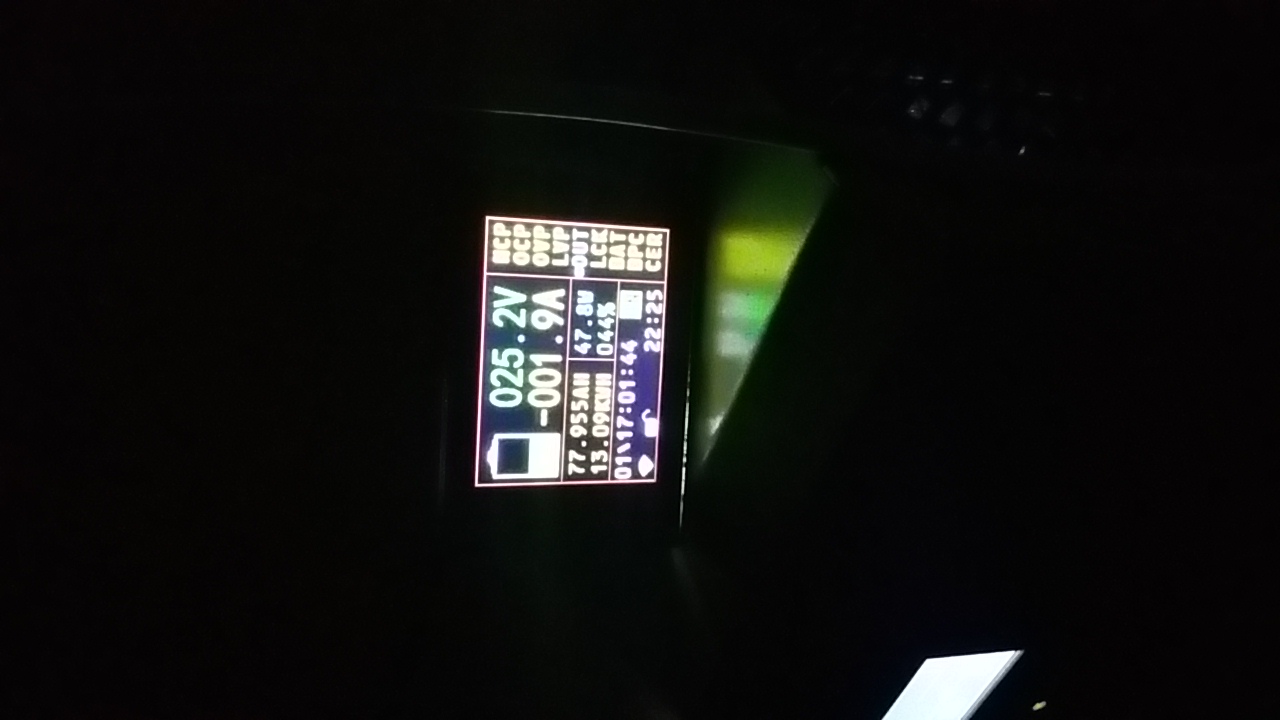

Ragazzi allora aiutatemi a capire questo è il consumo del mio pip a vuoto, da premettere che il sensore è ben tarato. Perché ho rutto questo consumo a vuoto? Avete anche voi possibilità di misurare il consumo? E poi una domanda che anche io mi chiedo, perché il sensore di corrente dei nostri pip è messo in modo che non si possa vedere il suo consumo a vuoto?



Immagine Allegata: 20180710_193719.jpg

ForumEA/T/20180710_193719.jpg



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inve...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15058

Stato:



Inviato il: 10/07/2018 20:06:02

Hai attivato il power saving?



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



AlessandroT

Avatar
GigaWatt


MODERATORE
Msg:4424

Stato:



Inviato il: 10/07/2018 20:12:26

No non lo ho attivato perchè anche di notte tengo una piccola luce accesa e poi non mi va di accendere la luce e aspettare qualche secondo. Allora loro intendono un consumo a vuoto con la funzione power saving, e il consumo di 10 w per cosa lo intendono?



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inve...
