Inviato il: 16/08/2018 18:53:15

Ciao a tutti, mi trovo in una zona in cui la rete GSM prende a malapena ed ho faticato non poco a cercare di scorrere il forum in cerca di post simili già aperti. Se ne farò un doppione, chiedo scusa in anticipo.

Dunque, l'inverter che ho appena montato (model name: Inverter 3KVA) mi sembra simile al PIP-3024 (pwm, 3KVA, 24v).
https://www.puntoenergiashop.it/it/inverter-off-grid/4549-inverter-3000w-24v-3000va-onda-pura-regolatore-50a-pwm-fotovoltaico-off-grid-8380000019625.html

Dispongo di un mac con Win10 (tramite virtualizzatore) + adattatore USB-->RS232 (apparentemente riconosciuta come COM4) + WatchPower 1.10 fornito con l'inverter.
Il primo problema è che non riesco a collegarmi con l'inverter: nè tramite cavo 232/RJ45 fornito in dotazione, nè tramite porta USB (il dispositivo viene riconosciuto come USB generico con Device 645 o qualcosa del genere).
Assieme all'inverter ho comprato anche un pannellino remoto che comunica tramite seriale immagino ma non fornisce i mostra gli stessi valori del display principale (possibili firmware diversi).
Nemmeno collegandomi a questo pannellino con la seriale (ha un Rj45 - com out) avviene comunicazione seriale (provato anche via putty).

Prima di arrivare a chiedere consigli sulla migliore configurazione da fare, sarebbe già qualcosa riuscire a comunicare con l'inverter. Idee e/o consigli?

Aggiungo:

Numero Seriale inverter: 92331705105561
release U1: 04.14
release U2: 03:27
release U3: 01.03 (disply remoto)



emuland

Avatar
GigaWatt


Utente
Msg:4368

Stato:



Inviato il: 16/08/2018 20:26:30

temo che tu debba isntallare win con parallel o come si chiama. cioè non in Vm



---------------
Il posto dove ti propongono confronto, ma solo se gli dai ragionr...
e, dove la verità è la fuo...



Riccardo

Avatar
GigaWatt


Utente
Msg:2906

Stato:



Inviato il: 16/08/2018 20:31:01

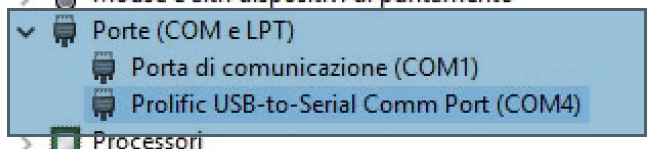

icelucio,la VM è VirtualBox? Se si hai caricato watch power? La VM dispone anche di porte seriali, hai provato ad usarle?In gestione dispositivi vedi il dispositivo



Immagine Allegata: Com44.PNG

ForumEA/T/Com44.PNG



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
B...



icelucio
milliWatt


Utente
Msg:14

Stato:



Inviato il: 16/08/2018 21:32:35

Uso parallel desktop ma è la stessa cosa di VirtualBox (a quanto so io).
L'adattatore seriale lo "aggancio" a windows e con i suoi driver viene correttamente riconosciuta da win10 come COM4... e come tale la vedo comparire in WatchPower... ma poi non mi comunica con l'inverter.

Sono scettico più che altro sul cavo seriale, anche se fornito dalla casa.
Esiste un qualche schema di pinout fra DB9 ed RJ45 così da poter verificare con il tester se il cablaggio è corretto?

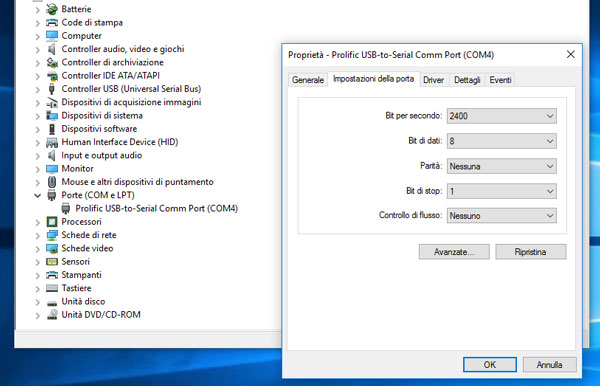

Battendo tutte le strade possibili, sono riuscito a collegarmi via usb tramite SolarPatrol... ma poi non so bene cosa poterci fare



Immagine Allegata: Schermata-2018-08-16-alle-21.28.24.jpg

ForumEA/T/Schermata-2018-08-16-alle-21.28.24.jpg



Riccardo

Avatar
GigaWatt


Utente
Msg:2906

Stato:



Inviato il: 16/08/2018 22:37:06

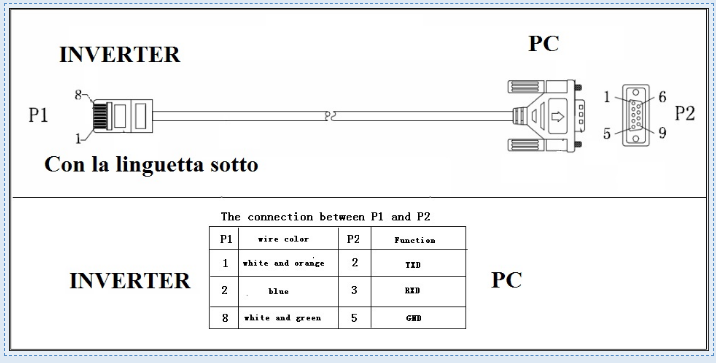

Allego lo schema del cavo,ma penso che il problema è altrove infatti Win vede la porta.Può darsi che sia legato al tempo di risposta della VM. Io non uso Solar Patrol ottimo software ma un altro software simile SuperSolar. Comunque con questi software riesci a gestire,visualizzare le impostazioni di tensioni e correnti relative alle batterie e pannelli valori di temperatura e potenze grafici,temporizzazioni,automazioni di controlli di attuatori fai un po di tutto quello che serve su un fotovoltaico visulizzazione e controllo da remoto



Immagine Allegata: cavopip.PNG

ForumEA/T/cavopip.PNG



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
B...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15070

Stato:



Inviato il: 16/08/2018 23:33:15

icelucio qui trovi Watchpower per MAC, macosx-64bit.zip

LINK



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



icelucio
milliWatt


Utente
Msg:14

Stato:



Inviato il: 17/08/2018 07:57:01

CITAZIONE (Riccardo, 16/08/2018 22:37:06 ) Discussione.php?215288&1#MSG4

Allego lo schema del cavo,ma penso che il problema è altrove infatti Win vede la porta. ...


La piedinatura dei due cavi forniti corrisponde allo schema, grazie.

CITAZIONE (Claudio, 16/08/2018 23:33:15 ) Discussione.php?215288&1#MSG5
qui trovi Watchpower per MAC ...


Grazie... sperando che riesca a scaricarlo entro la fine di quest'era geolologica


Nella speranza di riuscire a far comunicare il mac con l'inverter... veniamo al passo seguente: esistono aggiornamenti firmware consigliati? Se come immagino, il firmware del display remoto non è coerente con quello dell'inverter, come li pareggio?

grazie, Lucio



icelucio
milliWatt


Utente
Msg:14

Stato:



Inviato il: 17/08/2018 10:00:04

la versione proposta da Claudio per Mac, restituisce un errore durante l'avvio.
Qualcosa legato agli script per l'installazione di driver (usblib.sh)

Cercando ancora sul web, ho trovato la versione 1.11 che invece è partita.
Tramite seriale, anche installando i suoi driver specifici per mac, non viene rilevato nulla (pur la seriale compaia fra i dispositivi da "ascoltare").

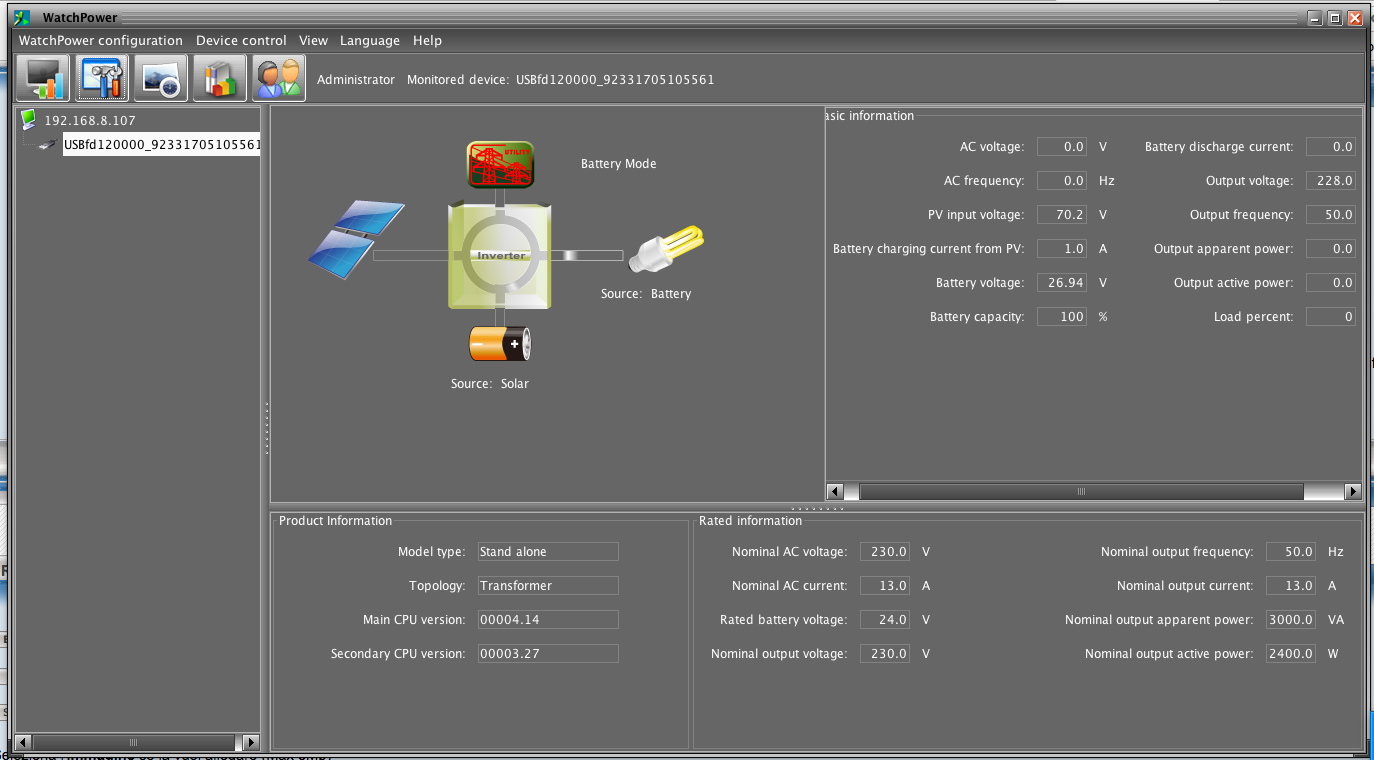

Invece se uso la USB... funziona (come da immagine allegata).

Per fare eventuali aggiornamenti firmware, serve obbligatoriamente la seriale?



Immagine Allegata: Schermata 2018-08-17 alle 09.53.13.png

ForumEA/T/Schermata 2018-08-17 alle 09.53.13.png



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15070

Stato:



Inviato il: 17/08/2018 16:16:16

Non esistono più aggiornamenti, da 2 anni li hanno tolti tutti, probabilmente molti hanno fatto aggiornamenti alla ca**o e per non avere più problemi li hanno tolti.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15070

Stato:



Inviato il: 17/08/2018 16:22:52

Dalla tua schermata noto una cosa non buona, PV imput voltage a 70.2V, guarda il manuale sei a rischio guasto regolatore per over voltage PV.

Quale è l'esatto modello del tuo inverter, sarebbe utile foto targhetta.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15070

Stato:



Inviato il: 17/08/2018 16:26:25

Sui nuovi inverter, soprattutto i 24V, il display remoto funziona parzialmente perché il firmware installato non va più d'accordo con il firmware dell'inverter, serve aggiornamento display.
Introvabile, se non dal fornitore.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



icelucio
milliWatt


Utente
Msg:14

Stato:



Inviato il: 17/08/2018 16:36:39

CITAZIONE (Claudio, 17/08/2018 16:26:25 ) Discussione.php?215288&1#MSG10

Sui nuovi inverter, soprattutto i 24V, il display remoto funziona parzialmente perché il firmware installato non va più d'accordo con il firmware dell'inverter, serve aggiornamento display.
Introvabile, se non dal fornitore.


ok, grazie.
Senza fretta proverò a contattare il venditore chiedendo se li hanno perchè della marca Syrio Power non riesco a trovare un sito web ufficiale. Magari esiste anche un firmware aggiornato anche per l'inverter (posto che non si possa metterne uno "fratello" visto che tutte queste marche mi sembra che alla fine siano solo dei re-brand ma internamente praticamente identici).



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15070

Stato:



Inviato il: 17/08/2018 16:38:01

Verifica la tensione PV massima che è scritta sulla targhetta.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



icelucio
milliWatt


Utente
Msg:14

Stato:



Inviato il: 17/08/2018 16:44:50


CITAZIONE

Quale è l'esatto modello del tuo inverter, sarebbe utile foto targhetta.


come ho scritto subito: Dunque, l'inverter che ho appena montato (model name: Inverter 3KVA) mi sembra simile al PIP-3024 (pwm, 3KVA, 24v).
https://www.puntoenergiashop.it/it/inverter-off-grid/4549-inverter-3000w-24v-3000va-onda-pura-regolatore-50a-pwm-fotovoltaico-off-grid-8380000019625.html

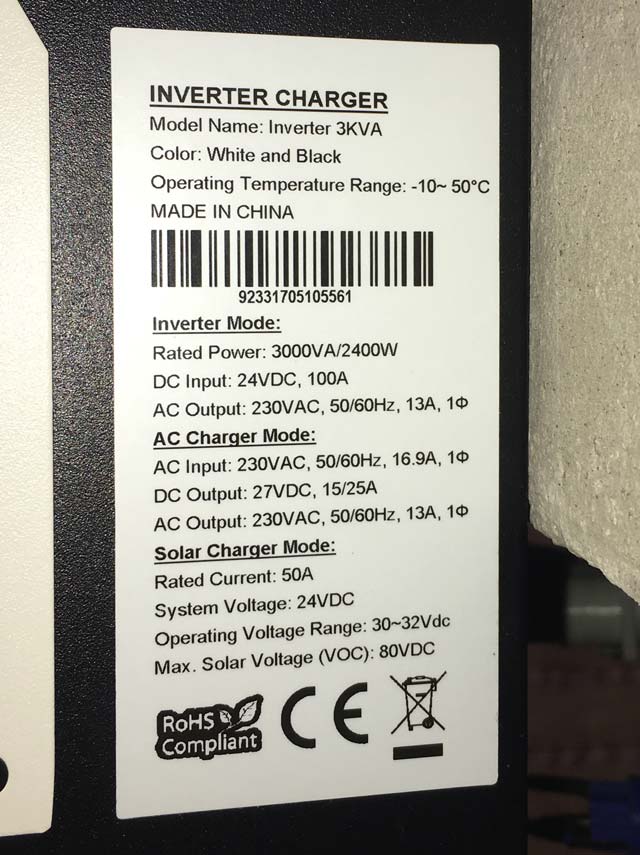

ad ogni modo allego la targhetta. ora che posso accedere alla monitoria delle configurazioni/settaggi in maniera più comprensibile, cercherò di metterlo a punto.



Modificato da icelucio - 17/08/2018, 16:49:51


icelucio
milliWatt


Utente
Msg:14

Stato:



Inviato il: 17/08/2018 16:51:29

eccola. l'ho ridimensionata...



Immagine Allegata: IMG_E5677.JPG

ForumEA/T/IMG_E5677_1.JPG
