Problema inverte Effekta AX-M 5000-48

VISUALIZZA L'ALBUM

Pag: (4)   1   [2]   3   4    (Ultimo)


FinePagina

AlessandroT

Avatar
GigaWatt


MODERATORE
Msg:4424

Stato:



Inviato il: 20/08/2018 15:01:17

Si come dice Claudio questo quadro è inutile potresti eliminare tutto e se vuoi bypassare l inverter puoi mettere un semplice scambiatore in modo che puoi mettere l inverter in stand-by quando vuoi.



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inve...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15070

Stato:



Inviato il: 20/08/2018 15:16:02

Io penso di si, il circuito giallo, ON-OFF sostituisce l'interruttore originale.
Almeno come prova lo puoi fare, non costa nulla, poi decidi in base ai risultati.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



AlessandroT

Avatar
GigaWatt


MODERATORE
Msg:4424

Stato:



Inviato il: 20/08/2018 15:38:48

Comunque questo quadro è è utile per un inverter tipo ups dove in quel caso non puoi settare ne la tensione di sgancio e neanche bypassare ad enel, se te lo hanno venduto magari lo davano con quel tipo di inverter. E come si suol dire il venditore quel che ha ti vende!



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inve...



Giampi
KiloWatt


Utente
Msg:236

Stato:



Inviato il: 21/08/2018 10:32:42

Allora ho effettuato diverse prove prima ho escluso il quadro , ma questo non ha risolto il problema . Successivamente ho sostituito il differenziale ed ora il problema sembra essere risolto. Al momento non ho neanche ricollegato il quadro ma ho lasciato la gestione del tutto all’inverter . Spero bene.



---------------
Impianto Isola Monocristallino 5,4 kw Inverter Solarpower24 Tre Regolatori 4Kw pacco batterie lifepo...



AlessandroT

Avatar
GigaWatt


MODERATORE
Msg:4424

Stato:



Inviato il: 21/08/2018 10:50:43

Allora il problema era il differenziale se hai escluso tutto il resto non c'è alcun dubbio. Faccine/Smileys_0003.gif



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inve...



Giampi
KiloWatt


Utente
Msg:236

Stato:



Inviato il: 22/08/2018 18:02:00

Pensavo di avere risolto ma anche questo pomeriggio il nuovo differenziale è saltato ed ha interrotto l’erogazione l’unica differenza è che stavolta si è riarmato immediatamente e l’inverter non è andato in fault. Ora non capisco proprio cosa possa essere perché in casa sembra tutto a posto. Ho un sospetto sui temporali che imperversano in questi pomeriggi ma in che modo possono influire essendo l’impianto in isola.



---------------
Impianto Isola Monocristallino 5,4 kw Inverter Solarpower24 Tre Regolatori 4Kw pacco batterie lifepo...



Giampi
KiloWatt


Utente
Msg:236

Stato:



Inviato il: 22/08/2018 18:07:51

Inoltre l’inverter quando è andato in fault nei giorni scorsi mi ha dato un errore 52 , ebbene cercando in rete sui manuali ho trovato tre diverse cause per l’errore in questione - tensione batterie bassa - tensione del bus troppo alta - tensione del bus troppo bassa. Secondo voi quale è la giusta definizione per l’errore 52?



---------------
Impianto Isola Monocristallino 5,4 kw Inverter Solarpower24 Tre Regolatori 4Kw pacco batterie lifepo...



AlessandroT

Avatar
GigaWatt


MODERATORE
Msg:4424

Stato:



Inviato il: 22/08/2018 18:25:37

Giampi se hai bypassato il quadro di commutazione e sostituito il differenziale il problema è da ricercare negli utilizzatori, comunque se c è stato un temporale aspetta prima di fare altre prove non si può sapere mai. Riguardo l errore 52 sicuramente era tensione di batteria bassa, perché riguardo la tensione del bus se fosse stato questo il problema non si sarebbe risolto facilmente. Comunque riguardo il differenziale potrebbe essere qualsiasi utilizzatore che scarica a massa a farlo staccare. Comunque se il problema si ripresenta prova a bypassare tutto ad enel per qualche giorno per vedere se ti dà lo stesso problema.



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inve...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15070

Stato:



Inviato il: 22/08/2018 23:22:44

Non capisco come faccia il differenziale a saltare se sei in isola.
Se in isola i differenziali non sono in grado di rilevare sbilanciamenti di fase, quindi non funzionano.
Non è che per caso hai unito neutro in ingresso con neutro in uscita??
Mentre sei in isola misura con un multimetro che tensioni hai nelle due fasi alla presa rispetto a terra
Sei sicuro che sia la sezione differenziale a far aprire i contatti e non la sezione magnetotermico, da quanti Ampere è l'interruttore??
Dato che hai anche errore 52 tensione del bus troppo bassa, potrebbe essere un eccessivo assorbimento che supera anche la portata dell'interruttore.
Anche se con 200A di batterie non è che puoi chiedere poi molto senza andare in tensione batterie bassa.
La tensione della batteria troppo bassa è errore 04
Puoi mettere la pagina dei settaggi del tuo inverter??

Manuale in Italiano LINK



Modificato da Claudio - 22/08/2018, 23:28:31


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15070

Stato:



Inviato il: 22/08/2018 23:32:11

CITAZIONE (Giampi, 19/08/2018 19:49:28 ) Discussione.php?215291&1#MSG6

Poi mi è venuta l’idea di verificare la tensione sui morsetti di ingresso Enel dell’inverter e ho smontato il coperchio frontale , misurando la tensione sui fili neutro fase avevo ovviamente 1,5 volt ma misurando la tensione tra uno dei citati fili e la terra il tester mi dava 107 volt ma è normale?...


Tu qui scrivi che con Enel staccata hai misurato 107V lato Enel, hai uniti neutro Enel con neuro inverter, per questo motivo i differenziale funziona ancora, verifica dove c'è l'unione e toglila.
Con Enel staccata sui morsetti IN devi avere ZERO Volt sia fra loro che verso terra e sui morsetti OUT fra loro 230V e verso terra due fasi pressappoco uguali, potresti misurare verso terra esempio 110V e 120V o 107V e 123V ma sempre totale 230V



Modificato da Claudio - 22/08/2018, 23:36:47


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15070

Stato:



Inviato il: 22/08/2018 23:42:22

No è che ti hanno installato anche la grounding box ??

LINK



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Giampi
KiloWatt


Utente
Msg:236

Stato:



Inviato il: 23/08/2018 08:51:15

CITAZIONE (Claudio, 22/08/2018 23:22:44 ) Discussione.php?215291&2#MSG23

Non capisco come faccia il differenziale a saltare se sei in isola.
Se in isola i differenziali non sono in grado di rilevare sbilanciamenti di fase, quindi non funzionano.
Non è che per caso hai unito neutro in ingresso con neutro in uscita??
Mentre sei in isola misura con un multimetro che tensioni hai nelle due fasi alla presa rispetto a terra
Sei sicuro che sia la sezione differenziale a far aprire i contatti e non la sezione magnetotermico, da quanti Ampere è l'interruttore??
Dato che hai anche errore 52 tensione del bus troppo bassa, potrebbe essere un eccessivo assorbimento che supera anche la portata dell'interruttore.
Anche se con 200A di batterie non è che puoi chiedere poi molto senza andare in tensione batterie bassa.
La tensione della batteria troppo bassa è errore 04
Puoi mettere la pagina dei settaggi del tuo inverter??

Manuale in Italiano LINK

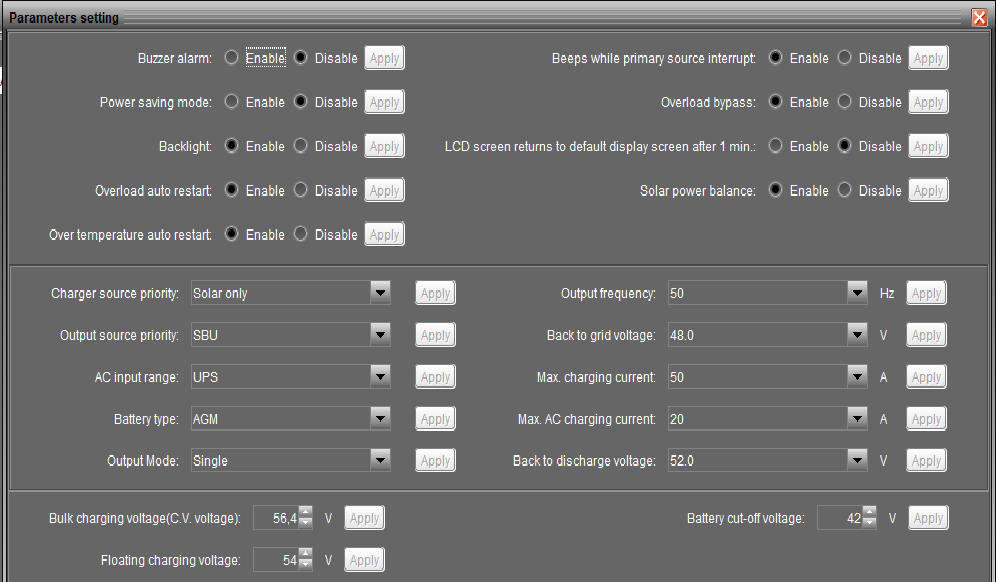

Allora Claudio Grazie per le risposte. Ho effettuato ulteriori test . Ho tolto la corrente Enel in ingresso all'inverter e misurando con il tester sui morsetti lato inverter rilevo una tensione di 92 V tra i morsetti e la terra. Il differenzial è da 0,03 ampere mentre i magnetotermici delle varie zone dell'abitazione sono da 16 A. Per quanto riguarda l'errore 52 che comunque non si è piu manifestato posso dire che non è un problema di batterie (400 Ah non 200 come erroneamente da me riportato in firma) le stesse reggono molto bene assorbimenti anche importanti per diverso tempo. Ti allego lo screen delle impostazioni inverter rilevate da watch power.



Immagine Allegata: impostazioni.png

ForumEA/T/impostazioni.png



---------------
Impianto Isola Monocristallino 5,4 kw Inverter Solarpower24 Tre Regolatori 4Kw pacco batterie lifepo...



Giampi
KiloWatt


Utente
Msg:236

Stato:



Inviato il: 23/08/2018 08:54:05

CITAZIONE (Claudio, 22/08/2018 23:32:11 ) Discussione.php?215291&2#MSG24

CITAZIONE (Giampi, 19/08/2018 19:49:28 ) Discussione.php?215291&1#MSG6
Poi mi è venuta l’idea di verificare la tensione sui morsetti di ingresso Enel dell’inverter e ho smontato il coperchio frontale , misurando la tensione sui fili neutro fase avevo ovviamente 1,5 volt ma misurando la tensione tra uno dei citati fili e la terra il tester mi dava 107 volt ma è normale?...


Tu qui scrivi che con Enel staccata hai misurato 107V lato Enel, hai uniti neutro Enel con neuro inverter, per questo motivo i differenziale funziona ancora, verifica dove c'è l'unione e toglila.
Con Enel staccata sui morsetti IN devi avere ZERO Volt sia fra loro che verso terra e sui morsetti OUT fra loro 230V e verso terra due fasi pressappoco uguali, potresti misurare verso terra esempio 110V e 120V o 107V e 123V ma sempre totale 230V

Qui in parte ti ho risposto prima non ho unito i neutri enel con neutro inverter.



---------------
Impianto Isola Monocristallino 5,4 kw Inverter Solarpower24 Tre Regolatori 4Kw pacco batterie lifepo...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15070

Stato:



Inviato il: 23/08/2018 08:57:43

Perfetto non mi hai detto cosa misuri in ingresso verso terra staccando ENEL, deve essere zero.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Giampi
KiloWatt


Utente
Msg:236

Stato:



Inviato il: 23/08/2018 08:57:59

CITAZIONE (Claudio, 22/08/2018 23:42:22 ) Discussione.php?215291&2#MSG25

No è che ti hanno installato anche la grounding box ??

LINK

Non ho la graunding box ma ho un trasformatore di isolamento per la caldaia che mi da il neutro a 0 Volt (quest'ultimo riportato verso la terra dell'impianto) ho provato anche a staccare la terra di questo trasformatore ma il risultato non cambia ovvero ho sempre 92 volt sui morsetti ingresso enel dell'inverter.



---------------
Impianto Isola Monocristallino 5,4 kw Inverter Solarpower24 Tre Regolatori 4Kw pacco batterie lifepo...
