Diego84
KiloWatt


Utente
Msg:130

Stato:



Inviato il: 13/07/2019 13:41:19

Quando clichi la ti esce questa schermata
http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190713_133939.jpg



Diego84
KiloWatt


Utente
Msg:130

Stato:



Inviato il: 13/07/2019 13:49:50

L'unica cosa che posso fare Ŕ fare le foto delle istruzioni dell regolatore e postarle anche se sono una decina di pagine e nn so se posso spostarle



lupocattivo

Avatar
GigaWatt


Utente
Msg:1730

Stato:



Inviato il: 13/07/2019 13:52:14

Si credo che tu possa...



---------------





lupocattivo

Avatar
GigaWatt


Utente
Msg:1730

Stato:



Inviato il: 13/07/2019 13:56:42

WiFi serve per impostare i parametri per collegarti alla centralina da remoto Dovrebbe avere una pagina web da cui lo puoi controllare. (operazione difficile per i non esperti ma se vuoi lo faremo in seguito)
CloudNon sono sicuro, ma gli permette di inviare i dati in rete in un area di memorizzazione (Cloud) = (Nuvola) non credo si riferisca al meteoFaccine/annoyed_h4h.gif

MODE Mah? lo si clicca e poi si vede cosa propone.

Limits Questa probabilmente serve per settare i limiti di funzionamento... Forse i minimi e i massimi...

Wind forse la velocita minima del vento?

Voltage Credo sia il selettore di tensione per l'accumulo...

Meter Mah credo sia per scegliere le unita' di misura

Bisogna vedere i sottomenu.



---------------





lupocattivo

Avatar
GigaWatt


Utente
Msg:1730

Stato:



Inviato il: 13/07/2019 14:00:40

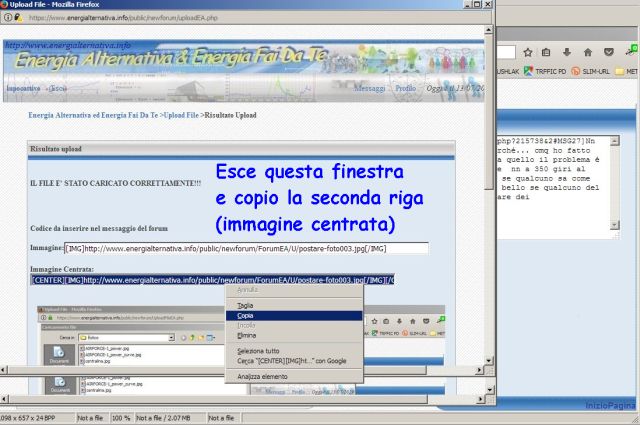

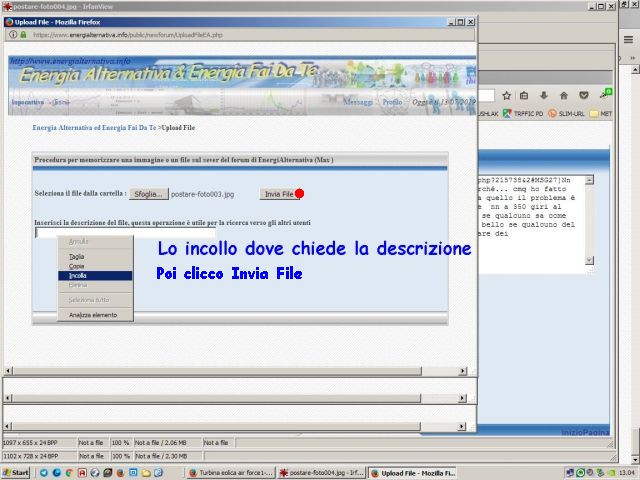

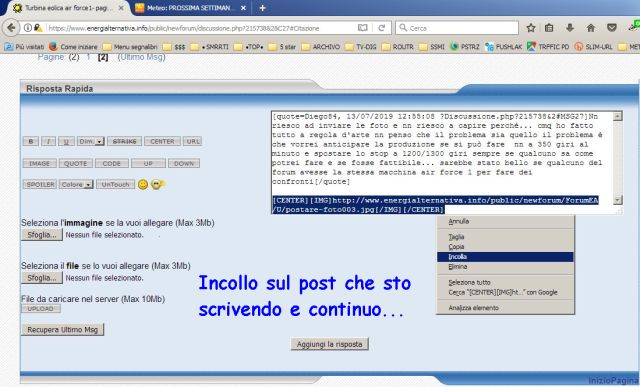

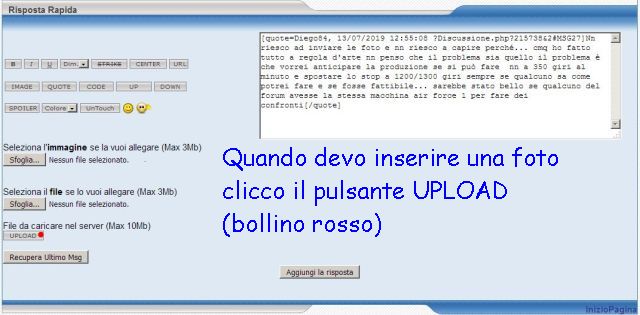

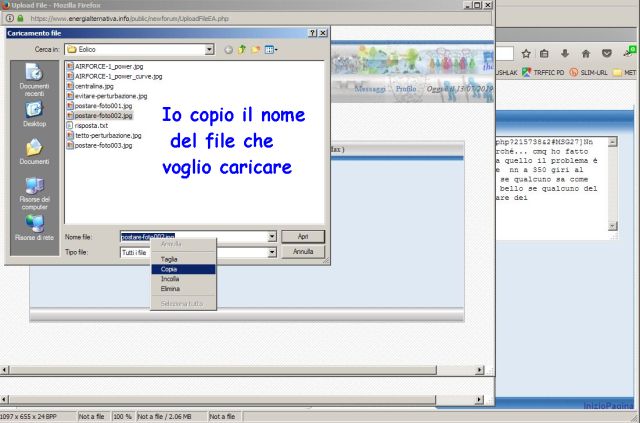

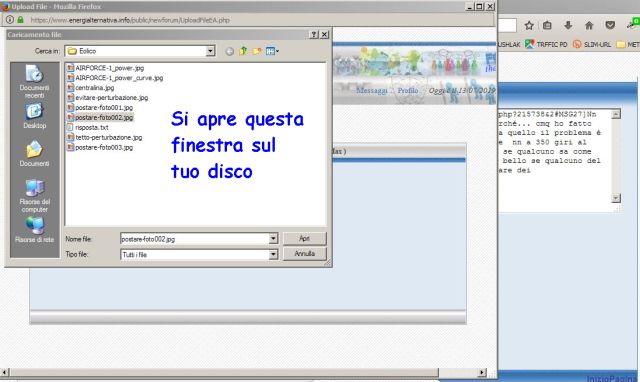

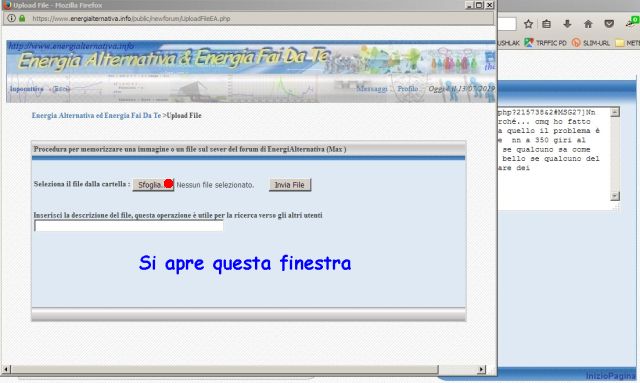

COME POSTO LE FOTO



http://www.energialternativa.info/public/newforum/ForumEA/U/postare-foto001.jpg


http://www.energialternativa.info/public/newforum/ForumEA/U/postare-foto002.jpg


http://www.energialternativa.info/public/newforum/ForumEA/U/postare-foto003_1.jpg


http://www.energialternativa.info/public/newforum/ForumEA/U/postare-foto004.jpg


http://www.energialternativa.info/public/newforum/ForumEA/U/postare-foto005.jpg


http://www.energialternativa.info/public/newforum/ForumEA/U/postare-foto006.jpg


http://www.energialternativa.info/public/newforum/ForumEA/U/postare-foto007.jpg



---------------





lupocattivo

Avatar
GigaWatt


Utente
Msg:1730

Stato:



Inviato il: 13/07/2019 15:37:09

Fintantoche' si naviga nelle nebbie dell'incertezza, vediamo se mi raccapezzo un poco.

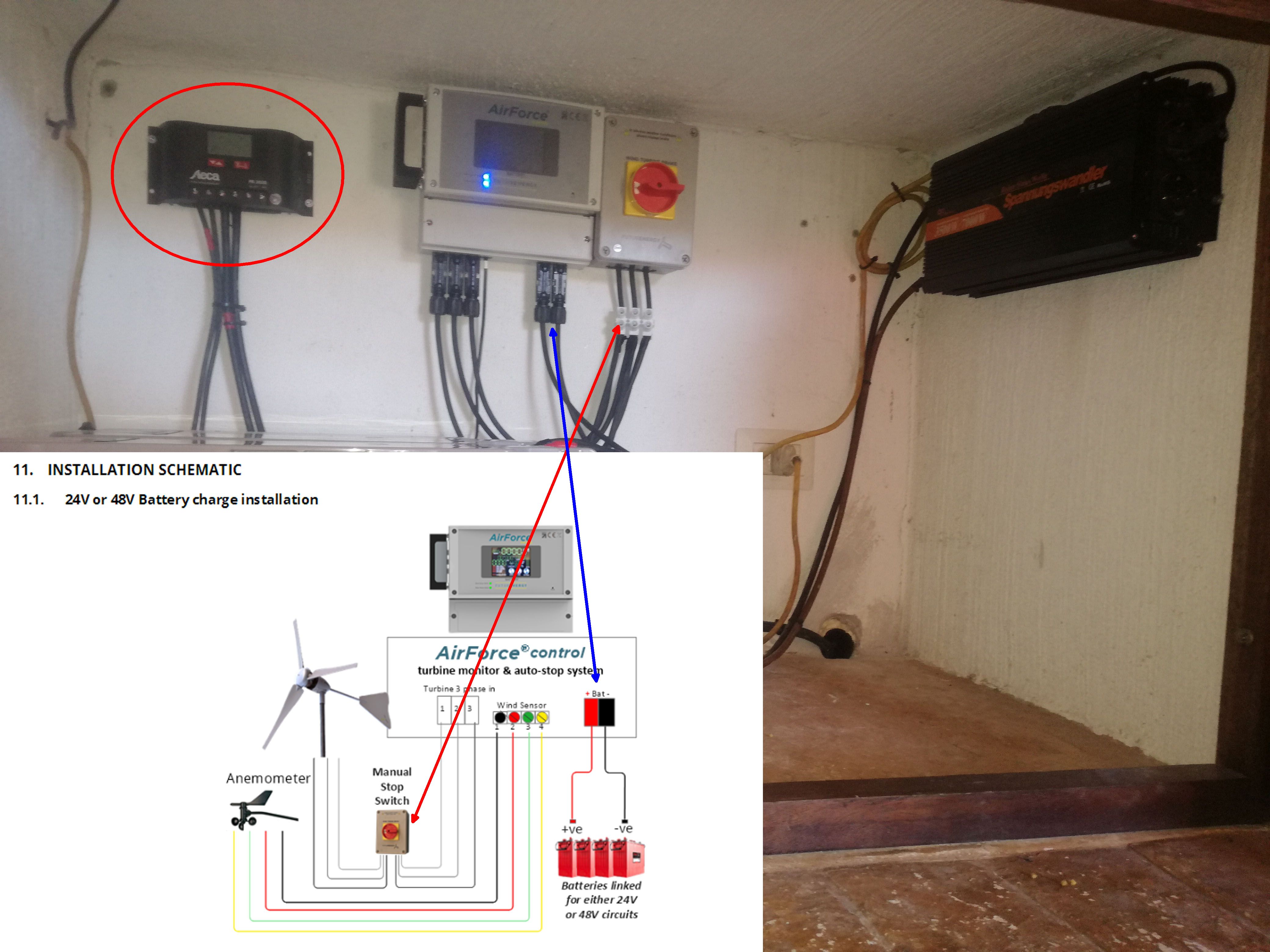

Ho alcune domande da porti in relazione alla tua installazione e gli schemi della Futurenergy:

1░ Seguendo la freccia rossa vedo (forse male) una morsettiera MOLTO SOSPETTA! Quell'interruttore stando allo schema dovrebbe avere 3 cavi entranti e 3 uscenti nella tua foto sembrano direttamente "appaiati" con i tre conduttori della eolica. In questo caso non capisco la funzione dell'interruttore!

2░ Seguendo la freccia blu nello schema sembra che dal Controller vada DIRETTAMENTE alle batterie, quindi il Regolatore Steca (cerchiato in rosso) non capisco bene a che serva se non a mandare in confusione il Controller...

Magari sono io che non son pratico di questi aggeggi, ma a me sembra un qualcosa in piu'...

http://www.energialternativa.info/public/newforum/ForumEA/U/centralina_1.jpg



In effetti controllando sul web dicono che "Airforce Control" elimina la necessita' di CARICHI DI PROTEZIONE (LOADS) e di REGOLATORI DI CARICA...
AIRFORCE CONTROL - DATASHEET

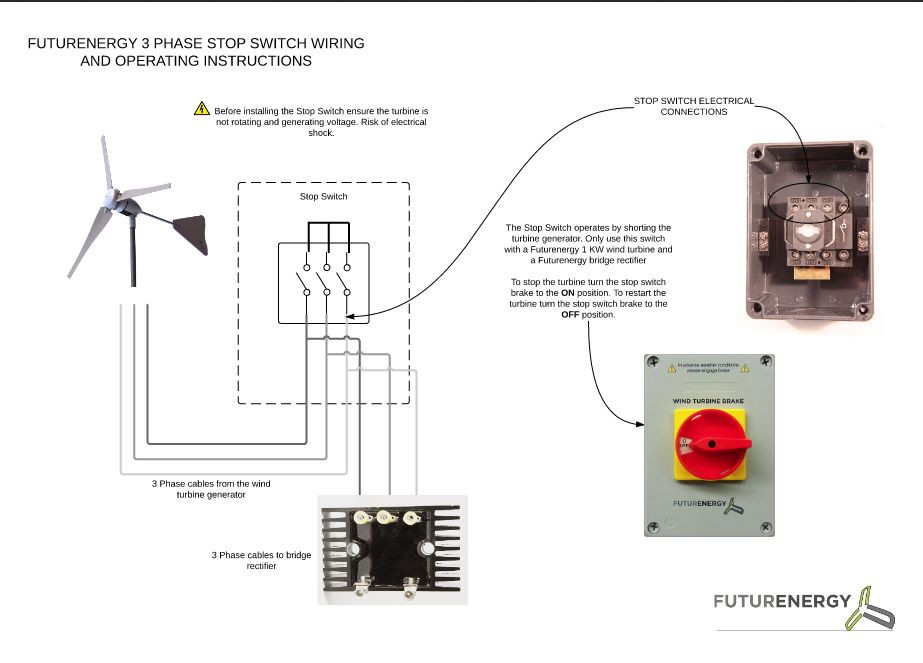

PS:ho trovato altre info e ho visto l'interruttore configurato come nel tuo impianto, ma di seguito ho visto che monta un ponte raddrizzatore, che credo fosse nella situazione senza "Airforce Control".
Se lo hai collegato correttamente come da schema seguente non dovrebbe dare noie, ma resterebbe un freno manuale in addizione alla protezione fornita dalla centralina......

http://www.energialternativa.info/public/newforum/ForumEA/U/stop-switch.jpg



Modificato da lupocattivo - 13/07/2019, 16:28:53


---------------





Diego84
KiloWatt


Utente
Msg:130

Stato:



Inviato il: 13/07/2019 16:34:17

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190713_144347.jpg

IMG]http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190713_144401.jpg[/IMG]

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190713_144414_1.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190713_144432.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190713_150303.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190713_144517_1.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190713_144527.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190713_144538.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190713_150407.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190713_150510.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190713_150531.jpg


http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190713_144636.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190713_150603.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190713_150623.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190713_150638.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190713_150723.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190713_150748.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190713_150852.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190713_155708.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190713_155832.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190713_155846.jpg

IMG]http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190713_155756.jpg[/IMG]



Diego84
KiloWatt


Utente
Msg:130

Stato:



Inviato il: 13/07/2019 16:37:58

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190713_155756_1.jpg



Diego84
KiloWatt


Utente
Msg:130

Stato:



Inviato il: 13/07/2019 16:39:48

Questa foto che sto per mandare Ŕ la seconda l'ho saltata

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190713_155213.jpg



Diego84
KiloWatt


Utente
Msg:130

Stato:



Inviato il: 13/07/2019 16:46:17

Allora il regolatore stecca e per il fotovoltaico sia il fotovoltaico che l'eolico ricaricano le batterie per quanto riguarda l'interruttore che dici tu Ŕ come da manuale... Ŕ un freno manuale manda in corto le tre fasi e frena l'eolico quindi Ŕ solo un ponte la trifase scende dall'eolico passa per l'interrutore e poi entra nel controller l'ho montato in quella maniera solo per comoditÓ



lupocattivo

Avatar
GigaWatt


Utente
Msg:1730

Stato:



Inviato il: 13/07/2019 17:14:28

FRENATUTTO!!!

...Che prendo fiato...

Stavo leggendo le pagine del controller...



---------------





lupocattivo

Avatar
GigaWatt


Utente
Msg:1730

Stato:



Inviato il: 13/07/2019 17:20:01

Per lo steca, ti dicevo che io sono ignorante di queste nuove cose meglio farselo dire da Claudio o uno degli altri se magari rompe i maroni all' AirforceControl facendogli leggere pan per focaccia.

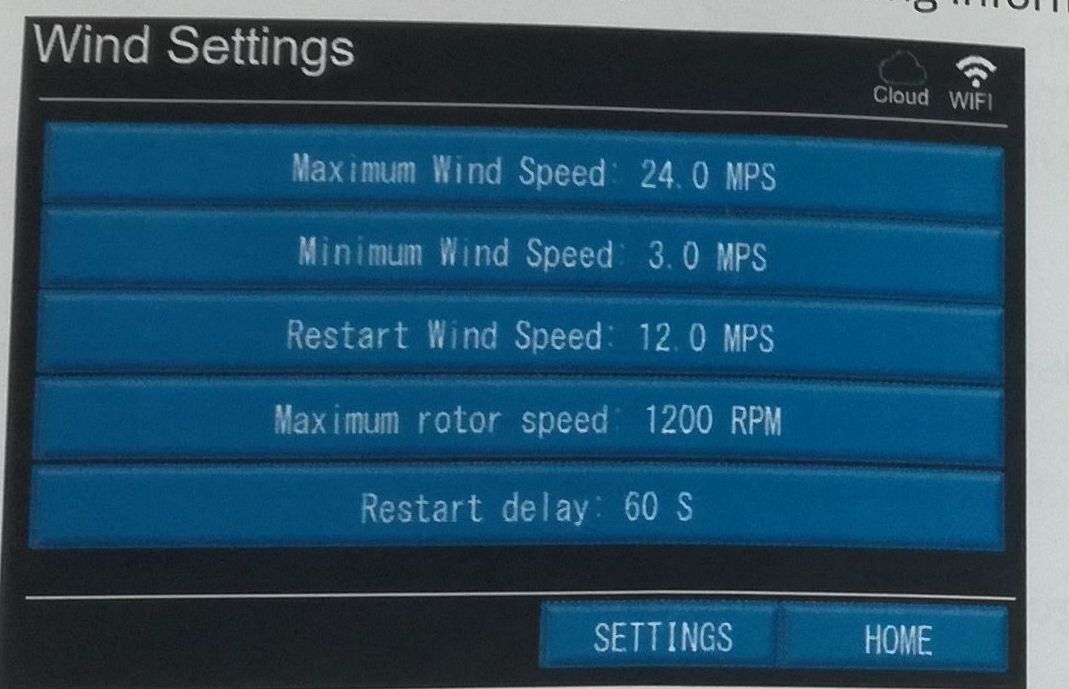

Le uniche regolazioni che puoi fare per il momento sono quelle di figura a pagina 42

http://www.energialternativa.info/public/newforum/ForumEA/U/CONTROLLO-WIND-2.jpg



ATTENZIONE: MPS vuol dire MetriPerSecondo



Modificato da lupocattivo - 13/07/2019, 17:48:52


---------------





lupocattivo

Avatar
GigaWatt


Utente
Msg:1730

Stato:



Inviato il: 13/07/2019 17:30:26

Per il resto da quello che ho capito e' parecchio da paranoia, comunque se vuoi ti spiego un pochino:

1░ il Controller va collegato ad un punto di accesso Internet. Router o altro aggeggio che ti da' la connessione... BASTARDI abitanti di Albione! Come se qui in T'o' Paese do sole ci fosse internet disponibile ad ogni angolo di strada...
Devi entrare nella paginetta del WiFi, fare scan... trovare un accesso. connetterti e digitare la password... Toccatina ai "portafortun@@" e sperare che si connetta.

2░ Ostacolo, ti tocca entrare nel loro sito: QUESTO , scriverci il numero seriale, registrarti fare un triplo salto mortale, ritoccarti le @@ e sperare di accedere a tutti i controllini...

Unico vantaggio sara' che potrai controllare il tuo eolico pure quando sei in vacanza!

RACCOMANDAZIONE: Il numero seriale DEVE ESSERE ASSOLUTAMENTE ESATTO e l'aggeggio connesso, altrimenti ti becchi questa schermata...

http://www.energialternativa.info/public/newforum/ForumEA/U/SCHERMATA-no-access.jpg



Modificato da lupocattivo - 13/07/2019, 17:59:44


---------------





lupocattivo

Avatar
GigaWatt


Utente
Msg:1730

Stato:



Inviato il: 13/07/2019 17:39:52

CITAZIONE (Diego84, 13/07/2019 16:46:17 ) Discussione.php?215738&3#MSG44

Allora il regolatore stecca...


Quindi ho visto male nella foto... Lo Steca e l'AirforceControl alimentano in parallelo le batterie? Ma allora se i pannelli caricano a "manetta", l'eolico crede di aver caricato lui le batterie al top e "chiude bottega"?

Guarda che allora FORSE lo Steca ha un paio di morsetti con la scritta "WIND" e credo che tu debba immettere l'eolico li dentro. Insomma Pannelli + Eolico + Batterie = 6 fili ! Io ne vedo 4 credo proprio che il casino nasca da questa connessione... Meglio pero' sempre sentire i "MAESTRI"Faccine/mf_popeanim.gif



Modificato da lupocattivo - 13/07/2019, 18:02:22


---------------





lupocattivo

Avatar
GigaWatt


Utente
Msg:1730

Stato:



Inviato il: 13/07/2019 18:30:22

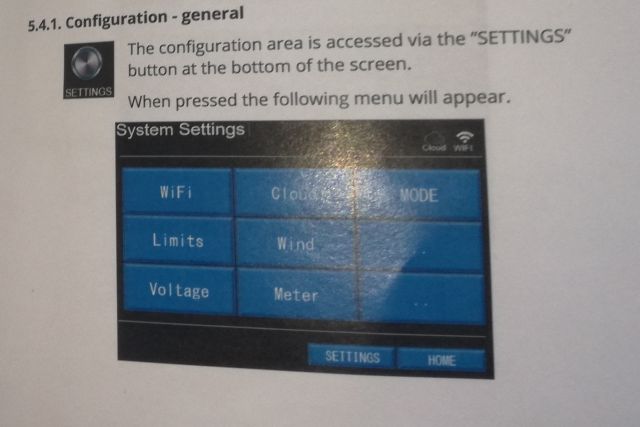

Beh, forse riguardando con calma le foto probabilmente dopo che hai premuto settings entri in questo menu'

http://www.energialternativa.info/public/newforum/ForumEA/U/Pannello%20configurazioni.jpg



Da qui puoi settare anche altri parametri, anche se il manuale non mostra le sub-opzioni, comunque penso che potrebbero essere anche facilmente comprensibili.



---------------
