Estrusore per creare filo stampa 3D
FinePagina

righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 14/02/2016 18:50:07

Oggi in compagnia di Biomass e Grysogeno ci siamo divertiti a fare delle prove con un motore di tergicristallo.

Con un fissaggio a "morsetti" fatto molto alla buona abbiamo fatto qualche estrusione con diverse velocità di rotazione e con temperature di estrusione da 110° a 150-160 °C.
A basse temperature lo sforzo del motorino si fa sentire e anche l'assorbimento di corrente con punte di 10 A a circa 12 volt. A confermare i dati ci penserà il nostro Grysogeno, la parte dell'elettronica per questa prova è di sua realizzazione.
Le foto stanno ancora dentro la macchinetta fotografica di Grysogeno, ci penserà lui a metterle.

Dopo una bella chiaccherata e dopo averli consigliati su di un locale dove fare una bella scorpacciata a base di pesce, mi sono dedicato a sistemare la macchinetta.

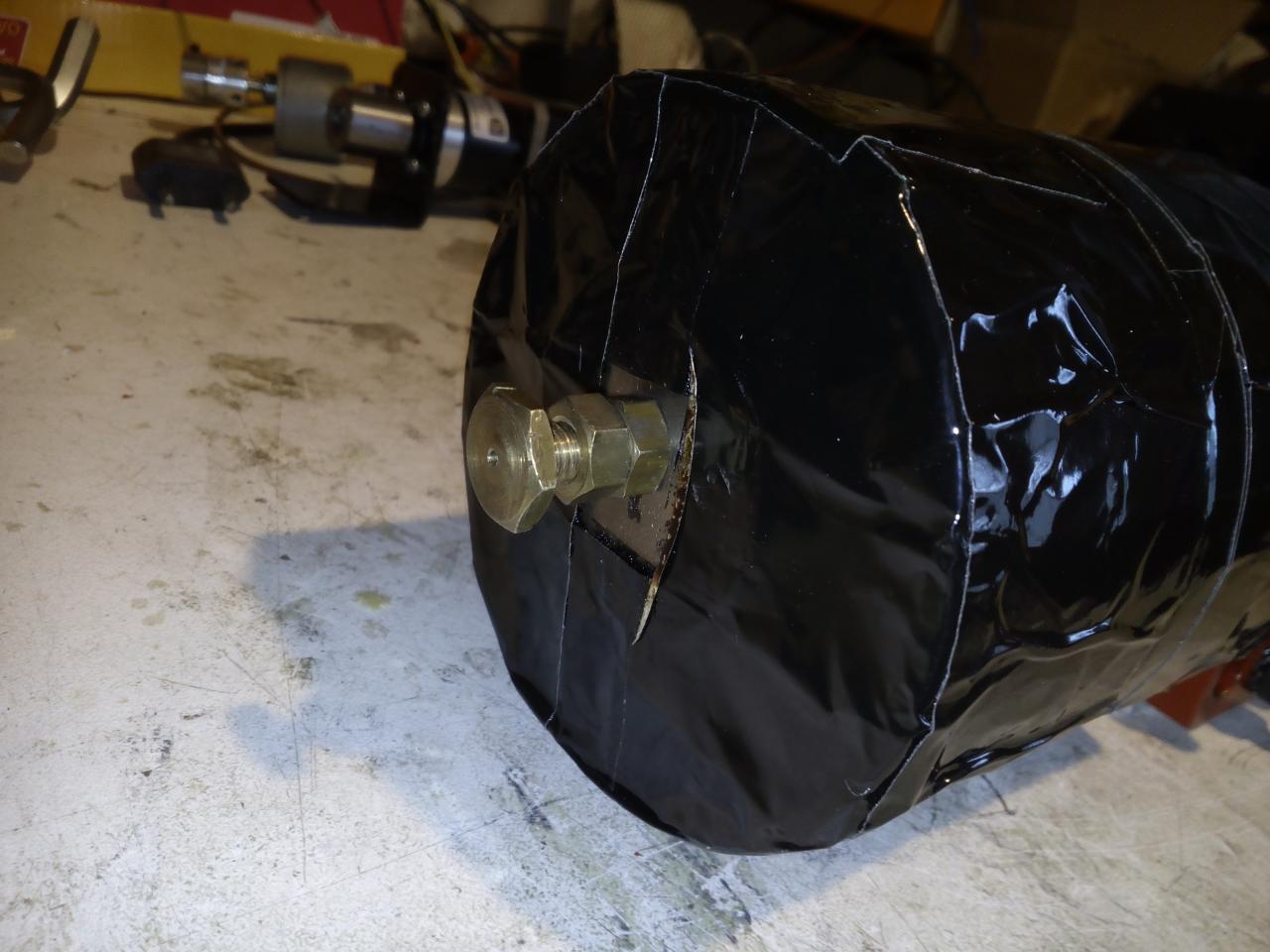

Ho rifatto l'ugello con foro da 1,75 mm con una sporgenza più accentuata rispetto alla testina e bloccato come da foto:

http://www.energialternativa.info/public/newforum/ForumEA/H/IMG_20160214_153140.jpg



il foro di estrusione è lungo circa 3,5 cm in tutto
Vediamo alla prossima prova di estrusione se il materiale si raffredda più velocemente.
Ho risolto anche un problema di disassamento della rotazione della punta in modo che la rotazione abbia meno atrito possibile con il cilindro, almeno spero.



---------------
Chi non si indebita fa la rabbia degli usurai



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 14/02/2016 19:13:27

se volete far raffreddare velocemente il filo all'uscita potreste metterci sotto un vaso pieno d'acqua.se il filo dell'acqua è vicino all'ugello la plastica si raffredda subito.
per fare le cose bene ci vorrebbe una curva verso il basso e subito dopo l'ugello l'acqua.



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 14/02/2016 19:24:56

Arriverà anche la staffetta di supporto del filo appena uscito.

Si tratta di trovare il trio perfetto tra temperatura - velocità di rotazione - velocità di estrusione in base al tipo di materiale.



---------------
Chi non si indebita fa la rabbia degli usurai



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:17583

Stato:



Inviato il: 14/02/2016 19:31:03

ho fatto pure io un paio di foto...
più tardi accendo il pc



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 14/02/2016 20:28:45

quando siete pronti per fare i fili di piombo avvertitemi.
mi serve il filo di piombo per fare delle plantè a piastre filari che ho già pensato



neto
KiloWatt


Gruppo:Utente
Messaggi:131

Stato:



Inviato il: 14/02/2016 21:33:44

Bene bravi, avete fatto esperimenti interessanti, saranno da "tabellare"
i parametri di processo ed i legami che interagiscono fra: materiale, temperatura, giri vite, assorbimenti del motorino rotazione vite.
Per il raffreddamento del filo, come prove fatte recentemente, con la ventola e successivo supporto il problema si dovrebbe risolvere.
Sono curioso di vedere le foto
Ciao
neto



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:17583

Stato:



Inviato il: 15/02/2016 17:10:12

nell'attesa delle foto del Gry...metto la mia

per montare il motore del tergi, abbiamo dovuto smontare parte del sostegno del cilindro dell'estrusore.
Il motore ha l'asse un pelo più alto.
Altro problema era quello di fissare il motore al basamento perchè quando acceso, veniva fuori assieme alla vite.....
Anche con tre morsetti e una squadretta....inesorabilmente usciva....

http://www.energialternativa.info/public/newforum/ForumEA/H/righ.jpg



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



non sbaglio mai

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2202

Stato:



Inviato il: 15/02/2016 17:16:56

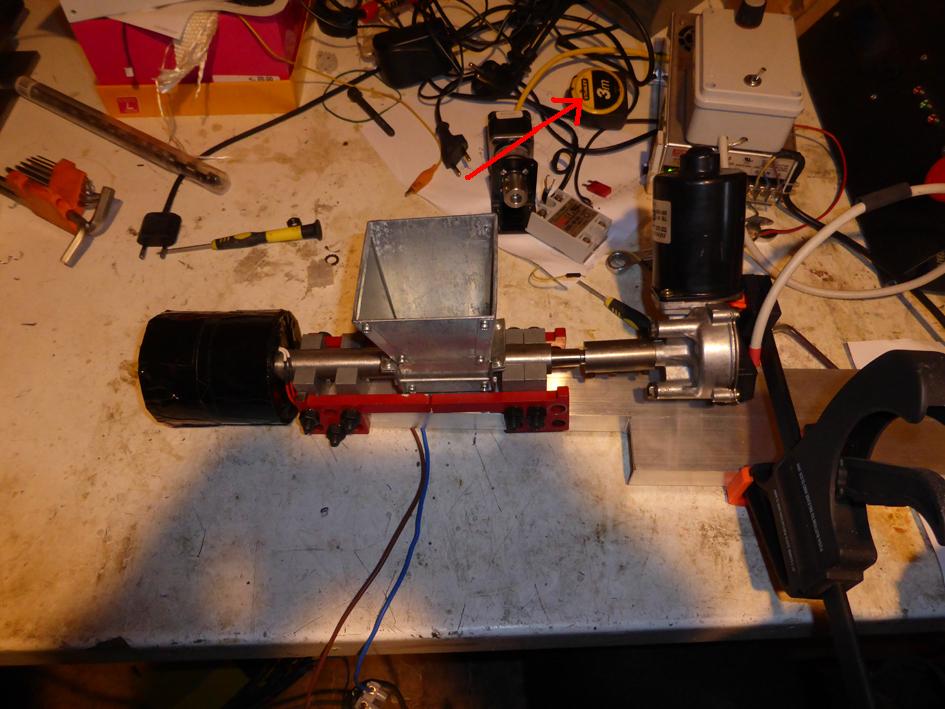

Faccine/Smileys_0008.gifcaspita che precisione, vedo che come parametri di misura usate il metro


http://www.energialternativa.info/public/newforum/ForumEA/H/righetz.JPG



Modificato da non sbaglio mai - 15/02/2016, 17:22:29


Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:17583

Stato:



Inviato il: 15/02/2016 17:35:14

aveva anche il metro da 8...



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 15/02/2016 18:02:41

I calibri di precisione (occhio ho scritto i calibri al plurale) li ho nascosti.... non si sa mai

Faccine/laughbounce2.gif



---------------
Chi non si indebita fa la rabbia degli usurai



non sbaglio mai

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2202

Stato:



Inviato il: 15/02/2016 18:14:24

Certo che riuscire a fare quelle cose col metro,

uno bravo farebbe tutto a occhio,
@ righetz... ma quei due signori che son venuti a trovarti, son venuti per lavorare, o per mangiare....
mah... che sia tutta invidia da parte mia?



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:17583

Stato:



Inviato il: 15/02/2016 18:28:34

CITAZIONE (non sbaglio mai, 15/02/2016 18:14:24 ) Discussione.php?213064&15#MSG222


@ righetz... ma quei due signori che son venuti a trovarti, son venuti per lavorare, o per mangiare....


...emmmm...
c'è la domanda di riserva??

Faccine/essen.gif



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 15/02/2016 18:29:49

li ho fatti lavorare un poco..... e si sono anche divertiti
Poi a mangiare non li batte nessuno LINK



---------------
Chi non si indebita fa la rabbia degli usurai



non sbaglio mai

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2202

Stato:



Inviato il: 15/02/2016 21:26:53

A parte gli scherzi,
è gente competente e preparata, sopratutto seria
e poi si lavora meglio a stomaco pieno



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 15/02/2016 21:34:22


CITAZIONE

è gente competente e preparata

difatti lo scatolotto "magico" di Grysogeno mi ha ispirato a sviluppare una versione del controllo per il motorino passo passo comandato da un potenziometro con inversione della rotazione sempre comandata dal potenziometro con tanto di regolazione giri.
Devo solo aspettare che mi arrivi il driver potenziato. Quello che ho è troppo limitato.
Ci saranno sviluppi......



---------------
Chi non si indebita fa la rabbia degli usurai
