Pensilina fotovoltaica fai da te in Liguria, L'isolotto di Marco
FinePagina

marcosnout

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3629

Stato:



Inviato il: 19/09/2016 12:15:22

Grazie, sempre gentilissimo e disponibile

Si, spero in settimana di riuscire a "vedere la luce"



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)



marcosnout

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3629

Stato:



Inviato il: 20/09/2016 14:27:11

CITAZIONE (Luca450Mhz, 19/09/2016 11:40:26 ) Discussione.php?213892&12#MSG180

Impostazioni particolari non ne ho dovuto fare, oltre che impostare i dati iniziali (la prima volta il sistema di guida per impostare la tensione nominale dell'impianto, la capacità del banco batterie, ecc). Ti permette di impostare le soglie di carica e ogni quanti giorni vuoi fare l'equalizzazione. I parametri di default andavano bene per il mio banco e ho lasciato tutto così).
L'inverter l'ho messo sulla posizione 2 sempre acceso (senza la modalità di risparmio) e ho disattivato la ricarica delle batterie (mi sembra selettore rotativo sullo 0). Oltre a questo non gli serve altro da impostare.
Presto ti godrai il tuo impianto!! :)

Ancora qualche domandina...

1) ogni quanto fai fare l'equalizzazione?

2) per interrompere la fase in ingresso all'inverter usi un teleruttore o cosa?



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)



Luca450Mhz

Avatar
GigaWatt


Gruppo:Utente
Messaggi:3131

Stato:



Inviato il: 20/09/2016 15:37:35

1) ho lasciato ogni 30 giorni. D'inverno la faccio fare qualche volta in più

2) uso il relè del regolatore di carica che pilota un teleruttore/contattore il quale come dici tu interrompe solo la fase in ingresso. In questo modo piloto l'inverter in base al SoC della batteria (nell'arco dell'anno imposto il valore di SoC a cui staccare dal 65% al 80% circa)



---------------
Pannelli: 4395 Wp policristallini. Inverter UPS PSW7 6kW 48V toroidale con switch comandato dal mio sistema di domotica (RaspberryPi + vari Wemos D1 Mini - ESP8266). Regolatore di carica: Mpp Solar PCM8048.
Batterie: 24 elementi trazione pesante 315Ah C5 48V.
Impianto illuminazione giardino: 300Wp amorfi, regolatore MPPT EpSolar 20A, inverter onda pura 300W, 100Ah batterie auto



marcosnout

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3629

Stato:



Inviato il: 20/09/2016 15:48:25

Ok perfetto, quindi un teleruttore che sia intorno ai 30 Ampere (mi sembra di averne visto uno da 28 A ad una 70ina di euri)...(questo aspetto lo avevo del tutto dimenticato...mi è venuto in mente oggi mentre collegavo i cavi dei vari sensori...)

Sempre grazie e spero a buon rendere



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)



Luca450Mhz

Avatar
GigaWatt


Gruppo:Utente
Messaggi:3131

Stato:



Inviato il: 20/09/2016 16:03:40

Diciamo che il teleruttore deve poter gestire tutta la potenza che passa quando è in bypass per alimentare le utenze. Forse 30A è un po' sovradimensionato. Però meglio abbondare!
E' il minimo darci una mano l'uno con l'altro



---------------
Pannelli: 4395 Wp policristallini. Inverter UPS PSW7 6kW 48V toroidale con switch comandato dal mio sistema di domotica (RaspberryPi + vari Wemos D1 Mini - ESP8266). Regolatore di carica: Mpp Solar PCM8048.
Batterie: 24 elementi trazione pesante 315Ah C5 48V.
Impianto illuminazione giardino: 300Wp amorfi, regolatore MPPT EpSolar 20A, inverter onda pura 300W, 100Ah batterie auto



marcosnout

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3629

Stato:



Inviato il: 20/09/2016 16:21:41

I 30A sono legati al fatto che, attualmente ho una fornitura da 6KW, e l'impianto l'ho dimensionato anche su questo fattore.

Darci una mano??
Mi sa che a me ne servono almeno due



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)



acinstall

Avatar
MegaWatt


Gruppo:Utente
Messaggi:406

Stato:



Inviato il: 22/09/2016 06:28:30

Complimenti ci sei quasi .....



---------------
Meio ave paura che piallo.....



marcosnout

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3629

Stato:



Inviato il: 22/09/2016 07:41:18

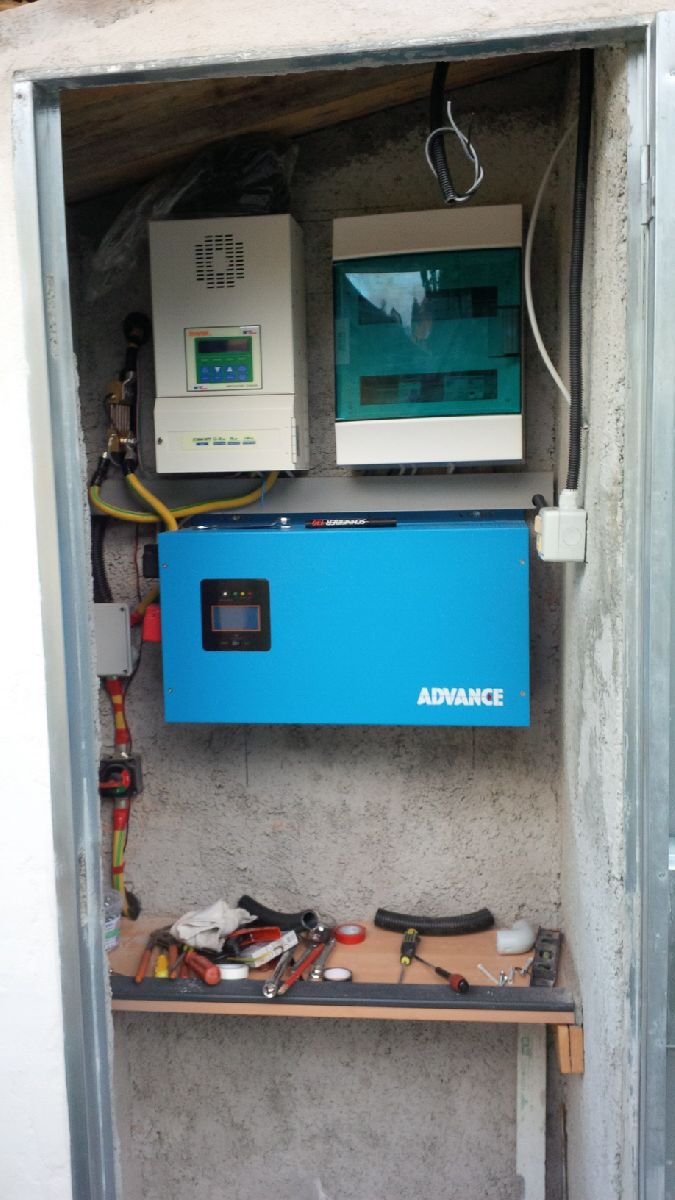

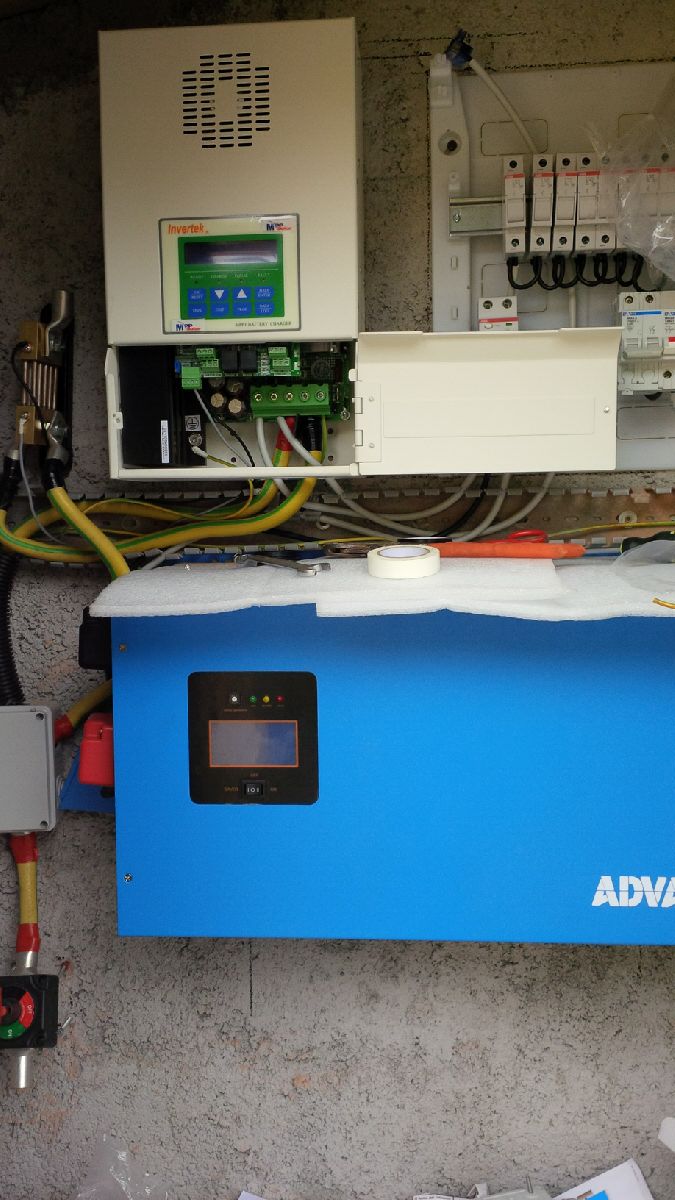

Attualmente la situazione è questa...

http://www.energialternativa.info/public/newforum/ForumEA/M/IMG_20160920_131416.jpg



http://www.energialternativa.info/public/newforum/ForumEA/M/IMG_20160921_184706.jpg



Nel quadro manca ancora un contattore...

Oggi metto a dimora le batterie e inizio a cablare le discese dei pannelli...

Nel w.e. dove i riuscire a posare le linee contatore->inverter e inverter->casa...



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19096

Stato:



Inviato il: 22/09/2016 07:50:34

tanta roba
bravo



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
W il cippatino



marcosnout

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3629

Stato:



Inviato il: 22/09/2016 07:55:00

...se vedete qualcosa che non va ditelo!!!!



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)



birgipi

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1485

Stato:



Inviato il: 22/09/2016 11:32:49

.



Immagine Allegata: X GIF BRAVO.gif

ForumEA/M/X GIF BRAVO.gif



Luca450Mhz

Avatar
GigaWatt


Gruppo:Utente
Messaggi:3131

Stato:



Inviato il: 22/09/2016 16:01:35

Io forse qualcosa che non va devo segnalartelo.. ovvero i collegamenti dello shunt. Come hai messo tu la corrente non attraversa lo shunt, e quindi non potrai sapere cosa passa.
Da un lato arriva il cavo del regolatore, dal lato opposto esce per andare verso le batterie.
Poi ricordati che lo shunt deve essere collegato prima di qualsiasi altro carico, altrimenti le letture saranno falsate (la corrente che tutti usano deve passare dallo shunt, non solo quella prodotta dal regolatore).
Spero di essermi spigato, altrimenti chiedi senza problemi.
Cmq ancora complimenti!



---------------
Pannelli: 4395 Wp policristallini. Inverter UPS PSW7 6kW 48V toroidale con switch comandato dal mio sistema di domotica (RaspberryPi + vari Wemos D1 Mini - ESP8266). Regolatore di carica: Mpp Solar PCM8048.
Batterie: 24 elementi trazione pesante 315Ah C5 48V.
Impianto illuminazione giardino: 300Wp amorfi, regolatore MPPT EpSolar 20A, inverter onda pura 300W, 100Ah batterie auto



marcosnout

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3629

Stato:



Inviato il: 22/09/2016 16:17:37

Ciao Luca450Mhz, grazie per la segnalazione, al momento della foto i collegamenti non erano ultimati, i due cavi che vedi sono rispettivamente del regolatore e dell'inverter, ingrandendo la foto (di pessima qualita) puoi notare, in alto sullo shunt, il capicorda al quale ho (successivamente) collegato il cavo per le batterie, quindi, lo shunt verrà attraversato dalla corrente come giustamente hai detto. É corretto così?

PS: è arrivato il contattore ma è sbagliato...ha bobina 220v



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)



marcosnout

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3629

Stato:



Inviato il: 22/09/2016 20:58:41

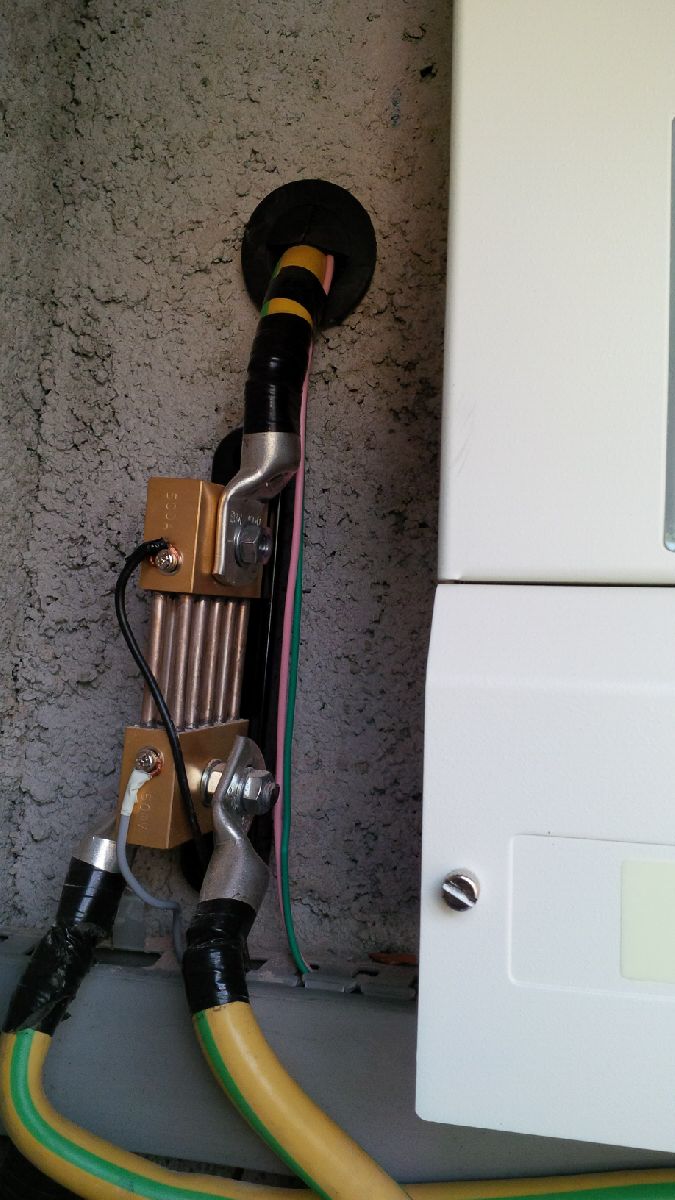

Qua un dettaglio dello shunt con il dettaglio del cavo batterie (negativo) che si infila nel muro per andare nel locale batterie

http://www.energialternativa.info/public/newforum/ForumEA/M/IMG_20160922_162637.jpg

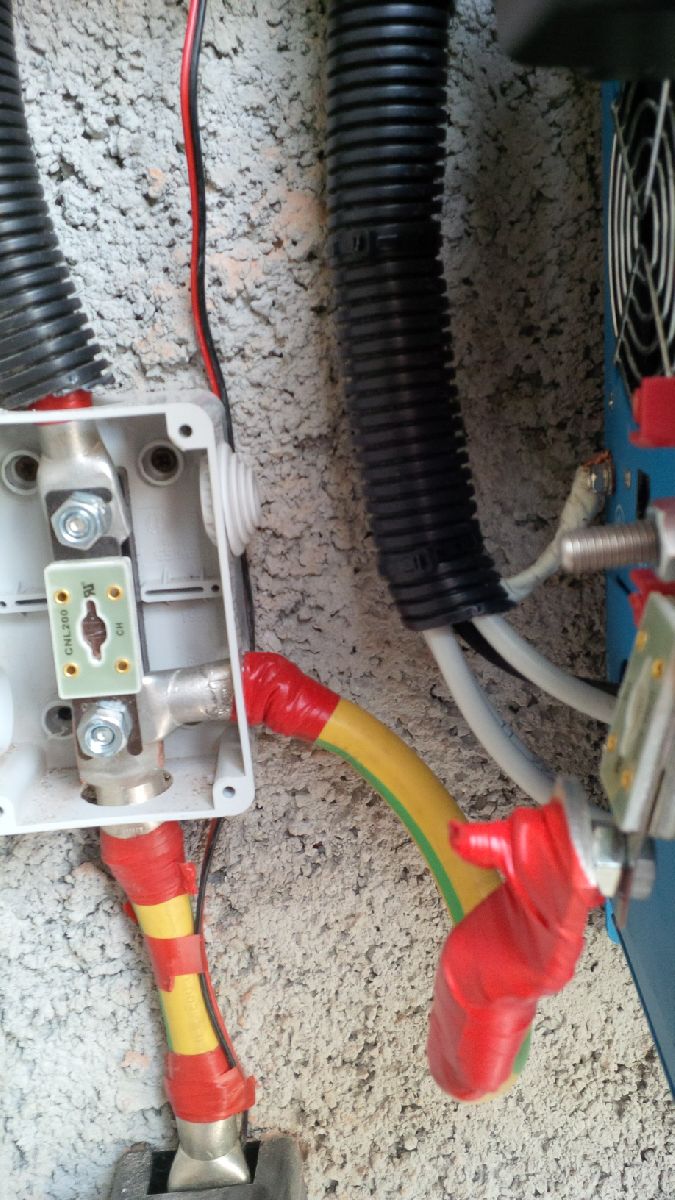

Qua in dettaglio lo snodo del polo positivo con un fusibile a protezione del regolatore. Il fusibile a protezione dell'inverter è sul positivo dell'inverter stesso.

http://www.energialternativa.info/public/newforum/ForumEA/M/IMG_20160922_162846.jpg

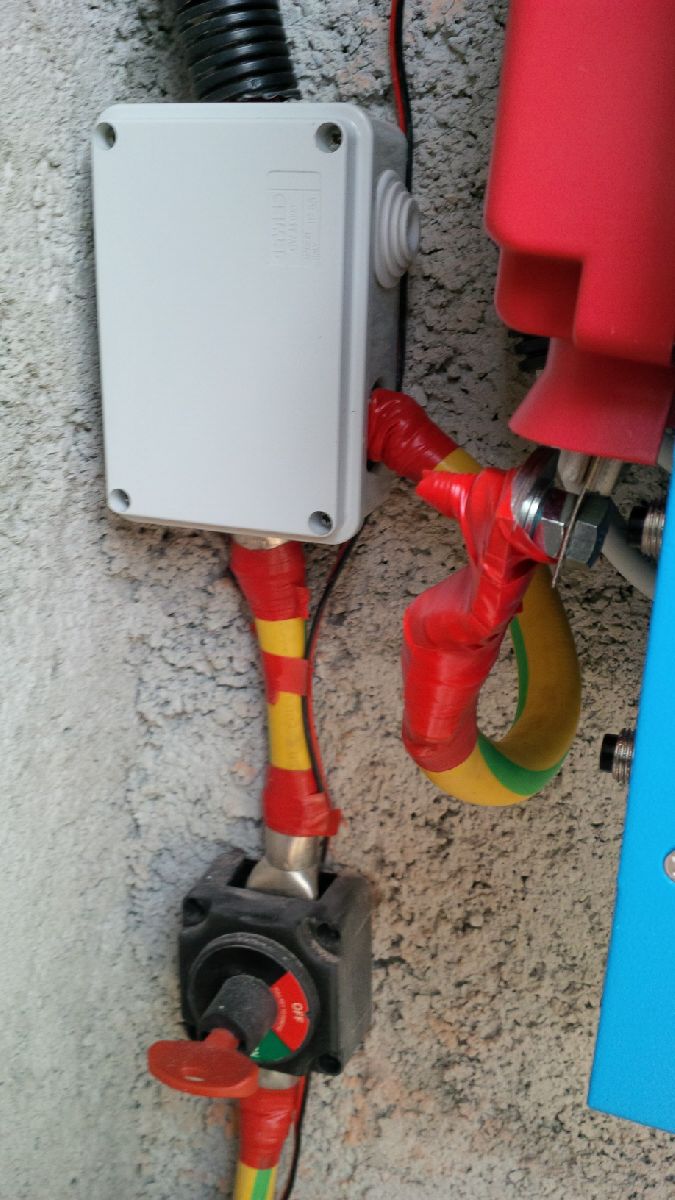

Di seguito invece lo staccabatterie che lavora sia sul regolatore sia sull'inverter.

http://www.energialternativa.info/public/newforum/ForumEA/M/IMG_20160922_162703.jpg



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)



marcosnout

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3629

Stato:



Inviato il: 23/09/2016 14:40:28

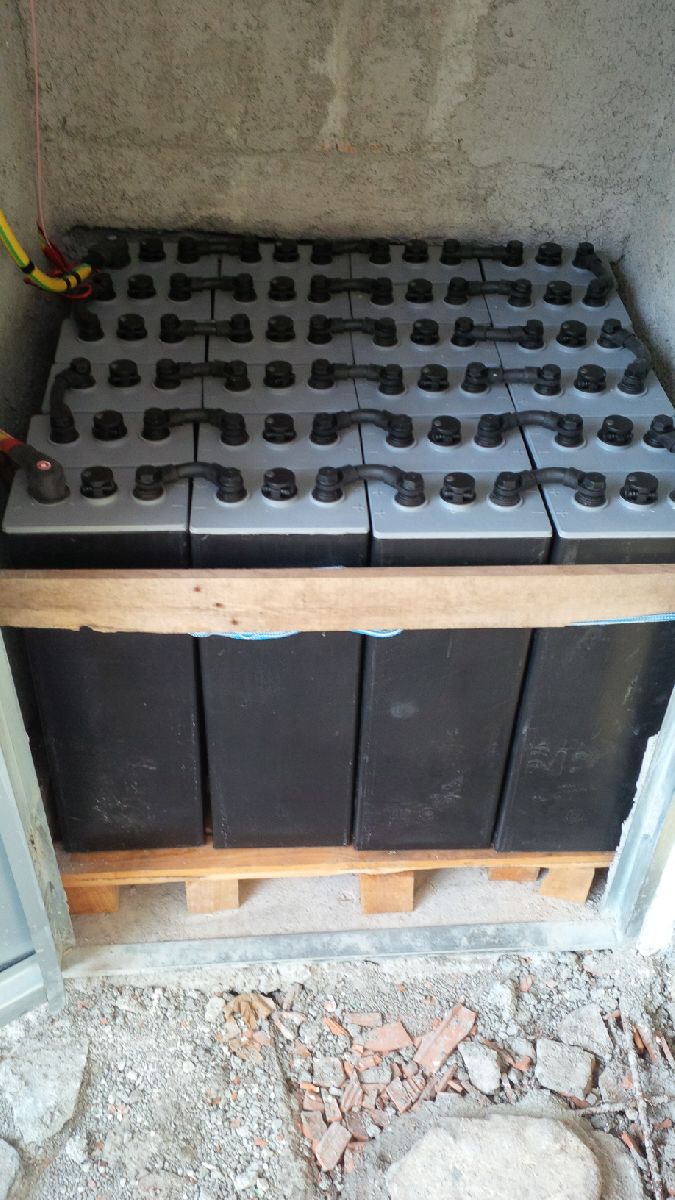

...e anche le batterie sono sistemate...finalmente!

http://www.energialternativa.info/public/newforum/ForumEA/N/IMG_20160923_123300.jpg



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)
