Pensilina fotovoltaica fai da te in Liguria, L'isolotto di Marco
FinePagina

eliafino

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:1352

Stato:



Inviato il: 28/07/2016 14:40:00

Mitico Marco!!!
Ti invidio le batterie, più grosse delle mie

Per la diatriba diodi/fusibili, io ho preferito fusibili, ti consiglierei questi, da 10A e studiati per corrente continua (serie gPV).



Modificato da eliafino - 28/07/2016, 15:06:58


---------------
Impianto Fotovoltaico ibrido "eliafino" in Tempo Reale.
http://www.eliafino.it



marcosnout

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3629

Stato:



Inviato il: 28/07/2016 16:16:56

Grazie Elia, adesso sono ancora "preso" dalla carpenteria, ma appena riesco a radunare le idee avrò altre domande/dubbi da sciogliere...

Ps: le batterie sono delle 6epzs750



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:13056

Stato:



Inviato il: 28/07/2016 19:50:38

CITAZIONE (eliafino, 28/07/2016 14:40:00 ) Discussione.php?213892&2#MSG15

Per la diatriba diodi/fusibili, io ho preferito fusibili, ti consiglierei questi, da 10A e studiati per corrente continua (serie gPV).


Non commento le batterie perché l'invidia è troppa Faccine/furious.gif
Per quanto riguarda diodi o fusibili sfondi una porta aperta, FUSIBILI per tutta la vita.



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:13056

Stato:



Inviato il: 28/07/2016 19:59:59

Ho messo questi a sezionare, comodissimi.



Immagine Allegata: Sezionatori pannelli.jpg

ForumEA/M/Sezionatori pannelli.jpg



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 14kWh lifepo4.



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 28/07/2016 20:27:12

Ciao Marco,
sei partito alla grande!
Le batterie se non ricordo male sono quelle che ti segnalai tempo fa
Per me resteranno un sogno per parecchio tempo ancora.
Per la separazione delle stringhe opzione migliore sono i fusibili, anche se nel mio micro impianto ho utilizzato i diodi, li avevo già disponibili in casa.



---------------
Chi non si indebita fa la rabbia degli usurai



marcosnout

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3629

Stato:



Inviato il: 28/07/2016 20:58:26

Ciao righetz,
si le batterie sono proprio quelle

...ok, deciso...si va di fusibili, allora nella lista della spesa metterò 10 di questi e i fusibili segnalati da eliafino...

Devo misurare quanto cavo necessita, e prenderò questo...

...invece...Differenziali, quanti ne devo mettere, dove e da quanto?



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 28/07/2016 21:24:50

Ciao Marco, inutile commentare... Faccine/furious.gifFaccine/furious.gifFaccine/furious.gif

Visto che ne hai pochi ( ) volevo aggiungere qualche dubbio...

In un'altra discussione si parlava di inclinazione di pannelli e di quanta differenza di energia c'è tra un'inclinazione e un'altra.

C'è l'ottimo software fatto dall'elettricista, che permette di fare tutti i calcoli che vuoi.

Visto che si tratta di una tettoia potresti valutare la possibilità di realizzare qualcosa in cui è possibile variare l'inclinazione, che ne dici ? Naturalmente solo se ne vale la pena, fai prima qualche simulazione e poi ti regoli...

Altra cosa: tutti sappiamo che il caldo diminuisce il rendimento di tantissimo, perchè nessuno prova a raffrescare i pannelli ??? Per te è una cosa ipotizzabile ?


Per quanto riguarda i differenziali (o salvavita) generalmente ne occorre uno solo, non ha senso metterne + di uno, a sezionare l'impianto ci pensano i magnetotermici che lo seguono.

Eventuali differenziali aggiuntivi hanno senso solo se hai "pozzo", "luci giardino" o altri impianti "Outdoor" che vuoi proteggere ma che vuoi separare da casa poichè sono più facilmente soggetti a dispersioni o malfunzionamenti proprio perchè operanti in condizioni più gravose.

Elix



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



marcosnout

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3629

Stato:



Inviato il: 28/07/2016 22:01:00

Ciao Elix,

CITAZIONE

Ciao Marco, inutile commentare... Faccine/furious.gifFaccine/furious.gifFaccine/furious.gif

Per i sensi di colpa aspettiamo di vederlo funzionare

CITAZIONE
In un'altra discussione si parlava di inclinazione di pannelli e di quanta differenza di energia c'è tra un'inclinazione e un'altra.

C'è l'ottimo software fatto dall'elettricista, che permette di fare tutti i calcoli che vuoi.

Visto che si tratta di una tettoia potresti valutare la possibilità di realizzare qualcosa in cui è possibile variare l'inclinazione, che ne dici ? Naturalmente solo se ne vale la pena, fai prima qualche simulazione e poi ti regoli...

Sono sincero non l'ho provato, però ho considerato la cosa...
...diciamo che i pesi e le forze in gioco mi hanno fermato, la superficie che sarà coperta dai pannelli sarà di 32,5m² per un peso di circa 450kg, ho considerato anche i motoriduttori che vengono utilizzati per aprire gli sportelli delle serre, ma la realizzazione era oltre le mie capacità.

Interessante invece l'idea di raffreddarli in estate, presumo possa bastare un semplice impianto a pioggia comandato da un termostato...



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)



master digit

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1425

Stato:



Inviato il: 28/07/2016 22:53:23

Complimentoni!
Ottimo Impianto, per i consigli che dire! ti hanno detto tutto perfettamente ed esattamente gli altri e da parte tua hai comprato l'esatto necessario ne più ne meno

Un solo consiglio, visto che usi i fusibili e ti potrebbe capitare sovente di controllarli, dovrai mettere il quadro fusibili accessibile facilmente per un controllo, quindi 10 calate doppie per i pannelli con il filo da te ottimamente scelto da 1X6mm tipo i miei impianti!

Altra cosa, calcola bene il contributo totale dei pannelli nelle varie ore e giorni dell'anno in quanto se intervengono tutti e 30 superi in corrente il limite del regolatore, ma sicuramente già lo sai visto che 6 li metti esposti diversamente, ma ricontrolla bene bene perchè un errore quì in un certo periodo ad una certa ora potrebbe portare al danneggiamento del regolatore.

Master Digit



---------------
Sono sempre disponibile...quando ci sono!



marcosnout

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3629

Stato:



Inviato il: 28/07/2016 23:05:29

Ciao Master Digit,


CITAZIONE

Altra cosa, calcola bene il contributo totale dei pannelli nelle varie ore e giorni dell'anno in quanto se intervengono tutti e 30 superi in corrente il limite del regolatore, ma sicuramente già lo sai visto che 6 li metti esposti diversamente, ma ricontrolla bene bene perchè un errore quì in un certo periodo ad una certa ora potrebbe portare al danneggiamento del regolatore.


A questo proposito, pensavo di collegare/scollegare una stringa a secondo del periodo, farò ancora molte proiezioni, ma, in linea di massima, nei periodi di minor produzione le 10 stringhe non dovrebbero darmi problemi, viceversa man mano che l'insolazione aumenta, andrò a distaccare sicuramente una stringa, se necessario due.

Pensi possa bastare?

Sarebbe bello poter automatizzare la cosa...che dite...se po fa'?



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:13056

Stato:



Inviato il: 29/07/2016 00:40:38

Secondo me avendo 2 distinti orientamenti S/O e S/E non raggiungerai mai il picco dei 6000W da FV ma avrai sicuramente più ore utili, esperienza di un mio vicino di casa con pari orientamento al tuo ha 1500W S/E 1500W S/O difficilmente vede 2500W ma la sua produzione comincia prima e finisce dopo la mia, io ho 3000W sud perfetto e in 2 anni li ho visti 6/7 volte non di più, il 27 di questo mese 3032W.
E' comunque da provare prima di ogni decisione.



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:13056

Stato:



Inviato il: 29/07/2016 00:51:02

Mi preoccuperei piuttosto della tensione, con quei pannelli sei un po' al limite con il PCM-8048 il PCM-80CX lavorerebbe con più tranquillità.
Però è anche vero che i pannelli hanno 5 anni di vita e magari la VOC non è più al massimo, solito è da provare.



Immagine Allegata: PCM.jpg

ForumEA/M/PCM.jpg



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 14kWh lifepo4.



marcosnout

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3629

Stato:



Inviato il: 29/07/2016 08:16:13

Vero Claudio, il PCM-8048 è un po "impiccato" ma dovrebbe rimanere comunque nel range, la tensione lato pannelli non dovrebbe superare i 136,5V, se a questo si aggiunge un minimo di fisiologico decadimento...saprò dire...



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)



marcosnout

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3629

Stato:



Inviato il: 29/07/2016 08:40:06

Oggi fermo tecnico...schiena dura

Ieri siamo riusciti a fissare tutti gli ancareggi

http://www.energialternativa.info/public/newforum/ForumEA/M/IMG_20160728_201740.jpg

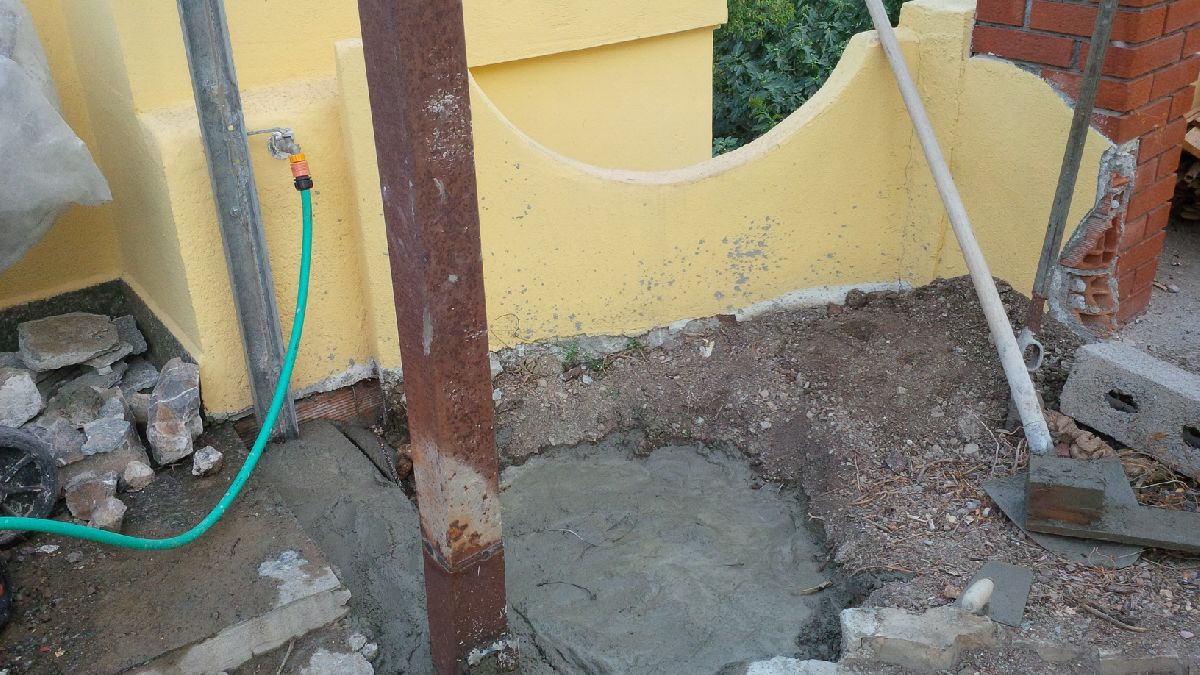

e a gettare il plinto

http://www.energialternativa.info/public/newforum/ForumEA/M/IMG_20160728_201810.jpg



Ora resta "solo" da forare e tagliare a misura gli ancareggi, ripassare le poche saldature fatte e coprire con zinco liquido, dare l'antiruggine al palo, chiudere i buchi nel muro del garage, demolire un muretto (quello in diagonale dal palo e realizzare (in muratura) l'armadio (diviso in due) che accoglierà le batterie da un lato, e inverter, regolatore di carica e quadro dall'altro lato...



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)



marcosnout

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3629

Stato:



Inviato il: 29/07/2016 10:04:51

Procedo con le domande...

Staccabatterie: ho difficoltà nel trovarne a 48V, al momento l'unico papabile è questo, un po caruccio, ma, può andare?

Scaricatore/i: sono indispensabili? Immagino di no, ma sicuramente utili...come sceglierlo/i, dove e come vanno collegati? Indicazioni?

Fusibili e/distaccatori tra regolatore di carica e batterie, cosa e come scegliere?



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)
