Pensilina fotovoltaica fai da te in Liguria, L'isolotto di Marco
FinePagina

Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:13056

Stato:



Inviato il: 30/07/2016 17:23:41

Come ho già scritto, se si vuole il diodo ognuno può fare come vuole, si sprecano un po' di Watt e c'è un componente in più a rischio guasto amen, ma che esista possibilità di corrente inversa è tutto da dimostrare.



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 14kWh lifepo4.



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 30/07/2016 17:57:34

@ claudio
una prova è facile da fare, è sufficiente mettere in parallelo qualche stringa, oscurarne una ed installare un amperometro in serie sulla stringa oscurata, fallo e vedrai che la corrente inversa esiste.



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19096

Stato:



Inviato il: 30/07/2016 19:34:34

corrente inversa.....esiste la possibilità su un impianto che si verifichi?
intendo.... può succedere con un passaggio di nuvola o succede solo se si copre manualmente?
Quale è il rischio, in caso ?



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
W il cippatino



marcosnout

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3629

Stato:



Inviato il: 30/07/2016 19:53:02

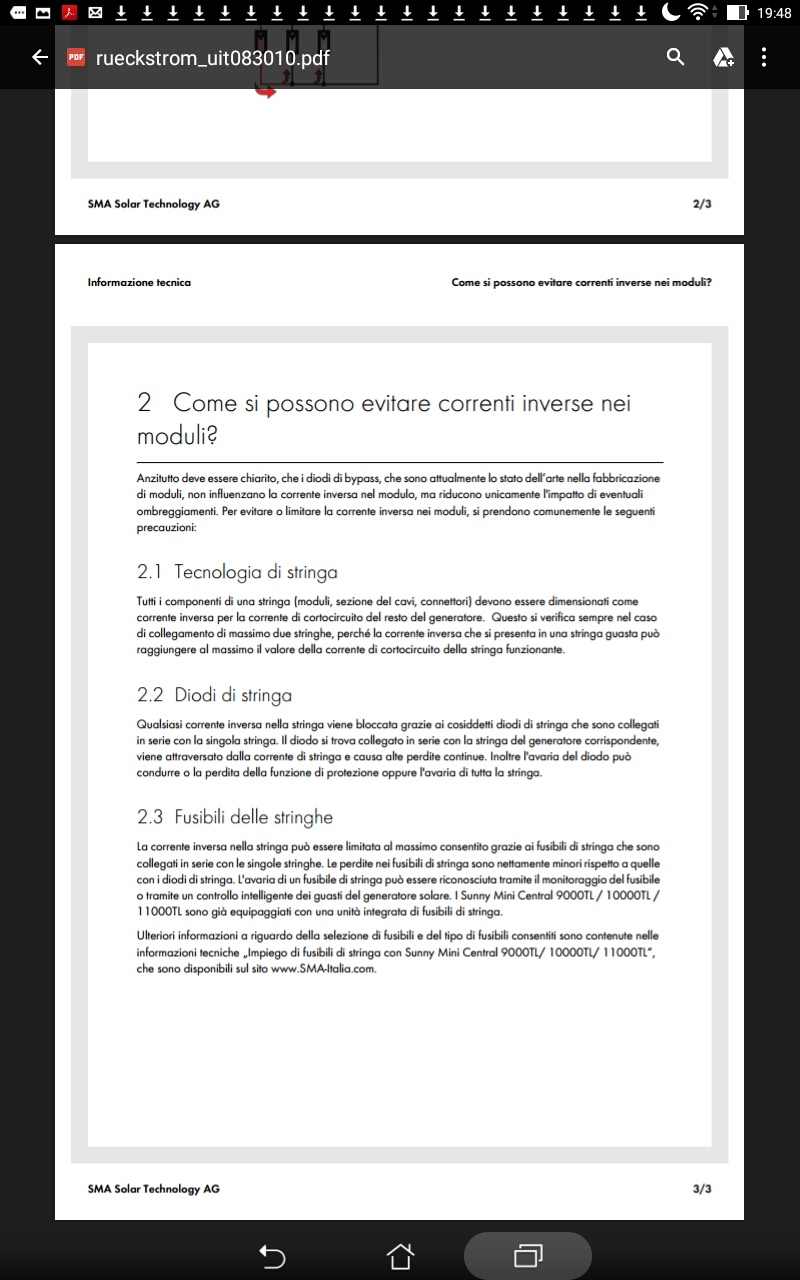

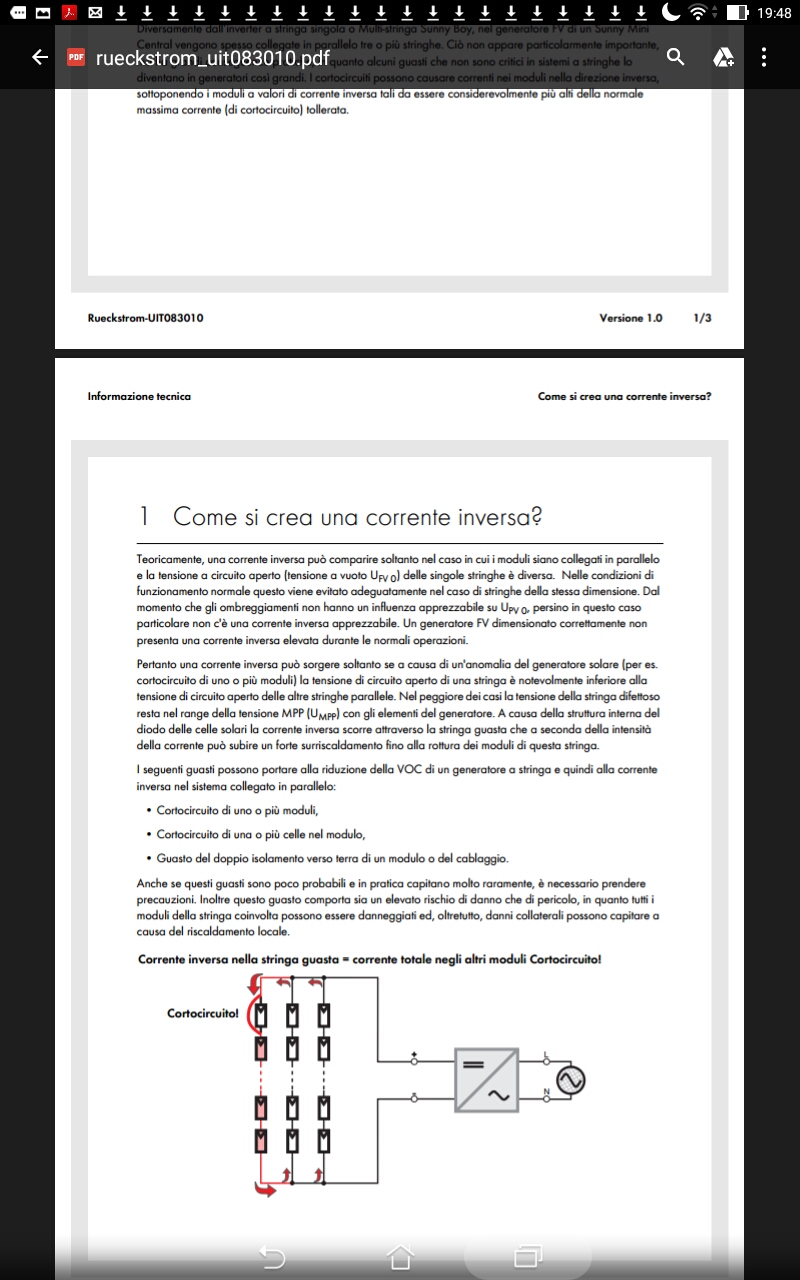

Ciao Bio, non sono il più titolato a risponderti, però, allego gli screen-shot del pdf che ho postato...

http://www.energialternativa.info/public/newforum/ForumEA/M/Screenshot_2016-07-30-19-48-29.jpg



http://www.energialternativa.info/public/newforum/ForumEA/M/Screenshot_2016-07-30-19-48-38.jpg



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:13056

Stato:



Inviato il: 30/07/2016 20:01:21

CITAZIONE (calcola, 30/07/2016 17:57:34 ) Discussione.php?213892&4#MSG47

@ claudio
una prova è facile da fare, è sufficiente mettere in parallelo qualche stringa, oscurarne una ed installare un amperometro in serie sulla stringa oscurata, fallo e vedrai che la corrente inversa esiste.



@
calcola

Fatto ma la corrente inversa non l'ho vista guarda qui

LINK



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 14kWh lifepo4.



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19096

Stato:



Inviato il: 30/07/2016 20:03:49

metterai i fusibili di stringa?



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
W il cippatino



Sophia Muller

Avatar
GigaWatt


Gruppo:Utente
Messaggi:961

Stato:



Inviato il: 30/07/2016 20:12:36

La corrente inversa si manifesta in modo accentuata non coprendo il pannello con un telo o al passaggio di una nuvoletta. Fenomini del tutto inesistente con un regolatore MPPT. Ma si manifesta a seguito ad un cortocircuito di uno o più moduli, cortocircuito di una o più celle nel modulo, guasto del doppio isolamento verso terra di un modulo o del cablaggio. Come detto prima, è un fenomeno che succede di rado. Però è meglio proteggersi.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:13056

Stato:



Inviato il: 30/07/2016 20:38:11

CITAZIONE (Sophia Muller, 30/07/2016 20:12:36 ) Discussione.php?213892&4#MSG52

Ma si manifesta a seguito ad un cortocircuito di uno o più moduli.


Se la stringa perde un pannello perché in corto intervengono i diodi di bypass ed è come se quella stringa fosse di soli 2 pannelli, a questo punto potrebbe, ma non ne sono convinto, esserci assorbimento, mi riservo di fare in settimana anche questa prova, mentre c'è produzione toglierò un pannello a una stringa collegandone solo 2, poi posto il video, se dovessero guastarsi 2 pannelli allora si che salterebbe il fusibile.

CITAZIONE (Sophia Muller, 30/07/2016 20:12:36 ) Discussione.php?213892&4#MSG52

cortocircuito di una o più celle nel modulo,
.


Intervengono i diodi di bypass

CITAZIONE (Sophia Muller, 30/07/2016 20:12:36 ) Discussione.php?213892&4#MSG52

guasto del doppio isolamento verso terra di un modulo o del cablaggio. Come detto prima, è un fenomeno che succede di rado. Però è meglio proteggersi.


Stiamo parlando di un sistema ad isola, senza riferimenti di terra, spero tu non abbia messo a terra il negativo batterie che è poi anche il negativo pannelli.



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 14kWh lifepo4.



Sophia Muller

Avatar
GigaWatt


Gruppo:Utente
Messaggi:961

Stato:



Inviato il: 30/07/2016 20:40:46

Assolutamente no. Mi riferisco ad una terra di protezione. Essere ancora più precisa mi riferisco al telaio dei moduli e ai componenti del cablaggio come ad esempio un dispersore di calore con le alette in metallo.



Modificato da Sophia Muller - 30/07/2016, 20:47:10


marcosnout

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3629

Stato:



Inviato il: 30/07/2016 20:47:56

CITAZIONE (Biomass, 30/07/2016 20:03:49 ) Discussione.php?213892&4#MSG51

metterai i fusibili di stringa?


Si, metterò i fusibili, non metterò i diodi...

Sto già preparando un paio di ordini per la "minuteria"...

A tal proposito ho una domanda...seguendo la via più breve prenderò la corrente da casa (quindi da gestore), per collegarla all'inverter, con un cavo bipolare, immediatamente dopo il contatore, prima delle protezioni domestiche, ne conviene che metterò un differenziale e un magnetotermico a protezione dell'internet stesso, poi con un secondo cavo tornerò nei pressi del contatore per l'allaccio all'impianto di casa. Tenendo conto che le distanze contatore->inverter e inverter->allaccio sono rispettivamente di una 50ina di metri, quali sezioni devono avere i cavi?



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)



eliafino

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:1352

Stato:



Inviato il: 30/07/2016 20:54:27

Per l'andata, verso l'inverter, ho usato un 3G6, mentre il ritorno 2 cavi 3G4, se non ricordo male, FROR... c'è da dire che quando metto in bypass l'inverter, resta sotto inverter solo prese ups e luci...



---------------
Impianto Fotovoltaico ibrido "eliafino" in Tempo Reale.
http://www.eliafino.it



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:13056

Stato:



Inviato il: 30/07/2016 20:55:27

Che potenza ha la tua fornitura.



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 14kWh lifepo4.



marcosnout

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3629

Stato:



Inviato il: 30/07/2016 20:58:32

CITAZIONE (Claudio, 30/07/2016 20:55:27 ) Discussione.php?213892&4#MSG57

Che potenza ha la tua fornitura.

Attualmente 6Kw, ma a breve prevedo un primo down-grade a 4,5 e successivamente un altro a 3Kw.



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)



eliafino

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:1352

Stato:



Inviato il: 30/07/2016 20:59:30

Monta un inverter da 6kW, come il mio, tranne che per il trasformatore toroidale... altra invidia



---------------
Impianto Fotovoltaico ibrido "eliafino" in Tempo Reale.
http://www.eliafino.it



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:13056

Stato:



Inviato il: 30/07/2016 21:06:16

@
marcosnout, se ti può essere utile guarda qui.

LINK



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 14kWh lifepo4.
