Geoantenna per Ricerca Effetti e Precursori Elettromagnetici Sismici , Analisi della teoria del prof QQCreafis
FinePagina

Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9366

Stato:



Inviato il: 21/07/2017 23:55:55

Allora, se mi dai l'elenco ...posso inserirle tutte...se invece vuoi qualcosa di generico occorre che sviluppi un interprete...poche ore di lavoro...e quindi in 2/3 giorni esce la versione!
Che famo?



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9366

Stato:



Inviato il: 04/08/2017 16:04:26

ma ma ma...ora che mi ricordo avevo fatto anche io un filtro del 6°
achi...ma all'epoca non fungeva...ma forse perchè il 103 autoscillava...forse forse non faccio nemmeno i compiti estivi



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 04/08/2017 19:33:06

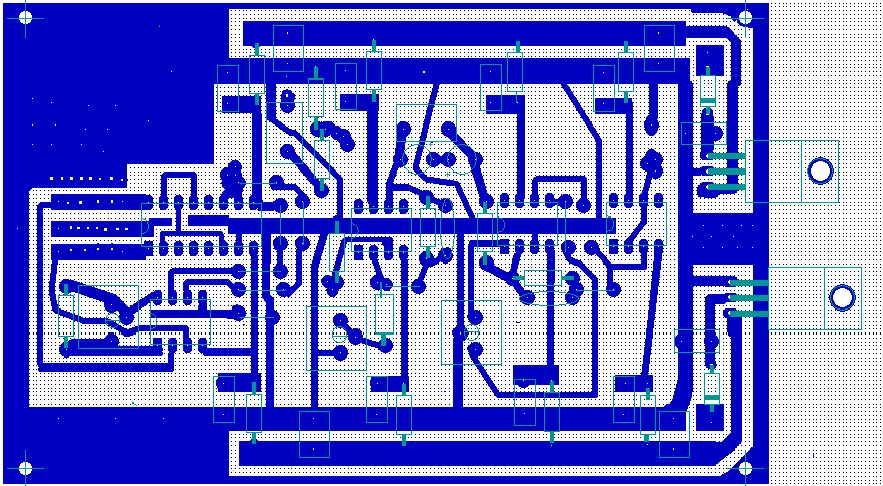

io non capisco come mai il 103 si permette di autooscillare comunque voglio riciclare questo schema si noti lo stadio di ingresso è doppio o 103 oppure 114 segue op27 con guadagno regolabile e poi occorre modificare il circuito per mettere il filtro e poi altri amplificatori.



Immagine Allegata: dd.png

ForumEA/R/dd.png



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 04/08/2017 22:20:53


CITAZIONE

o non capisco come mai il 103 si permette di autooscillare


il problema è quando si mantiene una bassa amplificazione che comporta un'elevata banda passante



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9366

Stato:



Inviato il: 29/08/2017 11:08:59

Iniziano i lavori di rimbellettamento e di visualizzazione dei dati della WF e anche degli spot dei segnali delle 3 geoantenne...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 06/09/2017 19:22:07

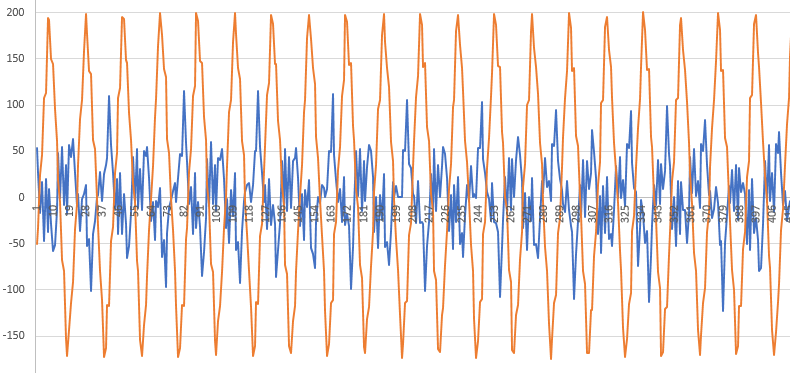

problemino antenna z


l'antenna z appare essere una derivata , cosa facile da ottenere se per un qalche motivo compare un rc passa alto


i due segnali al confronto



Immagine Allegata: problemiantennaZ.png

ForumEA/R/problemiantennaZ.png



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9366

Stato:



Inviato il: 06/09/2017 20:29:55

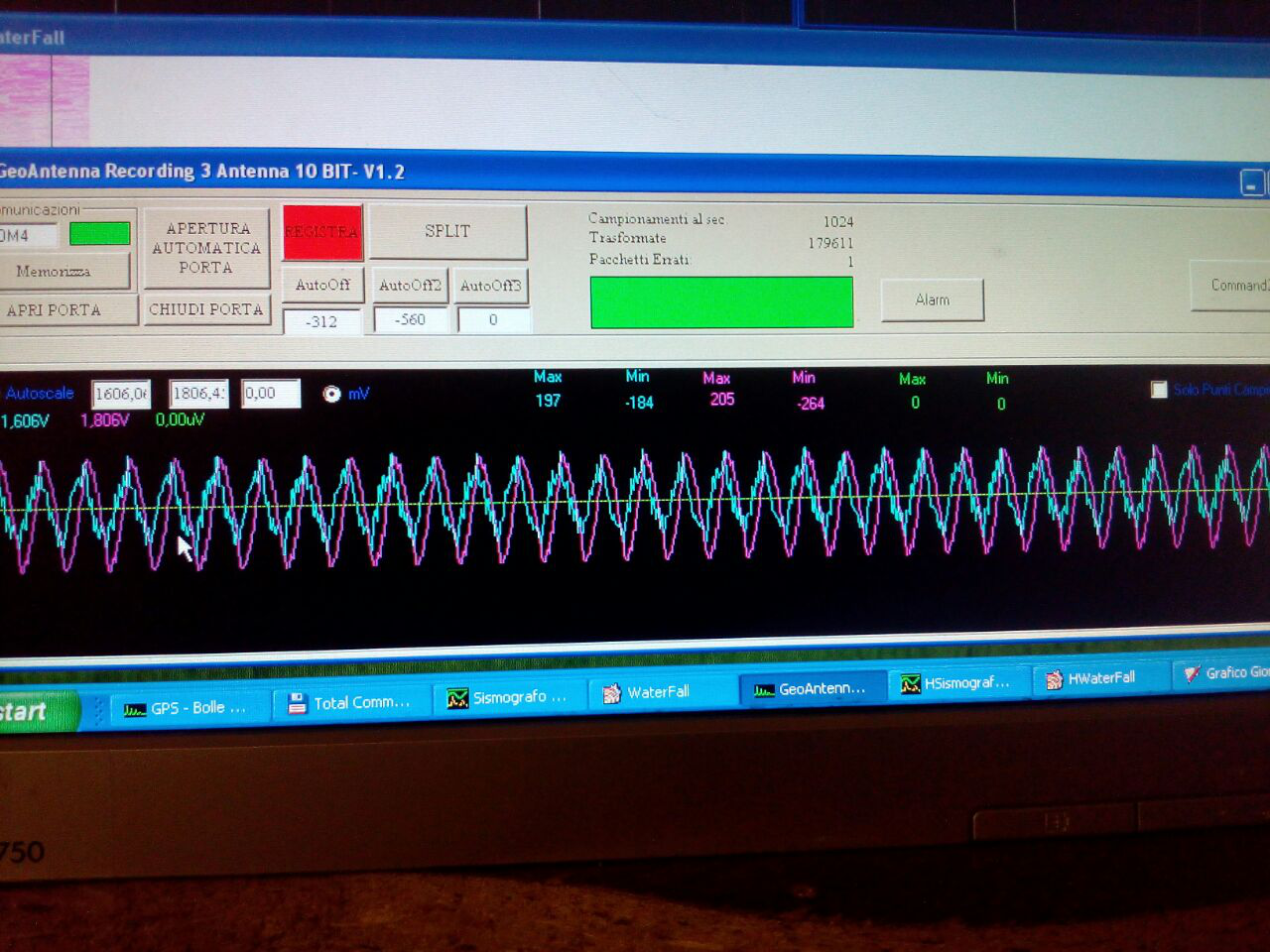

Questa cosa l'ho notata anche io ...ma accade che la 50hz a volte è in fase...a volte si sfasano fino a 180°...ad esempio ora ho fatto questa foto e sono quasi in fase...te ne volevo parlare...mi è sempre passato di mente...

http://www.energialternativa.info/public/newforum/ForumEA/R/FaseGeoantenne.png



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 06/09/2017 20:31:46

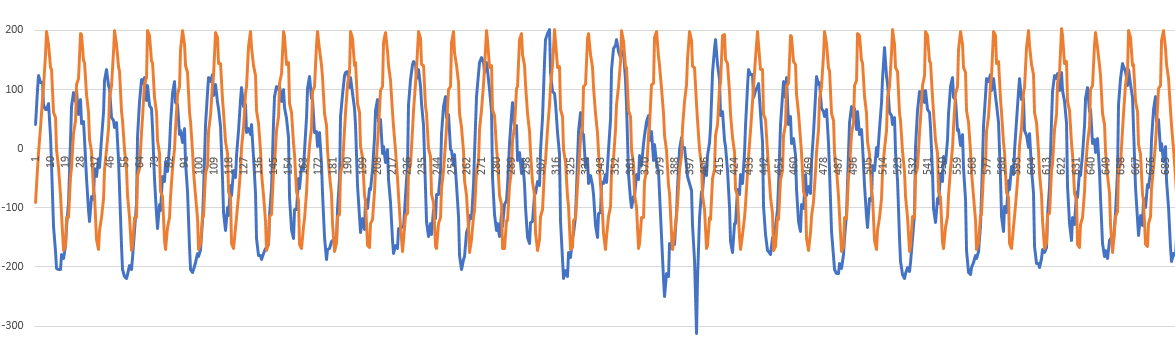

preso dal dubbio integro il segnale sul z (sottraendo la media mobile)



Immagine Allegata: problemiantennaZintegrale.png

ForumEA/R/problemiantennaZintegrale.png



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 06/09/2017 20:35:32

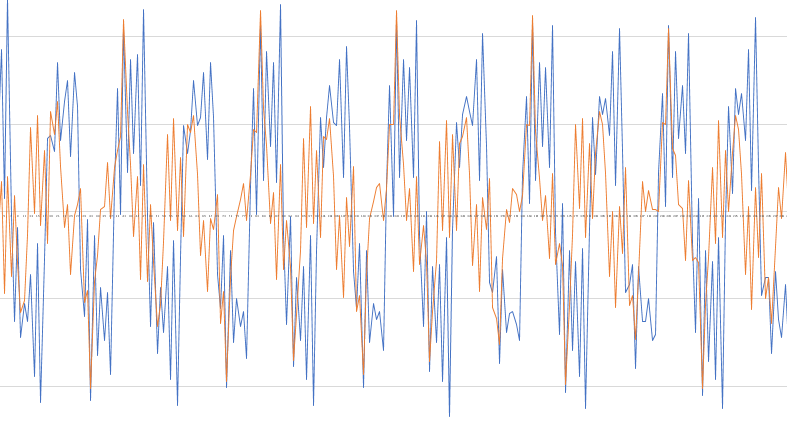

per controprova derivo l'asse y e mantengo uguale l'asse Z (N.b. i colori potrebbero essere discordi dal precedente e poi ho ingrandito il segnale piu debole)

ed i segnali sono molto simili



Immagine Allegata: problemiantennaZderivata.png

ForumEA/R/problemiantennaZderivata.png



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 06/09/2017 20:36:23

la conclusione che nell'asse z si è inserito un filtro passa alto causa suppongo problemi circuitali



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9366

Stato:



Inviato il: 06/09/2017 20:41:37

CITAZIONE (qqcreafis, 06/09/2017 20:36:23 ) Discussione.php?214035&106#MSG1608

la conclusione che nell'asse z si è inserito un filtro passa alto causa suppongo problemi circuitali

a dire il vero non ci ho mai pensato a cosa possa essere...ma sono mesi che è tutto sotto terra...la cosa che si nota è che la 50 hz si sfasa. Ma oltre la 50 hz hai visto anche qualche altro segnale che fa lo stesso?


Ho preso un pezzettino di file adesso:

http://www.energialternativa.info/public/newforum/ForumEA/R/G10Bit2017-9-6.txt



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 06/09/2017 20:46:14


CITAZIONE

ma accade che la 50hz a volte è in fase...a volte si sfasano fino a 180°


questo è giusto i campi ruotano per i fatti loro , a meno che non ci sia un rc instabile , allora i grafici ruotano per sfasamento del filtro in modo casuale


e poi non hanno la stessa induttanza

bisognerebbe trovare la stessa f di risonanza con opportuno condensatore

in questo modo ad occhio lo sfasamento dovuto alla frequenza dovrebbe esssere lo stesso (ebbe perchè lo devo controllare mmm... forse no singolarmente L e C sono differenti .. comunque se ne può tenere conto )

almeno per le frequenze bassissime tuto dovrebbe essere in fase...


controllare controllare controllare



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9366

Stato:



Inviato il: 06/09/2017 21:42:52

CITAZIONE (qqcreafis, 06/09/2017 20:46:14 ) Discussione.php?214035&106#MSG1610

a meno che non ci sia un rc instabile

tanto da sfasarlo di 180°? tra non molto apro il sarcofago che è chiuso da mesi e agganciare il nuovo cavo interrato...ma prima avremo il WF in tempo reale con l'immagine del segnale....ho quasi tutto pronto...il problema che dall'altra parte (sismografo) mi pressano...sono diventati tutti esigenti...gli si da il dito e ti si prendono tutto il braccio!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 06/09/2017 22:13:33

nono 180 dipende dall'amplificazione (+-) dal verso delle spire


rc sfasa di meno


ma sicuramente deriva o integra ed in questo caso deriva



Modificato da qqcreafis - 06/09/2017, 22:21:21


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 06/09/2017 22:19:53

l'integrazione dell'asse z da un segnale simile a quello dell'asse y (ho sottratto l'offset)

Scarica allegato

zetaG10Bit2017-9-6.xls ( Numero download: 121 )



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
