Geoantenna per Ricerca Effetti e Precursori Elettromagnetici Sismici , Analisi della teoria del prof QQCreafis
FinePagina

qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 01/11/2016 23:18:59

ho imparato a "nuotare" , mai "toccati" gli interrupts ma quando l'acqua arriva alla gola si impara a ......(vedi sopra)



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9087

Stato:



Inviato il: 02/11/2016 00:07:21

CITAZIONE (PinoTux, 01/11/2016 21:08:58 ) Discussione.php?214035&18#MSG274


Operando da casa i problemi possono sparire perché l'antenna è distante, ma devi comunque fare le tue prove per vedere se basta allontanarsi per eliminare completamente il problema.

questa prova , cioè l'allontanarmi con il pc non l'ho fatta, perchè l'arduino comunica con la seriale direttamente con il cavo USB che è corto corto...
Cmq l'arduino tu dove lo metteresti? In casa o nella scatola di derivazione? Cioè dalla scatola a casa ...faccio viaggiare i dati seriali o il segnale amplificato?

L'ideale sarebbe entro domani finire l'amplificatore spartano ... e registrare h24 tutto quello che succede...

non so perchè ...ma sto facendo questa cosa come se fosse una lotta contro il tempo...devo schiacciarmi un attimino a massa...non si tratta mica di una cosa così importante...vero?



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 02/11/2016 00:58:53

il numero di acquisizioni deve essee ben preciso nel tempo altrimenti sfugge l'interpretazione della trasformata di fourier

ora con 512 acquisizioni /s


si ha

canale 0 ; somma di tutti i valori

canale 1 Hz (c;s)
canale 2 Hz (c;s)
canale 3 Hz (c;s)
...
canale 255 Hz (c;s)
canale 256 Hz (c)


codice che scatta raggiunto il numero 31250 che è 1,9ms



CITAZIONE

/*
Example Timer1 Interrupt

*/
#define IngressoAnalogico A0
#define ledPin 13
unsigned int ValoreLetto;
int timer1_counter;
void setup()
{
pinMode(ledPin, OUTPUT);

Serial.begin(19200);

// initialize timer1
noInterrupts(); // disable all interrupts
TCCR1A = 0;
TCCR1B = 0;
TCNT1 = 0;

// Set timer1_counter to the correct value for our interrupt interval
//ti
//mer1_counter = 64911; // preload timer 65536-16MHz/256/100Hz
//timer1_counter = 64286; // preload timer 65536-16MHz/256/50Hz
// timer1_counter = 34286; // preload timer 65536-16MHz/256/2Hz

OCR1A = 31250; // compare match register
//timer1_counter = 1;
// TCNT1 = timer1_counter; // preload timer

// TCCR1B |= (1 << CS12); // 256 prescaler
TCCR1B |= (1 << WGM12); // CTC mode

TCCR1B |= (1 << CS10); // 1 prescaler
// TIMSK1 |= (1 << TOIE1); // enable timer overflow interrupt
TIMSK1 |= (1 << OCIE1A); // enable timer con comparazione
interrupts(); // enable all interrupts
}

//ISR(TIMER1_OVF_vect) // interrupt service routine
ISR(TIMER1_COMPA_vect) // timer compare interrupt service routine

{
// TCNT1 = timer1_counter; // preload timer






ValoreLetto= analogRead(IngressoAnalogico);
Serial.write((char*)&ValoreLetto,2);




//digitalWrite(ledPin, digitalRead(ledPin) ^ 1);
}

void loop()
{
// your program here...
}



ho fatto taglia e cuci con vari progarmmi ci sono commenti inutili


verificare se rimane costante su 512 conteggi/s



Modificato da qqcreafis - 07/11/2016, 18:16:51


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9087

Stato:



Inviato il: 02/11/2016 01:04:17

Bene benissimo...e lo sapevo dove stavi andando a parare...
domani provo se funzica...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 02/11/2016 01:06:02


CITAZIONE

non so perchè ...ma sto facendo questa cosa come se fosse una lotta contro il tempo...devo schiacciarmi un attimino a massa...non si tratta mica di una cosa così importante...vero?


stai tranquillo è solo una cosa interessante....


la via più semplice è quella di aplificare i due rami e mandarli con un cavo schermato con due interni in casa e poi mettere il differenziale in casa insomma una linea analogica come quella dei microfoni .



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



PinoTux

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3509

Stato:



Inviato il: 02/11/2016 01:51:17


CITAZIONE

Cmq l'arduino tu dove lo metteresti? In casa o nella scatola di derivazione? Cioè dalla scatola a casa ...faccio viaggiare i dati seriali o il segnale amplificato?

Io arriverei col cavo in casa amplificatore compreso, l'attenuazione di un cavo coax tipo rg58 o 59 o di bassa frequenza a quelle frequenze è nulla o quasi, ma se vuoi montarlo alla base dell'antenna nulla osta a fare questo, l'alimentazione puoi farla arrivare tramite il cavo, disaccoppiando il segnale dall'alimentazione, un po' come si fa con gli impianti di antenna TV, anche se le frequenze in gioco sono mooolto diverse. l'arduino sarebbe comunque meglio tenerlo lontano dall'antenna per i soliti motivi che, essendo un affare che lavora con le onde quadre ( ) potrebbe portare disturbi, o come portanti indefinite o rumore bianco, eccetera



---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
http://iv3gfn.altervista.org/
http://pptea.altervista.org/



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9087

Stato:



Inviato il: 02/11/2016 01:57:45

CITAZIONE (PinoTux, 02/11/2016 01:51:17 ) Discussione.php?214035&19#MSG280

Io arriverei col cavo in casa amplificatore compreso


sarebbe fantastico avere tutto a casa...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



PinoTux

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3509

Stato:



Inviato il: 02/11/2016 02:09:25

Il prof probabilmente non approva... ma nel caso tu usassi un cavo un cavo coassiale unipolare, il problema si risolve costruendo un trasformatore di tipo bilanciato/sbilanciato o per usare il termine anglofono balanced/unbalanced, abbreviato generalmente col termine ' ba-lun ' usando un rapporto di 4:1 riesci ad adattare l' impedenza dell'antenna, circa 200 ohm a quella del cavo da 50 ohm.
Se invece usi un cavo schermato con due fili, tipo quello usato per i microfoni, non serve fare nulla o quasi; puoi ottenere lo stesso effetto bilanciato con due cavi coassiali collegando fra di loro le calze alle due estremità e usi i due fili centrali in maniera da mantenere il bilanciamento.

Dato l'orario non so se mi sono capito...



---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
http://iv3gfn.altervista.org/
http://pptea.altervista.org/



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9087

Stato:



Inviato il: 02/11/2016 09:55:50

CITAZIONE (PinoTux, 02/11/2016 02:09:25 ) Discussione.php?214035&19#MSG282

non so se mi sono capito...

Perfettamente...


CITAZIONE
Il prof probabilmente non approva...

lasciamoci manovrare...a me lascia troppo spazio di movimento...

Pino, controlla cosa combino...stiamo entrando nella parte più delicata...ed è quella dove tu sei il nostro massimo esperto...

ciancio alle bande



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 02/11/2016 11:22:06

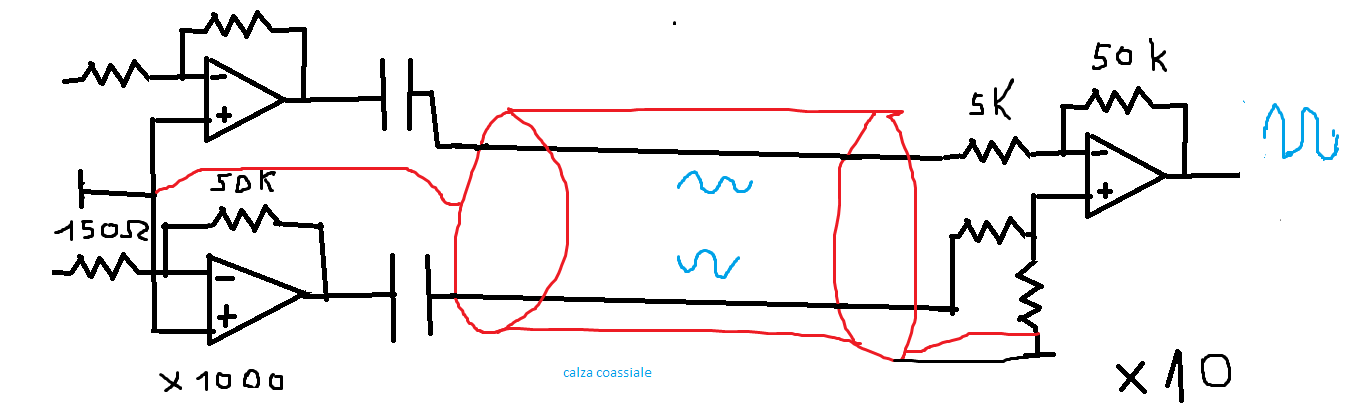

no il trasformatore mi taglia intorno a qualche Hz

si fa così



Immagine Allegata: amplifcavo.png

ForumEA/N/amplifcavo.png



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 02/11/2016 11:38:59

mille è il valore minimo ad es il 114 fa anche 10000


e a questo punto entrano in gioco i 50 hz



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 02/11/2016 11:49:24

i condensatori sono opzionali
e poi

stamattina ho cercato di comperare un 10 micro poliestere, volevano 1/2 litro di sangue



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9087

Stato:



Inviato il: 02/11/2016 12:04:49

Bene, riassumendo ( sempre in attesa che arrivino gli integrati INA ) :
1.Dentro la scatola ci si mette il pre-amplificatore (due operazionali a SX del disegno del prof)
2.Dentro la scatola ci sono le due batterie di alimentazione ( due batterie da 12V )
3.Dalla scatola parte un cavo coassiale (che porta SegnaleDX, SegnaleSX, Terra, Massa, +12,-12) che arriva fino dentro casa.
4.Dentro casa c'è l'amplificatore ( operazionale a DX del disegno del prof) che porta il segnale all'arduino
5. L'arduino è collegato alla porta USB del PC
6. Nel PC c'è il SW che fa analisi e gira i dati sul WEB

Tutti d'accordo?


CITAZIONE

no il trasformatore mi taglia intorno a qualche Hz

Qualche giro di cavo intorno alle spire dell'antenna?



Modificato da Bolle - 02/11/2016, 12:08:56


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 02/11/2016 14:04:41


CITAZIONE

Qualche giro di cavo intorno alle spire dell'antenna?
?



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 02/11/2016 14:06:13

non ci mettere i condensatori (nel mio disegno )tagliano troppo riduci l'amplificazione del differenziale io ci avevo messo 10 ma forse è troppo per via degli offset bisogna vedere il max dai datasheet e moltiplicare X2 e X 10


vado a controllare



Modificato da qqcreafis - 02/11/2016, 14:09:15


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
