PinoTux
| Inviato il: 16/10/2016 18:02:30
|
CITAZIONE
il cicuito deve avere una R bassa per potersi adattare all'ina103 (200ohm) nel caso
Nel caso si possono usare dei trasformatori di impedenza, da bilanciato a sbilanciato e viceserva, baloon di corrente o tensione, a seconda dei casi.
si possono trovare varie soluzioni, sempre che non mi sfugga qualcosa...
---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
http://iv3gfn.altervista.org/
http://pptea.altervista.org/
|
|
| | | | | |
Bolle
| Inviato il: 16/10/2016 19:31:18
|
CITAZIONE (qqcreafis, 16/10/2016 17:58:14 )
ho visto il link
Hai letto il segnale mucca e la sua possibile spiegazione?LINK
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
qqcreafis
| Inviato il: 16/10/2016 19:53:13
|
CITAZIONE

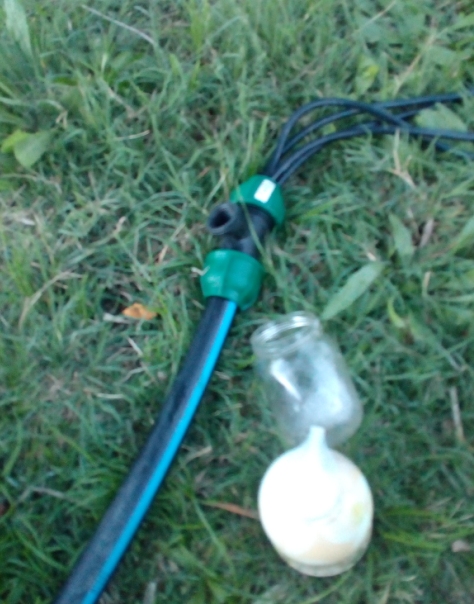

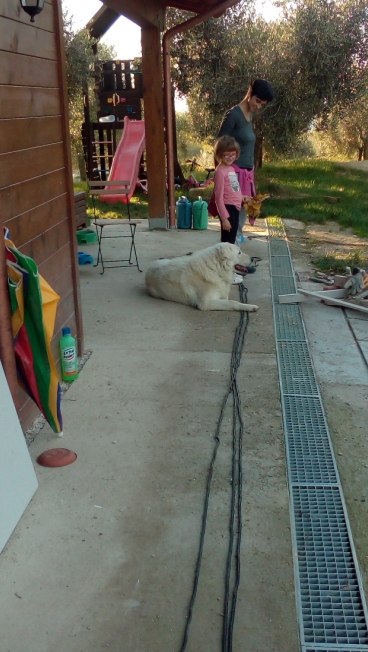

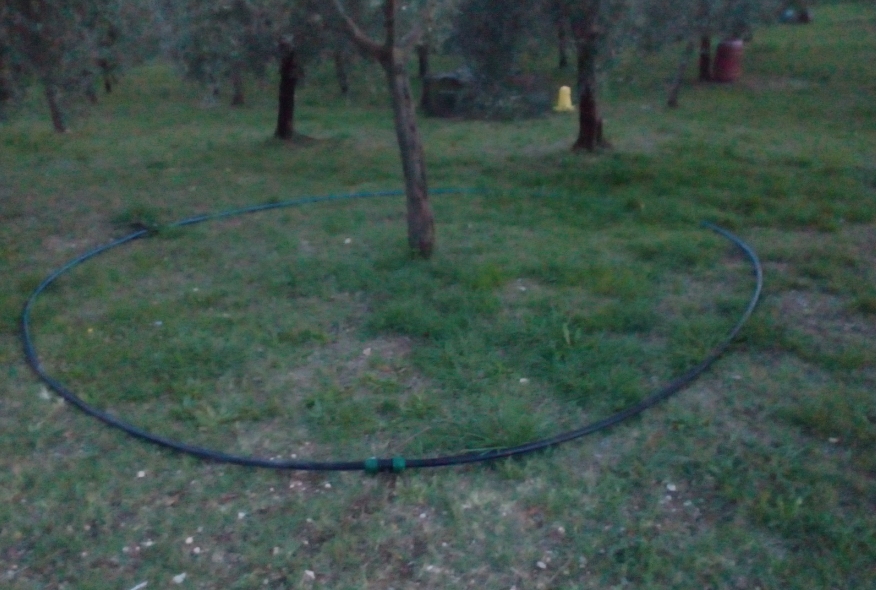

2. inserire 4 cavi multipolari dentro il tubo che messi tutti in serie ci danno 100 spire da 1.3*25*4=130 Ohm ...una quindicina di metri dovrebbero entrare senza grossi problemi nel tubo in politilene...spero!

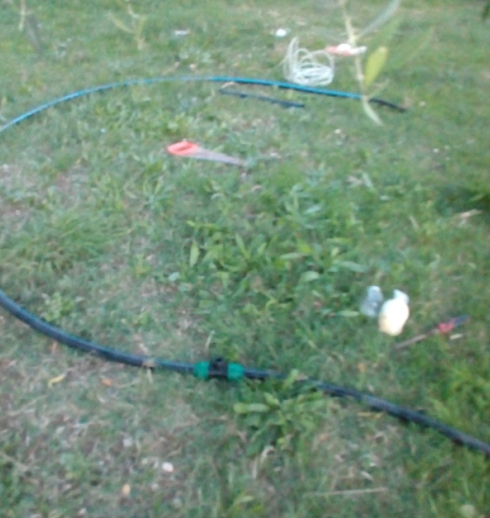

va fatto perfettamente simmetrico 50m da una parte e 50 dall'altra con presa centrale si parte dal centrale con la calza principale e poi tutti gli in serie (i due pezzi si connettono come se fossse uno solo)
l'altro ramo perfettamente simmettrico
comunque la microfonicità ci serve per individuare eventuali segnali proveneienti dall'ipocentro basta osservare i dati precedenti ad un tempo pari alla distanza dall'ipocentro /velocita onde (p ed s)
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
Bolle
| Inviato il: 16/10/2016 19:55:13
|
CITAZIONE (PinoTux, 16/10/2016 18:02:30 )
si possono trovare varie soluzioni
non sapendo l'ordine di grandezza dell'amplificazione brancolicchio...per me fino a che non vedo che cosa esce fuori sarà dura fare un circuito...mi affido a voi due...anche se sono un elettricista
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
qqcreafis
| Inviato il: 16/10/2016 19:55:21
|
la famiglia di mia moglie deve avere ancora del bosco su in montagna (appennino)
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
Bolle
| Inviato il: 16/10/2016 20:02:26
|
CITAZIONE (qqcreafis, 16/10/2016 19:53:13 )
va fatto perfettamente simmetrico 50m da una parte e 50 dall'altra con presa centrale si parte dal centrale con la calza principale e poi tutti gli in serie (i due pezzi si connettono come se fossse uno solo)
l'altro ramo perfettamente simmettrico
Chiaro chiaro...
CITAZIONE (qqcreafis, 16/10/2016 19:53:13 )
comunque la microfonicità ci serve per individuare eventuali segnali proveneienti dall'ipocentro basta osservare i dati precedenti ad un tempo pari alla distanza dall'ipocentro /velocita onde (p ed s)
Azz...questo per ora non previsto ...cmq su questo ho molte domande...cioè che percorso fanno le onde? Ad esempio l'antenna è a 50km dall'epicentro che avviene a 10km di profondità ...come (cacchio) faccio a prevedere la profondità?
Mi serve un disegninen...
Cmq se arriviamo a preoccuparci di questo aspetto...avremo già fatto i salti di gioia...non diciamo gatto!
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 16/10/2016 20:07:08
|
CITAZIONE (qqcreafis, 16/10/2016 19:55:21 )
la famiglia di mia moglie deve avere ancora del bosco su in montagna (appennino)
Ops...ma...ma...abbiamo entrambi le mogli che sono delle proprietarie terriere?
Dai dai ...se funzica avere un altro impianto e triangolando (almeno io) riesco a capire l'epicentro!
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 16/10/2016 20:14:42
|

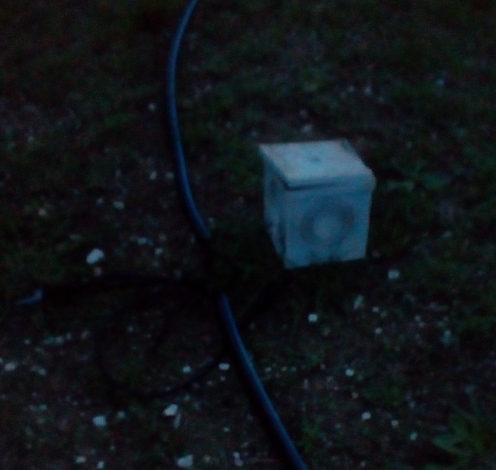

Evvai...ho trovato anche il pozzetto ...
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
qqcreafis
| Inviato il: 16/10/2016 21:40:09
|
be è un analisi che si fa all'inizio per vedere se c'è correlazione
ingv ci dice dove è e noi sapendo la distanza andiamo a vedere se c'è qualcosa di strano nello spetro mezzo minuto prima o più
bisogna controllare la velocità delle onde sismiche
le onde S (trasversali) 3km/s
quindi se l'ipocentro dista 60km le onde distruttive arrivano dopo 20s e quindi l'ipotetico segnale EM inizia 20S prima
Modificato da qqcreafis - 16/10/2016, 21:52:45
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
qqcreafis
| Inviato il: 17/10/2016 00:01:32
|

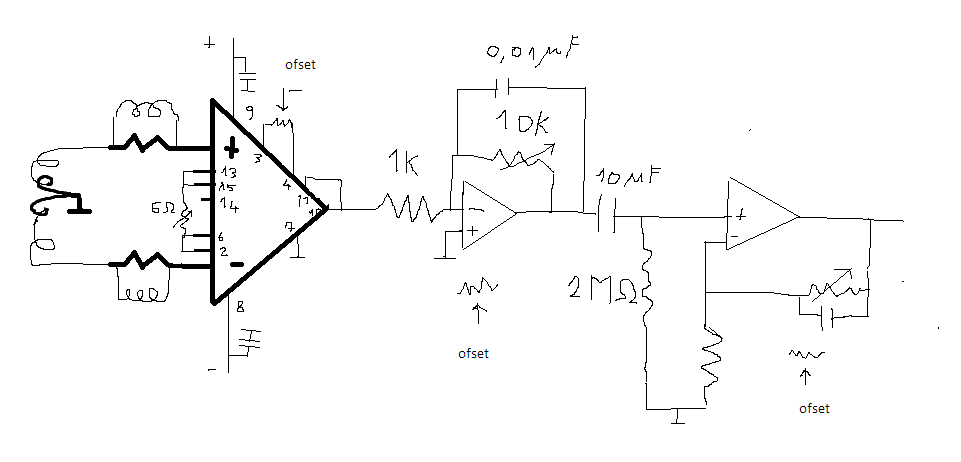

http://www.ti.com/lit/ds/symlink/ina103.pdf
per componenti ina103 LINK
punto critico il vagare degli zero e il valore di C 10MicroF e R 2Mohm al fine di fare un rc =20s per avere un limite inferiore di 0,05Hz
tutti i condensatori poliestere o migliori
L'amplificazione è 100000 potrebbe essere poco si può portare a 400000 comunque si può aggiungere uno stadio in fase con l'ultimo
Immagine Allegata: ipotesigeoamp.png
Modificato da qqcreafis - 17/10/2016, 00:11:21
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
qqcreafis
| Inviato il: 17/10/2016 00:14:10
|
nel caso di elevata amplificazione è bene che anche l'operazionale di mezzo sia di ottima qualità
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
Bolle
| Inviato il: 17/10/2016 02:54:15
|
mi piace anche l'ina114:LINK
sia l'ina103 che il 114 costano 10 euri per uno e visto che il venditore è lo stesso si pagano sono 7 euri di spedizione ...30 euri...se po fa!
Ina114
Ina103
Ho una domanda amletica...perchè l'antenna posizionata orizzontalmente e non in verticale?
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 17/10/2016 13:02:41
|

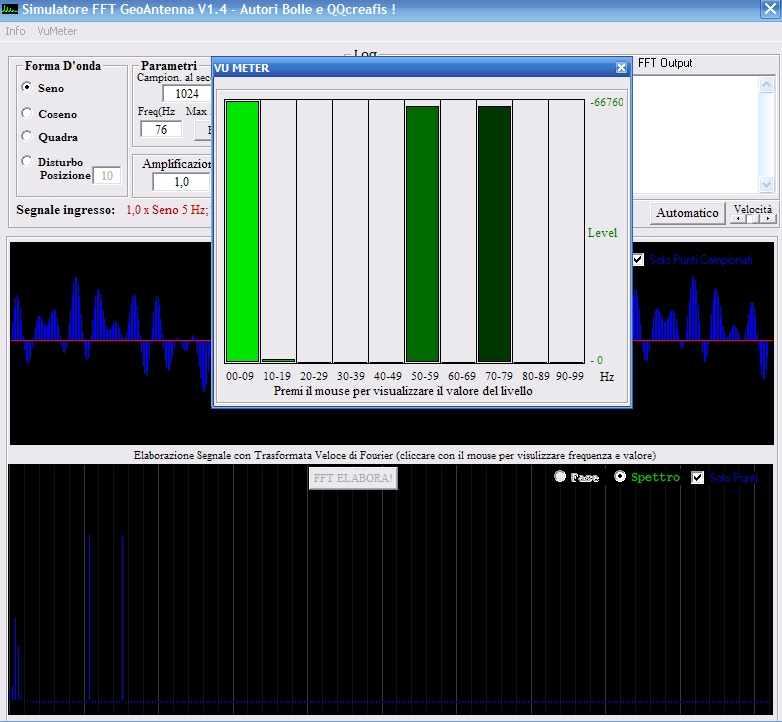

E' nata la V1.4 del Simulatore GeoAntenna:
Un video per vedere la generazione del segnale automatica elaborata in tempo reale...si può modificare anche la velocità dalla slider...
...inoltre c'è la possibilità vi vedere le barre e non più i punti...etc etc
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
qqcreafis
| Inviato il: 17/10/2016 13:46:58
|
vantaggi svantaggi
ina 103 bassa impedenza ingresso e bassissimo rumore 1nV/raq(Hz)
l'impedenza è quella dell'antenna
ina 104 alta impedenza ingresso e basso rumore 13nV/raq(Hz)!!!!!!
l'impedenza non è quella dell'antenna
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
|
| | |
|
