Diy powerwall
FinePagina

fabianix

Avatar
Watt


Gruppo:Utente
Messaggi:67

Stato:



Inviato il: 08/04/2019 09:48:57

ciao emuland, anch'io sto pensando di autocostruire un bms con arduino, ma non subito..poi eventualmente ci confrontiamo

al momento sto testando le celle che ho recuperato, sembrano buone, ma sto già pensando al momento dell'assemblaggio del pacco batteria

che fusibili hai preso? io vorrei prima testare le linguette di nickel per vedere a quanto fondono ma sto pensando al piano B, cioè saldare il filo fusibile ma non riesco a trovarlo da 2-3 ampere



---------------
Impianto isola con inverter PIP MPPT 3000W 24V, due pannelli 60 celle 226W in serie, 2 Batterie Shoto 135Ah in serie



emuland
GigaWatt


Gruppo:Utente
Messaggi:2840

Stato:



Inviato il: 08/04/2019 13:38:07

i fusibili li ho presi in cina, 800 fusibili con pochi spicci.

non vale la pena secondo me ne il fuse wire (a meno di sapere già quando fonde, ma col rischio che i pezzi rotti mettano in corto qualche cella)


io ho bruciato dei fusibili e sono "saltati" per tempo.

ho preso fusibili da 3/3.15 ampere per fare delle prove e saltano per tempo. (fast blow fuse)



---------------
Wolfo: "Ragioniere e MezzaLaurea IT"
(letta in tono dispregiativo)
Wolfo:" Forse ti sei Laureato in Ingegneria Binaria presso il Politecnico di Paperopoli xx/110, proprio perchè non conosci l'importanza dei ruoli"(in possesso però di altra mezza laurea in Ing-Sic)
Boubbles: Quello la cui laurea "sostiene il muro" + "lockdown cognitivo"
Baubaumiciomicio:"Ti ho messo in grassetto le falsità dette".
c'è gente che dichiara che il vaccino l'ha ricevuto per via (nasale/rettale). (..rivelatasi vera..)
!!vax per scelta
htttp://www.WeSellCells.eu/18650/



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:379

Stato:



Inviato il: 04/06/2019 14:31:27

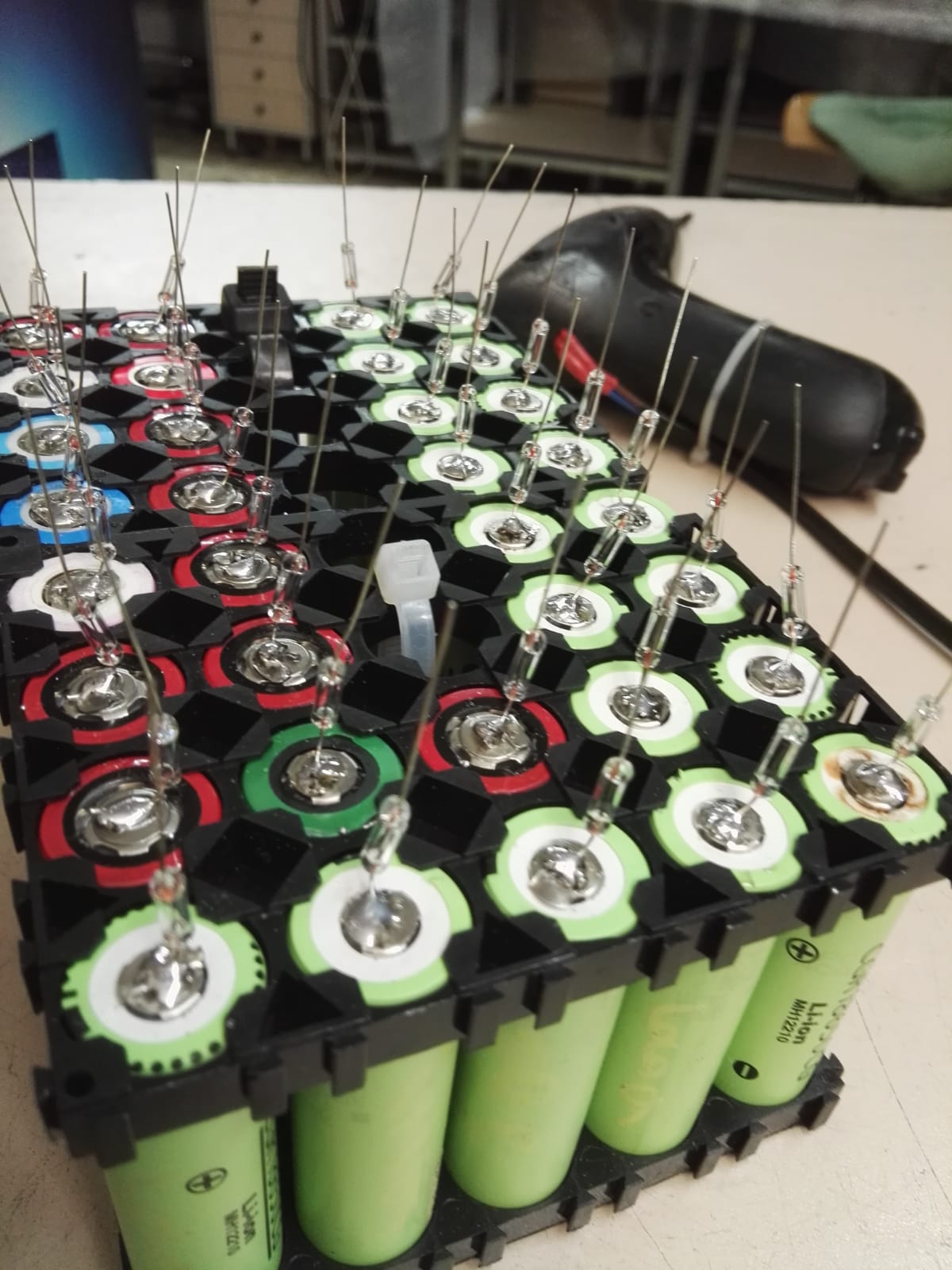

Seguito anche io il tuo consiglio e preso i fusibili in Cina ancora indeciso
sulla Bus Bar ma per il resto ci siamo quasi



Immagine Allegata: 18650SavioFusibiliPositivo.jfif

ForumEA/U/18650SavioFusibiliPositivo.jfif



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
Banco Batterie 8 Elementi 4S 2P GENESIS 12TD100F4
Con Bilanciatori/equalizzatori HA02 e HA12 BT
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 1.8A 72P 15S
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Connessi in paralelo al banco Piombo AGM
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog



emuland
GigaWatt


Gruppo:Utente
Messaggi:2840

Stato:



Inviato il: 04/06/2019 22:06:32

puoi usarlo pure sul negativo, come già detto di "persona"

per stringere il pacco puoi farnpassare le fascette tra le celle(perdi un po' di ricircolo ma non sprechi spazio per la fattura espansione(oppure anche viti e dadi, coprendo gli estremi)



---------------
Wolfo: "Ragioniere e MezzaLaurea IT"
(letta in tono dispregiativo)
Wolfo:" Forse ti sei Laureato in Ingegneria Binaria presso il Politecnico di Paperopoli xx/110, proprio perchè non conosci l'importanza dei ruoli"(in possesso però di altra mezza laurea in Ing-Sic)
Boubbles: Quello la cui laurea "sostiene il muro" + "lockdown cognitivo"
Baubaumiciomicio:"Ti ho messo in grassetto le falsità dette".
c'è gente che dichiara che il vaccino l'ha ricevuto per via (nasale/rettale). (..rivelatasi vera..)
!!vax per scelta
htttp://www.WeSellCells.eu/18650/



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:379

Stato:



Inviato il: 05/06/2019 08:31:29

CITAZIONE (emuland, 04/06/2019 22:06:32) Discussione.php?214809&15#MSG214

puoi usarlo pure sul negativo

Si effettivamente saldare direttamente sul negativo il filo da 2,5mm
come da foto sotto con il saldatore non è stata la migliore soluzione
Sicuramente stresso meno la cella saldando solo un reoforo sulla pila anche dal lato negativo
e poi saldato BUS BAR laterali

CITAZIONE (emuland, 04/06/2019 22:06:32) Discussione.php?214809&15#MSG214

per stringere il pacco puoi farnpassare le fascette tra le celle(perdi un po' di ricircolo ma non sprechi spazio per la fattura espansione(oppure anche viti e dadi, coprendo gli estremi)
Per fare questo ovviamente devo forare
le gabiette in plastica
Su quel pacco le ho messe cosi perche gia so che nasce e muore con quegli spezi vuoti

Ora mi manca capire solo cosa usare per le bus bar laterali
P.S ci sto perdendo tempo e sto provando varie soluzioni perche so che questo lavoro
lo dovro fare per 14 pacchi e sicuramente per i futuri paralleli per 300Ah almeno un 42 pacchi
sono circa 2520 celle quindi devo trovare la soluzioni migliore e piu veloce e con costi contenuti

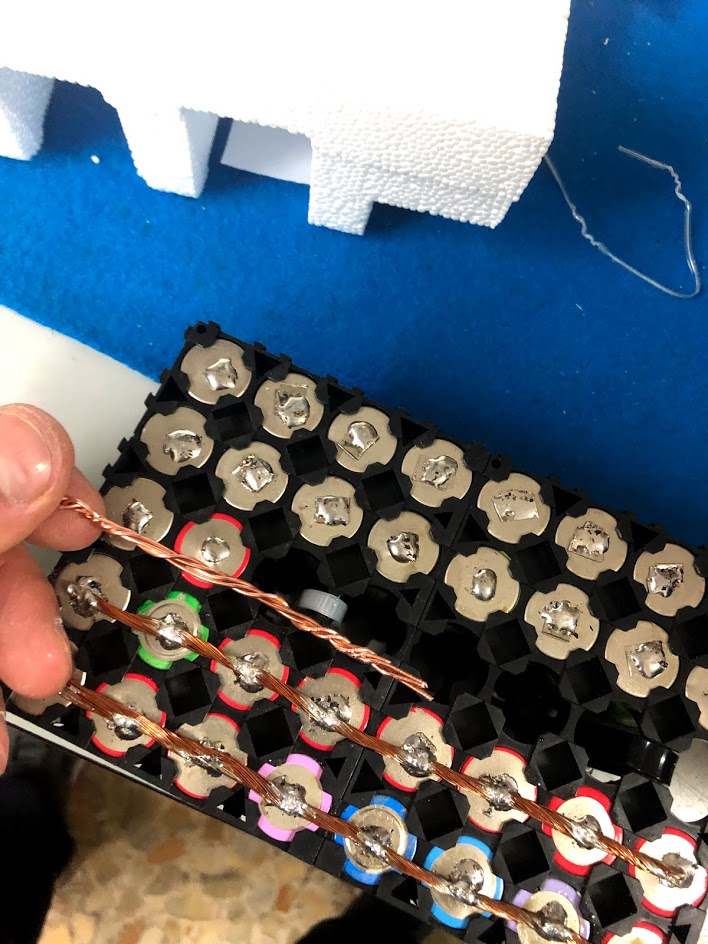

Ieri ho fatto prove con un tondino da 6mm pieno ma scartavetrarlo
pulirlo e stagnarlo non è stato semplice.

Ed ho paura che per la sua dissipazione ora che vado a saldarli su i reofori tocca scaldarlo troppo
e mi si fonde sulle gabiette in plastica.

Forse sto esagerando come spessore forse dato che le bus bar per batteria sono circa 4 per lato
va bene anche un filo da 1,5 o 2,5mm

Va bene come letto in alcuni forum e gruppi fb usando il filo classico multifilare che si trova in Italia

Una volta spellato va stretto un altro po con il trapano per dargli magigore rigidita.

Grazie



Immagine Allegata: ProvaConFiloAntenna.jpg

ForumEA/U/ProvaConFiloAntenna.jpg


Scarica allegato




---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
Banco Batterie 8 Elementi 4S 2P GENESIS 12TD100F4
Con Bilanciatori/equalizzatori HA02 e HA12 BT
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 1.8A 72P 15S
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Connessi in paralelo al banco Piombo AGM
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9952

Stato:



Inviato il: 06/06/2019 22:03:52

alla fine dell'opera quanti kWh pensi di poter raggiungere?



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



emuland
GigaWatt


Gruppo:Utente
Messaggi:2840

Stato:



Inviato il: 07/06/2019 06:39:45

lui penso punti a 10/16 non ricordo bene. io a seconda del tempo partirò con 6 e poi se tutto funziona vorrei arrivare a 20kwh



---------------
Wolfo: "Ragioniere e MezzaLaurea IT"
(letta in tono dispregiativo)
Wolfo:" Forse ti sei Laureato in Ingegneria Binaria presso il Politecnico di Paperopoli xx/110, proprio perchè non conosci l'importanza dei ruoli"(in possesso però di altra mezza laurea in Ing-Sic)
Boubbles: Quello la cui laurea "sostiene il muro" + "lockdown cognitivo"
Baubaumiciomicio:"Ti ho messo in grassetto le falsità dette".
c'è gente che dichiara che il vaccino l'ha ricevuto per via (nasale/rettale). (..rivelatasi vera..)
!!vax per scelta
htttp://www.WeSellCells.eu/18650/



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9952

Stato:



Inviato il: 07/06/2019 09:21:01

mi sembra un bel pò, sono due giorni di alimentazione.

Il pacco da 20kW che dimensioni dovrebbe raggiungere circa



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



emuland
GigaWatt


Gruppo:Utente
Messaggi:2840

Stato:



Inviato il: 07/06/2019 22:26:49

dipende dalla qualità delle batterie e dalla tipologia.

nel mio caso due scaffali da 80x40 x180 cm a cinque ripiani.

ogni ripiano in modulo da 640 celle a 24v (8s80p) (media 1Ah per cellla) lifepo4 (3.2v)
con le ioni di litio più diffuse tra metà e un terzo della dimensione, considerando che hanno valori fino a 3,5ah l una e 3.7v nominali



---------------
Wolfo: "Ragioniere e MezzaLaurea IT"
(letta in tono dispregiativo)
Wolfo:" Forse ti sei Laureato in Ingegneria Binaria presso il Politecnico di Paperopoli xx/110, proprio perchè non conosci l'importanza dei ruoli"(in possesso però di altra mezza laurea in Ing-Sic)
Boubbles: Quello la cui laurea "sostiene il muro" + "lockdown cognitivo"
Baubaumiciomicio:"Ti ho messo in grassetto le falsità dette".
c'è gente che dichiara che il vaccino l'ha ricevuto per via (nasale/rettale). (..rivelatasi vera..)
!!vax per scelta
htttp://www.WeSellCells.eu/18650/



emuland
GigaWatt


Gruppo:Utente
Messaggi:2840

Stato:



Inviato il: 07/06/2019 22:29:02


mAh 	pcs	ah	wh
3000	15	45	144
4000	40	160	512
5000	151	755	2416
6000	149	894	2860.8
7000	40	280	896

Avg mAh |Tot. Pcs |Tot. Ah	|Tot. Watt/H
5.403	|395	  | 2134	|6828.8
Avg Cells
1.081



questo é il mio primo tris di pacchi non ho badato molto alla qualità e ho messo dentro tutto (tra i 700 e i 1500 mah)



---------------
Wolfo: "Ragioniere e MezzaLaurea IT"
(letta in tono dispregiativo)
Wolfo:" Forse ti sei Laureato in Ingegneria Binaria presso il Politecnico di Paperopoli xx/110, proprio perchè non conosci l'importanza dei ruoli"(in possesso però di altra mezza laurea in Ing-Sic)
Boubbles: Quello la cui laurea "sostiene il muro" + "lockdown cognitivo"
Baubaumiciomicio:"Ti ho messo in grassetto le falsità dette".
c'è gente che dichiara che il vaccino l'ha ricevuto per via (nasale/rettale). (..rivelatasi vera..)
!!vax per scelta
htttp://www.WeSellCells.eu/18650/



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9952

Stato:



Inviato il: 08/06/2019 21:19:53

come hai fatto a procurarti le batterie



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



emuland
GigaWatt


Gruppo:Utente
Messaggi:2840

Stato:



Inviato il: 09/06/2019 07:27:11

con dei ganci(pagati)... apro pacchi usati non più ok per il loro uso primario, testo vendo e ricompro.

alcuni utenti hanno preso le celle testate da me e son contenti

questo è il mio approccio. (idea non mia al 100%, ma io ho modificato alcune parti per rendere più facile l'ampliamento (volendo si possono comunque parallelare anche tra un modulo e l'altro per avere un unico BMS centrale. L'idea iniziale era un BMS economico e facile da usare, già in commercio.

Appena parto farò delle prove con quanto ho già acquistato, sperando però nel frattempo di riuscire a finire il mio, che reputo "piu performante e configurabile"
LINK



Modificato da emuland - 09/06/2019, 07:51:28


---------------
Wolfo: "Ragioniere e MezzaLaurea IT"
(letta in tono dispregiativo)
Wolfo:" Forse ti sei Laureato in Ingegneria Binaria presso il Politecnico di Paperopoli xx/110, proprio perchè non conosci l'importanza dei ruoli"(in possesso però di altra mezza laurea in Ing-Sic)
Boubbles: Quello la cui laurea "sostiene il muro" + "lockdown cognitivo"
Baubaumiciomicio:"Ti ho messo in grassetto le falsità dette".
c'è gente che dichiara che il vaccino l'ha ricevuto per via (nasale/rettale). (..rivelatasi vera..)
!!vax per scelta
htttp://www.WeSellCells.eu/18650/



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9952

Stato:



Inviato il: 09/06/2019 20:50:17

ma i pacchi usati dove te li trovi?



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



emuland
GigaWatt


Gruppo:Utente
Messaggi:2840

Stato:



Inviato il: 09/06/2019 22:57:14

da rivenditori



---------------
Wolfo: "Ragioniere e MezzaLaurea IT"
(letta in tono dispregiativo)
Wolfo:" Forse ti sei Laureato in Ingegneria Binaria presso il Politecnico di Paperopoli xx/110, proprio perchè non conosci l'importanza dei ruoli"(in possesso però di altra mezza laurea in Ing-Sic)
Boubbles: Quello la cui laurea "sostiene il muro" + "lockdown cognitivo"
Baubaumiciomicio:"Ti ho messo in grassetto le falsità dette".
c'è gente che dichiara che il vaccino l'ha ricevuto per via (nasale/rettale). (..rivelatasi vera..)
!!vax per scelta
htttp://www.WeSellCells.eu/18650/



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:379

Stato:



Inviato il: 10/06/2019 09:56:39

CITAZIONE (emuland, 09/06/2019 07:27:11 ) Discussione.php?214809&15#MSG222


alcuni utenti hanno preso le celle testate da me e son contenti

Io sono tra quegli e posso confermare la serietà della persona

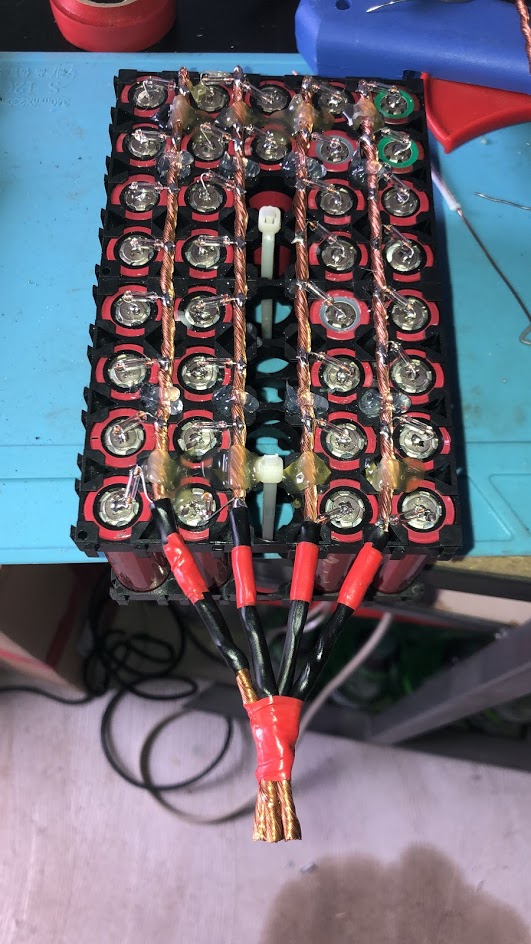

Intanto molto lentamente continuo anche io nella realizzazione del mio muro di batterie.

Come consigliato ho raddoppiato il numero di bus bars da 2 a 4
e sul negativo non ho saldato direttamente la bus bars sul elemento
ma tramite filo cosi sono riuscito ad unsare un saldatore da 60W ansiche uno da 300W per stressare meno termicamente la batteria.

Anche se non sono sicuro che sara la scelta definitiva
o provero altri metodi come consigliato

Dimenticavo la mia config è pacchi 60P1S

Per poi essere collegati in 14S60P quindi scarsi 5Kw a pacco

Vorrei fare tre paralleli di questi per arrivare a 15Kw

Che è una capacita che dovrebbe garantirmi il consumo nelle ore di non produzione
e un po di polmone in qualche mezza giornata nuovolosa.



Immagine Allegata: 18650Savio4BusaBars.jpg

ForumEA/U/18650Savio4BusaBars.jpg


Scarica allegato




Modificato da saviothecnic - 11/06/2019, 07:36:41


---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
Banco Batterie 8 Elementi 4S 2P GENESIS 12TD100F4
Con Bilanciatori/equalizzatori HA02 e HA12 BT
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 1.8A 72P 15S
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Connessi in paralelo al banco Piombo AGM
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog


 InizioPagina


Pagine: (28)  < ...  5   6   7   8   9   10   11   12   13   14   [15]   16   17   18   19   20   21   22   23   24   25  ...>    (Ultimo Msg)

Versione Mobile!

Home page       TOP100-SOLAR      Home page forum
