Diy powerwall
FinePagina

saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:484

Stato:



Inviato il: 20/11/2020 13:41:08

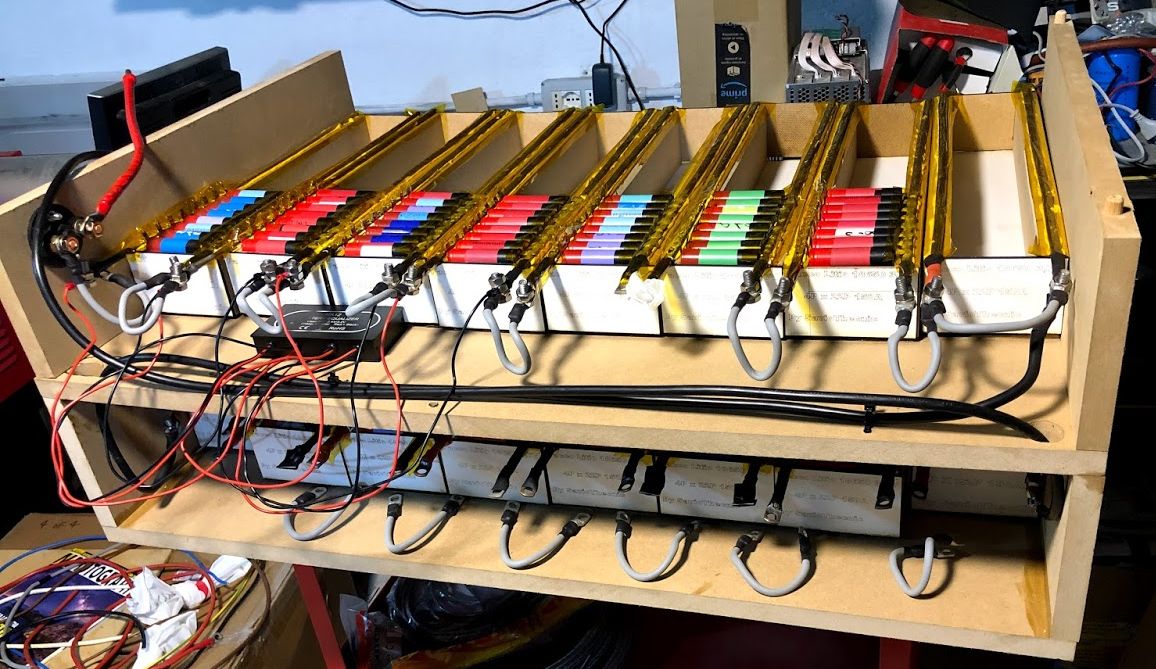

Intanto vado avanti appena mi procuro il carico noto
ed alim testero i fusibili

http://www.energialternativa.info/public/newforum/ForumEA/U/Muro18650SavioNovembre2020.jpg



Il banco è predisposto per un 16S per ora un cassettino e fisicamente inserito ma a 0 batterie e ponticellato
Dato che per il parallelo con Piombo partiro con 15S
Connesso un Bilanciatore HA12 e lo stacca batterie
e tutti i ponticelli di serie realizzati
Manca il cablaggio per i due Bilanciatore 8S ed eventuale BMS
che usero solo per avere un feedback sulla tensione delle singole celle.
E del rele con sistema di sgancio per sovra o sotto tensione
componenti in arrivo

Un SonOff modello TH attivera ventole se la temperatura ed uminida
intera del box batteria supera una certa soglia.

Come connetotre di uscita pensavo a questo che ne pensate ?
LINK
https://www.amazon.it/dp/B07HKPD3SX/ref=twister_B07HKYGWYH?_encoding=UTF8&psc=1



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
Banco Batterie 8 Elementi 4S 2P GENESIS 12TD100F4
Con Bilanciatori/equalizzatori HA02 e HA12 BT
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 1.8A 72P 15S
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Connessi in paralelo al banco Piombo AGM
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog



DarkSide
Watt


Gruppo:Utente
Messaggi:52

Stato:



Inviato il: 20/11/2020 15:39:32

Il connettore e' un modello Anderson, penso vada bene, io li utilizzo per pacchi batterie da 60Ah e vanno benissimo, ovvio prima di sganciarli bisogna togliere il carico.



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:484

Stato:



Inviato il: 20/11/2020 16:00:41

CITAZIONE (DarkSide, 20/11/2020 15:39:32 ) Discussione.php?214809&23#MSG333

ovvio prima di sganciarli bisogna togliere il carico.
Infatti se noti prima del connettore
che ovviamente ancora devo ordinare vi è uno stacabatteria
Che sconnette il positivo in modo da connettere e sconnettere
il connettore batteria a carico aperto



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
Banco Batterie 8 Elementi 4S 2P GENESIS 12TD100F4
Con Bilanciatori/equalizzatori HA02 e HA12 BT
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 1.8A 72P 15S
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Connessi in paralelo al banco Piombo AGM
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:484

Stato:



Inviato il: 01/12/2020 12:52:54

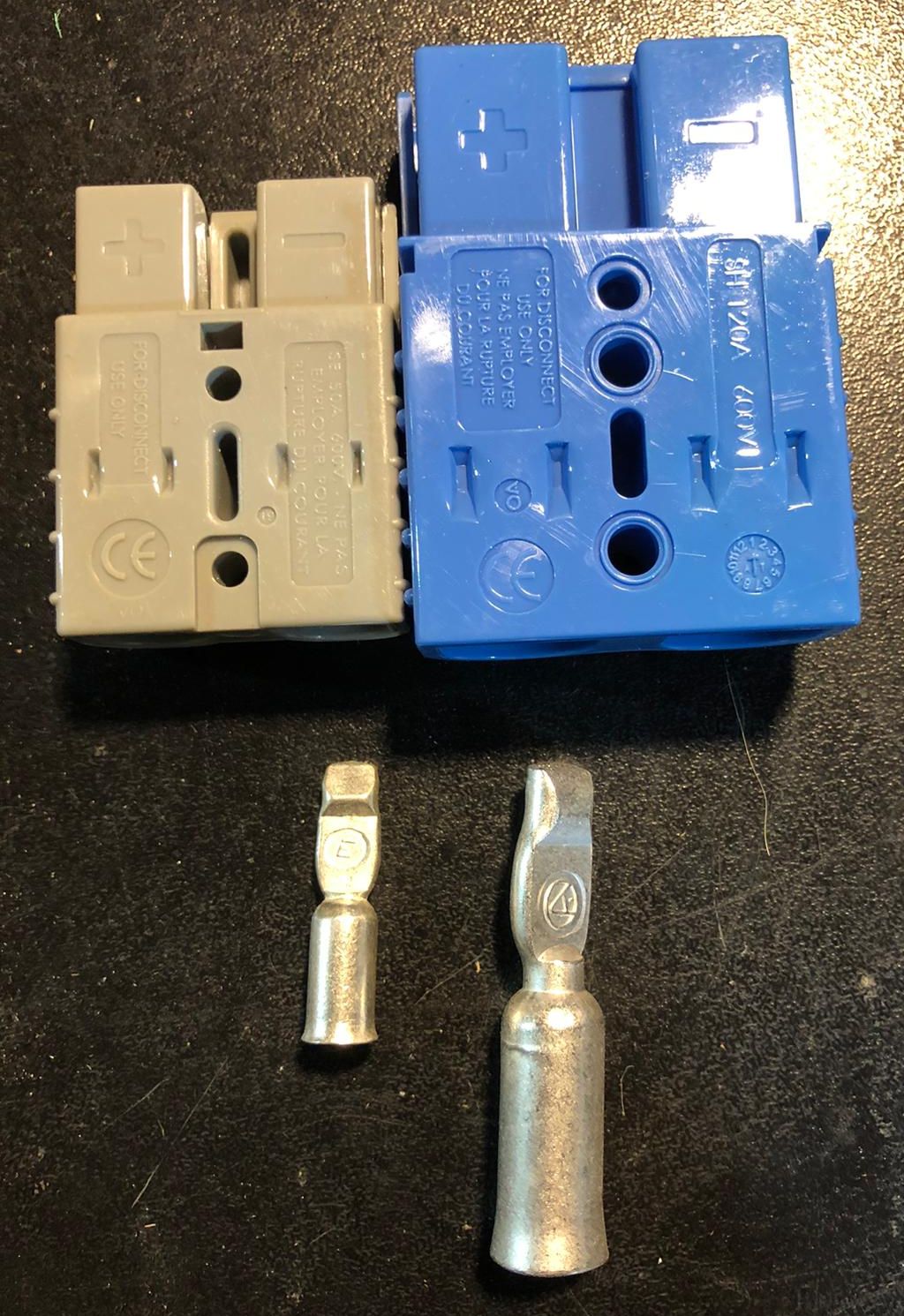

Be la differenza tra il connettore da 50 a quelo da 120
è bella evidente dalla foto su Amazon non si capiva

http://www.energialternativa.info/public/newforum/ForumEA/U/Connettore-50-120A.jpg

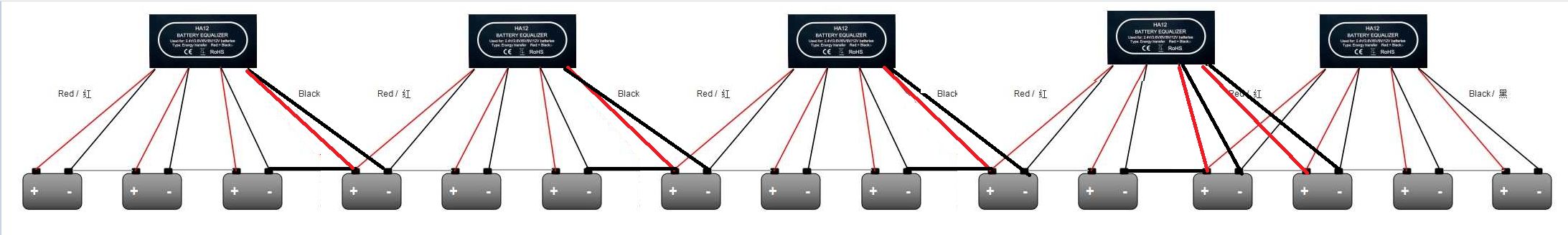

Cmq volendo usare gli HA12 per bilanciare ne servirebbero 5 collegati cosi esatto ?
Che poi in teoria potrebbero anche andare con il futuro 16S
ma come soluzione la vedo un po esagerata anche se cmq
HA sono veramente ottimi bilanciatori.

http://www.energialternativa.info/public/newforum/ForumEA/U/BilanciatoHa12_15CelleLitio.jpg



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
Banco Batterie 8 Elementi 4S 2P GENESIS 12TD100F4
Con Bilanciatori/equalizzatori HA02 e HA12 BT
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 1.8A 72P 15S
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Connessi in paralelo al banco Piombo AGM
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:484

Stato:



Inviato il: 18/12/2020 19:16:10

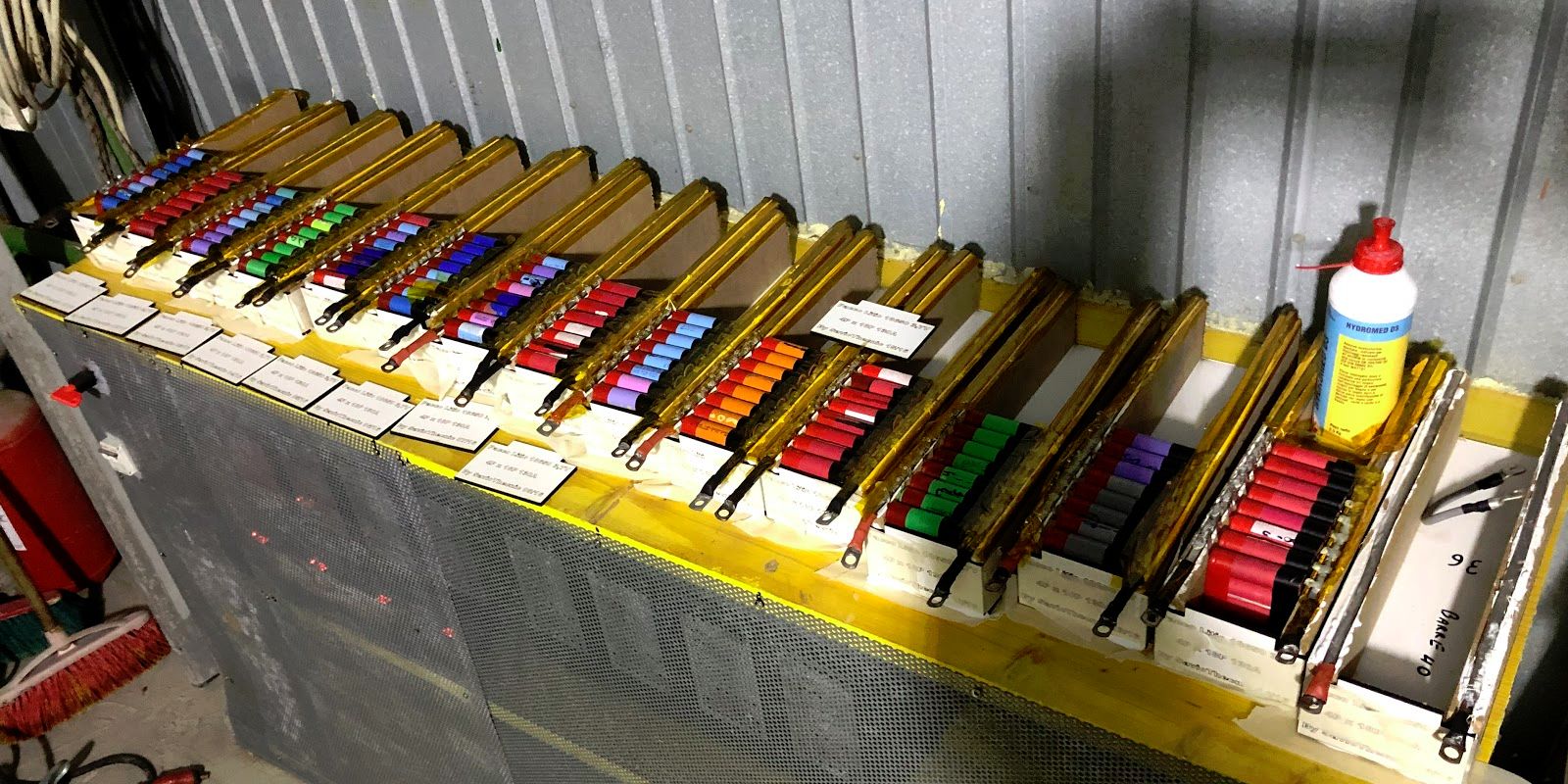

Ci sono quasi ho accorciato un po i cassettini porta batterie
Cosi entrano sopra il banco delle batterie piombo
Qui una foto al volo poi ovviamente devo finire di fare la struttura

http://www.energialternativa.info/public/newforum/ForumEA/U/BancoLitioSavio.jpg

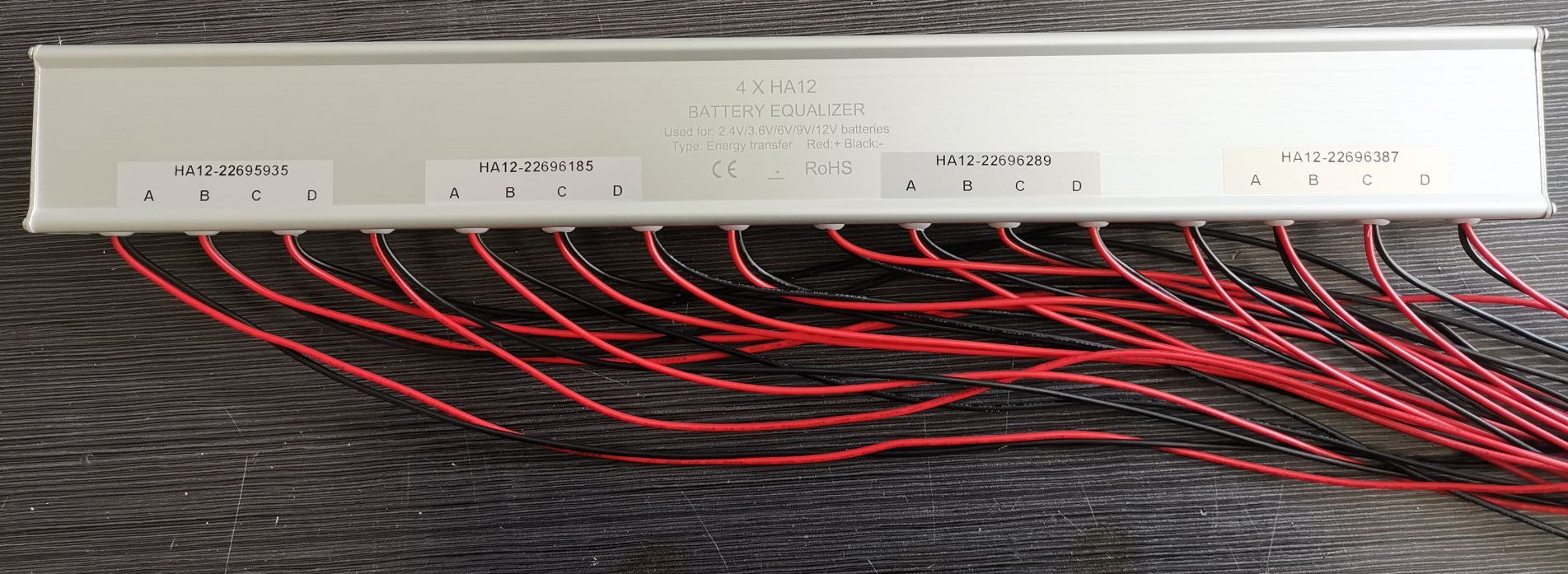

Per quanto riguarda il bilanciatore HA12 ancora ci sto pensando su
Intanto ne ho presi tre uno per le piombo e due per le litio cosi vedo come lavorano
Contattando direttamente il costruttore
E mi fa presetne che anche se ancora non postato sul sito esiste la versione 4XHA12
che supporta 16 pacchi Litio ma puo essere usata anche in config 15S
Allego una foto se qualcuno fosse interessato

http://www.energialternativa.info/public/newforum/ForumEA/U/Bilanciatore_4XHA12.jpg



Non vedo ora che arriva il rele DC88 ZJWT100A e SVR1000 AD48
cosi da poter collegare in parallelo alle piombo che ho

Per monitoraggio e sicurezza extra ho ordinato un BMS DYKBmetered
Che gestisce config 7-16S 320A Bluetooth + schermo LCD



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
Banco Batterie 8 Elementi 4S 2P GENESIS 12TD100F4
Con Bilanciatori/equalizzatori HA02 e HA12 BT
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 1.8A 72P 15S
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Connessi in paralelo al banco Piombo AGM
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:484

Stato:



Inviato il: 26/12/2020 18:52:57

Niente cosi non mi piace

Quindi metto mano a Flex e Saldatrice e modifico la struttura

Idea e di 4 Piani in modo d'avere in teoria 4 file di 16 cassetti Litio
Da Mettere in parallelo tra loro ovviamente ora parto con 1 fila da 15S
Ma nel modificare la struttura do un occhio al futuro.


Che in teoria dovrebbero essere 130x50V "metto 50V la tensione piu bassta quindi in teoria sono dipiù"
6k5 per fila che per 4 sono 26Kw non credo di superare tale storage
E poi sicuramente per quando arrivo a fare le altre file credo le piombo AGM si saranno esaurite
Quindi potro prendere anche il loro spazio sotto se servirà

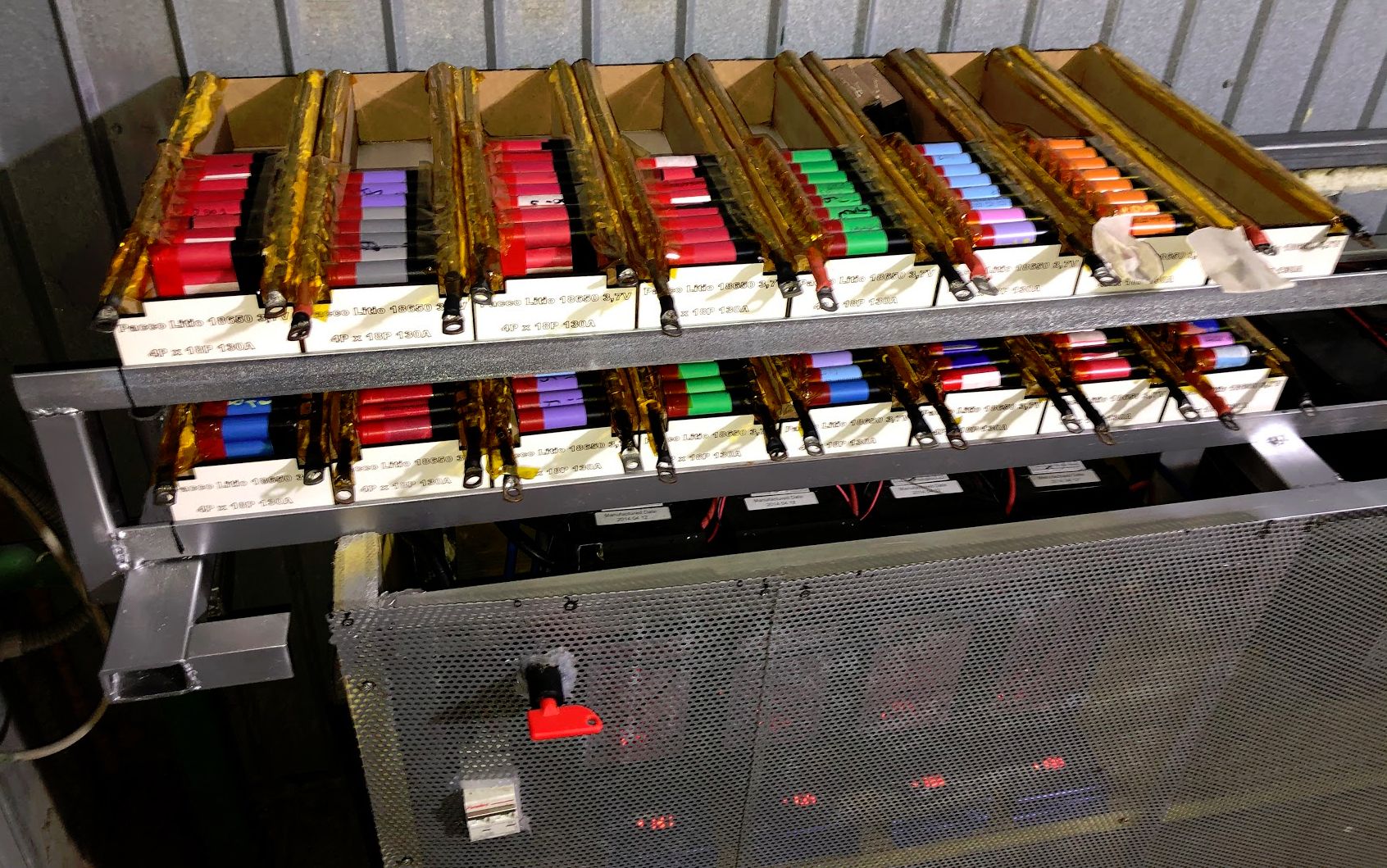

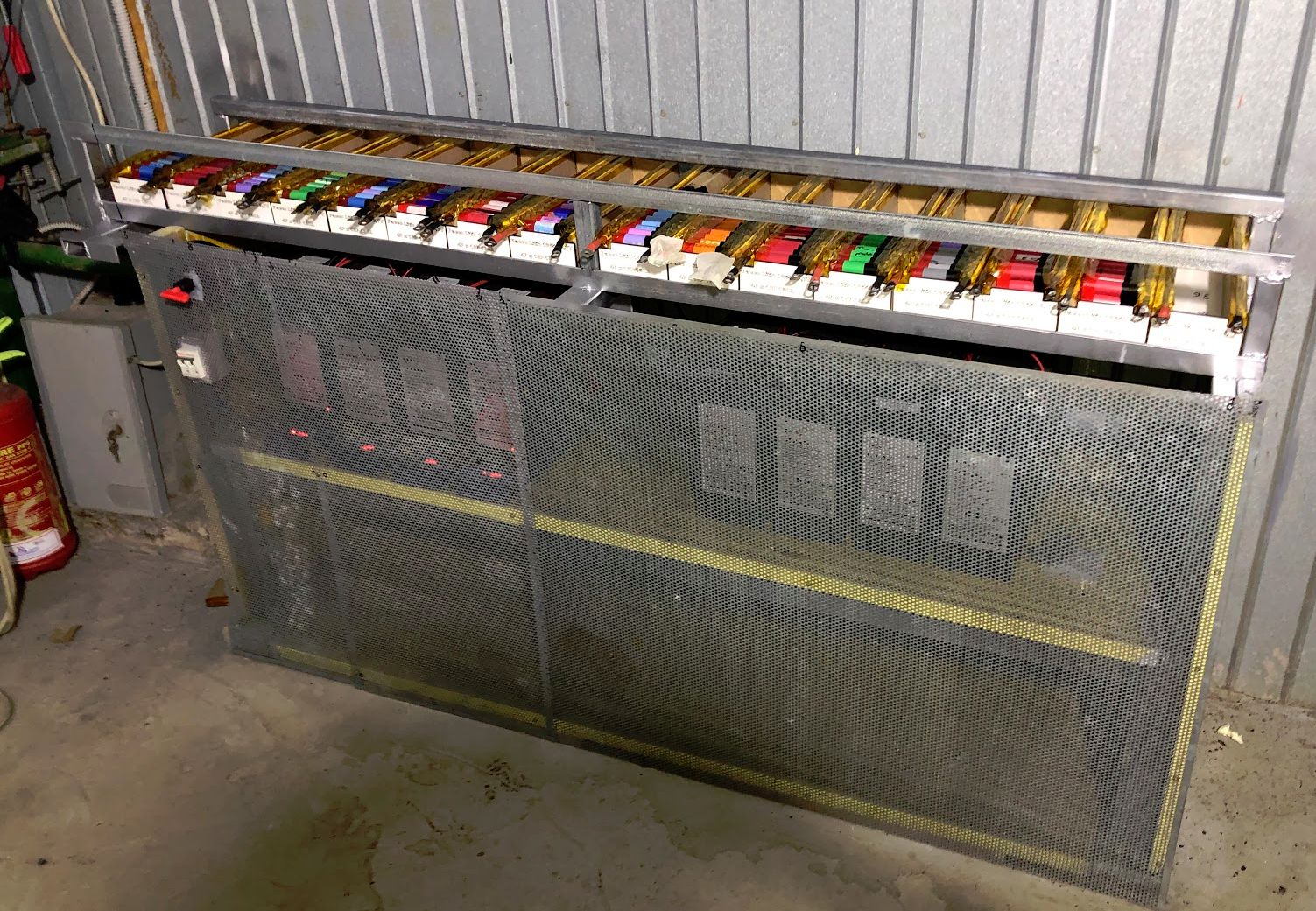

Qui due foto di come sto avanzando consigli suggerimenti sono smepre ben accetti

Grazie

http://www.energialternativa.info/public/newforum/ForumEA/U/BancoBatterieMod.jpg




http://www.energialternativa.info/public/newforum/ForumEA/U/BancoBatterieTestMultiPiano2.jpg



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
Banco Batterie 8 Elementi 4S 2P GENESIS 12TD100F4
Con Bilanciatori/equalizzatori HA02 e HA12 BT
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 1.8A 72P 15S
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Connessi in paralelo al banco Piombo AGM
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:484

Stato:



Inviato il: 12/01/2021 23:01:33

Continuo a condividere con voi la mia esperienza

Iniziano ad arrivare le prime cose ordinale nel 2020

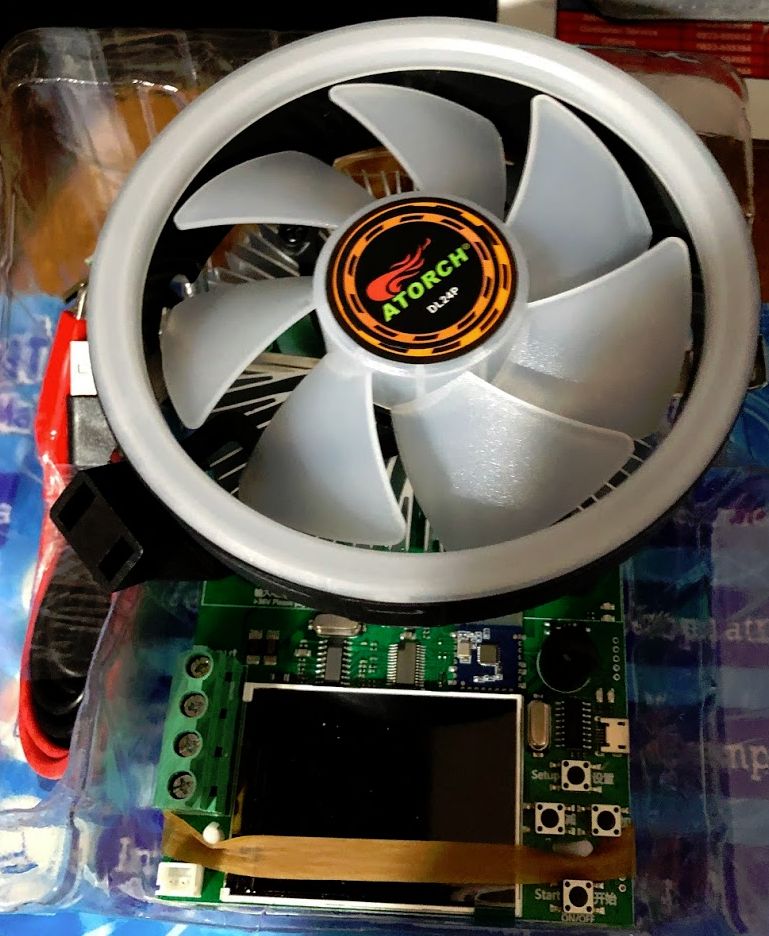

In primis il carico attivo per i test di scarica
Cosi vediamo se sono ok i fusibili da 3A che ho installato su ogni singolo pacco 4P

http://www.energialternativa.info/public/newforum/ForumEA/U/CaritoAttivo.jpg



Accetto consigli su come eseguire tale test

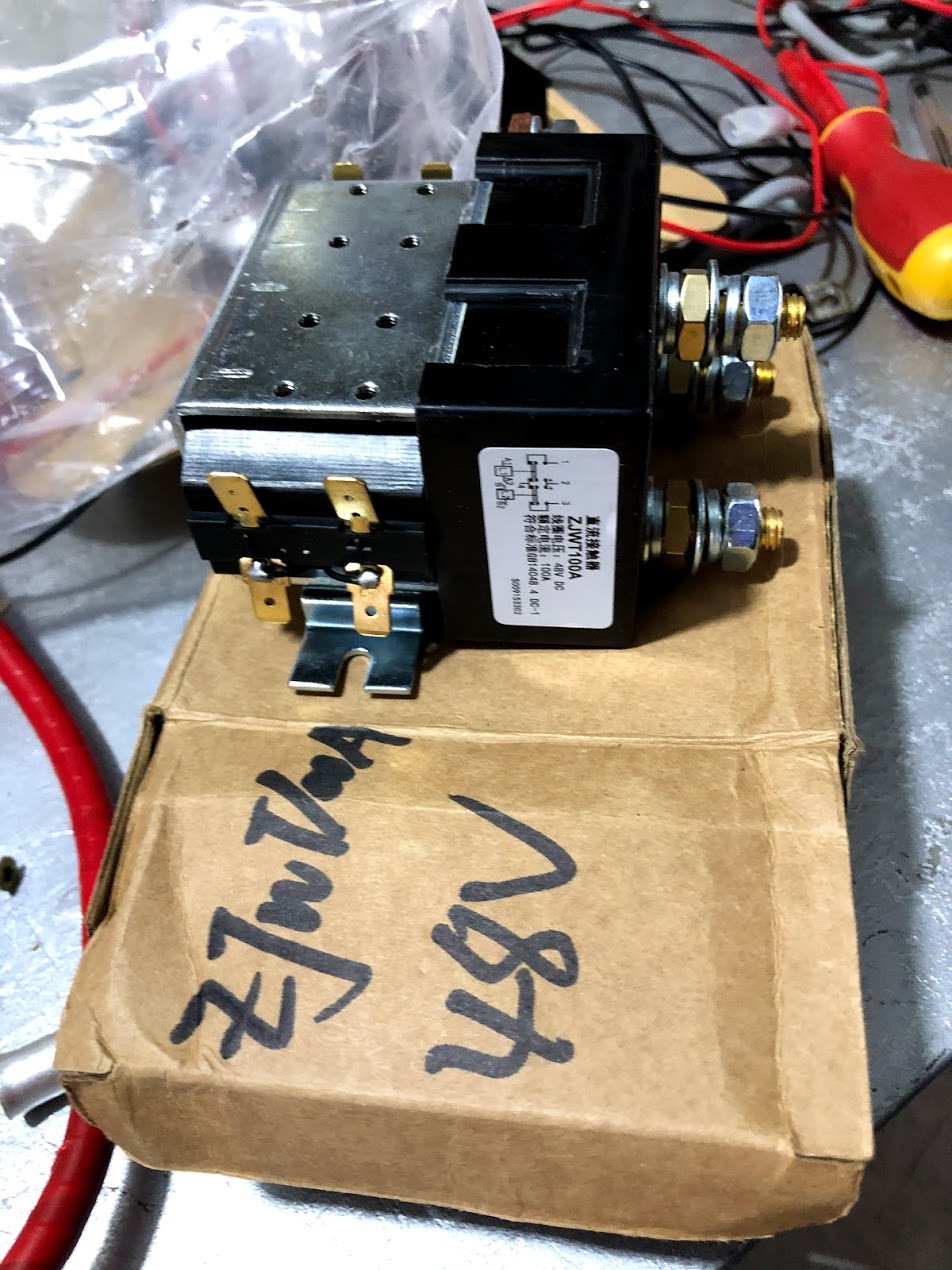

Poi il Rele di potenza DC consigliato da Claudio che serve per gestire in sicurezza
il Paralelo Litio Piombo staccando uno delle due batterie a tensone di SP
Ma qui ancora mi deve arrivare il suo controller quindi per ora non lo posso usare

http://www.energialternativa.info/public/newforum/ForumEA/U/Rele48VDC.jpg

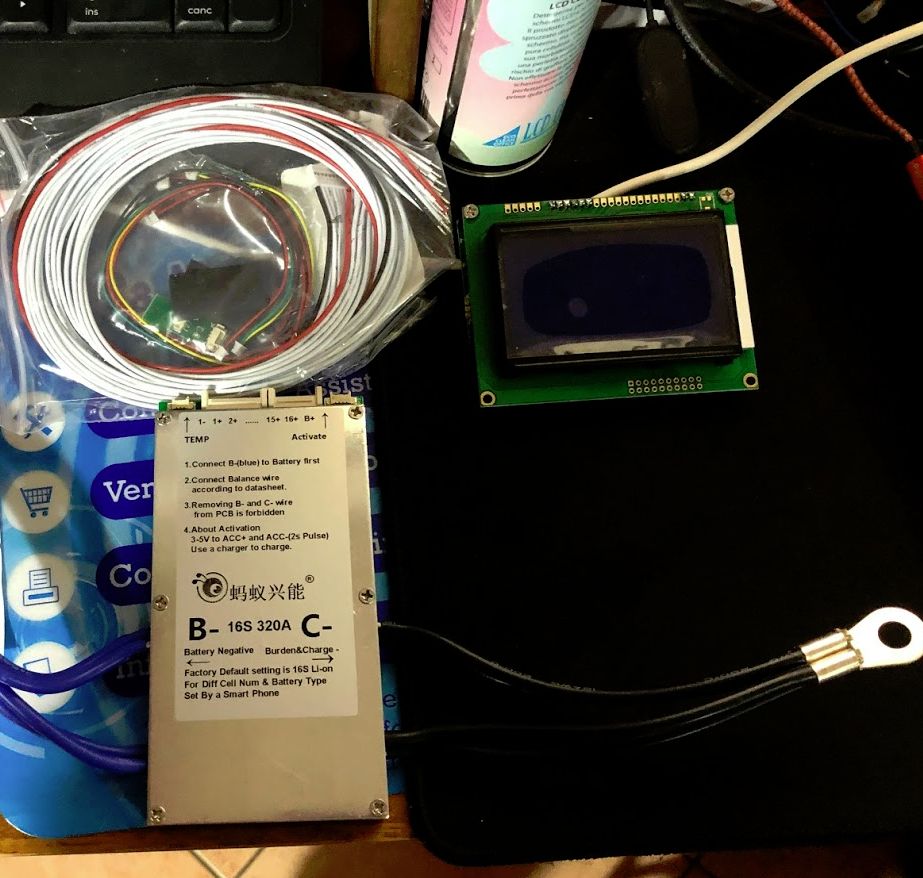

Poi il BMS con LCD preso sopratutto per avere un monitoraggio
e qui me devo studiare come collegarlo sopratutto LCD dato che temo che non mi hanno
invato i cavi per collegarlo al BMS

http://www.energialternativa.info/public/newforum/ForumEA/U/BMS_320A.jpg

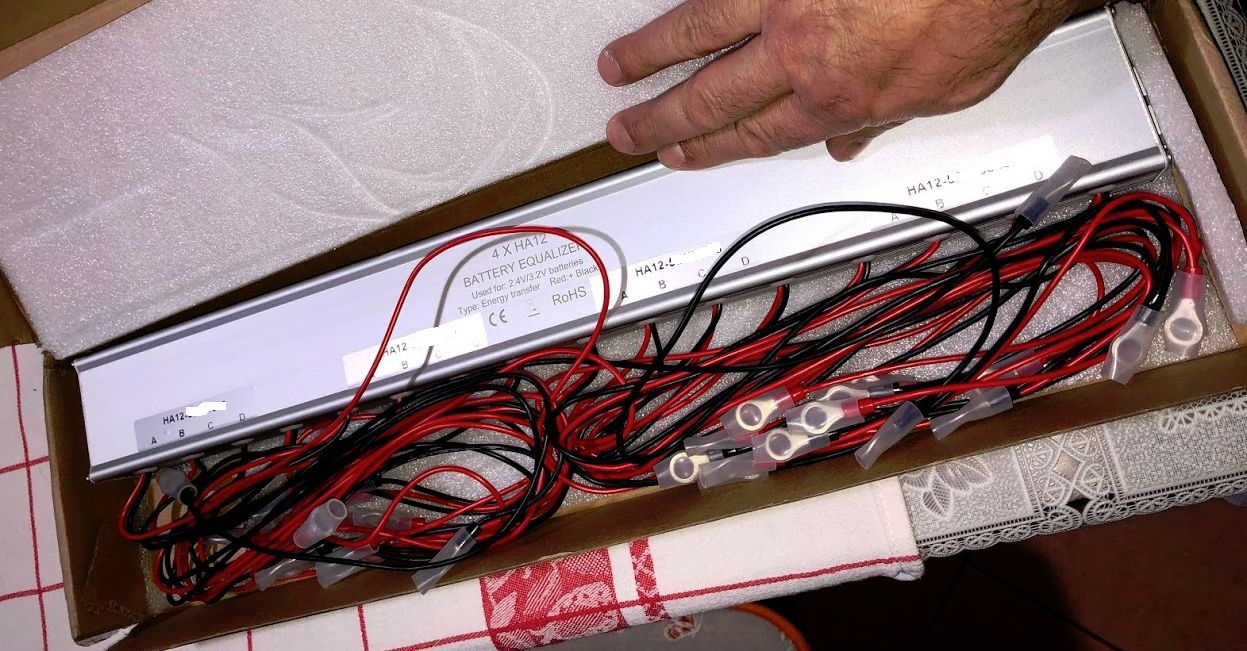

E infine il Bilancitore HA12 che gestisce pacchi 15 e 16S o anche dei bilanciatori da 1,2A due 8S
ma voglio metterci anche HA12 che credo che sia il top come bilanciatori

http://www.energialternativa.info/public/newforum/ForumEA/U/Bilanciatore_4XHA12_Savio.jpg



Scarica allegato




---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
Banco Batterie 8 Elementi 4S 2P GENESIS 12TD100F4
Con Bilanciatori/equalizzatori HA02 e HA12 BT
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 1.8A 72P 15S
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Connessi in paralelo al banco Piombo AGM
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:14831

Stato:



Inviato il: 13/01/2021 01:08:33

Azz. è arrivato Babbo Natale in ritardo!!!!



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:484

Stato:



Inviato il: 13/01/2021 09:12:45

CITAZIONE (Claudio, 13/01/2021 01:08:33 ) Discussione.php?214809&23#MSG339

Azz. è arrivato Babbo Natale in ritardo!!!!

E si se è presa comoda ma piano piano sta arrivando tutto
Manca solo SVR1000 e dovrei avere tutto per partire



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
Banco Batterie 8 Elementi 4S 2P GENESIS 12TD100F4
Con Bilanciatori/equalizzatori HA02 e HA12 BT
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 1.8A 72P 15S
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Connessi in paralelo al banco Piombo AGM
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:484

Stato:



Inviato il: 30/01/2021 21:10:48

Adesso è arrivato tutto mi manca di cablare BMS e suo LCD e ci sono

In questo video riassumo il mio banco batteria LINK

https://youtu.be/yWQxC2xmEa4



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
Banco Batterie 8 Elementi 4S 2P GENESIS 12TD100F4
Con Bilanciatori/equalizzatori HA02 e HA12 BT
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 1.8A 72P 15S
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Connessi in paralelo al banco Piombo AGM
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:14831

Stato:



Inviato il: 30/01/2021 23:45:10

Ottimo lavoro, i desolfatatori sono uguali al mio, ma nel mio noto un problema, legge una tensione inferiore di circa 0.9V, i tuoi sono precisi?



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



saviothecnic

Avatar
MegaWatt


Gruppo:Utente
Messaggi:484

Stato:



Inviato il: 31/01/2021 10:27:28

CITAZIONE (Claudio, 30/01/2021 23:45:10 ) Discussione.php?214809&23#MSG342

Ottimo lavoro,
Grazie spero oggi di finire di cablare anche il BMS
Cosi metto al lavoro
Ansi se poi se hai due minuti se mi vedi il video di settaggio del SRV1000
mi dai conferma se è settato bene o se devo modificare qualcosa
Anche perche ci sono dei parametri che non mi sono chiari.

LINK

CITAZIONE (Claudio, 30/01/2021 23:45:10 ) Discussione.php?214809&23#MSG342

i desolfatatori sono uguali al mio, ma nel mio noto un problema, legge una tensione inferiore di circa 0.9V, i tuoi sono precisi?

Sinceramente non ho verificato ci butto un occhio ogni tanto su per vedere
se non ci sono valori enormentente differenti ma quelle batterie hanno
su in parallello un HA02 e un HA12 quindi quando voglio vedere le tensioni
do piu fiducia a quello che leggo sul APP del HA12
Rispetto a quello che leggo sui desolfatori in teoria 1 desolfatore potrebbe vedere anche intero pacco piombo
ma ho preferito mettelri singoli proprio per la chicca del LCD visto che poi non hanno un costo elevatissimo

Ho un dubbio su come stacco il parallelo delle Piombo

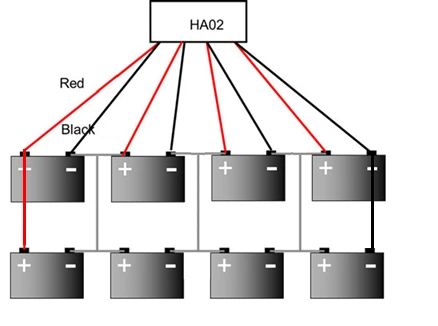

Io le ho collegate cosi foto sotto ovviamente vi è un HA02 e HA12 in parallelo
Per scollegare il parallello delle Piombo con una Stacca batteria isolo
il positivo del parallelo delle due serie di batterie ma non so se va bene
perche cmq rimangono collegati gli altri ponticelli tra le batterie
Esatto quindi dovrei trovare qualcosa tipo uno staccabatteria a 4 contatti ma non credo che lo fanno esatto idee ?

Prima avevo solo HA02 per questo erano collegate cosi in teoria oggi potrei
eliminare i ponticelli tra le due piombo lasciare su una HA02 e ad un altra HA12 cosi lo stacca abatteria
effettivamente isola i due paralleli pero cosi facendo i desolfatori non agisce su tutte e 8 le batterie
Ma solo sulle prime 4

DI queste 8 tempo che gia una mi sta abbandonando non so quando ancora regeranno quindi non ci vorrei spendere su tanto ma ovviamente finche qualcosa la danno le vorrie sfruttare poi quando sono andate sara full Litio e passero da 15 a 16S
Anche se credo che una Piombo o al massimo un condensatore DC al monte lo lasciaro smepre almeno cosi se una sicurezza BMS o SRV 1000 apre il pacco litio inverter vede sempre una batteria sotto questo per non farlo danneggiare.

http://www.energialternativa.info/public/newforum/ForumEA/U/Parallelo%20Piombo.jpg



Grazie



---------------
FV Inverter SolarEdge con Ottimizzatori
FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rimarchiato PIP 5048MK"
Gestito con SolPipLog e automazioni tramite NodeRED e Domoticz
Banco Batterie 8 Elementi 4S 2P GENESIS 12TD100F4
Con Bilanciatori/equalizzatori HA02 e HA12 BT
3 Isole Luci con muro batterie 18650 Litio 1.8A 64P 3S
Muro Batterie 18650 Litio 1.8A 72P 15S
Con Bilanciatori 4XHA12 BT e DalyBMS Supervisione DalyLog/Domoticz
Connessi in paralelo al banco Piombo AGM
Gestione Sgancio con SRV1000 e DalyBMS/DalyLog



DarkSide
Watt


Gruppo:Utente
Messaggi:52

Stato:



Inviato il: 04/02/2021 19:40:43

Ciao a tutti, ho una domanda, vi e' mai capitato che facendo il test delle celle 18650, la tensione invece di aumentare diminuisce?
Esempio ho il litokala inserisco le batterie ma non le legge, perché la tensione della cella é 2v. Prendo allora il mio alimentatore da banco imposto la tensione 4,2v corrente limitata a 0,6A. inserisco la batteria ed accendo il tutto la tensione della cella passa da 2 a 1,5 poi continua a scendere sino a 0,5V e li si ferma. La corrente resta fissa a 0,6A perché limitata, la cella non scalda. Sapete dirmi quale puo' essere il problema?



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:14831

Stato:



Inviato il: 04/02/2021 19:50:12

Tensione che scende corrente costante=inversione di polarità della batteria.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



DarkSide
Watt


Gruppo:Utente
Messaggi:52

Stato:



Inviato il: 04/02/2021 20:37:43

ok grazie Claudio, deduco irrecuperabili?


 InizioPagina


Pagine: (30)  < ...  10   11   12   13   14   15   16   17   18   19   20   21   22   [23]   24   25   26   27   28   29   30    (Ultimo Msg)

Versione Mobile!

Home page       TOP100-SOLAR      Home page forum
