castoro otto

Avatar
KiloWatt


Gruppo:Utente
Messaggi:169

Stato:



Inviato il: 20/04/2019 20:45:45

CITAZIONE (Claudio, 20/04/2019 20:20:45 ) Discussione.php?215542&1#MSG14

Ho un portatile acceso dal 2015


Ok.

Non ho capito come collegare, a livello di cavetti il BMV 712 con lucibus.

Attualmente il BMV 712 è collegato allo Shunt, poi sullo strumento, c'è un altro piccolo zoccolo con 4 pin.

Non so che tipo di cavetto ci va e dove devo collegarlo, al pc?



---------------
9 pannelli 250W falda est - 9 pannelli 250W falda ovest - inverter/caricatore Advance MKS 5KVA - 8 batterie 12V 200Ah in serie/parallelo tot. 48V 400Ah - forno elettrico - piano cottura induzione contratto 3KW - 2 pannelli ACS



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15066

Stato:



Inviato il: 20/04/2019 21:18:40

E' una seriale RS232 da collegare al PC



Modificato da Claudio - 20/04/2019, 21:22:40


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15066

Stato:



Inviato il: 20/04/2019 21:26:23

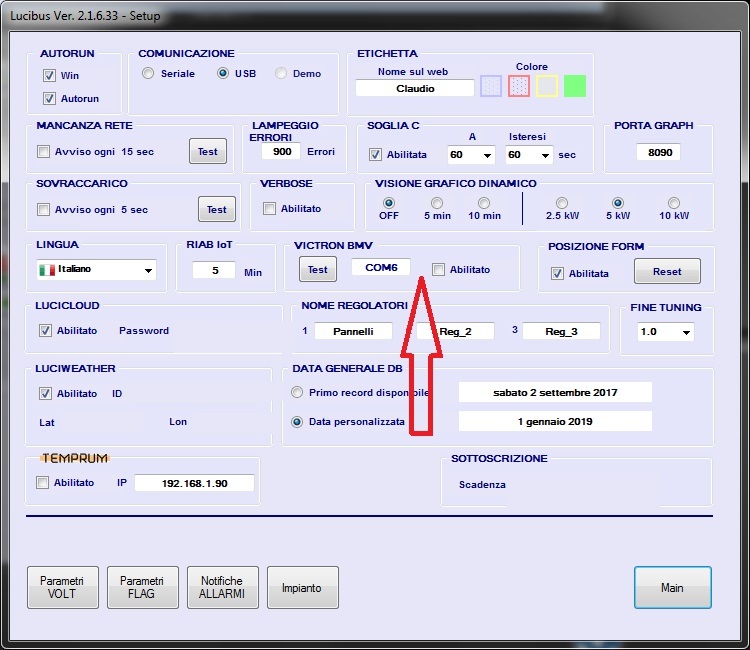

Da abilitare qui



Immagine Allegata: BMV.jpg

ForumEA/U/BMV_1.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



castoro otto

Avatar
KiloWatt


Gruppo:Utente
Messaggi:169

Stato:



Inviato il: 20/04/2019 22:02:18

Grazie Claudio



---------------
9 pannelli 250W falda est - 9 pannelli 250W falda ovest - inverter/caricatore Advance MKS 5KVA - 8 batterie 12V 200Ah in serie/parallelo tot. 48V 400Ah - forno elettrico - piano cottura induzione contratto 3KW - 2 pannelli ACS



castoro otto

Avatar
KiloWatt


Gruppo:Utente
Messaggi:169

Stato:



Inviato il: 23/04/2019 19:25:49

CITAZIONE (Claudio, 20/04/2019 21:18:40 ) Discussione.php?215542&2#MSG16

E' una seriale RS232 da collegare al PC


Ciao Claudio, ho messo tutti i pannelli sia est che ovest sotto unico inverter.
Continua a funzionare tutto molto bene, (nuvole e pioggia permettendo).
Per questo motivo, ho anche cambiato le informazioni in firma.
Stò utilizzando "Lucibus" in versione trial (devo ancora prenderci confidenza).
Come sai, ho il BMV 712, ti volevo far vedere il tipo di zoccolino che devo collegare tramite USB al PC per poterlo applicare a Lucibus.
Mi sai indicare su Amazon il tipo di cavetto?
Inoltre, una volta collegato alla USB del PC è sufficiente abilitare sulla pagina di setup? o devo fare qualche installazione?



---------------
9 pannelli 250W falda est - 9 pannelli 250W falda ovest - inverter/caricatore Advance MKS 5KVA - 8 batterie 12V 200Ah in serie/parallelo tot. 48V 400Ah - forno elettrico - piano cottura induzione contratto 3KW - 2 pannelli ACS



castoro otto

Avatar
KiloWatt


Gruppo:Utente
Messaggi:169

Stato:



Inviato il: 23/04/2019 19:31:06

Non avevo allegato la foto.



---------------
9 pannelli 250W falda est - 9 pannelli 250W falda ovest - inverter/caricatore Advance MKS 5KVA - 8 batterie 12V 200Ah in serie/parallelo tot. 48V 400Ah - forno elettrico - piano cottura induzione contratto 3KW - 2 pannelli ACS



castoro otto

Avatar
KiloWatt


Gruppo:Utente
Messaggi:169

Stato:



Inviato il: 23/04/2019 19:38:05

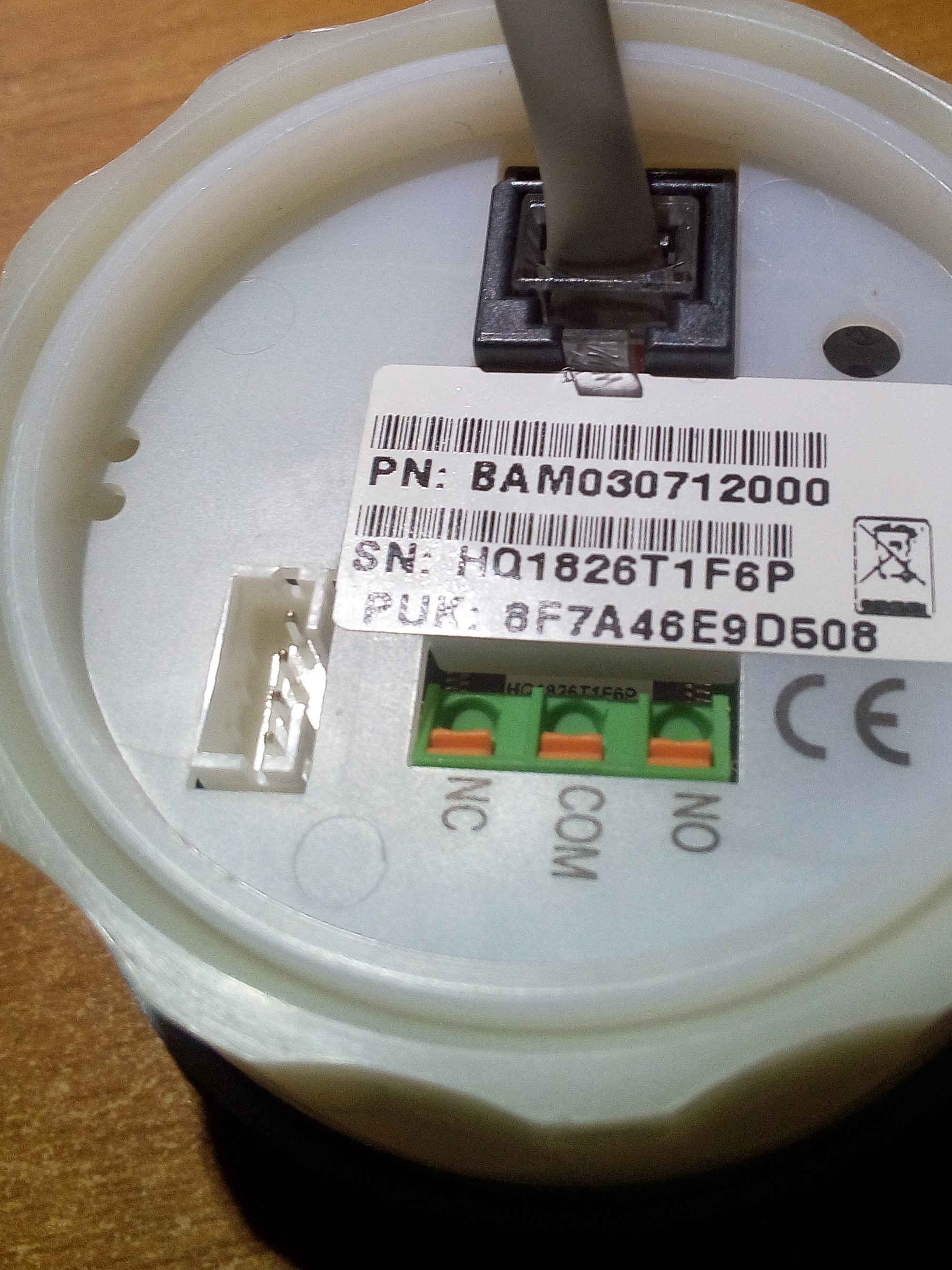

ecco la foto



Immagine Allegata: foto retro BMV712 2.jpg

ForumEA/U/foto retro BMV712 2.jpg



---------------
9 pannelli 250W falda est - 9 pannelli 250W falda ovest - inverter/caricatore Advance MKS 5KVA - 8 batterie 12V 200Ah in serie/parallelo tot. 48V 400Ah - forno elettrico - piano cottura induzione contratto 3KW - 2 pannelli ACS



castoro otto

Avatar
KiloWatt


Gruppo:Utente
Messaggi:169

Stato:



Inviato il: 23/04/2019 20:34:54

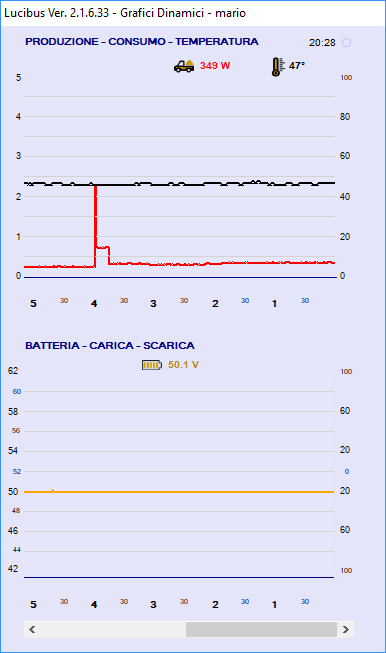

Claudio, mi puoi dire cosa vuole dire questa immaginecon il picco rosso?



Immagine Allegata: foto produzione.png

ForumEA/U/foto produzione.png



---------------
9 pannelli 250W falda est - 9 pannelli 250W falda ovest - inverter/caricatore Advance MKS 5KVA - 8 batterie 12V 200Ah in serie/parallelo tot. 48V 400Ah - forno elettrico - piano cottura induzione contratto 3KW - 2 pannelli ACS



castoro otto

Avatar
KiloWatt


Gruppo:Utente
Messaggi:169

Stato:



Inviato il: 23/04/2019 20:48:03

perchè mi indica che la resa è del 118,5%?



Immagine Allegata: % resa.png

ForumEA/U/% resa.png



---------------
9 pannelli 250W falda est - 9 pannelli 250W falda ovest - inverter/caricatore Advance MKS 5KVA - 8 batterie 12V 200Ah in serie/parallelo tot. 48V 400Ah - forno elettrico - piano cottura induzione contratto 3KW - 2 pannelli ACS



castoro otto

Avatar
KiloWatt


Gruppo:Utente
Messaggi:169

Stato:



Inviato il: 23/04/2019 20:52:46

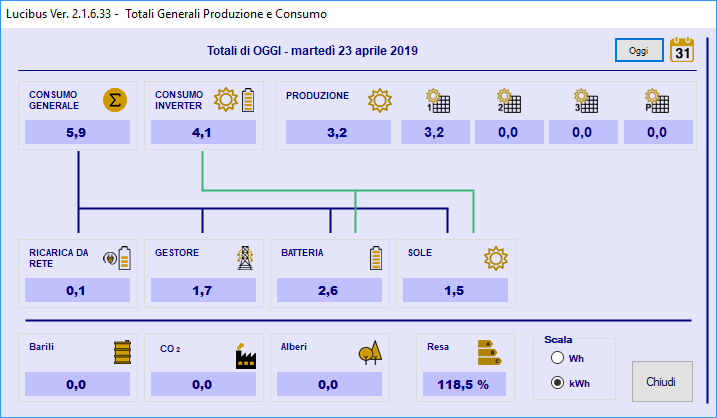

resa impianto 118,5%?



Immagine Allegata: resa impianto.png

ForumEA/U/resa impianto.png



---------------
9 pannelli 250W falda est - 9 pannelli 250W falda ovest - inverter/caricatore Advance MKS 5KVA - 8 batterie 12V 200Ah in serie/parallelo tot. 48V 400Ah - forno elettrico - piano cottura induzione contratto 3KW - 2 pannelli ACS



Alain

Avatar
KiloWatt


Gruppo:Utente
Messaggi:203

Stato:



Inviato il: 23/04/2019 21:27:37

CITAZIONE (castoro otto, 23/04/2019 19:25:49 ) Discussione.php?215542&2#MSG20

...
ho il BMV 712, ti volevo far vedere il tipo di zoccolino che devo collegare tramite USB al PC per poterlo applicare a Lucibus.
Mi sai indicare su Amazon il tipo di cavetto?
Inoltre, una volta collegato alla USB del PC è sufficiente abilitare sulla pagina di setup? o devo fare qualche installazione?


Ti rispondo io

QUESTO è il cavo già pronto di Victron energy.

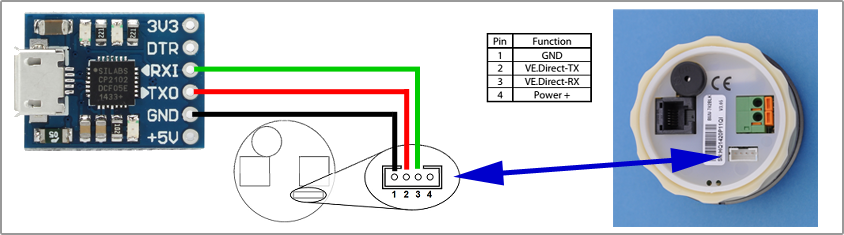

Altrimenti te lo potresti autocostruire collegando un adattatore USB to UART ad un connettore JST PASSO 2 PH-4 femmina, come da schema realizzato direttamente da fotosettore.
Una volta collegato il tutto basta abilitare nel menu di setup e riavviare Lucibus



Immagine Allegata: interfacce_bmv_2.png

ForumEA/U/interfacce_bmv_2.png



Modificato da Alain - 23/04/2019, 21:31:17


castoro otto

Avatar
KiloWatt


Gruppo:Utente
Messaggi:169

Stato:



Inviato il: 23/04/2019 22:24:51

Grazie Alain, vada per il cavetto già pronto.
Riesci mica a rispondere anche alle domande successive, sempre relative a Lucibus?



---------------
9 pannelli 250W falda est - 9 pannelli 250W falda ovest - inverter/caricatore Advance MKS 5KVA - 8 batterie 12V 200Ah in serie/parallelo tot. 48V 400Ah - forno elettrico - piano cottura induzione contratto 3KW - 2 pannelli ACS



Alain

Avatar
KiloWatt


Gruppo:Utente
Messaggi:203

Stato:



Inviato il: 23/04/2019 22:49:21

Ci provo

Nella tabella dei grafici dinamici sono visualizzate le curve relative agli ultimi 5 o 10 minuti (a seconda di cosa è settato nel menu impostazioni) di funzionamento dell'apparato.
Nella metà in alto la curva nera è quella della temperatura interna dell'inverter mentre l'altra (che cambia di colore a seconda che la sorgente sia sole, batteria o rete) è il carico applicato.
Mentre nella metà sotto si vedono la tensione del banco (linea arancione) e gli ampere in entrata o in uscita.

Riguardo la resa penso che il valore diventi più veritiero man mano che viene acquisita una quantità significativa di dati.



Modificato da Alain - 23/04/2019, 22:53:49


Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15066

Stato:



Inviato il: 23/04/2019 23:08:19

Sui conteggi c'è l'errore di partenza, peccato originale, hai prelevato dalle batterie più di quello che hai immesso perché erano già cariche, per avere il conteggio giusto da subito bisogna partire con batterie scariche.
Infatti hai prelevato 4100W ma immessi solo 3200W logicamente ti da una resa non esatta del sistema.
Purtroppo il PIP non da dati per il calcolo del SOC per questo motivo è stato implementato il BMV.



Modificato da Claudio - 23/04/2019, 23:18:33


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15066

Stato:



Inviato il: 23/04/2019 23:37:49

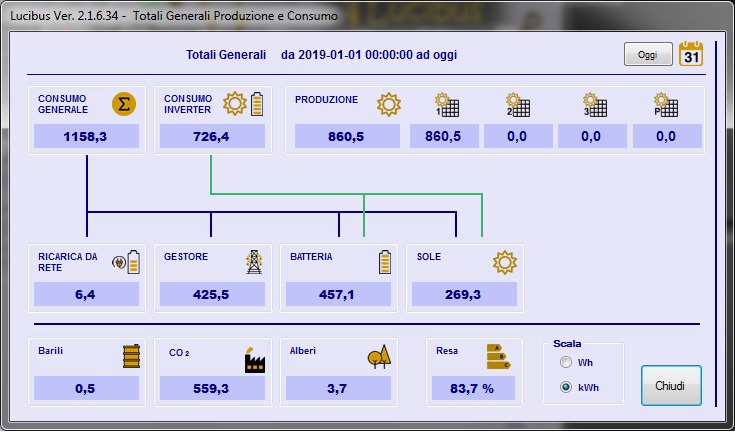

castoro otto mi metti la pagina totale del ProCon, questa, dalla data di partenza.

Il calcolo della percentuale di resa è semplice.

726.4-6.4*100/860.5=83.672283............... arrotondato



Immagine Allegata: procon_1.jpg

ForumEA/U/procon_1.jpg



Modificato da Claudio - 23/04/2019, 23:57:15


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
